结构实体检测方案案例范文

XXXX工程结构实体检测方案编制人：＿＿＿＿＿＿＿＿＿＿＿＿审核人：＿＿＿＿＿＿＿＿＿＿＿＿审批人：＿＿＿＿＿＿＿＿＿＿＿＿编制单位：XXXXX编制日期：XXXXXX目 录1.工程概况1.1.各部位混凝土设计标号1.2.楼板设计厚度1.3.钢筋保护层厚度2.编制说明及依据2.1.编制说明2.2.编制依据3.结构实体检测3.1.混凝土同条件试块：3.2.结构实体钢筋保护层厚度检验3.3.板厚3.4.回弹3.5.外观实测实量4.其他1. 工程概况工程名称XXXX展示中心工程地点XXXXX建设单位XXXXX设计单位XXXXX监理单位XXXXXX施工单位XXXXX建筑面积XXXXXm2层数（地上/地下）XXXX建筑高度X结构形式X各层层高X X X X X X X1.1. 各部位混凝土设计标号部位地下室底板、地下室侧壁柱、剪力墙梁板10层以下11~16层17~1920~2223层以上混凝土标号C30(C40)C60C55C50C45C40C30地下室底板、地下室侧壁、水池等有防水要求的部位，混凝土抗渗等级S8。

1.2. 楼板设计厚度部位地下三层底板地下二层底板楼板厚度设计厚度(mm)1000700300、200、180、1201.3. 钢筋保护层厚度部 位地下室底板及柱、墙迎水面地 下 室底板面筋梁柱板、墙保护层厚度5025253015 (mm)2. 编制说明及依据2.1. 编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。

2.2. 编制依据编制依据主要有但不限于以下合同、规范及标准等：XXXXX展示中心工程承包合同、及施工用图纸等；【建筑工程施工质量验收统一标准】（GB5020300-2001）【混凝土结构工程质量验收规范】(GB50204-2002)【工程测量规范】（GB50026-93）【混凝土强度检验评分标准】（GBJ107）【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)【混凝土质量控制标准】（GB50164）【东莞市虎门富民服装展示中心施工组织设计】；【建筑施工手册】第四版；工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

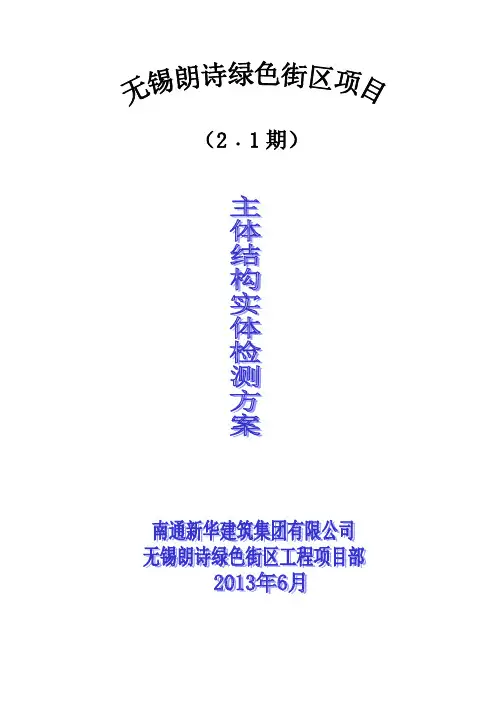

（2﹒1期）目录1、工程概况 (2)2、编制说明 (2)3、结构实体检测 (3)4、其它 (10)1.工程概况1.1.楼板设计厚度及结构混凝土强度基础为C30抗掺，P6，微膨胀HEA,地下一层至三层砼设计强度为C35，四层以上为C30,设计板厚度；厨房阳台及卫生间为100㎜，卧室120㎜，客厅130㎜。

1.2.楼板设计厚度及结构混凝土强度2.编制说明及依据2.1.编制说明按照“百年大计，质量第一”的指导方针，为确保工程质量，我项目部计划 2.1期四栋主体结构分批验收，第一批为基础及十层以下结构部位，第二批为十一层到屋顶部位，穿播流水施工，缩短工期，在施工过程中做好结构实体检测工作，特编写此此方案。

2.2.编制依据编制依据主要有但不限于以下合同、规范及标准等：1、无锡朗诗绿色街区二期工程承包合同、及施工用图纸等；2、《建筑工程施工质量验收统一标准》（GB5020300-2001）；3、《混凝土结构工程质量验收规范》（GB50204-2002)；4、《工程测量规范》（GB50026-93）；5、《混凝土强度检验评分标准》（GBJ107）；6、《混凝土质量控制标准》（GB50164）；7、无锡朗诗绿色街区二期工程施工组织设计；8、《建筑施工手册》（第四版）；9、工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

3.结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工单位项目经理、技术总工等组织实施，承担结构实体检验的检测机构应具有相应的资质。

结构实体检验的内容应包括：（1）、钢筋保护层厚度；（2）、混凝土楼板厚度；（3）、混凝土强度：回弹强度；3.1.结构实体钢筋保护层厚度检验3.1.1.结构实体钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：➢结构部位：应由监理（建设）、施工等各方根据结构构件的重要性共同选定；➢构件数量：对梁类、板类构件，每10层抽测一层，不少于3个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。

人防工程结构实体检测方案一、背景由于城市化进程的加速，城市人口密度增加、建筑物密集度增加，使得人防工程的重要性日益凸显。

人防工程作为城市防空体系的主要组成部分，承担着保护城市居民生命财产安全的重要任务。

因此，人防工程结构的安全性至关重要，而实体检测是保证人防工程结构安全的重要手段。

二、实体检测的概念与意义实体检测是指通过对人防工程结构实体进行全面系统的检测，获取结构的实际状况和隐患，并根据检测结果制定相应的维护方案。

实体检测的意义在于保障人防工程的安全性和稳定性，及时发现结构的缺陷和隐患，预防事故的发生，延长人防工程的使用寿命，保证城市居民的安全。

三、实体检测的内容（一）建筑外观检测建筑外观检测是对人防工程外部结构进行检测，主要包括建筑物的破损、变形、开裂等情况的检测。

通过仔细观察建筑外观，可以及时发现外部结构的缺陷，如裂缝、脱落等问题，为后续的实体检测提供重要的参考。

（二）结构稳定性检测结构稳定性检测是对人防工程内部结构的稳定性进行检测，主要包括墙体、柱子、楼梯等结构的稳定性情况。

通过对结构内部的材料和连接部件进行检测，可以判断结构的稳定性和承载能力，及时发现隐患，保证结构的安全性。

（三）材料质量检测材料质量检测是对人防工程所使用的材料进行检测，主要包括混凝土、钢筋、砖瓦等建筑材料的质量检测。

通过对材料的力学性能、耐久性能等进行检测，可以判断材料的质量和可靠性，为结构的维护和保养提供重要的参考。

（四）防水及排水系统检测防水及排水系统检测是对人防工程防水设施和排水系统进行检测，主要包括地下室、地下通道的防水情况和排水系统的畅通情况。

通过对防水层、排水管道等的检测，可以了解防水及排水系统的情况，及时发现漏水、积水等问题，保证建筑的安全和稳定。

四、实体检测的方法与技术（一）目视检测目视检测是最基本的实体检测方法，通过肉眼观察建筑结构的外观和内部材料的情况，可以初步判断结构的缺陷和隐患。

目视检测需要检测人员具备丰富的实践经验和专业知识，能够准确判断结构的状况。

工程结构检测方案实例一、前言在建筑工程中，结构检测是非常重要的一环，通过对工程结构的检测可以全面了解工程的质量状况，及时发现问题并进行整改，确保工程的安全和可持续使用。

本文将结合实际案例，介绍一套工程结构检测方案实例，以期为相关工程技术人员提供参考。

二、检测对象本次检测的对象为一座新建的高层商业办公楼，总建筑面积约为50000平方米，结构形式为钢筋混凝土框架结构。

本次检测旨在了解建筑结构的材料、施工工艺和质量状况，确保建筑结构的安全可靠。

三、检测内容1. 结构材料检测：包括水泥、钢筋、混凝土等材料的检测，确认材料的质量和规格是否符合设计要求。

2. 结构施工工艺检测：通过对结构施工工艺的检测，了解施工过程中是否存在质量问题，如模板安装、混凝土浇筑、钢筋绑扎等。

3. 结构质量检测：包括结构的整体质量检测、局部质量检测，检测结构的裂缝、变形、开裂等情况，确保结构的稳定性和安全性。

4. 结构耐久性检测：通过对结构的防水、防腐、防火等方面进行检测，了解结构的耐久性和使用寿命。

五、检测方法1. 结构材料检测：采用取样检测和实验室分析的方式，对工程中使用的水泥、钢筋、混凝土等材料进行检测，包括强度、密度、含水量等指标。

2. 结构施工工艺检测：采用现场实地调查和记录、拍照等方式，对施工过程中各个环节进行检测，确认施工是否符合规范要求。

3. 结构质量检测：采用现场检测和检测仪器测量的方式，对结构的质量、稳定性进行全面检测，包括裂缝检测、变形监测等。

4. 结构耐久性检测：采用现场观察和实验室分析的方式，对结构的防水、防腐、防火等方面进行检测，确保结构的耐久性和安全性。

六、检测结果通过上述检测方法，我们得到了以下结论：1. 结构材料：水泥、钢筋、混凝土等材料全部符合设计要求，质量良好。

2. 结构施工工艺：施工过程中存在一些细节问题，如模板安装不规范、混凝土浇筑时存在空鼓现象等，需要及时整改。

3. 结构质量：结构整体稳定，未发现明显的裂缝、变形等问题，建筑安全可靠。
