宽带互联网网络命名规范

  • 格式：pdf
  • 大小：473.29 KB
  • 文档页数：17

宽带互联网网络命名规范（城域网络部分）V2.7中国电信股份有限公司福建分公司二○一一年七月版本变更记录目录一、设备命名规范 (5)二、端口描述规范 (9)1. 环路端口描述规范 (9)2. 网络端口及VLAN描述规范 (10)3. 空闲端口 (12)4. 用户端口及VLAN描述规范 (12)三、BGP peer-group描述规范 (13)1. GRR、VRR定义peer-group (13)2. RR client定义peer-group (14)四、网络命名规范的更新要求 (14)附件：设备类型的命名规范 (15)为构建中国电信稳定、畅通、高效的宽带互联网络，省公司制定了《宽带互联网络命名规范（城域网络部分）》，该规范主要用于确保宽带互联网城域网络设备命名的一致性和完整性，提升我省宽带互联网络的维护水平和管理能力。

一、设备命名规范命名格式：地市缩写-区县缩写-节点缩写-设备属性-设备编号-网络（业务）类型-别称命名说明：(1) 字符要求：设备命名全部采用大写，两端及中间没有任何空格。

除了已标出的符号，各标识两端、中间不带任何空格、符号，只能采用数字和字母。

(2) 城市缩写：两个字符，由地市汉语拼音的第一字母组成，其中FZ 为福州的地市缩写XM 为厦门的地市缩写ND 为宁德的地市缩写PT 为莆田的地市缩写QZ 为泉州的地市缩写ZZ 为漳州的地市缩写LY 为龙岩的地市缩写SM 为三明的地市缩写NP 为南平的地市缩写(2) 区县缩写：取县名称拼音的首字母大写，由区县（包括县级市）汉语拼音的第一字母组成，比如YP 为延平区（南平市）的区县缩写JO 为建瓯市（南平市）的区县缩写(3) 节点缩写：八个字符以内，由局点汉语拼音的首字母或局点汉语拼音的全拼写（首字母大写、其他的小写）组成，比如JFL 为解放路（南平市延平区）的局点缩写BJ 为滨江（南平市延平区）的局点缩写如城节点的首字母均有重叠，分两种情况，当后一个字不同时则后一个取全拼，如南油（NYou）和南园（NYuan）；如当后一个字相同时则前一个字取全拼，例如同和（TongH）和太和（TaiH）(4) 设备编号，取阿拉伯数字从 1开始，设备属性规定如下出口路由器：CR，如汇聚路由器兼做出口路由器则用CR 汇聚路由器：BRBRAS：BAS城域骨干网安全设备的设备FIREWALL ：FW安全清洗设备：CC业务路由器：SR汇聚交换机：DSW园区交换机：ASW楼道交换机：LSWDslam：DSLOLT：OLTONU：ONU宽带接入网无线AP的WLAN设备：AP宽带接入网无线汇聚AC的WLAN设备：AC(5) 网络类型：MAN 为各地市城域网的第一平面网络名称M2N 为各地市城域网的第二平面网络名称SFC 为省级服务系统的网络名称SZC 为省级增值系统的网络名称IDC 为各地市IDC中心的网络名称DCN 为各地市DCN网的网络名称ICT 为各地市ICT代维设备的网络名称，其中主要政务网络细分如下：省政务内网：FJZW政务外网：EGN地市政务内网：FZZW（以福州为例）(6) 别称为自定义部分（可选项）：多个字符，比如设备名称或业务系统名称，可参考附录。

ITV 为ITV设备的业务名称LNS 为VPDN LNS设备的业务名称RADIUS 为认证服务系统的业务名称PROXY 为认证代理设备的业务名称DNS 为域名服务系统的业务名称VIP、4A、3A、2A、2B 等为IDC中心的等级名称各地市ICT代维设备的业务名称为用户具体名称命名示例：NP-YP-JFL-CR-1.MAN.T640 代表南平市延平区解放路局点第一台T640核心路由器；NP-YP-JFL-BAS-1.MAN.SE800 代表南平市延平区解放路局点第一台SE800宽带接入服务器；NP-YP-JFL-H-1.MAN.DNS 代表南平市延平区解放路局点第一台F280R域名系统服务器；适用范围：(1) 宽带互联网设备配置中的“HOSTNAME”字段；(2) 宽带互联网网管系统中的“设备名称”字段；(3) 网络资源管理系统中的“网管中标识”字段；二、端口描述规范1. 环路端口描述规范命名格式：命名要求：(1)、For：固定字符串。

（2）、功能描述：描述该 loopback 端口特殊功能，为有意义的英文字符串。

如：Management、Multicast、VPN、Global Routing、BGP Load balance等。

（3）、字母大小需要采用统一标准，首字母大写、其余小写。

（4）、除了已标出的符号，各标识两端、中间不带任何空格、符号，只能采用数字和字母。

命名示例：interface "system"#使用system作为 loopback 端口description For-Managementaddress *.*.*.*/322. 网络端口及VLAN描述规范命名格式：命名要求：(1)“对端端口类型”要根据对端不同设备类型进行区分规范。

(2)“对端端口标志”表示链路对端设备对应端口的具体标志规范。

端口类型如下表：(3) “(链路传输编号)”表示链路的传输号,有传输编号为必选，如果同机房内设备互联无传输编号,则为(Local)或可选。

(4) VR（可选项）：带“（）”的描述，表示虚拟路由器的名称。

(5)调测期间的链路描述最后增加“::PROCESSING”，调测完成加业务后取消。

命名示例：福州琴亭GSR12816 Te-0/0/0上联厂巷 CRS-1 Te0/0/0/0 端口，该端口正在调试中，描述如下：uT:FZ-GL-CX-CR-1.MAN.CRS:(传输代号)10GE0/0/0/0 ::PROCESSING3. 空闲端口规范要求设备上的所有空闲未用的端口统一shutdown，便于网管监控。

4. 用户端口及VLAN描述规范命名格式：To 普通专线号或VPN专线号-客户名称接入带宽::自定义部分命名要求：(1) 普通专线号或VPN专线号：对于普通专线用户，采用资源管理系统中该用户申请的专线电路号；对于VPN专线用户，采用资源管理系统中该用户申请的VPN电路号（形式为CTVPN16XXXXX）。

(2) 客户名称：采用全中文（拼音）或全英文；外国公司客户使用英文、国内公司客户用汉语拼音（汉语拼音首字母使用大写/英文的首字母使用大写）(3) 接入带宽：1M、2M、10M、20M、100M、GE、155M等等,不区分ATM、POS和以太网端口类型。

(4) 自定义部分（可选项）：若自定义部分中包含日期，其格式为YYYY-MM-DD。

命名示例：To V001077-YouZhenJu 2M 代表邮政局租用的专线电路代号为V001077的2M电路；注：Cisco、Alcatel、华为设备上的端口描述命令均支持空格，Juniper设备上的端口描述命令需采用“”模式方能支持空格。

三、BGP peer-group描述规范1. GRR、VRR定义peer-group2. RR client定义peer-group四、网络命名规范的更新要求省公司负责《宽带互联网络命名规范（城域网络部分）》的管理和更新工作，该规范拟每半年滚动更新一次，亦可根据需要适时修订。

中国电信股份有限公司福建分公司附件：设备类型的命名规范1. 命名原则当厂家原始的设备型号以字母开头并包含数字时，就直接采用厂家的设备型号命名，如Juniper T640设备命名为T640、Cisco GSR12816设备命名为GSR12816，若厂家原始设备型号中的字母过多，则采用字母简写+后续数字的形式，如Extreme BlackDiamond6808设备命名为BD6808；当厂家原始的设备型号仅包含数字时，则采用厂家简写（第一个字符）+后续数字的形式，如Cisco 7609设备命名为C7609。

2. 命名建议Cisco GSR12816/GSR12012/GSR12008的设备类型为GSR12816/GSR12012/GSR12008Cisco 7609的设备类型为C7609Cisco 7507/7505的设备类型为C7507/C7505Cisco 7206/7204的设备类型为C7206/C7204Cisco ESR10008的设备类型为ESR10008Cisco 6509的设备类型为C6509Cisco 4507的设备类型为C4507Cisco 3750的设备类型为C3750Cisco 2950S的设备类型为C2950SCisco 2948的设备类型为C2948Juniper T640的设备类型为T640Juniper M320的设备类型为M320Juniper M160的设备类型为M160Juniper M40的设备类型为M40Juniper ERX1410/705的设备类型为ERX1410/ERX705华为NE5000E的设备类型为NE5000E华为NE80E的设备类型为NE80E华为MA5200G的设备类型为MA5200G华为ISN8850的设备类型为ISN8850华为ESR8825的设备类型为ESR8825华为S8016的设备类型为S8016华为S8505的设备类型为S8505华为S6506的设备类型为S6506华为S3026E的设备类型为S3026E华为MA5600/MA5605的设备类型为MA5600/MA5605华为MA5300的设备类型为MA5300华为MA5100/MA5103/MA5105的设备类型为IPMA5100/IPMA5103/IPMA5105华为UA5000的设备类型为UA5000中兴UAS10800的设备类型为UAS10800中兴T240G/T160G/T64G的设备类型为T240G/T160G/T64G 中兴9800/9806H的设备类型为Z9800/Z9806H中兴9210/9203的设备类型为Z9210/Z9203中兴8426的设备类型为Z8426中兴8210/8220的设备类型为Z8210/Z8220中兴U300的设备类型为U300Alcatel ASB7750的设备类型为ASB7750Alcatel ASM7300/ASM7302/ASM7325的设备类型为IPA7300/IPA7302/IPA7325Redback SE800的设备类型为SE800Redback SMS1800的设备类型为SMS1800Extreme BlackDiamond6808的设备类型为BD6808Extreme Alpine3808/3804的设备类型为AP3808/AP3804 Foundry BigIron8000/4000的设备类型为BI8000/BI4000 UTStracom B900的设备类型为B900港湾 BigHammer6808/6802的设备类型为BH6808/BH6802 港湾 FlexHammer24的设备类型为FH24港湾 FlexHammer16I的设备类型为FH16ISun Ultra 60的设备类型为U60Sun Blade 1000的设备类型为B1000Sun Fire 280R的设备类型为F280RSun Fire V890的设备类型为F890Sun Fire E2900的设备类型为F2900Sun Enterprise 3500的设备类型为E3500。

合集下载

Comm 无线技术介绍

Comm 无线技术介绍


Compal
Page: 13
Bluetooth簡介
1. 蓝牙技术想法是产生于1994年Ericsson推出了解决无线连线问题的技 术开发计划，产生了推进无线连线与个人接入的想法。1997年 Ericsson、IBM、INTEL，NOKIA及TOSHIBA这5个世界著名的无线设 备及计算机、半导体设备制造公司商议建立一种全球化的无线通信个 人接入与无线连线新手段，后定名为“蓝牙”(Bluetooth)。1998年5月 正式发起成立了“蓝牙特别兴趣组织”BSIG (Bluetooth Special Interest Group)，简称蓝牙SIG。1999年11月美国4家著名公司 Motorola、Lucent、Microsoft及3Com加盟BSIG，成为BSIG的9个发起 成员，使蓝牙技术的发展获得了更强有力的支持，并显示出更明朗的 前景。现今，BSIG的参加成员已大于2500个，其发展势头令人触目。 目前蓝牙信道带宽为1MHz，异步非对称连接最高数据速率723.2kbit ／s；连接距离多半为10m左右，甚至为个人饰物，亦可属物体域网 (WBAN)范畴。蓝牙速率亦拟进一步增强，新的蓝牙标准 2.0版拟支持 高达10Mbit／s以上速率(4、8及12Mbit／s—20Mbit／s)，这是适应未 来愈来愈多宽带多媒体业务需求的必然演进趋势。
Compal
Page: 14
2.
Bluetooth（藍牙/ BT）是一種在10米到100米以內、無方 嚮性的短距離無綫通訊技術。 將取代可擕式計算機、外 圍設備与移動電話間的綫纜，成為一種開放的無綫通訊 標準。隨着信息傢電（IA Information Appliance）的髮 展趨勢和産品誕生，傢庭黨中的各項電子産品逐漸有了 處理數據的能力。而有了藍牙之后，傢電産品更可以形 成一個網絡環境，將各種信息直接在彼此之間流動。

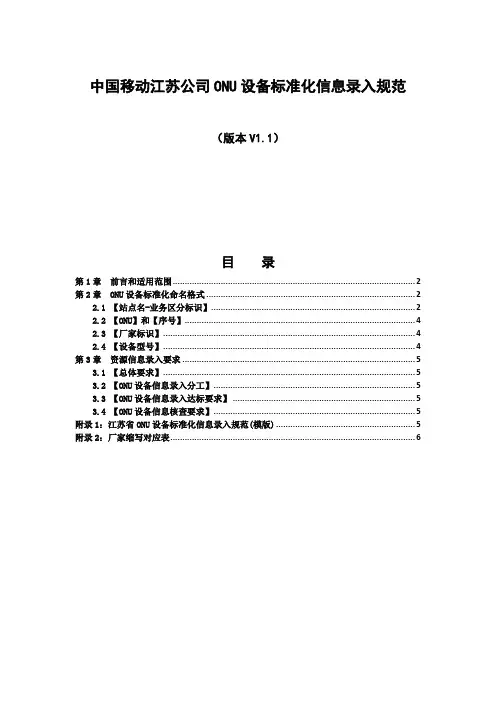

【初级】中国移动江苏公司--ONU设备标准化信息录入规范 V1.1
