动物实验室环境监测规程起草或修订 部门： 一审 签名： 日期： QA 签名及日期：QA审核 签名： 批准 签名： 文件生效日期 年 月 日 日期： 日期：文件分发至以下部门 质量保证部（QA）、质量控制部（QC）、工程设备部1/8文件变更历史 文件名称 生产环境、水和压缩空气的 日常监测质量标准 版次 00 修订内容 新起草的文件 1．将动物实验室环境监测规程内容自“生产环 境、水和压缩空气日常监测规程 （G00R012） ”中分开管理，独立起草本规 程。
2． 本规程根据 “ 动物实验室环境监测质量标 准（G00R021）”与《实验动物设施建筑技 术规范》 （GB 50447-2008） 、 《实验动物 环 境及设施》 （GB 14925-2010）的要求制订。
按新版文件管理规程进行升级动物实验室环境监测规程00动物实验室环境监测规程0012/8目录1. 2. 3. 目的 ......................................................................................................................................................... 4 适用范围 ................................................................................................................................................. 4 职责 ......................................................................................................................................................... 4 3.1. 3.2. 3.3. 4. 5. 质量控制部（QC）职责 ....................................................................................................................... 4 工程设备部职责 .................................................................................................................................... 4 质量保证部（QA）职责 ....................................................................................................................... 4参照文件或标准 ...................................................................................................................................... 4 内容或步骤 .............................................................................................................................................. 5 5.1. 5.2. 监测对象、监测项目和最低监测频率 ................................................................................................ 5 实施方法 ................................................................................................................................................ 8 动物实验室各区域的环境监测项目和监测频率规定说明 ........................................................ 8 监测项目的计划和监督 ................................................................................................................ 85.2.1. 5.2.2. 5.3.环境质量趋势分析 ................................................................................................................................ 83/8目的 明确动物实验室各区域环境监测的项目、频率以及实施方法。
动物实验室的设计布局是规范工作流程和人员、动物、物品等相互关系和移动，并确保实验室安全，此外，对形成屏障结构具有重要意义。
本文将从三个防护区（外围防护区、建筑防护区、饲养防护区）和四条控制路线（人员控制路线、动物控制路线、物料控制路线、废物控制路线）等方面详细介绍。
动物实验室1.外围防护区外围防护区主要指建筑外围的区域。
鉴于实验动物饲养的特殊性，外围可能需要设监控设备、人员进出的控制、卫生防护带等。
如果设施内从事涉及高致病性病原微生物的动物实验活动，须考虑设施的安保要求，以及一旦发生意外事故后对周围控制区域、疏散和救援的需求。
外围的防护主要通过设置栅栏、围墙等方式实现。
鉴于景观的需求，使用栅栏更显人性化。
栅栏不应低于2米，栏杆的间距不大于10厘米，栏杆要坚固、易于清洁。
此外，需要设置照明系统、报警系统和视频监控系统，更高级别的防护包括地下的电磁场报警、红外线报警和运动物体报警、低压电击等措施。
防护区内一般不布置绿化，以免影响监控，同时也可减少昆虫、老鼠等。
为保证正常的外来服务，如邮件、送货、访客等，通过风险评估决定是否需要建设安检、特殊通道、中转站等措施。
对控制区域应设置警示牌，避免无意闯入。
对防护要求高的设施，应保证外来车辆不能靠近设施，距离保持至少30米。
在外围防护区，宜设专用的外部人员和车辆入口。
2.建筑防护区建筑防护区主要指动物实验室所在的建筑。
建筑内有动物设施和其它设施之分，其它设施可以与动物设施有关，也可以无关;动物设施可以就是建筑的主体，也可以是其部分。
需要考虑的主要问题是动物设施环境与建筑物内其它区域环境的相互隔离与相互关系，人员、动物、物料和废物的进出路线。
使用时，动物设施及其相关的设施宜集中布置，从事感染动物活动的设施需要单独布置。
建筑除主入口外，要考虑设置动物、大型设备和废物的出口和入口。
出于安全考虑，必须评估和明确对门窗的性能要求。
在合理控制数量的前提下，对门窗的大小、形状、耐冲击能力、耐火性、保温性、光学特性等均要有要求。

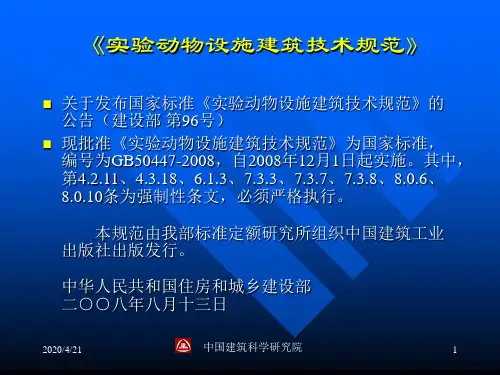

实验动物设施建筑技术规范gb50447-2008
GB50447-2008《实验动物设施建筑技术规范》体系结构分为总规范和专业规范。
总规范中包括实验动物设施的通用要求，包括设施的范围、术语和定义、技术要求、建筑科学技术设计原则、材料和建材的选择以及实验动物设施的性能与质量检查。
专业规范主要包括：
（一）实验动物室设施：包括实验动物室、繁殖、新药毒性实验室、用氧室；
（三）动物室系统：包括空调排风系统、抗污秽和消毒系统、药品发放系统；
（四）生命支持系统：给水、供电、污水处理；
（五）其他系统：照明、噪声控制等。
本标准规定了实验动物设施建筑的设计要求，并对该设施的环境保护和安全管理体系提出了要求。
通过遵循本规范，能够显著提高实验动物的照顾水平，为研究者提供一个异常安全的研究环境，以及有效地管理和控制风险因素，提高研究的可靠性。
R E A LE S T A T EG U I D E |155现代动物实验建筑设计模式分析以上海交通大学闵行校区实验动物中心为例张 敏 (中船第九设计研究院工程有限公司 上海 200090)[摘 要] 从建筑㊁工艺㊁结构㊁暖通㊁给排水㊁电气㊁动力等各专业的设计原则㊁设计方法等方面,介绍分析上海交通大学闵行校区实验动物中心㊂[关键词] 实验动物;实验动物设施;屏障环境;S P F 级小鼠;平面布局[中图分类号]T U 984 [文献标识码]A [文章编号]1009-4563(2023)17-155-03 科学实验室是科学研究的基本条件,是科学发展的摇篮㊂动物实验建筑是科学实验建筑的重要分支㊂随着生命科学和生物医学的不断发展,对实验动物研究设施的需求日益广泛㊂我国从20世纪80年代开始陆续兴建实验动物研究设施,为开展实验动物研究提供了越来越科学化㊁标准化㊁规范化的平台㊂1 项目概况为解决现有实验动物饲养空间不足的问题,上海交通大学闵行校区新建了实验动物中心,该项目目前正处于竣工验收阶段,即将投入使用㊂新建实验动物中心不仅服务于本校生农医药学科发展,还将成为国内一流的设施先进㊁管理规范的实验动物公共服务平台,为上海交通大学生农医药基础学科㊁转化医学以及交叉学科发展奠定基础㊂该项目位于上海交通大学闵行校区,总建筑面积13130平方米,其中地上建筑面积12780平方米,地下建筑面积350平方米㊂分为A 区和B 区,A 区地上4层,无地下室,B 区地上5层,设局部地下室㊂建筑高度27.5米㊂使用功能主要为实验动物研究设施,包括小鼠的饲养和实验以及辅助区,实验动物为S P F 级小鼠,实验环境为屏障环境㊂2 选址与总平面布局该项目位于闵行校区东北角,总用地面积7860平方米㊂基地南侧为农生学院试验田,西侧为农科创新大楼,北侧紧邻剑川路,东临铁路支线浦西线,每天有三列货车经过,运行速度缓慢㊂本项目由于用地较为局促,周边环境较为嘈杂,经过比选,将建筑布置于基地西南侧,在建筑与铁路之间,围合出的三角形地块布置绿化及停车场,同时作为建筑与铁路之间过渡区域㊂基地北侧沿剑川路之间的绿化带,种植中大型乔木及灌木,形成一道和剑川路之间的隔离绿墙㊂将A 区动物饲养实验区布置在建筑东侧,相对远离铁路㊂通过以上措施尽量减少噪声及震动对小动物的影响㊂主要出入口均位于建筑东南角,建筑西侧山墙面设置了物料入口和隔离检疫出入口,南侧设置动物入口,建筑北侧设置机电设备用房出入口及污物出口,各种流线入口保持联系又互不干扰㊂3 建筑设计本项目平面布局分为A /B 两个区,其中A 区为动物饲养实验区,B 区为检测研讨区㊂A B 区可在内部通过楼梯联通㊂A 区建有动物饲养区㊁动物实验区㊁隔离检疫及其辅助区域等㊂实验设施布局合理,防止交叉污染,动物线路㊁物品线路以及人员线路明确区分㊂B 区主要布置门厅㊁会议室㊁研讨区和普通实验室及五层的细胞实验室(屏障环境实验室)㊂根据各类房间的工艺面积要求,确定柱网以6.9米ˑ9.0米为主㊂A 区屏障区位于左右两边,设计将主要垂直交通及公共疏散控制置于A 区中央,实现最高效可达的内部交通㊂A 区设置2台洁梯㊁2台污梯,两部污梯用于污物的运输,两部洁梯一部专用于人和动物的运输,另一部用于物料的运输㊂B 区设置独立门厅,1台客梯㊂建筑外立面为了实现与基地周边建筑风格的和谐统一,设计提取竖向立面肌理,进行重新组织,打乱原有立面序列,变有序为无序,变严肃为自由,在保持整体竖向比例的基础上实现创新,塑造实验建筑外立面形象的灵活感官㊂建筑外立面采用红砖㊁金属漆结合的形式,将传统㊁人文以及上海交大的红砖文化与体现现代工业质感的银色结合,形成材料颜色㊁肌理㊁质感上的多重对比,既与周边环境相协调,同时也突出新建实验中心自身的先进性与独特性㊂本项目主要功能为动物实验用房,屏障区域房间均不使用自然采光,外立面设计仅在局部公共区域的楼梯㊁研讨㊁休息等功能处设置开窗,其余立面均采用银色金属漆代替㊂本建筑消防高度24米,规划高度27.5米㊂由于屏障区空调设计要求,需要每层设置设备操作平台和检修马道,综合考虑屏障房间㊁设备使用检修的净高要求,所以层高按6.3米设计㊂A 区底层层高为4.2米,2~4层层高6.3米,夹层层高3米㊂B 区底层层高为4.5米,2层层高4.2米,3~5层层高4.8米㊂4 工艺设计本建筑进行的科研活动包括:饲料㊁笼具暂存㊁动物隔离检疫区㊁剖腹产区和S P F 级小鼠饲养,转基因和基因突变小鼠培育,小鼠解剖㊁代谢㊁神经㊁行为㊁肿瘤等表型分析,哺乳动物细胞培养,及常规分子生物学实验㊂实验使用的动物为S P F 级小鼠,小鼠饮水采用自动饮用水模式,其饲养使用灭菌的饲料及垫料,其笼具采用独立通气笼盒(I V C ),定时清理更换垫料,定时进行笼具消毒㊂动物饲养㊁实验㊁观察环境为屏障环境,按照国标要求对各房间进行洁净度及温度㊁湿度和换气次数的控制㊂一楼主要用于集中清洗区㊁饲料垫料暂存㊁笼具暂存区156 |R E A LE S T A T EG U I D E和动物接收㊁隔离检疫㊁剖腹产室及生物净化区,锅炉房㊁冷冻机房㊁废水机房㊁洗衣机房及其他辅助用房㊂隔离检疫动物从西侧进入㊂清洁动物(S P F )从南侧楼梯间进入,通过洁梯到达各层㊂人员通过洁梯到达各层㊂垫料穿过清洗区洁区存放于垫料暂存间,饲料垫料等物资由洁梯运至各楼层的清洁区,经穿墙式高压灭菌设备至每个屏障区㊂饲养固定废弃物(脏垫料)通过污梯到达底层,通过负压真空管道直接输送到污物暂存间㊂实验废弃物和动物尸体生物类垃圾将委托有资质的无害化处理中心定期来收集,届时,存储于各楼层污物暂存间的垃圾经污梯运至一层楼梯通道装车,进行集中处理㊂生活垃圾暂存在底楼生活垃圾间,由大楼物业统一安排管理,每天清理㊂二层主要用于小动物表型分析,三层主要为小鼠饲养及实验区,四层主要为转基因小鼠制备及保种区域㊂主体为配备I V C 的单走廊式正压屏障系统㊂人员由中间侧进两边更衣室(一更㊁二更㊁缓冲)进出㊂物资从一楼经货梯运来后由中间侧4台2.4立方米双扉灭菌锅(2.5米长,1.8米宽,重5吨)或I V C 消毒间消毒进入㊂在消毒后区设立的笼盒干燥架干燥,经走廊进入各动物房㊂笼盒㊁动物和垃圾由走廊经缓冲间离开㊂笼盒在一楼中间侧清洗区清洗后进阶梯到每层循环使用㊂实验废弃物在本层污物暂存间暂放,动物尸体生物类垃圾也是在本层污物暂存间冻存暂放㊂定期通过污梯运出㊂动物房和走廊以气密移门分隔㊂洁净实验室各功能用房的建筑内部装饰遵循简洁㊁实用的原则,在装饰材料的选取上宜以不产尘㊁不积尘㊁耐腐蚀㊁防潮防霉㊁容易清洁并符合防火要求的材料为主㊂屏障区域墙体材料采用50m m 复合型无机预涂板墙面系统,吊顶材料采用50m m 抗腐蚀中空玻镁彩钢板,吊顶高度为2.6m ,地面材料采用3m m 厚环氧迪雅美地坪㊂5 结构设计根据上海市装配式建筑相关要求,本项目建筑单体预制率不应低于40%,经计算比较后,本工程采用钢结构形式,并进行了以下优化设计㊂首先,选用合理桩型,大幅节省造价㊂以局部钢柱内浇灌混凝土,提高了框架柱的承载力,用较小柱截面,满足了大荷载的要求,同时节省用钢量,拓展了建筑的室内使用空间㊂其次,通过楼板与钢梁的组合,以较小的梁高来满足大跨大荷载的功能要求,也为室内提供了舒适的净高空间㊂6 暖通设计暖通设计原则是选用节能环保的空气净化系统和先进的气流组织形式㊂充分保障动物房区域系统的24小时连续运行㊂洁污分开,有序的梯度压力控制交叉污染,保持动态下洁净室级别及无菌净化要求㊂屏障环境动物实验室净化空调系统级别为I S O 7级,采用全新风全空气式空调系统,此区域饲养室内的I V C 笼具为独立送排风的系统形式,I V C 笼具饲养系统可以防止动物之间交叉感染,保障实验质量和结果的准确性,可有效地降低房间的氨浓度指标,改善实验环境,保障人与动物的健康㊂采用洁净空调机组和高效送风口,顶部送风,齿轮式风口两侧下排,保证气流不会产生死角,机组采用蒸汽加湿㊂在上海地区,热回收装置效果极其有限,在过渡季节,回收装置会使风机功耗加大,反而提高系统耗能㊂净化空调系统具有过滤(过滤等级G 4+F 8)㊁表冷㊁再热㊁加(除)湿等功能,保证其负担的区域温湿度㊁洁净度㊁压差㊁换气次数等参数满足使用要求,并可在一定的范围内对温(湿)度㊁压差㊁换气次数等进行调节㊂在动物实验室送风支管上设置电动密闭风阀,排风支管上设置电动密闭调节阀,这样做可以实现单间实验室的完全隔离和控制㊂为了保证洁净系统24h 的连续运行,I S O 7级小动物实验室每台空调机组内风机和过滤器均为一用一备,采用双通道空调机组㊂I S O 7级小动物实验室的排风处理机组均为一用一备,实验室内的排风通过室内过滤器排风口过滤后接至排风机组,经过活性炭过滤器过滤后由排风管道接至屋面㊂普通环境采用新风+风机盘管运行,细胞室的空调系统设计采用全空气形式㊂7 给排水设计本项目生活给水水源为校区内的市政自来水,一层使用市政自来水作为水源供给各用水点,二层及二层以上使用水泵房中的加压水泵供水㊂淋浴及清洗区供应热水,由利用实验清洗设备高温排水的废热制备热水,采用 板式换热器 热水罐 容积式电热水器 用水点 方式㊂室内采用污㊁废㊁雨分流制,动物污水及实验室废水排入室外废水管,需处理的灭菌器高温排水经冷却后排入室外废水管㊂动物污水及实验室废水最终排至污水处理机房,待处理合格满足当地环评要求后排入校区排水管网㊂清洁排水约25立方米/日,作为热媒制备生活热水,经过换热后的清洁排水经降温处理后,回流至锅炉房回用,多余部分排至室外雨水管网㊂这也是本项目的一个技术创新点㊂动物饮用水系统采用二级反渗透纯水,专为屏障环境动物用水设计㊂8 电气设计本项目设置10/0.4k V 高低压变配电系统,照明及应急照明配电系统㊁接地及安全系统㊁电力配电系统㊁空调配电系统㊂屏障环境设施净化区内的照明灯具采用密闭洁净灯㊂工作照明采用L E D 净化平板灯,设计照度300l x ;实验动物照明采用L E D 净化筒灯,设计照度15~20l x,设置调光器调至需要照度,并由自控系统进行昼/夜转换;动物照明采用调光开关,可以对动物照明进行无极调节,可以实现12/12或10/14切换㊂动物饲养室照明按要求采用定时控制照明,设置照明总开关㊂在饲料垫料室㊁洁净走道㊁内准备室等区域设置紫外灯照明系统㊂弱电系统包含楼宇自控系统㊁综合布线系统㊁安全防范系统㊁实时图像监控系统㊁出入口控制系统㊂9 动力设计本项目工艺设备及冬季空调加湿需要使用蒸汽,冬季R E A LE S T A T EG U I D E |157空调加热及预热需要使用热水㊂蒸汽主要用于灭菌器及洗笼机蒸汽,由锅炉房内的蒸汽锅炉供汽㊂热水由锅炉房内的真空热水锅炉供应㊂锅炉内的锅炉使用低压天然气,外场设置一个1000m 3/h 的箱式调压站㊂本项目设置软水供应系统,经加压及处理后的软水用于灭菌器等工艺设备的冷却以及蒸汽锅炉㊁热水锅炉的补水㊂10 消防设计本项目主要功能为实验用房,多层民用建筑,耐火等级地下一级,地上二级㊂屏障环境设施区域均采用全新风洁净空调,其他研讨㊁会议区域采用多联机组空调系统㊂根据‘实验动物设施建筑技术规范“G B50447-2008第8.0.10条 屏障环境设施净化区不应设置自动喷水灭火系统,应根据需要采取其他灭火措施 和第8.0.4条实验动物设施生产区(实验区)吊顶内可不设消防设施 ,本项目普通实验区域和公共区域室内设置自动喷淋灭火系统,屏障环境设施区域及吊顶内设置消火栓系统和灭火器㊂变电所设七氟丙烷全淹没系统,设置无管网灭火装置㊂由于屏障环境区的空调设计要求,疏散走道隔墙只能做到吊顶,均不能到砌至梁板底部,起不到防火分隔作用,所以不能按照 房间任一点至疏散门及疏散门至安全出口 的原则设计㊂结合本项目的特殊情况,参照G B 50016-2014‘建筑设计防火规范“第5.5.17条,一㊁二级耐火等级建筑内疏散门或者安全出口不少于2个的观众厅㊁多功能厅等,其室内任一点至最近疏散门或者安全出口的直线距离不应大于30m ㊂室内任一点至最近疏散门或安全出口的行走距离不应大于45m的原则,按照大空间进行疏散设计,同时对于大于120m 2的房间或套间设置两个疏散门㊂‘实验动物设施建筑技术规范“G B 50447-2008第8.0.7条 面积大于50m 2的屏障环境设施净化区的安全出口的数目不应少于2个,其中1个安全出口可采用固定的钢化玻璃封闭 ,第8.0.8条屏障环境设施净化区疏散通道门的开启方向,可根据区域功能确定㊂小结与普通民用建筑不同,实验建筑有特定的工作内容,服务于某一特殊的工作对象,工作环境互换性差,属于高度定制化的建筑㊂而动物实验建筑又是实验建筑领域里最复杂的综合性设施,设计应该从工艺㊁建筑㊁结构㊁机电设备等方面加以全面综合考虑㊂如果建成以后不能满足动物实验要求,会被迫改造,造成资金浪费和使用麻烦,所以建设高效㊁规范的现代动物实验建筑是至关重要的㊂(上接第154页) 即使冬季这个区域的景观效果也不错㊂围绕这片松林我们还原了品茶㊁下棋㊁遛鸟㊁听戏㊁打太极等老一代西安人最熟悉的休闲场景,让在此生活的老年人能老有所养㊁老有所乐㊂另外1㊁2号楼建筑赋予了社区养老的功能,因此这两栋楼下的宅间空间主要设计为长者空间,方便老年人楼下休闲,选择竹子作为这一区域的特色植物,竹子是可以令人内心平静安宁的植物,可为老人提供静养观景的空间㊂邻里空间,宅间空间的设计形式主要分为两种,一种为宅间共享花园,一种为将消防通道,消防扑救面改造成的多功能运动区和休闲区㊂宅间空间主要就是满足周围楼上人们的休闲交流需求,城中村不同于一般社区,居民之间彼此熟悉,经常闲话家常,所以应放置足够的休闲座椅,有条形座椅,石桌石凳等,种植可遮阴的大乔,局部可以加入自由式的汀步,景观氛围轻松实用性强(如图3所示)㊂图3:全龄分布示意图 图4:铺装材料分析图5.7 景观材料小区的在铺装材质上遵循低成本理念,选择经济性和耐久性强的材质㊂车行道主要采用沥青面层,沥青的耐久性和易修复性,使其成为最为合适的小区的车行道材质并受到普遍的推广㊂小区的南北两个主要出入口,采用仿石材P C 进行铺设,慢跑步道采用彩色露骨料透水混凝土,其余园路采用透水砖㊁透水混凝土等环保㊁经济的材质㊂停车位采用植草砖,增加绿化率和生态性(如图4所示)㊂5.8 景观植物植物景观在安置小区景观中占有较大的比例,控制好软景的成本也是低成本设计的重要一环,合理优化植物景观布置,让小区充满自然的气息㊂软景相比硬景有着更低的成本,相同面积下软景和硬景的成本比例约为1:3,而且硬景随着时间的推移会有所消耗㊁破损,软景中的植物则会随时间增长,产生更好的景观效果,并且好的植物设计也是性价比极高的营造景观效果的手法㊂总结本文以碑林区幸福林带安置小区项目建设为案例,分析安置小区环境营造中出现的问题,提出相应的改进意见和建议,希望能够为安置小区环境建设起到一定的作用㊂参考文献[1] 王磊.失地农民安置小区景观规划设计研究 以昆山市为例[J ].浙江大学,2019(06):46.[2] 王云慧.适老化视角下的安置小区公共空间改造研究 成都市西博苑小区公共空间设计[J ].成都大学,2023(2):73.[3] 李小云.包容性设计 面向全龄社区目标的公共空间更新策略[J ].江西师范大学城建学院,2019,26(11):27-31.[4] 王钰清.棚户区改造安置房小区绿化景观设计研究 以邯郸市武安棚户区改造为例[J ].中国林业科学研究院,2016(06):72.。
