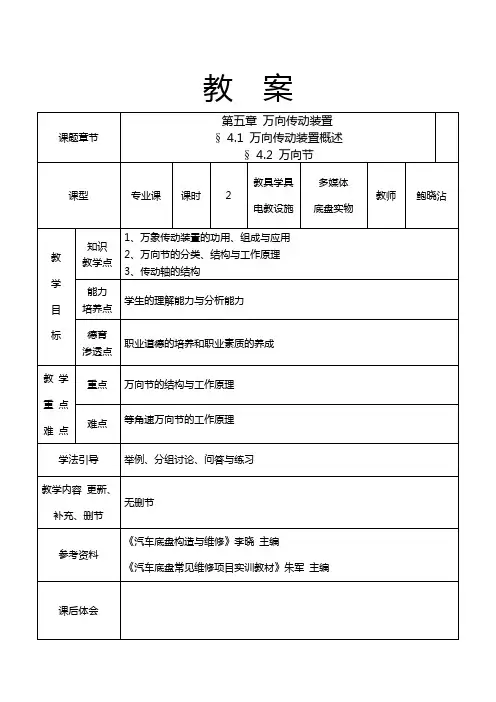

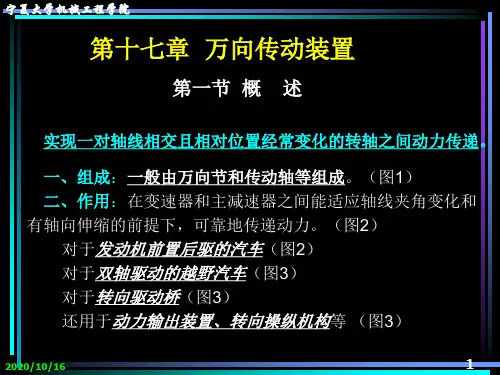

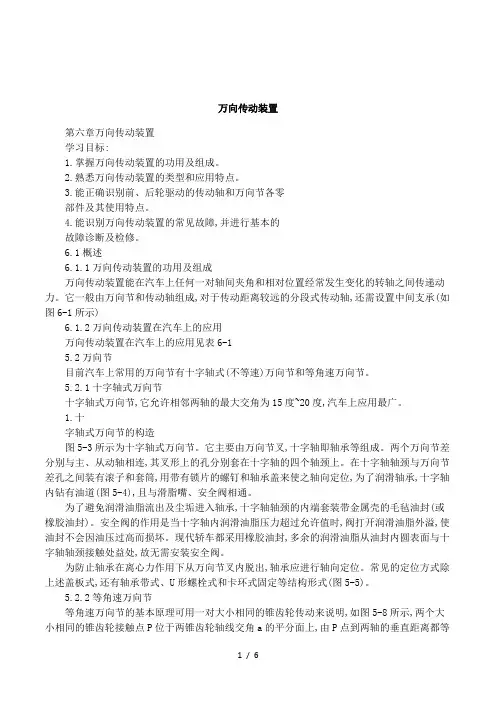

教案课题章节第五章万向传动装置§ 4.1 万向传动装置概述§ 4.2 万向节课型专业课课时 2 教具学具电教设施多媒体底盘实物教师鲍晓沾教学目标知识教学点1、万象传动装置的功用、组成与应用2、万向节的分类、结构与工作原理3、传动轴的结构能力培养点学生的理解能力与分析能力德育渗透点职业道德的培养和职业素质的养成教学重点难点重点万向节的结构与工作原理难点等角速万向节的工作原理学法引导举例、分组讨论、问答与练习教学内容更新、补充、删节无删节参考资料《汽车底盘构造与维修》李晓主编《汽车底盘常见维修项目实训教材》朱军主编课后体会教与学互动设计教师活动内容学生活动内容时间§4.1万向传动装置概述知识回顾：1、操纵机构的组成及分类2、换挡拨叉机构的部件有哪些3、定位锁止装置有几种？各自的作用新课导入：一、万向传动装置的功用与组成保证在两轴线不重合并且相对位置变化的轴间传递动力。
万向传动装置一般由万向节和传动轴组成，有时还要有中间支承。
二、万向传动装置的应用1）变速器与驱动桥之间2）越野汽车变速器与分动器之间3）转向驱动桥4）断开式驱动桥5）转向轴§4.2万向节一、分类二、十字轴刚性万向节回答问题了解万向传动装置的作用与组成（看视频）看视频与图片了解万向传动装置在不同位置的应用了解不同种类的万向节看视频及图片，了解其结构。
与工作原理思考解决不等角速度的方法看视频和图片了解其他万向节10分钟5分15分10分25分5分20分刚性万向节揉性万向节不等速：十字轴刚性万向节准等速双联式三销式凸块式等速球叉式球笼式1、结构和工作原理2、传动特点●具有不等速性；●允许相邻两轴最大交角为15°-20°；●结构简单,传动可靠, 效率高。
3、解决不等速的方法●第一个万向节从动叉与第二个万向节主动叉同平面。
●两万向节所联夹角相等（即α1＝α2）。
三、准等速万向节1、三联式2、双销式教与学互动设计教师活动内容学生活动内容时间四、等角速万向节1、球笼式2、组合式§4.2传动轴与中间支撑一、传动轴二、中间支撑作业与预习5分五、复习与小结1、万向传动装置主要由哪些部件组成2、万向节的类型3、十字轴刚性万向节的特点及解决不良影响的方法4、传动轴相关知识六、作业：习题册教案课题章节§ 4.4 万向传动装置维修§4.5 万向传动装置故障诊断课型专业课课时 2 教具学具电教设施多媒体底盘实物教师鲍晓沾教学目标知识教学点万向传动装置主要部件的维修万向传动装置的常见故障及其诊断能力培养点（培养学生实际动手能力）对实际故障现象的分析判断能力德育渗透点职业道德的培养和职业素质的养成教学重点难点重点万向节的检修与故障诊断难点万向节的检修与故障诊断学法引导举例、分组讨论、问答与练习教学内容更新、补充、删节无参考资料《汽车底盘构造与维修》周林福主编《汽车底盘常见维修项目实训教材》朱军主编课后体会教与学互动设计教师活动内容学生活动内容时间第五章万向传动装置知识回顾：1、万向传动装置的组成及万向节的分类2、十字轴刚性万向节的特性3、消除十字轴刚性万向节不等速的条件4、常见的等速万向节新课导入：万向传动装置在使用中易出现哪些问题？哪些部件易损坏？哪些方面需维修？学习目标：1、掌握万向传动装置常见维护项目。
任务十二万向传动装置【任务描述】本任务主要介绍万向传动装置的功用、组成、分类。
【学习目标】通过本任务的学习，能够正确描述万向传动装置的功用、组成、分类。
【能力目标】能够正确选择与使用工具、设备，并规范进行万向传动装置的拆装。
任务工单任务12：万向传动装置认识与拆装姓名学号班级时间1、根据右图，回答问题。
（1）写出图示各零件名称：1）；2）；3）；4）；5）；（2）图中1、2、3零件构成的装置名称是，其作用是：。
2、根据图示，填写表格。
（1）图示部件名称为：（2）其工作特性是：（3）写出各零件名称：序号名称序号名称1 62 73 84 953、试说明下列图示机构的作用及起作用的条件。
（1）作用：（2）条件：4、说出右图所示万向节的类型，并分析其传动原理和传动特点。
（1）类型：（2）传动原理：（3）特点：5、根据所学，试分析万向传动装置在汽车上主要运用在哪些部位？主要由哪些零件构成？6、在下图中标出前万向节、中万向节、后万向节、中间轴承和传动轴。
CA1091型汽车万向传动装置7、CA1091型汽车为万向传动装置拆卸的顺序：（1）（2）（3）（4）8、为了实现等速传动，安装万向传动装置必须保证两个条件：（1）第一个万向节的两轴间的夹角与第二个万向节的两轴间的夹角，即α1 α2。
（2）传动轴两端的万向节叉处于同内。
9．CA1091型汽车万向装置的传动轴是的，在拆装过程当中，注意轻放，避免被撞凹，造成动平衡失效。
10、与十字轴的轴颈相配合的是轴承，轴承的定位方式是加盖式。
十字轴内部是空心的，其目的是。
11、如下图所示，拆卸固定型球笼式等速万向节不可以用铁锤。
必须用或锤。
固定型球笼式等速万向节12、钢球和为选配件，不准互换。
13、球笼式外等速万向节保证了传力的钢球在两条轴处于任何允许的夹角下，始终位于两轴夹角的上，使输入轴和输出轴的转速。
14、球壳和轴一体，内有6条弧形钢球滚道。
六颗在球笼的保持下位于球壳的六条滚道中。
