汽轮发电机基础施工方案

  • 格式：doc
  • 大小：1.07 MB
  • 文档页数：66

方 案 报 审 表 工程名称 ：广东陆丰甲湖湾电厂新建工程(2³1000MW)

编号：JHW/0102-SDDJ-05(TJ)-00015-JJ

致： 上海电力监理咨询有限公司 项目监理机构 现报上 #2汽轮发电机基座底板 工程 施工技术方案□ 安全措施方案□ 调试方案□ 工艺方案□ 事故处理□ 环境保护方案□ ，请审查。 附件：#2汽轮发电机基座底板施工方案

承包单位（章）： 项目经理： 日 期：

监理单位意见：

审核： 签发（章）： 日期： 建设单位意见：

审核： 签发（章）： 日期： 填报说明：本表一式4份，由承包单位填报，建设单位1份、监理单位1份、承包单位2份。特殊施工技术方案由承包单位总工程师批准，并附验算结果。 版次 生效日期 编写 审 核 批 准 适用范围：广东陆丰甲湖湾电厂新建工程(2³1000MW) 文件类型：施工方案 特殊编号 N/A 公司文件编号 JHWD-SEPC-TWI-2008RevA 状态 供使用 文件名称：

广东陆丰甲湖湾电厂新建工程工程质量通 病防治措施施工方案

山 东 电 力 建 设 第 一 工 程 公 司 版权声明：此文件属于山东电力建设第一工程公司知识产权，未经同意，不得使用、复制、转换、散播，违者公司有权追究其法律责任。Copyright Statement: The copyright of this document is owned by SEPCO1 ELECTRIC POWER CONSTRUCTION CORPORATION. Anyone who use, copy or transform this document or parts thereof without authority shall bear legal responsibility. 目 录 1、工程概况---------------------------------------------------------------------------------------------1 2、编写依据---------------------------------------------------------------------------------------------1 3、开工应具备的条件和施工前应做的准备------------------------------------------------------2 4、人员组织、分工及有关人员的资格要求-------------------------------------------------------3 5、主要施工机械、工器具、材料及要求----------------------------------------------------------5 6、施工进度计划---------------------------------------------------------------------------------------10 7、主要施工方案、施工工序、施工方法及要求----------------------------------------------- 11 8、质量保证措施及质量标准------------------------------------------------25 9、安全控制措施及要求----------------------------------------------------29 10、环境、文明、低碳绿色施工措施及要求-----------------------------------37 11、执行的强制性条文-------------------------------------------------------------------------------40 12、应提交的主要技术资料-------------------------------------------------------------------------42 13、必要的计算书及附图/表-------------------------------------------------------------------------43 1

1.工程概况 1.1工程名称、施工地点和施工范围 #2汽轮发电机基础底板位于#2主厂房AB列、15-19轴之间,基础底标高-6.3m，平面尺寸为47.5m×18.6m，属于大体积混凝土结构。基础侧面设计宽280mm，厚度不小于10mm的氯丁橡胶止水带。 混凝土标号为C40，垫层为C20素混凝土；钢筋混凝土保护层厚度：承台底为100mm，承台侧和顶面为50mm，柱子为40,mm，支墩为35mm，墙外侧为50mm，内侧20mm。 ±0.00m标高相当于1985年国家高程+5.40m。 本施工方案主要指导汽轮发电机基座基础±0.00m以下部分施工。 1.2主要工程量 序材料名称 数量 序材料名称 数量 1 混凝土 27005 止水带 106m 2 钢筋 340t 6 支撑骨架 17.6t 3 模板 800m 4 预埋件（套4.5t 1.3工程特点 汽轮发电机基础底板属于大体积混凝土，平面尺寸为47.5m×18.6m，如何控制该混凝土的温度，避免产生温控裂缝是该工程的重点。本工程钢筋量大，支撑体系高，防止钢筋倒排为安全方面的重点。 2.编制依据 2.1《广东陆丰甲湖湾电厂新建工程施工组织总设计》 2.2《汽轮发电机基座底板图》（44-F3071S-T0214） 2.3有效签证的设计变更文件和图纸会审记录 2.4《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1 2.5 《电力建设施工质量验收及评定规程》第一部分：土建工程DL/T5210.1-2012 2.6《混凝土结构工程施工质量验收规范》GB50204-2015 2.7《混凝土质量控制标准》GB50164-2011 2.8《钢筋焊接及验收规程》JGJ18-2012 2.9《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-2005 2.10《电力建设安全工作规程》火力发电厂部分DL5009.1-2014 2.11《工程建设标准强制性条文》-房屋建筑部分2009年版 2.12山东电力建设第一工程公司质量体系文件 2

2.13业主与监理单位签定的合同文件及相关监理文件 2.14《建筑机械使用安全技术规程》JGJ33-2012 2.15《施工现场临时用电安全技术规范》（JGJ46-2005） 2.16《建筑施工高处作业安全技术规范》（JGJ80-1991） 2.17《建筑施工手册》（第四版）中国建筑工业出版社 2.18《电力建设安全健康与环境管理工作规定》（2002）49号 2.19《建筑工程施工质量验收统一标准》GB50300-2013 2.20《绿色施工实施细则》

2.21《工程测量规范》GB50026-2014 2.22 《公司质量、环境、职业健康安全管理手册与程序 D版》 2.23 《公司安全管理系统文件 D版》 3.开工应具备的条件和施工前应做的准备 3.1施工前必须编制施工方案，并审核、批准完毕。 3.2施工前根据编写的施工方案对施工人员进行认真的施工方案交底及安全技术交底，并做好记录。 3.3施工人员、施工机械组织 开工前根据施工进度需要，组织好技术员、施工员、测量员、安全员、质检员、班组长等主要管理人员，电工、架工、起重工、塔吊操作工等主要施工人员，备齐经鉴定合格的水准仪、经纬仪等测量工器具，准备好机械性能良好的塔吊、汽车吊拖拉机等主要施工机械，电源盘及主要电动工器具，并在使用前经电工班等相关部门检测合格； 3.4力能供应： 3.4.1施工机械布置 垂直运输机械：在循环水坑处布置一台8t塔吊，供汽机基础轴施工时使用，工作半径50m，作为汽机基础施工材料、设备的垂直运输的工具； 3.4.2施工环境 施工现场及其周围临近循环水坑及凝结水泵坑两深基坑，且同时施工施工时应注意工序及施工安全；施工现场的道路坚实、平坦，主要布置一条道路：汽机房13～14轴之间道路；施工用的脚手管、脚手板、模板、钢筋等材料、设备按规定的地点定置堆放整齐，满足安全文明施工的要求。现场设置活动垃圾箱和休息亭，文明施工标志醒目、齐全。 3.5施工材料：施工用材料准备齐全并经验收批准使用，钢筋、架管、模板等均满足使用。 3.6施工用水、电：施工所需水电均已接至现场50m范围内。 3.7定位放线：#2主厂房控制桩已验收完毕，现场控制轴线已复核。 3

4. 人员组织、分工及有关人员的资格要求 4.1人员组织、分工 工种 人数 职 责

技术人员 2 施工员 1 安全员 1 持有关部门颁发的有效证书 质检员 1 持有关部门颁发的有效证书 测量员 1 持有关部门颁发的有效证书 司机 4 持有关部门颁发的有效驾驶证 架 工 20 持有关部门颁发的有效架工证 木 工 25 钢筋工 25 砼工 20 焊工 15 焊接对拉螺栓、支撑架等 司机 4 运输车辆司机 电工 2 电气系统的接、拆线，电源盘、电源线的日常管理维护 起重工 6 指挥塔吊、吊车等起重机械进行作业 操作工 4 操作塔吊、吊车等起重机械作业 司索工 2 控制起重量、吊点、钢丝绳等 泵车操作工 5 操作拖泵、泵车及检修 4.2人员的资格及相关要求 4.2.1所有施工人员年龄必须在18～55周岁之间，必须经过三级教育培训考试合格，并经医务部门体检合格后执证上岗。特殊工种如电工、电焊工、驾驶员等特殊工种必须持有有关部门颁发的有效证件。严禁非特殊工种操作特殊专业工作。 4.2.2 严禁在施工现场吸烟和明火，严禁酒后施工、严禁带病施工、严禁带情绪施工。严禁在施工现场嬉戏打闹和打架、斗殴。严禁穿高跟鞋有铁钉的鞋进入施工现场。各施工人员必须遵守公司的各项规章制度，坚决禁止有损于公司形象的事件发生。 4.2.3 所有施工人员时刻注意安全，按规程作业，听从指挥。不得攀坐不安全位置，不得行走不安全通道，不得冒险进入危险场所或别的施工区域。决不从事有可能引起危险发生或导致伤害的活动。遇到问题及时向上反映，不得擅作主张。 4.2.4 所有施工人员要有一定施工经验，具有较好的安全防范意识，做到懂规章，知安规，

合集下载

简述火电厂汽轮机基座施工及注意事项

简述火电厂汽轮机基座施工及注意事项

简述火电厂汽轮机基座施工及注意事项前言汽轮机作为火力发电厂中一种使用最广，贡献最大的一类原动机，依靠自身的功能，运用蒸汽将热能转化为机械能。

但是因为其自身的结构复杂，体积较为庞大，同时要求工作时有较好的固定性，这为火电厂汽轮机基座施工造成了不小的困难。

本文以装机容量为2×300MW的汽轮机为例，介绍汽轮机基座的施工工艺和施工中要注意的问题。

1、汽轮机基座工程的简介以某发电厂设计装机容量为2×300MW，其中，汽轮机作为发电的核心，做好相对性的基础工作就尤为重要，根据设计要求，汽轮机基座地板平面尺寸为33.2*11.9m，底板厚度为3m，底部的标高为-5.1m，水泥混凝土的强度等级高，其中汽轮机基座上部的结构长度为33.8m，宽为10.5m，高为-2∽12.6m，在6.3m 处设置中间夹层，其顶部是汽轮机的运转层。

在运转层上需要给安装汽轮机的高低压缸、对应型号的发电机等，因为要和汽轮机相互连接，所以要提前设定好固定螺栓、套管等。

就上述而言，工作量大，操作繁杂，因此带来不小困难。

2、汽轮机基座施工中对于轴线、标高的控制我们经常使用经纬仪作为汽轮机轴线定位，用微调水准仪、钢尺、拉力器等来控制标高。

在做完基础地板垫层的钢筋混凝土浇筑后，我们用凝汽器和汽轮机的中心线作为整个基座的参考基准线，用经纬仪和厂房控制网测量。

当完成了之上基准线的测量工作后，要再次经过测试才能正式成为施工使用中的基准线，之后一直通过此基准线来完成其余施工的定位，保证达到施工的要求。

等钢筋混凝土的浇筑固化后，我们要进行第二次的测量此线，从而更加明确基准线的定位，用于火电厂汽轮机基座上部的基准定位。

等工作施工到运转层，就是要安装高低压缸、对应发电机型号的部位，我们要将两主轴线一直扩展至轴线固定架的处做好标记，此处的作用是为了保证以后发电机、高压缸等的安装确定纵横中心线，固定螺栓表面建立坐标网，起到方便确定定位的作用，使其定位更加准确，保证轴线坐标网在同一水平面上，使汽轮机基座更加精确，保证汽轮机运作是的正常使用。

15MW汽轮机作业指导书

15MW汽轮机作业指导书

1、适用范围本作业指导书适用于山西兴高能源股份有限公司15MW汽轮发电机组的安装。

2、编制依据2．1南京汽轮电机（集团）有限责任公司提供的随机图纸，技术文件。

2．2《电力建设施工及验收技术规范》汽轮机机组篇（1998年版）2．3《电力建设施工及验收技术规范》管道篇（2000年版）2．4《火力发电厂焊接技术规程》DL/T869——20042．5《火电施工质量.检验及评定标准》汽机篇2．6《电力建设安全工作规程》（火力发电厂部分）3、作业项目概述汽轮发电机组是余热电站的关键设备，具有中温中压高速的特点,属高级精密设备，安装技术含量较高。

本工程15MW汽轮机为南京汽轮电机（集团）有限责任公司生产的凝汽式汽轮机，为中压、单缸、冲动式汽轮机，与锅炉、发电机及其附属设备组成一成套的发电设备。

该机组于2005年8月份投产。

汽轮发电机的性能参数汽轮机：型号：N15-3.43-2型额定功率：15MW转速：3000/min 进汽温度：435℃进汽压力：3.43Mpa 汽轮转子: 6.45T排汽压力：7.83kpa 给水温度：164℃发电机：型号：QFW-15-2 功率：15000KW电压：10500V 电流：1031A4、安装前准备4、1劳动力计划4.2工机具配备5、作业条件5.1人员、工机具已到位；5.2施工方案已经批准；5.3行车已经验收并合格；5.4基础已经验收并合格；5.5厂房已经封闭，且不漏雨水能遮风沙；5.6洞口有盖板或栏杆，工作层栏杆已安装；5.7消防设施已安装；5.8设计文件和相应的制造文件、图纸满足作业要求5.9相关材料和设备已到货，质量和数量满足施工要求，确保连续作业6、作业顺序7、作业方法7.1基础验收汽轮发电机组基础为钢筋混凝土结构，待基础已充分固结，并拆除了模板后，应会同业主、监理、土建人员一起进行基础检查验收。

（1）基础浇灌质量的检查；a、基础表面应平整、无露筋、裂逢、蜂窝等现象，特别是布置垫铁的基础表面，不应有外露钢筋，更不应用水泥沙浆抹面；b、地脚螺栓检查：螺栓孔中心线对基础中心线偏差不大于0.1d(d为螺栓孔直径)且小于是10mm，孔壁铅垂度偏差不大于L/200（L为地脚螺栓长度）且小于是10mm。

热机工程施工方案

热机工程施工方案

一、工程概况本项目为某热电厂热机工程，主要建设内容包括锅炉、汽轮机、发电机及其配套设施。

工程总投资XX亿元，建设工期为XX个月。

为确保工程顺利进行，特制定本施工方案。

二、施工组织机构1. 施工项目部：成立热机工程施工项目部，负责整个工程的施工管理工作。

2. 施工班组：根据工程特点，设置锅炉、汽轮机、发电机等施工班组，确保施工质量。

三、施工进度计划1. 施工准备阶段：3个月（1）办理施工许可证、图纸会审、施工组织设计编制等工作；（2）组织施工队伍进场，进行施工人员培训；（3）进行施工现场平整、排水、供电、供水等基础工作。

2. 施工阶段：XX个月（1）锅炉安装：XX个月；（2）汽轮机安装：XX个月；（3）发电机安装：XX个月；（4）配套设施安装：XX个月。

3. 调试阶段：3个月（1）锅炉调试：1个月；（2）汽轮机调试：1个月；（3）发电机调试：1个月。

四、施工工艺及质量控制1. 施工工艺（1）锅炉安装：按照设备说明书及施工规范进行，确保安装质量；（2）汽轮机安装：按照设备说明书及施工规范进行，确保安装质量；（3）发电机安装：按照设备说明书及施工规范进行，确保安装质量；（4）配套设施安装：按照设备说明书及施工规范进行，确保安装质量。

2. 质量控制（1）加强施工人员培训，提高施工技能；（2）严格控制施工材料、设备的质量，确保符合国家相关标准；（3）加强施工现场管理，确保施工安全；（4）严格执行检验制度，确保工程质量。

五、施工安全及环境保护1. 施工安全（1）建立健全安全生产责任制，确保施工安全；（2）加强施工现场安全管理，定期进行安全检查；（3）对施工人员进行安全教育培训，提高安全意识；（4）做好施工现场消防、防洪、防暑降温等工作。

2. 环境保护（1）严格按照国家环保法规，做好施工现场环保工作；（2）加强施工现场扬尘、噪声、废水、废气等污染物的治理；（3）做好施工垃圾的处理，避免对环境造成污染。

六、施工总结1. 工程完成后，对施工过程中存在的问题进行总结，提出改进措施；2. 对施工过程中取得的成果进行总结，为今后类似工程提供借鉴；3. 对施工队伍进行表彰，激发团队凝聚力。

汽轮机安装办法

汽轮机安装办法

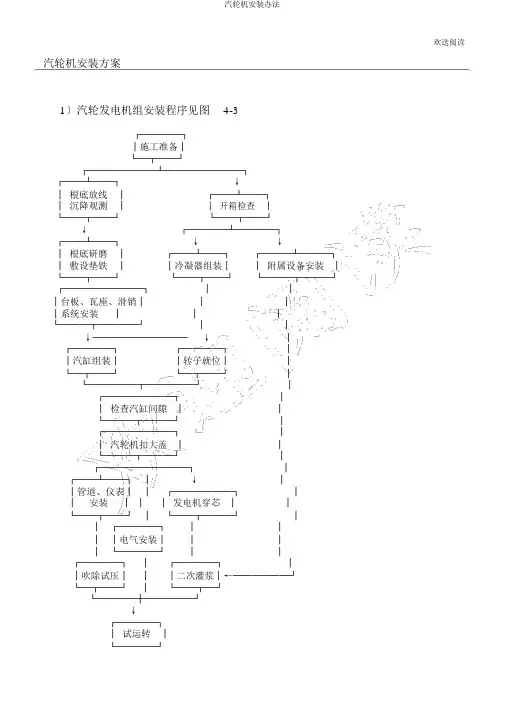

欢送阅读汽轮机安装方案1〕汽轮发电机组安装程序见图4-3┌────┐│施工准备│└─┬──┘┌───────┴────────┐┌──┴──┐↓│ 根底放线│┌──┴──┐│ 沉降观测││ 开箱检查│└──┬──┘└──┬──┘↓┌────┴────┐┌──┴──┐↓↓│ 根底研磨│┌──┴──┐┌───┴───┐│ 敷设垫铁││冷凝器组装││ 附属设备安装│└──┬──┘└──┬──┘└───┬───┘┌────────┐│││台板、瓦座、滑销││││系统安装│││└───┬────┘││↓────────── ↓│┌────┐┌────┐││汽缸组装││转子就位││└─┬──┘└─┬──┘│└─────┬─────┘│┌───────┐││ 检查汽缸间隙││└───┬───┘│┌───────┐││ 汽轮机扣大盖││└───┬───┘│┌─────────┐│┌──┴──┐│↓││管道、仪表││┌──────┐││安装│ ││ 发电机穿芯││└──┬──┘│└──┬───┘││┌────┐││││电气安装││││└────┘││┌────┐│┌────┐││吹除试压│││二次灌浆│←──────┘└─┬──┘│└──┬─┘└────┼─────┘↓┌────┐│ 试运转│└────┘汽轮发电机组安装程序图图 4-32〕根底验收、放线与沉降观测①土建应提供的技术文件a.主要设备根底及构筑物的有关验收记录。
