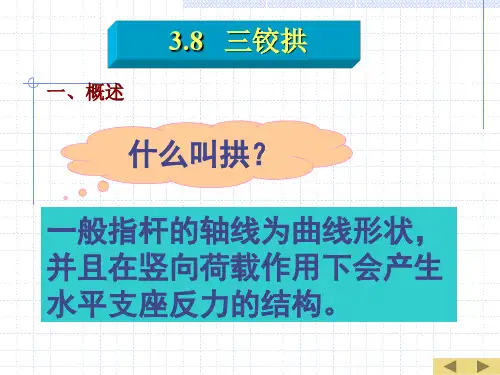

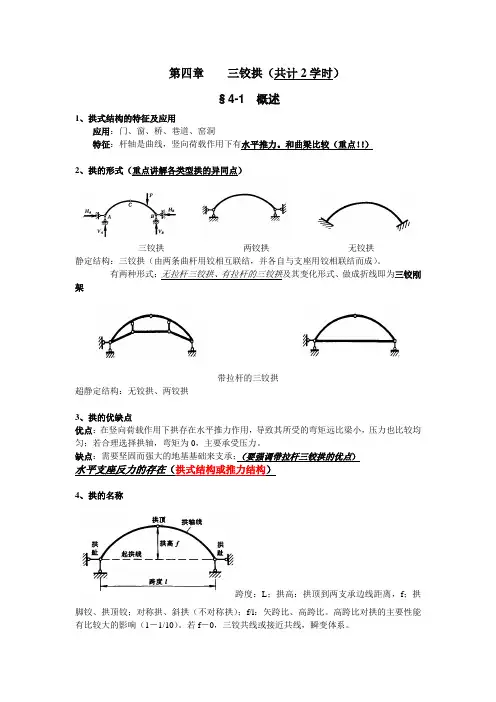

第四章三铰拱（共计2学时）§4-1 概述1、拱式结构的特征及应用应用：门、窗、桥、巷道、窑洞特征：杆轴是曲线，竖向荷载作用下有水平推力。
和曲梁比较（重点！！）2、拱的形式（重点讲解各类型拱的异同点）三铰拱两铰拱无铰拱静定结构：三铰拱（由两条曲杆用铰相互联结，并各自与支座用铰相联结而成）。
有两种形式：无拉杆三铰拱、有拉杆的三铰拱及其变化形式、做成折线即为三铰刚架带拉杆的三铰拱超静定结构：无铰拱、两铰拱3、拱的优缺点优点：在竖向荷载作用下拱存在水平推力作用，导致其所受的弯矩远比梁小，压力也比较均匀；若合理选择拱轴，弯矩为0，主要承受压力。
缺点：需要坚固而强大的地基基础来支承；（要强调带拉杆三铰拱的优点）水平支座反力的存在（拱式结构或推力结构）4、拱的名称跨度：L；拱高：拱顶到两支承边线距离，f；拱脚铰、拱顶铰；对称拱、斜拱（不对称拱）；f/l：矢跨比、高跨比。
高跨比对拱的主要性能有比较大的影响（1－1/10）。
若f－0，三铰共线或接近共线，瞬变体系。
平拱：两拱趾在同一水平线上的拱；斜拱：两拱趾不在同一水平线上的拱5、计算方法数解法、图解法§4-2 三铰拱的数解法（以竖向荷载作用下三铰平拱为例，本章重点）重点推导竖向荷载作用下三铰平拱的支座反力和内力的计算公式，并和相应简支梁进行比较。
一、支座反力的推导（此图要解释含义）三铰平拱承受竖向荷载作用：三铰拱相当梁：对三铰拱及相当梁结构，根据静力平衡条件（解释三铰结构的静力平衡方程形式）：∑===H B AHF H F FX ,0结论：（这是重点，帮助学生理解记忆，并要活用）（1）在竖向荷载作用下，三铰平拱的竖向反力与相当梁的竖向力相同，与拱轴形状及拱高无关；（2）三铰平拱在竖向荷载作用下，水平推力F H 等于相应梁C 截面的弯矩除以拱高而得。
F H 仅与荷载及三个铰的位置有关，而与拱轴无关。
（推广到三铰刚架在竖向荷载作用下水平支反力的计算）（即只与拱的矢跨比f/l 有关，f/l ↑，H ↓；f/l ↓，H ↑）和拱轴形状无关。
第4章其它类型桥梁构造简介中央电大工学院王圻1．拱桥的特点如何？答：梁式结构在竖向荷载作用下，支承处仅仅产生竖向支承反力，而拱式结构在竖向荷载的作用下，支承处不仅产生竖向反力，而且还产生水平推力。
由于这个水平推力的存在，拱的弯距将比同跨径的梁的弯距小很多，整个拱主要承受压力。
这样，拱桥不仅可以利用钢、钢筋混凝土等材料来修建，而且还可以根据拱的这个受力特点，充分利用抗压性能较好而抗拉性能较差的圬工材料（石料、砖等）来修建。
由圬工材料修建的拱桥称为圬工拱桥。
2．拱桥的主要优、缺点有哪些？答：拱桥的主要优点是：(1)跨越能力较大。
由于拱的截面应力分布远比梁均匀，故能较充分地发挥全截面材料的抗力性能。
(2)能充分做到就地取材。
与钢桥、钢筋混凝土梁桥相比，可节约大量钢材和水泥。
(3)外形美观。
(4)耐久性好，养护、维修费用少。
拱桥的主要缺点是：(1)自重较大，相应的水平推力也较大，增加了下部结构的工程数量，对地基条件的要求较高。
(2)由于拱桥水平推力较大，在连续多孔的大、中桥梁中，为防止一孔破坏而影响全桥的安全，需要采用较复杂的措施，或设置单向推力墩，增加了造价。
(3)上承式拱桥的建筑高度较高，当用于城市立体交叉及平原区的桥梁时，因桥面标高提高，而使两岸接线的工程量增大，或使桥面纵坡增大，既增大造价又对行车不利。
3．拱桥基本组成有哪些？各有何作用?答：拱桥的组成，如图4-1所示。
拱桥上部结构是由拱肋或拱圈（以下统称主拱圈）和拱上建筑两大部分组成。
主拱圈是拱桥的主要承重结构。
由于主拱圈是曲线形，车辆无法直接在弧面上行驶，所以，在桥面系与主拱圈之间需要有传递压力的构件或填充物，以使车辆能在平顺的桥面上行驶。
桥面系和这些传力构件或填充物统称为拱上结构或称拱上建筑。
拱桥下部结构由桥墩、桥台及基础等组成，用以支撑桥垮结构，并与两岸路堤相联结。
4．什么是实腹式拱桥和空腹式拱桥？答：上承式拱桥拱上建筑可做成实腹的或空腹的，相应的称为实腹式拱桥和空腹式拱桥。
