机械结构设计

机械结构设计规范编制审核批准发布日期目次1常用标准件优选清单2常用外购件优选清单3钣金件设计规范4焊接件设计规范5铸件设计规范6机加件设计规范7公差设计规范8便于装配、维护及可靠性设计规范9外观设计/表面处理规范10技术要求规范11常用材料及图样标注12结构设计检查表3.1弯曲棱边应与切割边垂直。

如不能保证，应在弯曲棱边和切割边的交汇处设计一个R 大于2倍板厚 的圆角。

如图1所示。

It 则卿竣过湾啡边情孔辻距理奪囱E 边的距划•童曲半径*2店的薄抵呈鼻改宙逹计沁设计 1 常用标准件优选清单常用标准件优选清单见附件，产品常用紧固标准件优选清表。

2 常用外购件优选清单2.1 选用原则满足性能指标，供货稳定，供货周期不超过2个月；性价比优，能够用其他品牌及型号替换 2.2 滚珠丝杆类 台湾TBI 、台湾上银 2.3 直线导轨类：台湾上银 2.4 减速器：2.4.1行星减速器：德国纽卡特（NEUGART ） 2.4.2 蜗轮蜗杆减速器：台湾成大3 钣金件设计规范S13.2弯曲棱边与槽孔棱边的距离应大于弯曲半径加2倍壁厚的距离，或者让槽孔横跨整个弯曲棱边。

如图2所示。

3.3复杂结构应组合制造。

将复杂结构分拆成几件简单结构，再组焊在一起。

如图3所示。

两亍结构坤拼芸第3页/共11页谡谖设计4焊接件设计规范图'4.1 几何连续性原则4.3焊缝根部优先受压焊缝根部有裂纹，易产生缺口作用。

焊缝根部承受拉载荷能力V 承受压载荷能力。

如图6所示。

应避免在几何突变处设置焊缝。

如果不能避免，则设定过渡结构。

如图4所示。

4.2避免焊缝重叠 应避免多条焊H闻轉阳皓构B875铸件设计规范5.1铸件壁厚宜薄、小，大的实体结构宜用空腔结构。

5.2应避免铸件厚薄不均。

5.3铸件应设计为受压件，不宜设计为受拉件。

5.4铸件应有排气孔。

5.5应减小后续加工余量。

6机加件设计规范6.1机加件应设退刀槽。

外螺纹退刀槽宽度宜设为三1.6倍螺距，内螺纹退刀槽宽宜设为度三2倍螺距。

机械结构设计中的创新设计
随着科技的发展和社会经济的不断发展，机械结构的设计也在不断的更新和升级。

特
别是在近年来，随着计算机技术的迅猛发展，机械结构的创新和设计变得更加容易和快捷，设计师可以更加专注于创新的思考，从而为用户提供更加稳定、节能、安全、耐用的机械
产品。

机械结构的创新设计主要是指设计师针对用户需求和使用环境，进行创新性的设计，
从而提升机械产品的功能和效率。

以下是一些机械结构的创新设计范例：
1. 自适应结构设计
自适应结构设计可以使机械产品在不同的工况下保持稳定的性能和效率。

例如，一些
自适应的制动器可以根据车速和路况自动调整制动力度，从而使驾驶过程更加安全和稳定。

另外，自适应结构还可以应用于振动控制和自动调节等领域。

2. 新材料应用
新材料的应用可以大大提高机械产品的强度、韧性、耐久性和抗腐蚀性能，从而延长
机械产品的使用寿命。

例如，现代航空发动机中，采用的高温合金材料可以适应高温高压
的工作环境，保证发动机的高效稳定运行。

3. 智能化控制系统
智能化控制系统可以使机械产品更加智能和高效。

例如，在工厂生产线上，可以采用
智能化控制系统对生产过程进行自动控制和监控，从而大大提高生产效率和质量。

另外，
在一些自动化设备中也可以采用智能化控制系统进行自动化控制和处理。

4. 模块化设计
模块化设计可以使机械产品更加易于维护和升级。

例如，某些机械设备采用了模块化
设计，可以方便地更换或升级关键部件，提升产品的可靠性和性能。

此外，模块化设计还
可以使机械产品更加灵活，方便用户根据需要进行组合和拆卸。

机械结构设计规范(1)
机械结构设计规范(1)
3.3 避免局部微观腐蚀环境准则
1. 不同金属是否有电接触？ 2. 通过加绝缘措施使不同金属没有电接触； 3. 有电接触的不同金属，哪是贱金属，哪是贵金属？如有螺栓、螺钉连
接的结构 4. 确定贱金属是不是要保护的防腐蚀部件（贱金属充当阳极被腐蚀），
如果是则采取系列措施，如果不是，则贵金属是被保护部件，牺牲贱 金属（阳极）被腐蚀，保护贵金属（阴极），则不必作技术处理 5. 金属是否被电解质包围；
机械结构设计规范(1)
3.7 腐蚀裕度准则
• 对腐蚀速率较慢、均匀的面腐蚀适用； 腐蚀速率和设备的设计寿命确定壁厚
机械结构设计规范(1)
3.8 最小比表面积准则
• 在容积相等的前提下，使受腐蚀的表面最小， 比表面积=表面积/体积
• 六面体>正方体>圆柱体>椭圆体>球体
某储液罐，10立方米容积，是用一个大罐 还是用十个小罐减少腐蚀更好一点？
机械结构设计规范(1)
2.1 薄板翻边准则
薄板（≤0.8mm）的零件，安装螺钉过孔位应有折边。
机械结构设计规范(1)
2.2 薄板零件禁攻丝准则
薄板（≤0.8mm）的零件禁止翻边攻丝
机械结构设计规范(1)
2.3 薄板件判定标准
确认是否有薄板件，判定标准：板厚和其长度相比小 得多的钢板，特点是横向抗弯能力差
机械结构设计规范(1)
2.10 避免小圆形卷边准则
r>1.5倍的板厚；不要完全的卷形。加强刚度，避免棱边划伤。
机械结构设计规范(1)
2.11 槽孔边不弯曲准则
弯曲棱边与槽孔的棱边的距离大于弯 曲半径+2倍壁厚的距离；或者让槽孔 横跨整个弯曲棱边。

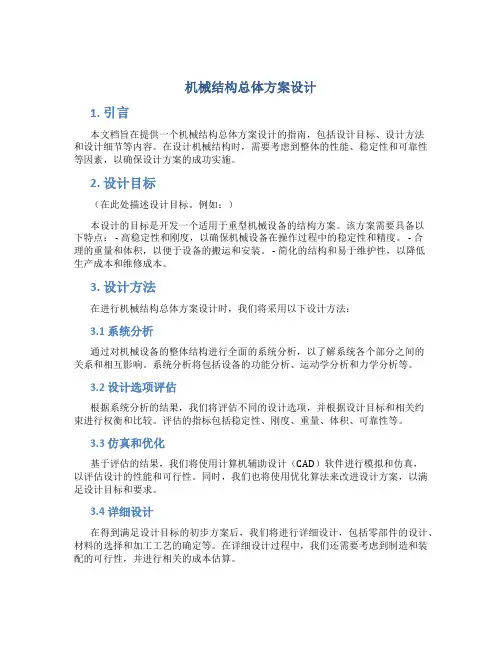

机械结构总体方案设计1. 引言本文档旨在提供一个机械结构总体方案设计的指南，包括设计目标、设计方法和设计细节等内容。

在设计机械结构时，需要考虑到整体的性能、稳定性和可靠性等因素，以确保设计方案的成功实施。

2. 设计目标（在此处描述设计目标。

例如：）本设计的目标是开发一个适用于重型机械设备的结构方案。

该方案需要具备以下特点： - 高稳定性和刚度，以确保机械设备在操作过程中的稳定性和精度。

- 合理的重量和体积，以便于设备的搬运和安装。

- 简化的结构和易于维护性，以降低生产成本和维修成本。

3. 设计方法在进行机械结构总体方案设计时，我们将采用以下设计方法：3.1 系统分析通过对机械设备的整体结构进行全面的系统分析，以了解系统各个部分之间的关系和相互影响。

系统分析将包括设备的功能分析、运动学分析和力学分析等。

3.2 设计选项评估根据系统分析的结果，我们将评估不同的设计选项，并根据设计目标和相关约束进行权衡和比较。

评估的指标包括稳定性、刚度、重量、体积、可靠性等。

3.3 仿真和优化基于评估的结果，我们将使用计算机辅助设计（CAD）软件进行模拟和仿真，以评估设计的性能和可行性。

同时，我们也将使用优化算法来改进设计方案，以满足设计目标和要求。

3.4 详细设计在得到满足设计目标的初步方案后，我们将进行详细设计，包括零部件的设计、材料的选择和加工工艺的确定等。

在详细设计过程中，我们还需要考虑到制造和装配的可行性，并进行相关的成本估算。

4. 设计细节在进行机械结构总体方案设计时，需要考虑到以下几个方面的设计细节：4.1 结构设计根据设备的功能和要求，确定合适的结构类型和布局。

设计结构时要考虑稳定性和刚度等因素，并使用适当的连接方式和结构支撑。

4.2 零部件设计对于机械结构的主要零部件，进行详细的设计，包括尺寸、形状和材料等。

设计过程中，要考虑到零部件的强度、刚度和耐磨性等要求。

4.3 运动学设计根据设备的运动要求，确定合适的运动学设计方案。
