拉萨市2020年高考物理一轮复习：23 实验：验证机械能守恒定律(II)卷

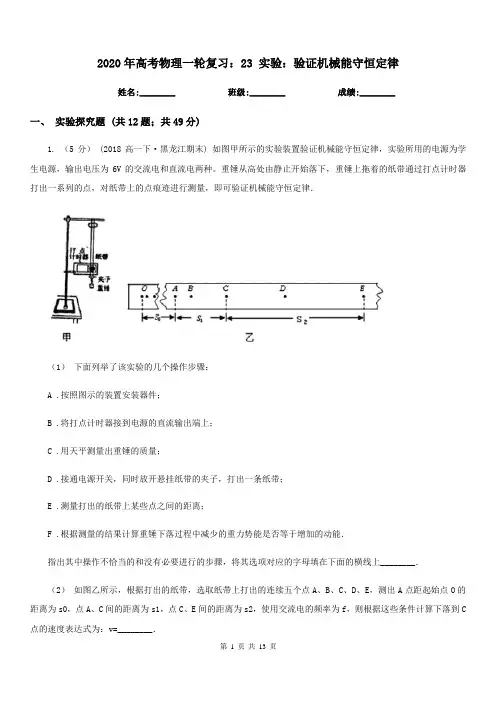

2020年高考物理一轮复习：23 实验：验证机械能守恒定律姓名:________ 班级:________ 成绩:________一、实验探究题 (共12题；共49分)1. （5分） (2018高一下·黑龙江期末) 如图甲所示的实验装置验证机械能守恒定律，实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种。

重锤从高处由静止开始落下，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点痕迹进行测量，即可验证机械能守恒定律．（1）下面列举了该实验的几个操作步骤：A .按照图示的装置安装器件；B .将打点计时器接到电源的直流输出端上；C .用天平测量出重锤的质量；D .接通电源开关，同时放开悬挂纸带的夹子，打出一条纸带；E .测量打出的纸带上某些点之间的距离；F .根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能．指出其中操作不恰当的和没有必要进行的步骤，将其选项对应的字母填在下面的横线上________．（2）如图乙所示，根据打出的纸带，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为s0，点A、C间的距离为s1，点C、E间的距离为s2，使用交流电的频率为f，则根据这些条件计算下落到C 点的速度表达式为：v=________．（3）在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤增加的动能，其主要原因是：________．2. （5分） (2018高一下·太仆寺旗期末) 在“验证机械能守恒定律”的实验中,打点计时器所用电源频率为50Hz,当地重力加速度的值为10m/s2,测得所用重物的质量为1.00kg.若按实验要求正确地选出纸带进行测量,量得连续三点A、B、C到第一个点的距离如图所示(相邻计数点时间间隔为0.02s),那么:（1） . 要验证重锤下落过程中符合机械能守恒,除了图示器材,以下实验器材必须要选取的有__________。

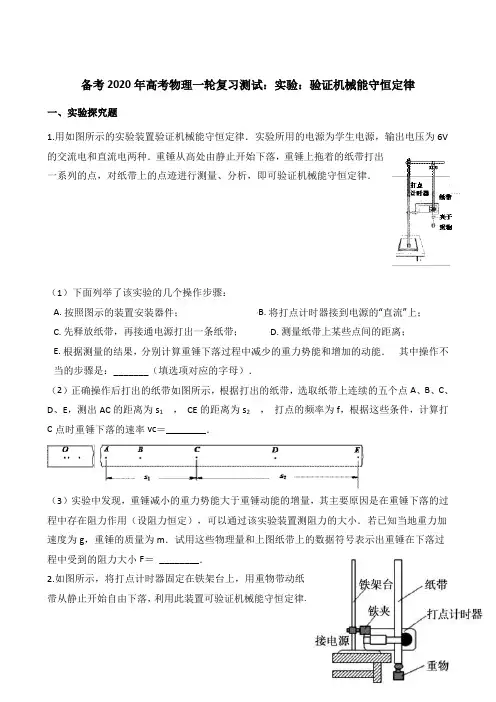

备考2020年高考物理一轮复习测试：实验：验证机械能守恒定律一、实验探究题1.用如图所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V 的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点迹进行测量、分析，即可验证机械能守恒定律．（1）下面列举了该实验的几个操作步骤：A. 按照图示的装置安装器件；B. 将打点计时器接到电源的“直流”上；C. 先释放纸带，再接通电源打出一条纸带；D. 测量纸带上某些点间的距离；E. 根据测量的结果，分别计算重锤下落过程中减少的重力势能和增加的动能．其中操作不当的步骤是：_______（填选项对应的字母）．（2）正确操作后打出的纸带如图所示，根据打出的纸带，选取纸带上连续的五个点A、B、C、D、E，测出AC的距离为s1，CE的距离为s2，打点的频率为f，根据这些条件，计算打C点时重锤下落的速率vc＝________．（3）实验中发现，重锤减小的重力势能大于重锤动能的增量，其主要原因是在重锤下落的过程中存在阻力作用（设阻力恒定），可以通过该实验装置测阻力的大小．若已知当地重力加速度为g，重锤的质量为m．试用这些物理量和上图纸带上的数据符号表示出重锤在下落过程中受到的阻力大小F＝________．2.如图所示，将打点计时器固定在铁架台上，用重物带动纸带从静止开始自由下落，利用此装置可验证机械能守恒定律.（1）供实验选择的重物有以下四个，应选择___________A. 质量为10g的砝码B. 质量为50g的塑料球C. 质量为200g的木球D. 质量为200g 的铁球（2）安装好实验装置，正确进行实验操作，从打出的纸带中选出符合要求的纸带，如下图所示，纸带的________端(选填“左”或“右’)与重物相连。

（3）上图中O点为打点起始点，且速度为零。

选取纸带上连续打出的点A、B、C、D、E、F、G作为计数点，为验证重物对应O点和F点机械能是否相等，并使数据处理简便，应测量O、F两点间的距离h1和E、G两点间的距离h2。

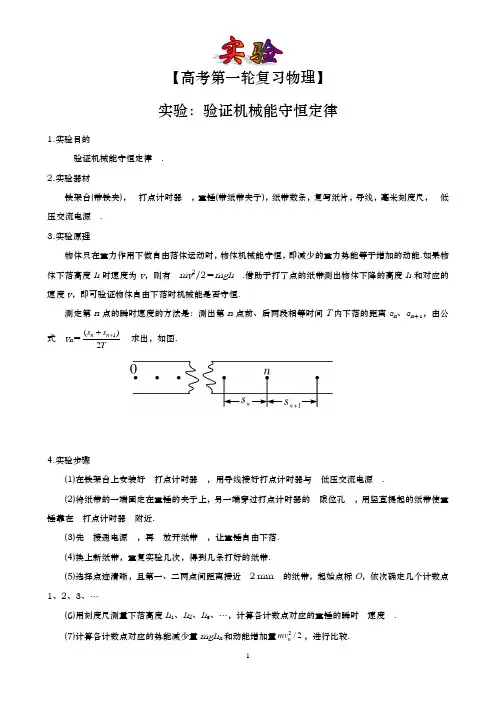

实验：验证机械能守恒定律1.实验目的验证机械能守恒定律 .2.实验器材铁架台(带铁夹)， 打点计时器 ，重锤(带纸带夹子)，纸带数条，复写纸片，导线，毫米刻度尺， 低压交流电源 .3.实验原理物体只在重力作用下做自由落体运动时，物体机械能守恒，即减少的重力势能等于增加的动能.如果物体下落高度h 时速度为v ，则有 mv 2/2＝mgh .借助于打了点的纸带测出物体下降的高度h 和对应的速度v ，即可验证物体自由下落时机械能是否守恒.测定第n 点的瞬时速度的方法是：测出第n 点前、后两段相等时间T 内下落的距离s n 、s n ＋1，由公式 v n ＝T s s n n 2)(1++ 求出，如图.4.实验步骤(1)在铁架台上安装好 打点计时器 ，用导线接好打点计时器与 低压交流电源 .(2)将纸带的一端固定在重锤的夹子上，另一端穿过打点计时器的 限位孔 ，用竖直提起的纸带使重锤靠在 打点计时器 附近.(3)先 接通电源 ，再 放开纸带 ，让重锤自由下落.(4)换上新纸带，重复实验几次，得到几条打好的纸带.(5)选择点迹清晰，且第一、二两点间距离接近 2 mm 的纸带，起始点标O ，依次确定几个计数点1、2、3、…(6)用刻度尺测量下落高度h 1、h 2、h 3、…，计算各计数点对应的重锤的瞬时 速度 .(7)计算各计数点对应的势能减少量mgh n 和动能增加量2/2n mv ，进行比较.重点难点突破一、注意事项 1.实验中打点计时器的安装，两纸带限位孔必须在同一竖直线上，以减小摩擦阻力.2.实验时，必须先接通电源，让打点计时器正常工作后才松开纸带让重锤下落.3.打点计时器必须接50 Hz 的低压交流电源.4.手提纸带上端时，注意不要晃动，可使手臂靠在某处，保证重物下落的初速度为零，并且纸带上打出的第一个点是清晰的一个小点.5.为减小测量h 值的相对误差，选取的各个计数点要离起始点远些.纸带也不宜过长，约40 cm 即可.6.本实验也可研究纸带上的第4点和后面的某点n 之间机械能是否守恒.这时需验证mgh n 4＝12mv 2n －12mv 24.这样做，可以避开第一点，至于第一点的点迹是否清晰，第1、2两点间的距离是否接近2 mm 便无关紧要了.实验中的任何清晰的纸带都可以用来验证机械能是否守恒.二、误差分析1.本实验的误差主要来源于纸带数据的处理，及点与点测量的读数上的误差和各种阻力产生的误差.还有必须先接通电源后放开纸带.2.实验上重物和纸带下落过程中要克服阻力做功，所以动能的增加量要小于势能的减少量.3.在验证机械能守恒定律时，如果以12v 2为纵轴，h 为横轴，根据实验数据绘出的12v 2-h 图线应是过原点的直线，才能验证机械能守恒定律.12v 2-h 图线的斜率等于g 的数值.【例】下面列出一些实验步骤：A.用天平测出重物和夹子的质量；B.将重物系在夹子上；C.将纸带穿过计时器，上端用手提着，下端夹上系住重物的夹子.再把纸带向上拉，让夹子靠近打点计时器；D.打点计时器接在学生电源交流输出端，把输出电压调至6 V(电源不接通、交流)；E.打点计时器固定放在桌边的铁架台上，使两个限位孔在同一竖直线上；F.在纸带上选取几个点，进行测量和记录数据；G.用秒表测出重物下落的时间；H.接通电源，待计时器响声稳定后释放纸带；I.切断电源；J.更换纸带，重新进行两次；K.在三条纸带中选出较好的一条；L.进行计算，得出结论，完成实验报告；M.拆下导线，整理器材.以上步骤，不必要的有，正确步骤的合理顺序是.【答案】AG；EDBCHIJIMKFL【例】在用落体法验证机械能守恒定律时，某同学按照正确的操作选得纸带如图.其中O是起始点，A、B、C是打点计时器连续打下的3个点.该同学用毫米刻度尺测量O到A、B、C各点的距离，并记录在图中(单位：cm).(1)这三个数据中不符合有效数字读数要求的是，应记作cm.(2)该同学用重锤在OB段的运动来验证力加速度g＝9.80 m/s2，他用AC段的平均速度作为跟B点对应的物体的瞬时速度，则该段重锤重力势能的减少量为，而动能的增加量为(均保留三位有效数字，重锤质量用m表示).这样验证的系统误差总是使重力势能的减少量动能的增加量，原因是 .(3)另一位同学根据同一条纸带，同一组数据，也用重锤在OB段的运动来验证机械能守恒，不过他数了一下，从打点计时器打下的第一个点O数起，图中的B是打点计时器打下的第9个点.因此他用v B＝gt 计算跟B点对应的物体的瞬时速度，得到动能的增加量为，这样验证时的系统误差总是使重力势能的减少量动能的增加量，原因是 .【答案】(1)OC；15.70 (2)1.22m；1.20m；大于；v是实际速度，因为有摩擦生热，减少的重力势能一部分转化为内能(3)1.23m；小于；v是按照自由落体计算的，对应的下落高度比实际测得的高度要大。

专题28 实验：验证机械能守恒定律一、实验目的 验证机械能守恒定律。

二、实验原理如图所示，质量为m 的重物从O 点自由下落，以地面作为零重力势能面，若果忽略空气阻力，下落过程中在任意两点A 和B 处重物的机械能守恒，即221122AA B B mv ngh mv ngh +=+，该式亦可写成221122BA B A mv mv mgh mgh -=-。

等式说明，重物重力势能的减少量等于动能的增加量。

为了方便，可以直接从开始下落的O 点至任意一点（如图中A 点）来进行研究，这时应有212Amv mgh =，该式即为本实验要验证的表达式，式中h 是重物从O 点下落至A 点的瞬时速度。

三、实验器材打点计时器，低压交流电源，带有铁夹的铁架台，纸带，复写纸，带架子的重物，刻度尺，导线。

四、实验步骤1．安装置：按装置图安装器材，沿竖直方向将打点计时器竖直固定在铁架台上，接好电路。

2．打纸带:将纸带的一端用夹子固定在重物上，另一端穿过打点计时器的限位孔，用手提着纸带使重物静止在靠近打点计时器的地方。

先接通电源，后松开纸带，让重物带着纸带自由下落。

更换纸带重复做3~5次实验。

3．选纸带（1）用212nn mv mgh =验证时，应选取点迹较为清晰，且1、2两点间的距离略小于或接近2 mm 的纸带。

（2）用221122BA mv mv mg h -=∆验证时，由于重力势能具有相对性，选择纸带时应选适当的点为基准点，只要后面的点迹清晰就可选用。

五、数据处理方法一：利用起始点和第n 点进行计算。

将实验数据代入mgh n 和212n mv ，在实验误差允许的条件下，若mgh n 和212n mv 相等，则验证了机械能守恒定律。

方法二：任取两点进行计算。

（1）任取两点A 、B ，测出h AB ，算出mgh AB 。

（2）算出221122BA mv mv -的值。

（3）在实验误差允许的条件下，若mgh AB =221122BA mv mv -，则验证了机械能守恒定律。
