当前位置：文档之家 › 中考物理(欧姆定律问题提高练习题)压轴题训练附答案

中考物理(欧姆定律问题提高练习题)压轴题训练附答案

  • 格式：doc
  • 大小：801.00 KB
  • 文档页数：20

一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0B ．R x ＝201I R IC ．R x ＝2012I R I I -D ．R x ＝121I I I -R 0【答案】C 【解析】 【分析】 【详解】由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。

2．如图所示，电源电压保持不变，R 1、R 2为定值电阻，闭合开关S ，将滑动变阻器的滑片P 向左滑动一段距离，下列判断正确的是（ ）A ．电压表V 1的示数一定变大B ．定值电阻R 1与R 2消耗的电功率之和一定变小C ．电压表V 1示数的变化的大小小于电压表V 2示数的变化的大小D ．电压表V 1示数的变化的大小与电流表示数的变化的大小的比值不变 【答案】ABD 【解析】 【分析】 【详解】实物图转化为电路图，如下图所示；从电路图可以看到，这是一个串联电路，滑动变阻器、定值电阻R 1、R 2串联接在电路中，电压表V 1测的是滑动变阻器的电压，电压表V 2测的是定值电阻R 1和R 2的电压之和；A ．闭合开关S ，将滑动变阻器的滑片P 向左滑动一段距离，电路中的总电阻变大，电流变小，根据U IR =可知，定值电阻R 1、R 2的总阻值大小不变，那么它们两端的电压在变小，根据串联电路的电压规律可知，滑动变阻器的电压在变大，即电压表V 1的示数在变大，A 正确；B ．由上述可知，定值电阻R 1与R 2的总阻值之和是不变的，其电流在变小，根据2P I R =可知，定值电阻R 1与R 2消耗的电功率之和一定变小，B 正确；C ．这是一个串联电路，电压表V 1的示数与电压表V 2示数之和等于电源电压的大小，电源电压大小不变，那么在将滑动变阻器的滑片P 向左滑动一段距离过程中，电压表V 1的示数增加量等于电压表V 2示数的减小量，即电压表V 1示数的变化的大小等于电压表V 2示数的变化的大小，不是小于，C 错误；D ．电压表V 1示数的变化的大小等于电压表V 2示数的变化的大小，根据U IR =可知()()''12221212--U U U U I R R I R R ∆=∆==++那么22112'-U U U R R I I I I∆∆∆+===∆∆ 由于定值电阻R 1与R 2的总阻值之和是不变的，即12R R +大小不变，那么1U I∆∆大小不变，即电压表V 1示数的变化的大小与电流表示数的变化的大小的比值不变；D 正确。

故选ABD 。

3．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

4．如图甲所示，是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响，阻值随压力的增大而减小)，与一电压表和两个合适阻值的电阻、电源组成电路，如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响)，则电压表的示数变化是（ ）A．变大B．变小C．先变小后变大D．先变大后变小【答案】C【解析】【详解】由图甲可知，0℃缓慢加热到10℃的过程中，水的体积先减小后增大，由ρ=mV可知，水的质量一定时，水的密度先增大后减小；因为压敏电阻在烧杯中的位置一定，即压敏电阻下面水的体积一定，并且压敏电阻下面部分水的质量先增大后减小，则压敏电阻上面水的质量先减小后增大，所以水平面上物体的压力和自身的重力相等，即压敏电阻受到的压力先减小后增大；又因为压敏电阻的阻值随压力的增大而减小，所以电路中的总电阻先增大后减小；由I=UR可知，电路中的电流先减小后增大；由U=IR可知，定值电阻R1两端的电压先减小后增大，即电压表的示数先变小后变大，故选C。

5．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。

闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（）A．R1的阻值为20ΩB．电压表的变化范围是3V~6VC．滑动变阻器的取值范围是6Ω~40ΩD．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为6V30Ω0.2AU R I ===大大小 电路的最小功率为221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。

故选B 。

6．实验中，某同学认为在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0也可以测量未知电阻R x 的阻值，并设计了电路图，下列图中不可以实现测量R x 阻值的电路图是（）A ．B ．C ．D ．【答案】B 【解析】 【分析】 【详解】A ．当开关闭合时，R 0短路，电压表测电源电压，设此时示数为U 1；当开关断开时，R 0与R x 串联，电压表测R x 的电压，设此时示数为U 2，则此时R 0两端的电压为U 1-U 2；根据串联电路电流处处相等可列出等式1220XU U U R R -= R x 可求出，故此电路可以测出R x 阻值；故A 不符合题意；B ．当开关闭合时，R x 被短路，电压表测电源电压，当开关断开时，R X 与R 0串联，电压表仍测电源电压，无法推导出通过R x 的电流，故此电路不能测出R x 阻值；故B 符合题意；C ．当开关掷到1档时，只有R X 接入电路，电压表示数等于电源电压，设此时示数为U 1，当开关掷到2档时，R x 与R 0串联，电压表测R x 的电压，设此时示数为U 2，则此时R 0两端电压为U 1-U 2，根据串联电路电流处处相等可列出等式212X 0U U U R R -= 可求出出R x ，故此电路可以测出R X 阻值；故C 不符合题意；D ．当开关掷到1档时，只有R 0接入电路，电压表示数等于电源电压，设此时示数为U 1，当开关掷到2档时，R x 与R 0串联，电压表测R 0的电压，设此时示数为U 2，则此时R X 两端电压为U 1-U 2，根据串联电路电流处处相等可列出等式212X 0U U U R R -= 可求出出R x ，故此电路可以测出R x 阻值；故D 不符合题意。

故选B 。

7．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。

(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

合集下载

2020-2021【物理】中考物理欧姆定律压轴题提高专题练习附答案解析

2020-2021【物理】中考物理欧姆定律压轴题提高专题练习附答案解析

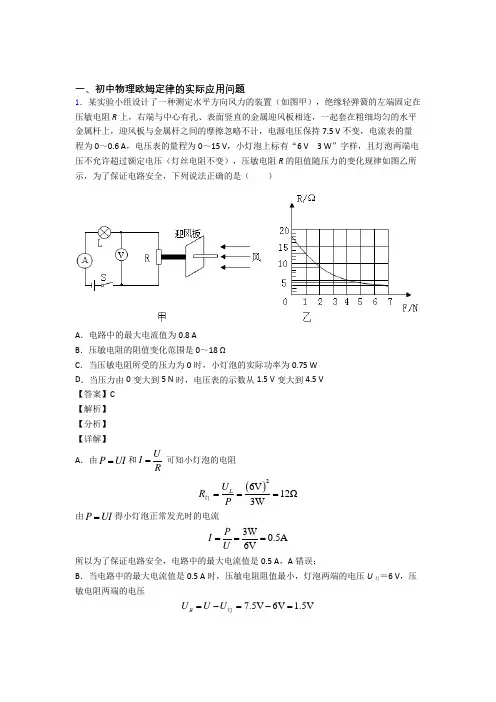

一、初中物理欧姆定律的实际应用问题1．某实验小组设计了一种测定水平方向风力的装置（如图甲），绝缘轻弹簧的左端固定在压敏电阻R 上，右端与中心有孔、表面竖直的金属迎风板相连，一起套在粗细均匀的水平金属杆上，迎风板与金属杆之间的摩擦忽略不计，电源电压保持7.5 V 不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，小灯泡上标有“6 V 3 W ”字样，且灯泡两端电压不允许超过额定电压（灯丝电阻不变），压敏电阻R 的阻值随压力的变化规律如图乙所示，为了保证电路安全，下列说法正确的是（ ）A ．电路中的最大电流值为0.8 AB ．压敏电阻的阻值变化范围是0～18 ΩC ．当压敏电阻所受的压力为0时，小灯泡的实际功率为0.75 WD ．当压力由0变大到5 N 时，电压表的示数从1.5 V 变大到4.5 V【答案】C【解析】【分析】【详解】A ．由P UI =和U I R= 可知小灯泡的电阻 ()26V 12Ω3WL U R P ===灯 由P UI =得小灯泡正常发光时的电流 3W 0.5A 6VP I U === 所以为了保证电路安全，电路中的最大电流值是0.5 A ，A 错误；B ．当电路中的最大电流值是0.5 A 时，压敏电阻阻值最小，灯泡两端的电压U 灯＝6 V ，压敏电阻两端的电压7.5V 6V 1.5V R U U U --===灯由U I R = 得压敏电阻的阻值 1.5V 3Ω0.5AR U R I === 由图乙可知，当F ＝0时，压敏电阻的阻值最大，压敏电阻此时的阻值是18 Ω，所以压敏电阻的阻值变化范围是3～18 Ω，B 错误；C ．当压敏电阻所受的压力为0时，压敏电阻R ＝18 Ω，电路中的电流为7.5V 0.25A 12Ω18ΩU U I R R R '====++总灯 小灯泡的实际电压为 0.25A 12Ω3V U I R '⨯===灯灯小灯泡的实际功率为3V 0.25A 0.75W P U I '⨯===灯灯C 正确；D ．当压力为0时，压敏电阻R ＝18 Ω，压敏电阻的电压为0.25A 18Ω 4.5V U I R ='=⨯=当压力为5 N 时，压敏电阻R ＝4 Ω，电路中电流7.5V 15A 12Ω4Ω32U I R R ''===++灯 则15A 4Ω 1.875V 32R U I R "=⨯== 当压力由0增大到5 N 时，电压表的示数会从4.5 V 减小到1.875 V ，D 错误；故选C 。

中考物理(欧姆定律的计算问题提高练习题)压轴题训练及答案

中考物理(欧姆定律的计算问题提高练习题)压轴题训练及答案

一、欧姆定律的计算问题难题易错题1．某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光（ ）A ．应并联一段15cm 长的电阻线B ．应串联一段20cm 长的电阻线C ．二段30cm 长的电阻线并联后与灯串联D ．应串联一段15cm 长的电阻线【答案】C【解析】【分析】【详解】A ．电源电压6V ，小灯泡额定电压1.5V ，根据串并联电路电压规律，应串联一段合适长度的电阻线进行分压，才能保证小灯泡在使用时不至于因为电压太大而烧毁，A 选项不符合题意；BCD ．串联电路中电流值处处相等，由题可知电阻线允许通过的最大电流为0.2A ，小灯泡的额定电流 1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流，故单纯将电阻线与灯泡串联不能保证灯泡正常发光，需将电阻线并联分流后再与灯泡串联。

又由串联电路电源电压等于各部分用电器两端电压之和。

则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R U R U = 有4.5V 5Ω1.5VR= 解得电阻线并联后总阻值并15ΩR =。

电阻线规格为“1Ω/cm 0.2A ”，则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R R R R R ===+ BD 不符合题意，C 符合题意。

故选C 。

2．已知R 1:R 2=2:3，开关S 由断开到闭合，图中电流表先后示数之比为2:5的电路是（ ）A ．B ．C ．D ．【答案】AD【解析】【详解】A ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，根据欧姆定律可知，电路中的电流大小是'125U U I R R R==+ 当开关S 闭合时，只有电阻R 1接入电路中，根据欧姆定律可知，电路中的电流大小是 ''12U U I R R == 所以电流表先后示数之比是'''::2:552U U I I R R== 选项A 符合题意； B ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，电路中的电流大小是'125U U I R R R==+ 当开关S 闭合时，只有电阻R 2接入电路，电路中的电流大小是 ''23U U I R R == 所以电流表先后示数之比是'''::3:553U U I I R R== B 项不合题意； C ．从图中可以看到，开关S 断开时，只有电阻R 1接入电路中，电路中的电流大小是'12U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是121265R R R R R R ==+总 电路中的电流大小是 ''56U U I R R==总 所以电流表先后示数之比是 '''5::3:526U U I I R R== C 项不合题意； D ．从图中可以看到，开关S 断开时，只有电阻R 2接入电路，电路中的电流大小是'23U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是65R R =总，电路中的电流大小是 ''56U U I R R==总 所以电流表先后示数之比是 '''5::2:536U U I I R R== 选项D 符合题意3．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S ，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。

2020-2021 中考物理(欧姆定律问题提高练习题)压轴题训练及答案

2020-2021 中考物理(欧姆定律问题提高练习题)压轴题训练及答案

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。

(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况； (2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值； (3)为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值； (4)由(2)(3)得出滑动变阻器允许调节的范围。

物理欧姆定律提高练习题压轴题训练含详细答案

物理欧姆定律提高练习题压轴题训练含详细答案

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行图象，小灯泡和电阻的连接情况实验．图甲中的A、B分别为小灯泡和定值电阻的I U如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

3．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R 是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A ．B ．C ．D ．【答案】C【解析】【详解】A ．由图知，R 与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A 不符合题意；B ．由图知，R 与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B 不符合题意；CD ．电路中R 与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由U I R= 可知，电路中的电流越小，由U IR =可知，R 两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．4．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
