建筑制图试卷A(A4打印之后变A3)

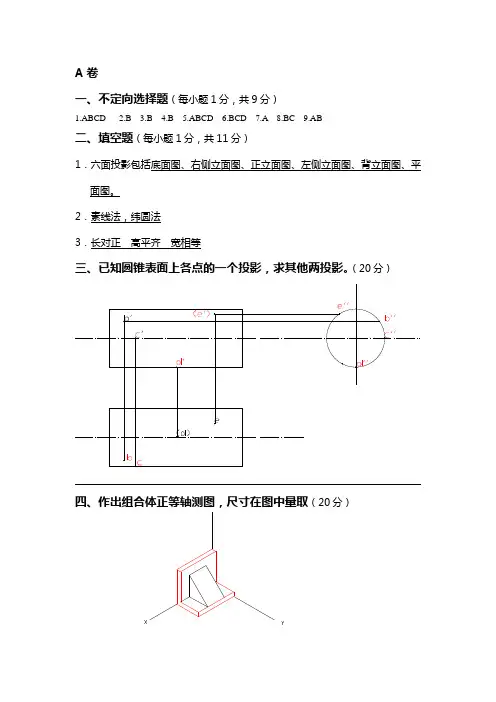

A卷
一、不定向选择题（每小题1分，共9分）
1.ABCD
2.B
3.B
4.B
5.ABCD
6.BCD
7.A
8.BC
9.AB
二、填空题（每小题1分，共11分）
1．六面投影包括底面图、右侧立面图、正立面图、左侧立面图、背立面图、平面图。

2．素线法，纬圆法
3．长对正高平齐宽相等
三、已知圆锥表面上各点的一个投影，求其他两投影。

（20分）
四、作出组合体正等轴测图，尺寸在图中量取（20分）
五、已知房屋的平面图和正立面图，内外门窗同高，试画出1—1剖
六、按所给条件作出已知拱门洞的透视。

（20分）
B卷
一、不定向选择题（每小题1分，共9分）
1.ABCD
2.B
3.B
4.B
5.ABCD
6.BCD
7.A
8.BC
9.AB
二、填空题（每小题1分，共11分）
1．六面投影包括底面图、右侧立面图、正立面图、左侧立面图、背立面图、平面图。

2．素线法，纬圆法
3．长对正高平齐宽相等
三、已知圆锥表面上各点的一个投影，求其他两投影。

（20分）
四、作出组合体正等轴测图，尺寸在图中量取（20分）
五、已知房屋的平面图和正立面图，内外门窗同高，试画出1—1剖
六、作出A、B、C、D、E的透视，柱高已给定。

（20分）。

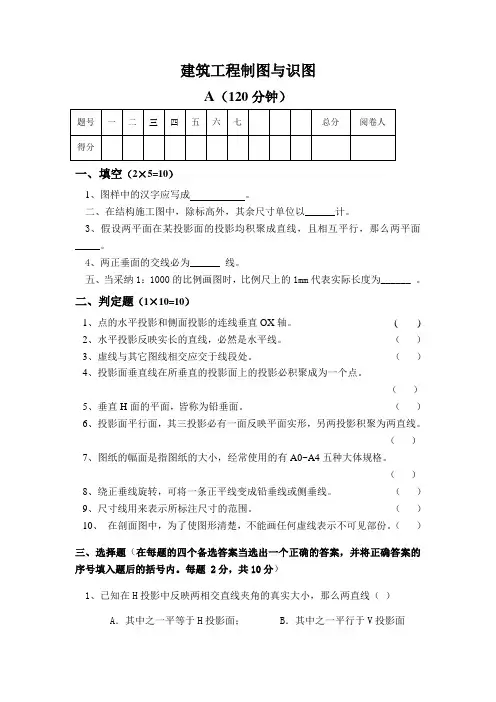

建筑工程制图与识图A（120分钟）一、填空（2×5=10）1、图样中的汉字应写成。

二、在结构施工图中，除标高外，其余尺寸单位以______计。

3、假设两平面在某投影面的投影均积聚成直线，且相互平行，那么两平面_____。

4、两正垂面的交线必为______ 线。

五、当采纳1：1000的比例画图时，比例尺上的1mm代表实际长度为______ 。

二、判定题（1×10=10）1、点的水平投影和侧面投影的连线垂直OX轴。

( )2、水平投影反映实长的直线，必然是水平线。

（）3、虚线与其它图线相交应交于线段处。

（）4、投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。

（）5、垂直H面的平面，皆称为铅垂面。

（）6、投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。

（）7、图纸的幅面是指图纸的大小，经常使用的有A0~A4五种大体规格。

（）8、绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。

（）9、尺寸线用来表示所标注尺寸的范围。

（）10、在剖面图中，为了使图形清楚，不能画任何虚线表示不可见部份。

（）三、选择题（在每题的四个备选答案当选出一个正确的答案，并将正确答案的序号填入题后的括号内。

每题 2分，共10分）1、已知在H投影中反映两相交直线夹角的真实大小，那么两直线（）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面二、在正等测投影中，变形系数（即轴向伸缩系数）（）相等。

A． p, q； B． p, r； C． p, q, r； D． q, r3、已知水平、正立面投影图，正确的侧立面投影图是( )。

4、尺寸线用来表示A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小五、粗实线一样用途为A、可见轮廓线B、不可见轮廓线C、要紧可见轮廓线D、图例线四、依照立体图，补全投影图中的图线。

（10分）五、依照形体的两面投影，做出第三面投影图。

第 1 页 共 6 页 第 2 页 共 6 页7.图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为(C)。

A.1：2：4B.2：4：lC.4：2：1D.2：1：4 8.丁字尺的用途是(D)。

A.画曲线用的B.放大或缩小线段长度用的C.画圆用的D.画水平线用的 9.图样上的尺寸数字代表(B)。

A.图样上线段的长度B.物体的实际尺寸C.随比例变化的尺寸D.图样乘比例的长度10.三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是(D)。

A.立面投影反映物体的长度和高度B.水平面投影反映物体的长度和宽度 c.侧面投影反映物体的高度和宽度 D.立面投影反映物体的宽度和高度 11.“长对正、高平齐、宽相等”的投影规律只适用于(C)。

A.透视图 B.正轴测图C.三面正投影图D.正面斜二测图12、.定位轴线竖向编号(垂直方向)的编号正确的是(A)。

A.大写拉丁字母，从下至上B.大写拉丁字母，从上至下C.阿拉伯数字，从左往右D.阿拉伯数字，从右往左 13、建筑总平面图的内容不包括(B)。

A.房屋的位置和朝向B.房屋的高度C.房屋的平面形状D.地形地貌 14、在建筑平面图中，被水平剖切到的墙、柱断面轮廓线用(C)表示。

A.细实线 B.中实线 c.粗实线 D.粗虚线 15、绝对标高只标注在建筑(A)上。

A.总平面图B.剖面图C.平面图D.立面图 16、附加轴线的编号用(A)表示。

A.分数B.大写拉丁字母C.阿拉伯数字D.希腊字母17、.图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以(C)为单位。

A.分米 B.厘米 C.毫米 D.微米18、.表示新建房屋所在基地范围内的平面布置、具体位置及周围情况，也是一个建设项目的总体布局的是( A)A.建筑总平面图B.建筑平面图c.建筑立面图D.建筑详图19、.建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。

立面 图的命名方法不包括(A)。

2014年工程制图A试卷及答案一、填空题（28 分，每小题 2分）1.根据《机械制图图纸幅面和格式》的规定，图纸的基本图幅有( 5 种，幅面代号分别为A0、A1、A2、( A3 和A4 。

P32.根据《尺寸注法》,一个完整的尺寸应由尺寸界线、尺寸线及( 数字和符号组成，在标注时尽可能使用符号或者速写词，例如均布、厚度的符号分别为EQS、（ t ）。

P113．投影法分(中心投影和（平行投影）两大类。

P334.通常物体的三视图主要包括（主视图）、俯视图和侧视图；在三视图的投影关系中，反映了物体上所有几何元素3个投影之间的对应关系分别是长对正、( 高齐平和宽相等；P395．在点的三面投影图中，aax反映点A到（V）面的距离，a’az反映点A到(W面的距离。

P406.工程上经常使用的单一几何形体的柱、锥、球、环等称为基本几何体，可分为：平面立体和（曲面立体）；在表示平面立体的投影时，可见的平面或者棱线的投影，即轮廓线画成粗实线，不可见的轮廓线画成（虚线）。

P667．绘制机械图样时采用的比例，为( 图样机件要素的线性尺寸与（实际）机件相应要素的线性之比。

8．正垂面上的圆在V面上的投影为（直线），在H面上的投影形状为（椭圆）。

P849．正等轴测图的伸缩系数是（ 0.82 ），简化伸缩系数是（ 1 ）。

10.同一机件如采用不同的比例画出图样，则其图形大小（不同），但图上所标注的尺寸数值是（一样的）。

11.图形是圆、大于半圆注（直径）尺寸；图形是半圆、小于半圆注（半径）尺寸。

12.平面与立体相交，立体被平面截切所产生的表面交线，称为（截交线），该平面称为截平面，截交线围成的平面图形为（截断面）。

P8213. 点的绝对坐标可表示为（ X,Y ）点的相对坐标可表示为[@(X,Y]。

14.30°在CAD中的字符代码是（ 30%%D ）,直径Φ30在CAD中的字符代码是%%C30，±在CAD中的字符代码是（ %%P ）。
