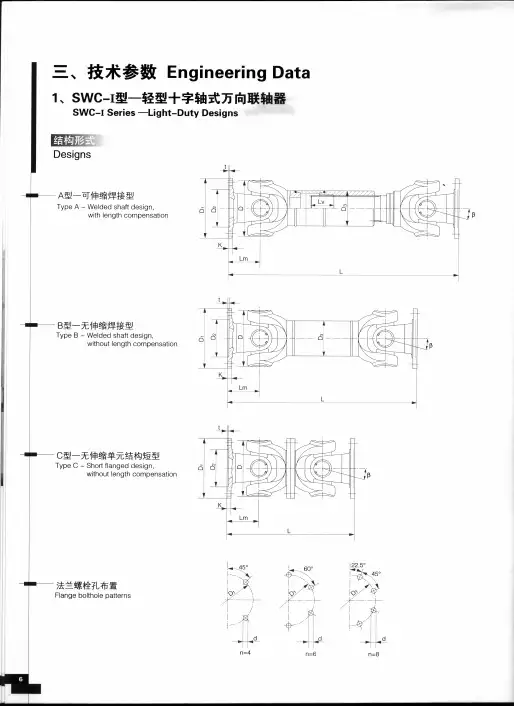

SWC-I轻型十字轴式万向联轴器技术资料

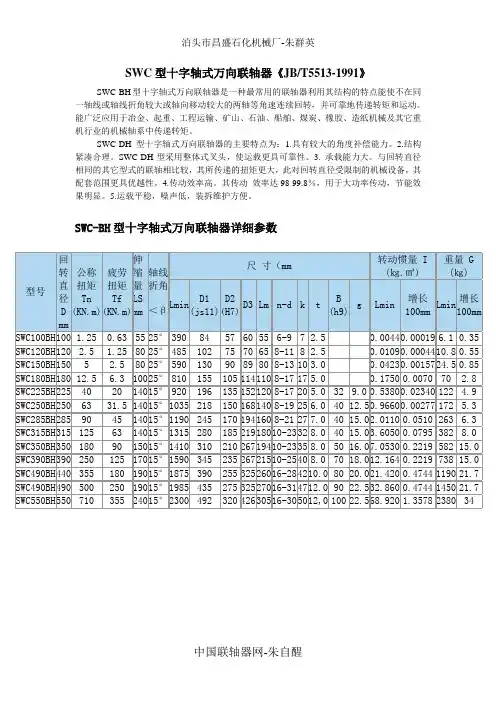

SWC型十字轴式万向联轴器《JB/T5513-1991》SWC-BH型十字轴式万向联轴器是一种最常用的联轴器利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。

能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-DH型十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力。

2.结构紧凑合理。

SWC-DH型采用整体式叉头，使运载更具可靠性。

3. 承载能力大。

与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。

4.传动效率高。

其传动效率达98-99.8％，用于大功率传动，节能效果明显。

5.运载平稳，噪声低，装拆维护方便。

SWC-BH型十字轴式万向联轴器详细参数型号回转直径Dmm公称扭矩Tn(KN.m)疲劳扭矩Tf(KN.m)伸缩量LSmm轴线折角＜β尺寸（mm转动惯量 I(㎏.㎡)重量 G(㎏)LminD1(js11)D2(H7)D3 Lm n-d k tB(h9)g Lmin增长100mmLmin增长100mmSWC100BH 100 1.25 0.63 55 25°390 84 57 60 55 6-9 7 2.5 0.0044 0.00019 6.1 0.35 SWC120BH 120 2.5 1.25 80 25°485 102 75 70 65 8-11 8 2.5 0.0109 0.00044 10.8 0.55 SWC150BH 150 5 2.5 80 25°590 130 90 89 80 8-13 10 3.0 0.0423 0.00157 24.5 0.85 SWC180BH 180 12.5 6.3 100 25°810 155 105 114 110 8-17 17 5.0 0.1750 0.0070 70 2.8 SWC225BH 225 40 20 140 15°920 196 135 152 120 8-17 20 5.0 32 9.0 0.5380 0.02340 122 4.9 SWC250BH 250 63 31.5 140 15°1035 218 150 168 140 8-19 25 6.0 40 12.5 0.9660 0.00277 172 5.3 SWC285BH 285 90 45 140 15°1190 245 170 194 160 8-21 27 7.0 40 15.0 2.0110 0.0510 263 6.3 SWC315BH 315 125 63 140 15°1315 280 185 219 180 10-23 32 8.0 40 15.0 3.6050 0.0795 382 8.0 SWC350BH 350 180 90 150 15°1410 310 210 267 194 10-23 35 8.0 50 16.0 7.0530 0.2219 582 15.0 SWC390BH 390 250 125 170 15°1590 345 235 267 215 10-25 40 8.0 70 18.0 12.164 0.2219 738 15.0 SWC490BH 440 355 180 190 15°1875 390 255 325 260 16-28 42 10.0 80 20.0 21.420 0.4744 1190 21.7 SWC490BH 490 500 250 190 15°1985 435 275 325 270 16-31 47 12.0 90 22.5 32.860 0.4744 1450 21.7 SWC550BH 550 710 355 240 15°2300 492 320 426 305 16-30 50 12,0 100 22.5 68.920 1.3578 2380 34以上由中国联轴器网万向联轴器专栏提供转载。

护简便表1-1是国内外联轴器同类产品性能对照表。
表1-1国内外联轴器同类产品性能对照表
型号及名称
回转直径
D/mm
公称扭矩T
n
/KNm
轴线折角β
≤°
梅花万向接轴50～400 25～12500 2
滑块式万向接轴40～330 50～3000 10
弧形齿接轴225～680 40～2000 3
EQW型十字轴式万向联轴器240 15 12
联轴器》和JB 5513-91《SWC型整体叉头十字轴式万向联轴器》，这是当前国
内外应用范围最广、用量最大的三种不同结构形式的十字轴式万向联轴器。如
德国的GWB公司和Voith公司分别生产SWP型和SWC型，日本的Koyo公司
ПAJico公司分别生产SWZ型和SWP型，而美国和意大利则生产SWB型、SWZ
代，马钢公司才在引进德国的一款机器设备中发现了这一产品，在当时国内的
联轴器行业内来看，无疑是十分先进的。之后，国内才通过对这一产品的实体
测绘和技术攻克，并参照西德Voith公司SW和CW系列产品，推出了这种新
型的万向联轴器。
课题的研究对象
十字轴是汽车上转向节必备的零件之一，在传动系统中，承载较大，在结构
型和SWP型。从我国制订的三项标准，无论是对联轴器的性能参数还是有关主
要件的材料力学性能、热处理、尺寸偏差、形位公差、表明粗糙度等技术要求
均作了规定，其技术水平已达到国外先进国家同类产品的水平。标准规定的主
要技术指标为：回转直径为φ100～φ1200mm，可传递转矩为2.5～9000kN.m，
轴线倾角为5°～25°，伸缩量达1000mm。国外对SWC型十字轴式万向联轴器的研究要早于我国，其中西德Voith

SWC型万向联轴器计算及选型史丽芳【期刊名称】《《现代冶金》》【年(卷),期】2019(047)004【总页数】2页(P59-60)【关键词】万向联轴器; 机架辊; 电机; 转矩【作者】史丽芳【作者单位】常州宝菱重工机械有限公司江苏常州 213019【正文语种】中文【中图分类】TH133.41 概述机架辊万向联轴器两端法兰连接，与SWC型万向联轴器只是两端的连接方式不同，其他方面完全适用，如图1所示。

故可依据机械设计手册进行SWC型万向联轴器的选型计算。

图1 万向联轴器布置图2 SWC型万向联轴器计算公式万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。

计算转矩由下式求出：Tc=KT(1)(2)式中 T为理论转矩(N·m)；Tc为计算转矩(N·m)；Pw为驱动功率(kW)；n为工作转速(r/min)；K为工作情况系数，如表1所示。

一般情况下按传递转矩和轴承寿命选择万向联轴器，也可根据机械设备的具体使用要求，只校核强度或轴承寿命。

表1 工作情况系数K载荷性质设备名称K轻冲击载荷发电机、离心机、通风机、木工机械皮带运输机、造纸机1.1-1.3中冲击载荷压缩机(多缸)、活塞泵(多柱塞)、小型型钢轧机、连续线材轧机、运输机械主传动1.3-1.8重冲击载荷船舶驱动、运输辊道,连续管轧机,连续工作辊道、中型型钢轧机、压缩机(单缸)、活塞泵(单柱塞)、搅拌机、压力机、矫直机、起重机主传动、球磨机2-3特重冲击载荷起重机辅助传动、破碎机、可逆工作辊道、卷取机、破鳞机、初轧机3-5极重冲击载荷机架辊道、厚板剪切机6-15按下式进行强度校核Tc≤Tn或Tc≤Tf或Tc≤Tp(3)式中 Tc为计算扭矩(N·m)；Tn为公称扭矩(N·m)；Tp为在交变载荷下按疲劳强度所允许的转矩(N·m)；Tp为在脉动载荷下按疲劳强度所允许的转矩(N·m)，Tp=1.45Tp。

swc型万向联轴器标准SWC型万向联轴器是一种标准化的联轴器，广泛应用于各种机械设备中。

它具有承载能力强、传动效率高、安装维护方便等特点，因此备受工程师和设计师的青睐。

在本文中，我们将对SWC型万向联轴器的标准进行详细介绍，包括其结构特点、性能参数、安装注意事项等内容，希望能为相关行业的专业人士提供一些参考和帮助。

首先，我们来看SWC型万向联轴器的结构特点。

SWC型联轴器由两个对称的轴承壳体和连接在其中的两根轴组成，轴承壳体内部装有摩擦片和弹簧，能够实现轴的弯曲和扭转补偿。

此外，联轴器的外壳采用铸铁或钢板焊接而成，具有较高的强度和刚性，能够保证联轴器在高速运转时不产生振动和噪音。

其次，SWC型万向联轴器的性能参数也是设计和选择时需要考虑的重要因素。

首先是额定扭矩和扭矩传递范围，这直接影响了联轴器在工作时的传动效率和稳定性。

另外，还需要考虑联轴器的轴向尺寸、轴孔直径、轴孔长度等参数，以确保联轴器能够正确安装和连接在设备上。

此外，还需要考虑工作温度范围、防护等级、防爆等级等特殊要求，以满足不同工况下的使用需求。

在安装SWC型万向联轴器时，需要注意一些细节和技巧。

首先，在安装前需要对联轴器进行检查，确保其外观无损伤，轴孔无变形和磨损。

其次，在安装时需要保证两端轴线的对齐度，以减小轴的弯曲和扭转，延长联轴器的使用寿命。

另外，还需要对联轴器进行润滑和调试，确保其正常工作。

最后，需要定期对联轴器进行检查和维护，及时发现和处理问题，以确保设备的安全和稳定运行。

总的来说，SWC型万向联轴器作为一种标准化的联轴器，在各种机械设备中都有着重要的应用。

通过了解其结构特点、性能参数和安装注意事项，能够更好地设计和选择适合的联轴器，保证设备的正常运行。

希望本文能够为相关行业的专业人士提供一些参考和帮助，使他们能够更加轻松地应用SWC型万向联轴器，提高设备的性能和效率。
