触摸屏的工艺流程触摸屏作为一种重要的人机交互设备，广泛应用于智能手机、平板电脑、笔记本电脑等电子产品中。
下面将介绍触摸屏的工艺流程。
首先，在触摸屏的制造过程中，需要选择合适的基材。
常用的基材有玻璃和塑料。
玻璃基材具有硬度高、透明度好等优点，常用于高端产品。
塑料基材轻便而且更加耐摔，适用于一些经济型产品。
其次，基材表面需要进行特殊处理。
在玻璃基材上，通常会进行薄膜涂布和磨砂处理。
薄膜涂布是为了提高触摸屏的抗指纹和抗刮伤能力，磨砂处理则是为了增加触摸屏的粗糙度，提高使用时的触感。
在塑料基材上，除了进行薄膜涂布和磨砂处理外，还需要进行附着层的处理，以提高其硬度和耐磨性。
然后，将电极层沉积在基材表面。
电极层通常使用导电氧化物进行沉积，如透明导电氧化锡（ITO）等。
电极层的作用是将触摸信号传输到控制芯片，以实现触摸屏的操作功能。
在沉积电极层之前，需要将基材表面进行清洗和切割，以确保电极层的质量和精度。
接下来，通过光刻技术制作图案。
在电极层上，利用光刻胶和掩膜模具制作出特定的图案，以形成触摸屏所需的导电线路。
光刻胶通过曝光和显影的过程，将图案转移到电极层上，并通过腐蚀等工艺步骤，将非导电区域去除，形成导电线路的图案。
最后，进行封装和检测。
将触摸屏的玻璃基材和塑料基材与其他部件进行组装，形成完整的触摸屏模块。
通过严格的测试和检测，确保触摸屏的品质和性能达到要求。
其中，常见的测试项目有触摸精度、定位速度、多点触控等。
综上所述，触摸屏的工艺流程包括选择基材、表面处理、电极层沉积、光刻制作图案、封装和检测等环节。
每一个环节都需要严格控制质量，以确保触摸屏的稳定性和可靠性。
随着技术的不断进步，触摸屏的工艺流程也在不断优化和改进，以满足用户对于更好触摸体验的需求。
ITO薄膜基础知识分析首先，ITO薄膜具有高透明度。
由于ITO薄膜的晶格结构具有高度的有序性，使得光线通过薄膜时几乎没有散射，从而具有较高的透明度。
在可见光范围内，ITO薄膜的透明度可以达到80%以上，甚至在特定条件下可以达到90%以上，使得ITO薄膜成为制备高透明度显示屏幕和窗户等透光器件的理想材料。
其次，ITO薄膜具有低电阻。
ITO薄膜中的氧化铟和锡的连接形成了络合键，形成了导电通道。
这种导电通道可以有效地传递电流，从而使ITO薄膜具有低电阻特性。
通常情况下，ITO薄膜的电阻率在10-4至10-5Ω·cm之间，具有良好的导电性能。
因此，ITO薄膜广泛应用于制备导电玻璃、触摸屏和透明导电膜等器件中。
此外，ITO薄膜具有优良的光电性能。
由于ITO薄膜的主要成分是氧化铟和锡，这两种材料具有较高的载流子浓度和迁移率。
这些载流子可以在ITO薄膜中自由运动，产生电子和空穴的很好的分离效应。
这种分离效应可以提高ITO薄膜的光电转换效率，使得其在光电子器件中具有更好的性能。
同时，ITO薄膜的光学常数也可以通过控制制备条件来调节，从而满足不同应用中的光学要求。
最后，ITO薄膜具有较好的化学稳定性。
由于ITO薄膜的铟和锡的氧化物化合物具有稳定的晶格结构，使得ITO薄膜在常温下具有较好的化学稳定性。
不容易被常见的化学物质侵蚀，具有良好的耐腐蚀性。
这种化学稳定性使得ITO薄膜可以在恶劣的环境中长时间工作，比如高温、高湿度等条件下，保持较好的性能。
综上所述，ITO薄膜具有高透明度、低电阻、优良的光电性能和化学稳定性等特点。
这些特点使得ITO薄膜在光电子器件和显示器件中得到广泛应用，如液晶显示器、有机发光二极管、太阳能电池等。
随着技术的发展，ITO薄膜在透明电子器件、光储存材料和生物传感器等领域的应用也将不断扩展。

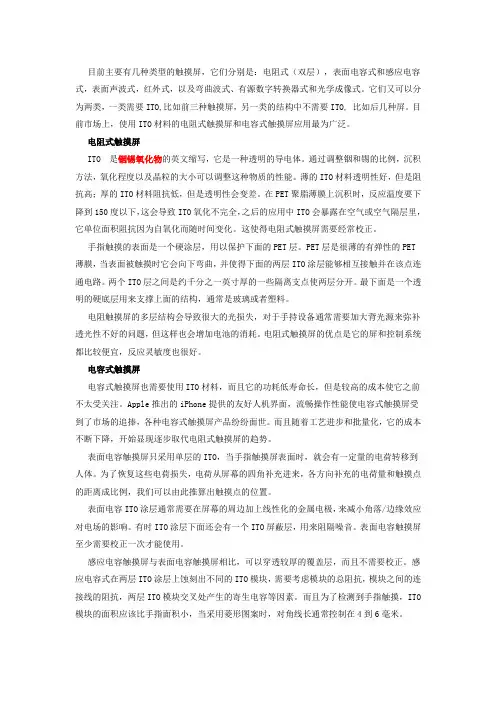

目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。
它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。
目前市场上，使用ITO材料的电阻式触摸屏和电容式触摸屏应用最为广泛。
电阻式触摸屏ITO 是铟锡氧化物的英文缩写，它是一种透明的导电体。
通过调整铟和锡的比例，沉积方法，氧化程度以及晶粒的大小可以调整这种物质的性能。
薄的ITO材料透明性好，但是阻抗高；厚的ITO材料阻抗低，但是透明性会变差。
在PET聚脂薄膜上沉积时，反应温度要下降到150度以下，这会导致ITO氧化不完全，之后的应用中ITO会暴露在空气或空气隔层里，它单位面积阻抗因为自氧化而随时间变化。
这使得电阻式触摸屏需要经常校正。
手指触摸的表面是一个硬涂层，用以保护下面的PET层。
PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。
两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。
最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。
电阻触摸屏的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。
电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好。
电容式触摸屏电容式触摸屏也需要使用ITO材料，而且它的功耗低寿命长，但是较高的成本使它之前不太受关注。
Apple推出的iPhone提供的友好人机界面，流畅操作性能使电容式触摸屏受到了市场的追捧，各种电容式触摸屏产品纷纷面世。
而且随着工艺进步和批量化，它的成本不断下降，开始显现逐步取代电阻式触摸屏的趋势。
表面电容触摸屏只采用单层的ITO，当手指触摸屏表面时，就会有一定量的电荷转移到人体。
为了恢复这些电荷损失，电荷从屏幕的四角补充进来，各方向补充的电荷量和触摸点的距离成比例，我们可以由此推算出触摸点的位置。
触摸屏生产工艺流程触摸屏生产工艺流程是指通过一系列工艺操作，将原材料转化为成品触摸屏的过程。
下面是一个大致的触摸屏生产工艺流程：1. 材料准备：首先准备好触摸屏制作所需的原材料，主要包括ITO玻璃基板、ITO膜材料、导电胶等。
2. 玻璃基板清洗：将ITO玻璃基板进行清洗处理，以去除表面污垢和杂质，保证基板的质量。
3. ITO膜涂布：将透明的导电膜材料涂布在玻璃基板上，形成导电层。
此步骤需要通过特殊的涂布机和涂布工艺来实现。
4. UV固化：经过ITO膜涂布的玻璃基板进行UV固化处理，使导电膜材料充分固化，提高导电性能。
5. 制作电极：使用光刻工艺和腐蚀等方法，在ITO膜层上形成导电电极的图案。
6. 安装IC芯片：将触摸屏所需的芯片组装到基板上，这些芯片将负责接收和处理触摸操作的信号。
7. 封装：进行触摸屏的封装，将触控芯片等元器件固定在基板上，并采取相应措施保护其免受外部环境的影响。
8. 电路连接：将基板上的触控芯片与其他电子元器件连接起来，完成电路的连通。
9. 按键测试：对触摸屏进行按键测试，确保触摸功能正常。
10. 清洁处理：对触摸屏进行清洁处理，去除表面的尘埃和污渍。
11. 组装：将触摸屏和其他部件组装在一起，形成最终的触摸屏产品。
12. 过检测试：对成品触摸屏进行全面的过检测试，确保产品的质量和可靠性。
13. 包装：将通过测试的触摸屏进行包装，以保护产品的完整性，并方便运输和销售。
14. 成品入库：将包装好的触摸屏成品入库，以备发货或销售。
触摸屏生产工艺需要经过多个环节的操作，每个环节都需要严格控制和管理，以保证触摸屏产品的质量和性能。
在实际生产中，通常会借助自动化设备和机器人技术，提高生产效率和产品一致性。
同时，还需要进行质量检测和监控，确保每一道工序都符合要求，从而保证最终生产出来的产品质量可靠。
