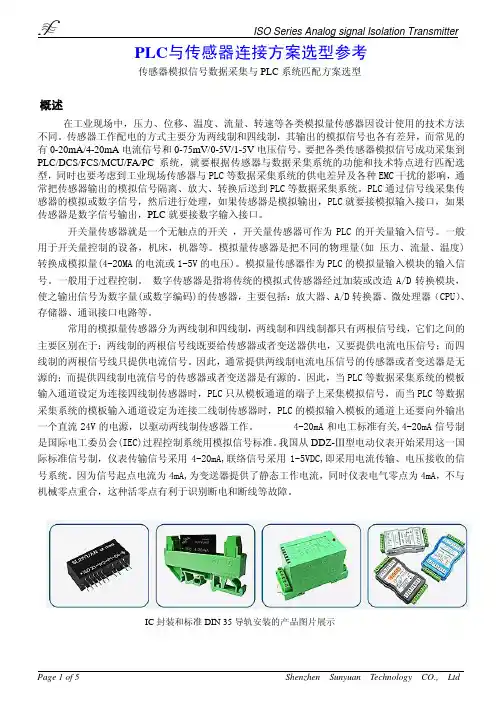

PLC与传感器连接方案选型参考传感器模拟信号数据采集与PLC系统匹配方案选型概述在工业现场中，压力、位移、温度、流量、转速等各类模拟量传感器因设计使用的技术方法不同。
传感器工作配电的方式主要分为两线制和四线制，其输出的模拟信号也各有差异，而常见的有0-20mA/4-20mA电流信号和0-75mV/0-5V/1-5V电压信号。
要把各类传感器模拟信号成功采集到PLC/DCS/FCS/MCU/FA/PC系统，就要根据传感器与数据采集系统的功能和技术特点进行匹配选型，同时也要考虑到工业现场传感器与PLC等数据采集系统的供电差异及各种EMC干扰的影响，通常把传感器输出的模拟信号隔离、放大、转换后送到PLC等数据采集系统。
PLC通过信号线采集传感器的模拟或数字信号，然后进行处理，如果传感器是模拟输出，PLC就要接模拟输入接口，如果传感器是数字信号输出，PLC就要接数字输入接口。
开关量传感器就是一个无触点的开关 ，开关量传感器可作为PLC的开关量输入信号。
一般用于开关量控制的设备，机床，机器等。
模拟量传感器是把不同的物理量(如 压力、流量、温度)转换成模拟量(4-20MA的电流或1-5V的电压)。
模拟量传感器作为PLC的模拟量输入模块的输入信号。
一般用于过程控制。
数字传感器是指将传统的模拟式传感器经过加装或改造A/D转换模块，使之输出信号为数字量(或数字编码)的传感器，主要包括：放大器、A/D转换器、微处理器（CPU）、存储器、通讯接口电路等。
常用的模拟量传感器分为两线制和四线制，两线制和四线制都只有两根信号线，它们之间的主要区别在于：两线制的两根信号线既要给传感器或者变送器供电，又要提供电流电压信号；而四线制的两根信号线只提供电流信号。
因此，通常提供两线制电流电压信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。
因此，当PLC等数据采集系统的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC等数据采集系统的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
工业机器人传感器的作用1. 简介工业机器人传感器是用于感知和获取环境信息的设备，它们能够帮助工业机器人实现精准的定位、避障、检测和控制等功能。
传感器在工业机器人系统中起着至关重要的作用，它们能够使机器人具备感知能力，从而能够更好地适应复杂多变的工作环境。
本文将详细介绍工业机器人传感器的作用，包括定位传感器、力传感器、视觉传感器、接触传感器和温度传感器等。
2. 定位传感器定位传感器是工业机器人中常用的传感器之一，它能够帮助机器人准确地定位自身的位置，以便实现精确的运动控制。
常见的定位传感器包括编码器、惯性测量单元（IMU）和全球定位系统（GPS）等。
•编码器：编码器能够测量机器人关节的角度或位置，通过将测量值与预设值进行比较，可以实现机器人的运动控制和定位。
•IMU：IMU是一种集成了加速度计、陀螺仪和磁力计等传感器的设备，它能够测量机器人的加速度、角速度和方向等信息，从而实现机器人的姿态估计和运动控制。
•GPS：GPS是一种全球定位系统，能够通过卫星信号定位机器人的位置，广泛应用于需要室外定位的工业机器人。
定位传感器能够使工业机器人实现高精度的定位和运动控制，提高工作效率和精度。
3. 力传感器力传感器是用于测量机器人与外界物体之间的力或压力的传感器，它能够帮助机器人实现精确的力控制和力检测。
常见的力传感器包括压电传感器、应变传感器和力/扭矩传感器等。
•压电传感器：压电传感器能够将受力转化为电信号，通过测量电信号的变化，可以得到机器人与外界物体之间的压力信息。
•应变传感器：应变传感器能够测量物体受力后的应变变化，通过测量应变的大小，可以得到机器人与外界物体之间的力信息。
•力/扭矩传感器：力/扭矩传感器能够测量机器人施加在外界物体上的力和扭矩，从而实现力控制和力检测。
力传感器能够使工业机器人具备对外界物体的感知和控制能力，实现精确的力控制和力检测。
4. 视觉传感器视觉传感器是工业机器人中常用的传感器之一，它能够帮助机器人获取环境的视觉信息，实现目标识别、物体定位和视觉导航等功能。
20种身边常见的传感器1、电阻式传感器电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。
主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
2、变频功率传感器变频功率传感器通过对输入的电压、电流信号进行交流采样，再将采样值通过电缆、光纤等传输系统与数字量输入二次仪表相连，数字量输入二次仪表对电压、电流的采样值进行运算，可以获取电压有效值、电流有效值、基波电压、基波电流、谐波电压、谐波电流、有功功率、基波功率、谐波功率等参数。
3、称重传感器称重传感器是一种能够将重力转变为电信号的力→电转换装置，是电子衡器的一个关键部件。
能够实现力→电转换的传感器有多种，常见的有电阻应变式、电磁力式和电容式等。
4、电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。
电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。
半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。
5、压阻式压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
6、热电阻传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，已开始采用镍、锰和铑等材料制造热电阻。
7、激光传感器利用激光技术进行测量的传感器。
它由激光器、激光检测器和测量电路组成。
激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等。
8、霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
