直流稳压电源和开关电源

章目录 上一页 下一页 返回 退出
18.3.1 稳压管稳压电路
1. 电路
R IO RL UO
+ u –
+ + C UI DZ –
+
–
2. 工作原理 UO = UZ IR = IO + IZ
设负载RL一定， UI 变化 UI UZ IZ IR UO 基本不变 IRR
输入与输 出之间的电 压不得低于 2V，一般在 5V左右。
用来抵消输入端接线 较长时的电感效应， 防止产生自激振荡。 即用以改善波形。
为了瞬时增减负载电流 时，不致引起输出电压 有较大的波动。即用来 改善负载的瞬态响应。
章目录 上一页 下一页 返回 退出
(2) 同时输出正、负电压的电路
+ W7815 3 Ci 0.33F 1 2 CO 1F +15 V
稳压的实质： UCE 的自动调节使输出电压恒定
调整 比较 基准 元件 放大 电压
取样 电路
章目录 上一页 下一页 返回
退出
稳压原理:
+
+ UCE1– – T1 R2 + UBE1 R3
R1
IO
Ui
–
+ " T R 2 P + UCE RP RL UO + + R'P 2 – U – – BE2 VB R2 UZ DZ 2 –
电路的稳压过程是：当输出电压UO因电网电压或负载的 变动而升高时，由取样电路取出误差电压加到T1基极，而 T1 发射极因稳压管D5的作用而保持稳定，所以 T1的基极电压降
章目录 上一页 下一页 返回 退出
增大，管子的集电极电流IC随之增大，则在IC1负载电阻R1 、 R2上的压降也增大，结果使复合调整管T2、 T3 得基极电位下 降，管子内阻增大， T3的UCE增大，由于UO=18V–UCE ，使UO 下降，因而保持了UO的稳定。如果UO降低，则上述过程相反， 这时稳压电路使UO上升，以实现稳压。 R1 、C6 、 R2组成两节滤波电路，以滤除T2基极电压波纹。 T2基极所接电阻 R3的作用是防止电路自激。 R4为 T2 的射极负 载电阻, R5担任限流, C8为滤波电容, 用来进一步改善稳压性能。

线性直流稳压电源详解之线性直流稳压电源设计电路图分析线性直流电源线性模式，是指调整管工作在线性状态下（就是工作在放大区啊）的直流稳压电源。

就比如三极管，有放大、饱和、截止三种工作状态一样，调整管工作在线性状态下，可这么来理解：RW是连续可变的，亦即是线性的。

而在开关电源中则不一样，开关管是工作只有开、关两种状态：开电阻接近很小；关电阻很大接近于无穷大。

工作在开关状态下的管子显然不是线性状态。

所以直流稳压电源，会分为线性模式直流电源和开关模式直流电源。

线性直流电源（Linearpowersupply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。

要达到高精度的直流电压，必须经过稳压电路进行稳压。

稳压过程稳压过程，是稳压电源的一个核心，所以对这里大致说明一下。

细细的讲的话会很复杂，不过只要我们知道一个规律，分析起来就很方便了。

稳压过程如输出电压误差放大管基极电压误差放大管基极电流误差放大管集电极电流调整管基极电流（减小的那部分基极电流哪去了？被误差放大管集电极分流了，调整管等效电阻输出电压，完成了调整的目的。

反之也一样，变，掌握了这个规律，对于理解这个概念会很有帮助。

由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。

这是线性稳压电源的一个最主要的缺点。

但线性稳压电源的优点也是开关电源不可比的：调整速度快、纹波小、干扰小，正是这些优点，使得线性稳压电路在数字电路、CPU供电（家电中的）、信号处理等对电源质量要求较高的电路中得到了广泛应用。

基本工作原理线性直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后，通过主。

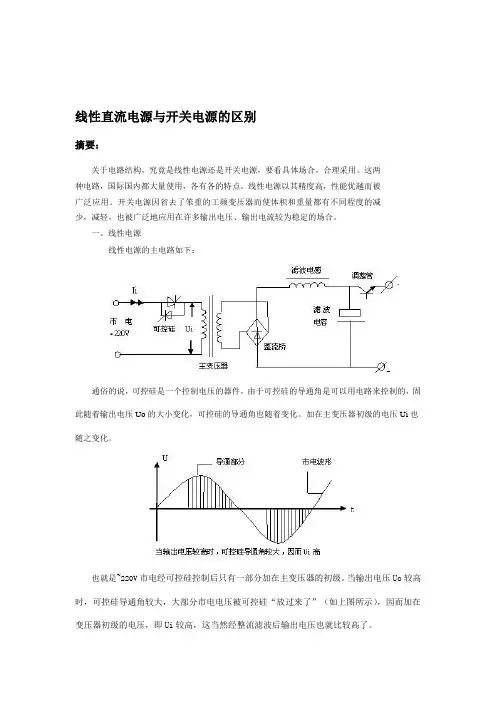

线性直流电源与开关电源的区别摘要：关于电路结构，究竟是线性电源还是开关电源，要看具体场合，合理采用。

这两种电路，国际国内都大量使用，各有各的特点。

线性电源以其精度高，性能优越而被广泛应用。

开关电源因省去了笨重的工频变压器而使体积和重量都有不同程度的减少，减轻，也被广泛地应用在许多输出电压、输出电流较为稳定的场合。

一、线性电源线性电源的主电路如下：通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压Uo的大小变化，可控硅的导通角也随着变化。

加在主变压器初级的电压Ui也随之变化。

也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。

当输出电压Uo较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”（如上图所示），因而加在变压器初级的电压，即Ui较高，这当然经整流滤波后输出电压也就比较高了。

而当输出电压Uo很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”（如下图所示），只让很低的电压加在变压器初级，即Ui很低，这当然经整流滤波后输出电压也就很低了。

实际上在可控硅电源的输出端再串一只大功率三极管（实际是多只并联）就是线性电源，控制电路只要输出一个小电流到三极管的基极, 就能控制三极管的输出大电流，使得电源系统在可控硅电源的基础上又稳压一次，因而这种线性稳压电源的稳压性能要优于开关电源1-3个数量级。

二、开关电源开关电源的主电路如下：由电路可以看出，市电经整流滤波后变为311V高压，经K1~K4功率开关管有序工作后，变为脉冲信号加至高频变压器的初级，脉冲的高度始终为311V。

当K1,K4开通时,311V高压电流经K1正向流入主变压器初级，经K4流出，在变压器初级形成一个正向脉冲，同理，当K2,K3开通时,311V高压电流经K3反向流入主变压器初级，经K2流出，在变压器初级形成一个反向脉冲。

这样，在变压器次级就形成一系列正反向脉冲，经整流滤波后形成直流电压。

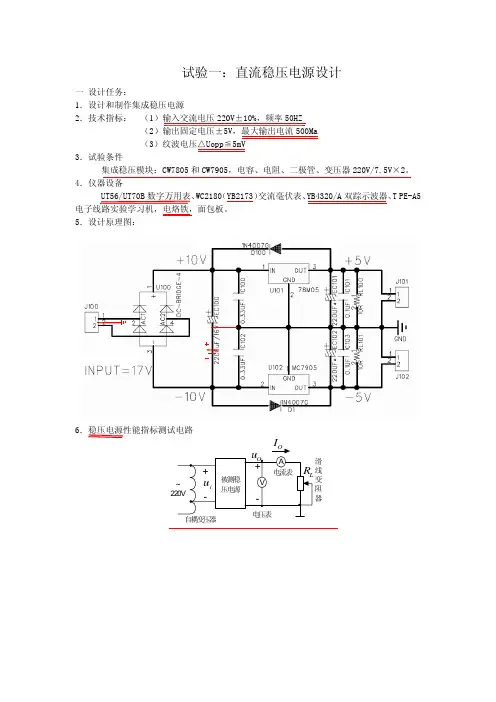

集成直流稳压电源设计说明书学生姓名：XX学号：XXXXX专业班级：XXXX XX报告提交日期：XXXXX湖南理工学院物电学院引言电源是各种电子设备比不可少的组成部分，其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。

目前常用的直流稳压电源分为线性电源和开关电源两大类。

随着集成电路的飞速发展，稳压电路也迅速实现集成化，市场上已有大量生产的各种型号的单片集成稳压电路。

它和分立的晶体管电路比较，具有很多突出的优点，主要体现在体积小、重量轻、耗电少、可靠性高、运行速度快，且调试方便、使用灵活，易于进行大批量自动化生产。

因此，广泛地用于各种电子设备。

目录一、设计任务及要求二、基本原理与分析三、集成稳压器1、集成稳压器的分类2、三端集成稳压器四、稳压电源的技术指标及对稳压电源的要求1、稳压电源的技术指标2、稳压电源的要求五、电路设计1、设计思路2、直流稳压电源的组成3、单元电路的设计4、总电路图六、总结七、参考文献一、设计任务及要求1. 设计任务设计一集成直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6V；（2）输出纹波电压小于5mv，稳压系数<=0.01；（3）具有短路保护功能；（4）最大输出电流为:Imax＝1.0A；2．设计要求（1）电源变压器只做选择性设计；（2）合理选择集成稳压器；（3）完成全电路理论设计、绘制电路图；（4）撰写设计报告。

（5）通过集成直流稳压电源的设计，要求学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

二、基本原理与分析集成稳压器是将稳压电路中的各种元器件（电阻、电容、二极管、三极管等）集成化，同时做在一个硅片上，或者将不同芯片组成一个整体而成为稳压集成电路或电源模块。

线性集成稳压器的基本构成如图1所示，它主要由基准电压、比较放大器、取样电路、调整电路、启动电路和保护电路组成。

图1 线性集成稳压器的基本构成当输出电压发生变化时，取样电路取出部分输出电压进行比较，通过比较放大器将误差信号放大后，送到调整管基极，推动调整管调整其管压降，达到稳定输出电压的目的。
