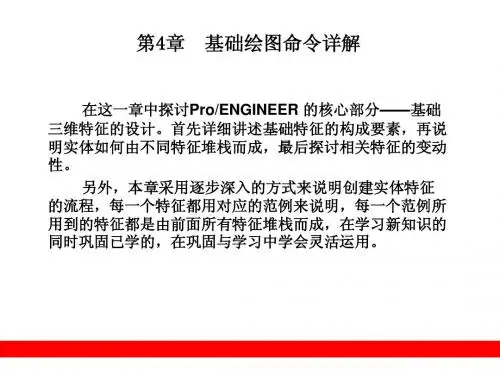

第4章 基础绘图命令详解

第四章 基本编辑命令
4.2 改变对象位置
如果知道偏移值，可以在命令行提示“指定基 点或[位移(D)] <位移>：”时，直接输入偏移值，输 入格式同点的输入，在确定第二个点时直接按Enter 键，那么第一个点的坐标值就被认为是X，Y，Z方 向的位移。例如：在确定基点时输入“100，-5”， 而在确定第二个点时按Enter键，则选定的对象相对 于当前位置往X轴正方向(向右)移动100个单位，往 Y轴负方向(向下)移动50个单位。
第四章 基本编辑命令
4.2 改变对象位置
(b)如图4-2-3所示，现有两个圆，移动其中一 个，分别使其同心和相切。
①以小圆的圆心为基点，以大圆的圆心为第二 点移动小圆，使两个圆成为同心圆。
命令：m↙ 选择对象：(选择小圆)找到 1 个 选择对象：按Enter键键或鼠标右键确认 指定基点或 [位移(D)] <位移>：捕捉小圆圆心 指定第二个点或 <使用第一个点作为位移>：捕 捉大圆圆心
4.2 改变对象位置
方法二还有另一种操作形式，就是在提示“指 定基点或 [位移(D)] <位移>：”时按Enter键，表示 直接使用位移。
命令： _m↙ 选择对象： 找到 1 个 选择对象：↙ 指定基点或 [位移(D)] <位移>：↙ 指定位移 <0.0000, 0.0000, 0.0000>：100,50↙
如果在“选择对象：”后面输入“cp”后按Enter键， 操作方法与“wp”相同，但是同交叉窗口方式相同，穿过 不规则多边形边的对象第也四章被基选本编中辑命。令
4.1 对象选择方式
图4-1-4
第四章 基本编辑命令
4.1 对象选择方式
4.1.5 循环选择对象

-第四讲二维基础绘图命令（二）一、圆CIRCLE（C）二、圆弧ARC（A）所明：1、系统默认的圆弧的方向为逆时针方向。

当输入的角度为正值，则按逆时针方向绘制圆弧，反之，则按顺时针方向绘制圆弧。

2、绘制圆弧时，如果指定的弧长为正值，则从起点逆时针绘制劣弧（即小于180度）。

的圆弧）。

如果指定的玄长为负值，则将按顺时针方向绘制忧弧。

3、绘制圆弧时。

如果指定的半径为正值。

AutoCAD将从起点按逆时针方向绘制劣弧，如果指定的半径为负值，则按顺时针方向绘制优弧。

三、椭圆ELLIPSE（EL）说明：绘制的椭圆弧总是按逆时针方向绘制。

AutoCAD将椭圆第一条轴的起点作为绘制椭圆弧时所有角度的测量基准点，并按逆时针方向进行绘制。

（在绘制等轴测椭圆，按F5键或Ctrl+E组合键可以切换到不同的等轴测绘图平面。

）四、圆环DONUT（DO）圆环是由宽弧线段组成的闭合多线段。

作用：在土建图中，常用填充圆环表现浇水泥圆柱配筋截面，非填充圆环表示旋转楼梯。

1、说明：内径为0时，画实心填充圆环。

填充与否由参数FILLMODE决定。

FILLMODE=1填充 0不填充。

它可以用编辑多线段命令PEDIT进行编辑，也可以用分解命令EXPLODE将其分解成两段宽度为0的圆弧。

五、点命令：POINT（PO）设置点的样式 DDTYPE1、定数等分DIVIDE（DIV）作用：在指定线（直线、圆、圆弧、椭圆弧、多线段和样条曲线）上，按给出的等分段数设置等分点。

说明：1、等分数范围是2——327672、在等分点处，按当前点样式设置等分点。

3、在等分点处可以指定块。

4可以进行的定数等分的对象直线、圆、圆弧、椭圆弧、多线段和样条曲线，而不是块、尺寸标注、文本和图案填充。

5、该命令一次只能等分一个对象。

2、定距等分MEASURE（ME）作用：按给定的距离等分指定的对象，并在等分点处放置点标记或块对象。

说明：选取的对象类型不同，则等分时的起点不同。

• AutoCAD中的图层如同在手工绘图中使用的重叠透明图纸，如图所示，可以使用图层来组织不同类 型的信息。在AutoCAD 2014中，图形的每个对象都位于一个图层上，所有图形对象都具有图层、 颜色、线型和线宽4个基本属性。在绘制时，图形对象将创建在当前的图层上。每个CAD文档中图层 的数量是不受限制的，每个图层都有自己的名称。
• （6）操作步骤
• 执行上述命令后，系统弹出“线宽设置”对话框， 如图所示。该对话框的使用方法与图所示的“线 宽”对话框类似。
• 2．利用“特性”面板设置图层
• AutoCAD提供了一个“特性”面板，如图所示。用户能够控制和使用“特性”面板快速地查看和改 变所选对象的图层、颜色、线型和线宽等特性。“特性”面板上的图层颜色、线型、线宽和打印样 式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在面板上自动显示它 所在图层、颜色和线型等属性。
• （2）操作步骤
• 执行上述命令后，系统弹出“特性”对话框，如图所示。在该对话框中可以方便地设置或修改图层、 颜色、线型和线宽等属性。
• 4.1.3 实例——方桌
• 本实例通过对图层的设置来限定线宽，再利用“直线”命令绘制连续线段，从而绘制出方桌，如图 所示。
• 操作步骤：
• （1）创建新图层并命名。单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，弹出“图层 特性管理器”对话框，如图所示。单击“新建图层”按钮 ，名为“图层1”的新图层就建好了。
• （1）设置图层线条颜色
（2）设置图层线型
“选择颜色”对话框
• （3）设置图层线宽
“线宽”对话框
“选择线型”对话框 “加载或重载线型”对话框 线宽显示效果图
• 4.1.2 设置图层

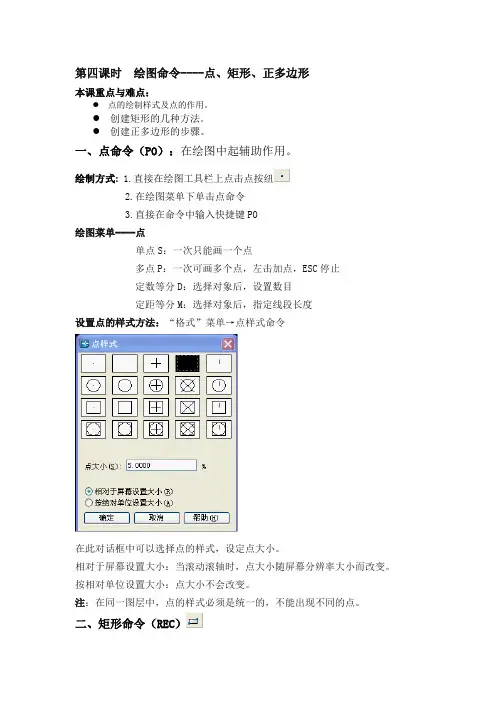

第四课时绘图命令----点、矩形、正多边形本课重点与难点：● 点的绘制样式及点的作用。

● 创建矩形的几种方法。

● 创建正多边形的步骤。

一、点命令（PO）：在绘图中起辅助作用。

绘制方式: 1.直接在绘图工具栏上点击点按纽2.在绘图菜单下单击点命令3.直接在命令中输入快捷键PO绘图菜单----点单点S：一次只能画一个点多点P：一次可画多个点，左击加点，ESC停止定数等分D：选择对象后，设置数目定距等分M：选择对象后，指定线段长度设置点的样式方法：“格式”菜单→点样式命令在此对话框中可以选择点的样式，设定点大小。

相对于屏幕设置大小：当滚动滚轴时，点大小随屏幕分辨率大小而改变。

按相对单位设置大小：点大小不会改变。

注：在同一图层中，点的样式必须是统一的，不能出现不同的点。

二、矩形命令（REC）绘制矩形的步骤方法:在命令行内输入命令的快捷键为Rec,确定,用鼠标在键在操作窗口中指定第一角点,并拖动鼠标,在命令行内输入@X,Y 确定X为矩形在水平方向上的距离Y指矩形在垂直方向上的距离指定第一点如在拖出一个点后按D 确定这时会使用尺寸方法创建矩形方法按完D后确定，输入矩形的长度和宽度，指定另外一个角将这一点定位在矩形的内部不指定第一点直接点击C确定，指定矩形的第一个倒角距离和指定矩形的第二个倒角距离，便可出来一个带有倒角现象的矩离不指定第一点而直接点击F确定，指定矩形的圆角半径，便可出现一个有圆角的矩形宽度，在不指定第一点时直接点击W确定，指定矩形的线宽粗细。

便可出现一个有粗细的矩形厚度，自身的厚度，相当于长方体的高度。

标高，提升物体。

三、正多边形命令（POL）:它是具有3到1024条等长边的闭合多段线创建，特点为每个边都相等。

绘制方式: 1.直接在绘图工具栏上点击正多边形按纽2.在绘图菜单下单击正多边形命令3.直接在命令中输入快捷键POL绘制正多边形的步骤：绘制内接正多形方法：为先在命令栏中输入快捷键为POL，在命令栏中输入边数，指定正多边形的中心，输入i确定，再输入半径长度注：“内接于圆”表示绘制的多边形将内接于假想的圆。
