第五章DPU组态

  • 格式：doc
  • 大小：1.77 MB
  • 文档页数：53

DPU组态

目 录

第5章 DPU组态....................................................................................... 5-1

1 概述 ............................................................................................................................................... 5-1

2 DPU组态软件用户界面 ............................................................................................................. 5-2

2.1 运行DPU组态软件 ............................................................................................................ 5-2

2.2 用户界面 .............................................................................................................................. 5-3

2.3 软件外观 .............................................................................................................................. 5-3

2.4 菜单功能 .............................................................................................................................. 5-4

2.5 工具条 ................................................................................................................................ 5-11

3 DPU组态过程 ........................................................................................................................... 5-15

3.1 DPU离线组态 ................................................................................................................... 5-16

3.2 DPU在线组态 ................................................................................................................... 5-21

4 DPU算法功能块 ....................................................................................................................... 5-27

4.1 概述 .................................................................................................................................... 5-27

4.2 功能块的外观 .................................................................................................................... 5-27

4.3 DPU组态中功能块的编辑................................................................................................ 5-31

4.4 功能块的操作 .................................................................................................................... 5-38

5 页面编辑的视图变换 ................................................................................................................. 5-41

6 DPU操作 ................................................................................................................................... 5-42

6.1 DPU管理操作 ................................................................................................................... 5-42

6.2 DPU升级操作 ................................................................................................................... 5-46

7 DPU组态中需注意的几个问题 ................................................................................................ 5-48

7.1 模块缺省值 ........................................................................................................................ 5-48 DPU组态

7.2 执行序号 ............................................................................................................................ 5-48

DPU组态

5-1 第5章 DPU组态

1 概述

DPU组态软件（DPUCFG.EXE）作为XDPS系统软件的核心组成部分，主要具备以下功能。

 DPU离线组态

软件可对DPU的组态文件进行离线组态，并保存在工程师站的磁盘上。组态界面符合IEC-1131-3中功能块图形组态的标准。

 DPU或VDPU组态的下装，在线组态、调试

可将工程师站磁盘上的组态文件下装到DPU。可在图形组态界面上直接对DPU进行修改、操作、调试、观察趋势曲线等。

 DPU组态文件的保存

可将DPU中的组态上装到工程师站并保存到磁盘上。

DPU组态工作必须在已有点目录的基础上进行，因为点目录定义了所有DPU上网点的集合，而DPU组态软件仅用于定义某一个DPU的I/O和算法，即控制策略。在定义DPU与其它DPU的关系时，必须依靠点目录来统一上下网点的标识。因此，在开始DPU组态前，必须生成所需的全局点目录。方法参见第四章 全局点目录组态。

启动组态软件时，全局点目录或数据库已由Netwin装入。组态过程对任何全局点的引用，必须已存在于点目录中。本组态软件，不包含对全局点目录的组态和修改功能。 DPU组态

5-2 2 DPU组态软件用户界面

2.1 运行DPU组态软件

可以通过以下方法运行DPU组态软件：

 首先运行XDPS系统总控软件Netwin.exe。

从Windows2000操作系统的系统菜单选择“开始→程序（P）→Xdps3.0→Netwin”，运行XDPS系统总控软件Netwin，如图5.2-1所示。

 以工程师（ENG）以上级别登录Netwin。

 在Netwin窗口中，双击“DPU组态：DpuCfg.exe”，运行DPU组态软件。

图5.2-1 运行Netwin软件 DPU组态

5-3 2.2 用户界面

（1）（2）（3）（4）（5）（6）

图5.2-2 DPU组态软件界面

2.3 软件外观

DPU组态软件启动后，如图5.2-2所示，可以看到软件外观从上到下依次分为以下几个部分：

（1） 标题栏：显示XDPS DPU组态软件

（2） 菜单栏：采用下拉菜单，用户可以选择每项下拉菜单中的命令。

（3） 工具栏：提供常用命令的快捷键，如新文件、打开文件、保存文件、关闭文件、剪切、复制、粘贴、连接DPU、DPU上装、下装DPU组态、读入组态文件、写到组态文件、关闭组态连接、DPU操作、增加新页、删除新页、选择、缩放、平移、前一视口、全景、功能库、查找、对齐等。当鼠标指针放在相应的图标上时，指针下部有相关内容提示。

（4） 列表窗口：文件、DPU、页的列表窗口

（5） 编辑窗口：页或DPU属性的编辑窗口，在此窗口内完成DPU算法的组态工作

（6） 状态条：显示所操作的命令描述 DPU组态

5-4 2.4 菜单功能

2.4.1 DPU（F）菜单

图5.2-3 DPU菜单

DPU下拉菜单分五个区，上面一区用于在线组态，操作对象是DPU或VDPU；二区用于离线组态，操作对象是组态文件；三区为打印命令；四区是已经打开文件的列表；五区是退出指令。

 连接DPU[L] Ctrl+L

在线连接DPU或VDPU，以便进行在线组态、调试。

 操作[T] Ctrl+E

DPU主、副控操作及升级操作

 上装[U] Ctrl+U

上装DPU或VDPU内的组态到工程师站

 下装[D] Ctrl+D

将工程师站上的离线组态文件下装到DPU或VDPU内

 读入组态文件[I] Ctrl+R

合集下载

美卓DPU4E分散处理单元对火电厂DCS网络安全的影响

美卓DPU4E分散处理单元对火电厂DCS网络安全的影响

美卓DPU4E分散处理单元对火电厂DCS网络安全的影响

本文通过对分散处理单元maxDPU4E的概述，剖析分散处理单元maxDPU4E的特点，并详细介绍分散处理单元maxDPU4E在故障处理中的注意事项跟maxDPU4E为维护DCS网络安全所提供的技术支持，从而提出分散处理单元maxDPU4E在火电厂DCS实时性、安全性、准确性上具有重要作用。

标签：DCS网络；分散处理单元maxDPU4E；技术支持；网络安全

0 引言

火力发电厂的正常运行是作为电力企业生存的首要任务，而DCS网络是否能够安全运行则决定着电厂的正常运行，所以保证DCS网络安全运行更是首要任务中的重中之重，分散处理单元maxDPU4E就是能够保证DCS网络安全运行的法宝之一。

1 分散处理单元maxDPU4E的概述

分散处理单元maxDPU4E，是一台多功能的带控制处理器（CP）和数据采集处理器（DAP）双重处理器的微型计算机，它可以执行各种控制运算法则，顺序控制逻辑，记录顺序事件，时间可以精确到1ms，还有数据采集功能等等。它实现控制算法、顺序逻辑、Ims分辨力的事件顺序记录（SOE）和数据采集功能。maxDPU4E直接接在maxNET通讯网上，不需要服务器，它对于现存的MAX1000

564 I/O 模件完全兼容，它还具有远程I/O能力。

2 分散处理单元maxDPU4E的特点

分散处理单元maxDPU4E可直接与maxNET通讯网络连接而不需要服务器，它完全与maxDNA、maxPAC I/O和MAX1000的型号为564 I/O相容，maxDPU4E是单模块结构的处理器，安装在型号为564 I/O的4模块和6模块的机架里以及maxPAC机架里。它使用PNETium 奔腾处理器，具有工业标准PCI 32位总线，能够实时多任务，操作系统为 WINDOWS CE 操作系统，有完全面向对象的数据库，完全适应Software Backplane （软件背板），更有1：1的冗余能力，内建Ims分辨力的顺序事件记录（SOE）并有可组态的针对接点抖动的数字滤波器。maxDPU4E有6000个原子功能块，具有多重执行速度，有闪存技术，实现非易失组态存贮。maxDPU4E的标准串行口连接可下载增加的固件或外部数据通讯，它还符合MCS Backplane （软件背板）要求。其中，maxDPU4E的maxNET接口能够使其有双重以太网10Base-T□与maxNET通讯网络以10Mbps通讯速率连接。所有DPU都联接到冗余的以太网交换机上，交换机间的主干运行在100Mbps。maxDPU4E的以太网通道是独立的。当一个网络上或处理器有故障，则不会影响另一个网络的运行或引起一个DPU故障。MaxNET信息是根据maxDPU4E的maxNET地址进行数据交换，不需要主DPU处理器干预。

石门电厂给水自动控制系统及其仿真教材

石门电厂给水自动控制系统及其仿真教材

H D

w - VW VD

+ VH

+ 省煤器 过热器

∆p ∆p

aD

PI2

aW

K2

∆p PI1 电厂给水自动控制系统及其仿真

电厂中普遍采用的给水自动控制系统，主要为三冲量给水自动控制系统。其控制任务是维持锅炉汽包水位一定的范围内变化，是保持汽机和锅炉安全运行的重要条件。为适应机组容量的增加，对给水控制高质量要求，计算机仿真技术的应用对自动控制系统进行稳定性、可靠性的综合研究分析是一种很有效的手段。现在大学计算机仿真教育应用比较广泛是矩阵实验室MATLAB，而大唐集团很多电厂则依托于新华XDPS系统。两套软件系统互有优劣，在实际的研究工作中，把两者结合起来应用更有参考意义和价值。

图1-1 串级三冲量给水控制系统图

汽包锅炉给水自动调节的任务主要包括两方面： 一是维持汽包水位在规定的范围内波动，水位过高会影响蒸气品质，水位过低会影响锅炉的寿命甚至安全；二是及时调整给水流量，维持其与蒸汽流量间的平衡关系，以适应负荷变化的要求。

在锅炉给水调节系统中，汽包水位是被调量，而引起汽包水位变化的主要扰动是锅炉的蒸汽流量（蒸发量）和给水流量。为了使锅炉运行时把汽包水位控制在较小的范围内变化，生产上常采用以蒸汽流量、给水流量为前馈信号，而以被调量汽包水位进行反馈调节，组成一个前馈一反馈系统。由于调节系统接收三个调节信号：水位H，蒸汽流量D和给水流量G，故常称为三冲量给水自动调节系统。

目前电厂三冲量给水调节系统主要用串级调节的方式来实现，其控制系统图和方框图分别如图1-1和图1-2所示。

图1-2 串级三冲量给水调节系统原理图

这一调节系统的主要特点是：水位调节器接受水位、蒸汽流量、给水流量这三个变量（所以成为三冲量），依据这三个信号的综合来调整给水流量。该系统的主要优点是：由于前馈通道的引入，能够克服”虚假水位”的影响；由于内回路使用了给水流量反馈信号，能够迅速克服水泵压力变化、阀门蠕动等引起的给水流量扰动的影响；由于主调节器采用PI调节规律，以保证水位无静态偏差，主调节器的输出信号和给水、蒸汽流量信号都作用到副调节器。这样，系统就具有更好的动态、静态特性。

DCS组态下装

DCS组态下装

米工土木大篷车

2021年2月21日 DCS组态的下装

--工业自动化控制DCS系统（9）

土木米工编制

DCS组态的下装 2021年2月21日

土木米工编制

2 DCS组态的下装

DCS组态下装分为在线下装和离线下装，下装又可分为增量下装和全下装。在线下装是指在装置运行状态下，将编好的程序通过下装软件下装到DPU中、而不影响装置的运行，但很多DCS系统并不支持在线下装。离线下装不会对生产安全造成影响，但离线下装不能立即见到效果，而且有可能存在一些较隐蔽的缺陷，难于检査确认。建议：一般可采取增量下装，可保留控制器中原有状态信息，仅自动对更改处进行下装。下装前不要对控制器做过多的修改，以避免离线组态与控制器中的组态存在较多差异，否则有可能出现一些莫名其妙的问题。

认真做好DCS组态修改的记录工作。对DCS组态做任何修改，均应做相应的文字记录。做DCS组态修改前，对需要修改的控制器站进行点信息一致性检查，确认点信息完全一致，检査有不一致处，应该有组态修改的文字记录予以确认。修改组态应及时保存，编译过程中若发生任何错误报告、必须予以一一确认。做到零错误下装。DCS组态下装前应进行系统状态的检查，检查控制器的主备状态、报警信息、检查系统中的点强制、点报警情况，做好记录，方便DCS组态下装后与系统状态进行比对。增量下装发生错误，可采用全下装来解决，但对下装的控制器要进行清空，清空结束后，再进行常规的下装操作。

不同品牌的DCS系统其组态下装步骤和细节都不相同，一般组态信息改了都应重新编译和下载，否则上位机与下位机的组态会冲突。

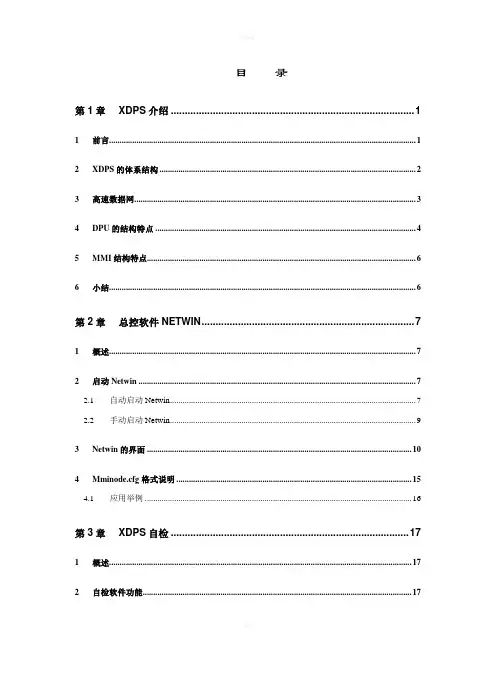

XDPS操作员手册
