机械制造技术ppt课件完整版
•机械制造技术概述
•机械制造工艺基础
•先进制造技术
•自动化制造系统
•现代生产管理方法
•绿色制造与可持续发展
•未来展望与挑战目录
01
机械制造技术概述机械制造技术是指通过加工、装配、调试等手段，将原材料或零部件转化为具有特定功能和使用价值的机械产品的过程。定义
机械制造技术经历了手工制造、机械化制造、自动化制造和智能制造等阶段，不断向着高效、高精度、高质量的方向发展。
发展历程定义与发展历程12
3机械制造技术是工业发展的基础，为国民经济各部门提供装备和技术支持，推动工业化和现代化进程。促进工业发展
机械制造技术通过优化生产流程、提高加工精度和效率，降低生产成本，提高企业的竞争力和经济效益。提高生产效率
机械制造技术的不断创新和发展，为制造业提供了更多的可能性，推动了新技术、新工艺和新产品的不断涌现。
推动技术创新机械制造技术的重要性机械制造技术可分为金属切削加工技术、特种加工技术、装配与调试技术等。
机械制造技术广泛应用于汽车、航空航天、能源、轨道交通、模具等领域，为
这些领域的发展提供了重要的技术支持。机械制造技术的分类及应用领域
应用领域分类
02
机械制造工艺基础
切削运动、切削力、切削热等切削加工的基本概念
车刀、铣刀、钻头等刀具的种类与结构
车床、铣床、钻床等切削机床的组成与分类
车削、铣削、钻削等
切削加工的应用实例切削加工原理及设备
铸造方法、铸造合金、铸造缺陷与防止铸造工艺
锻造方法、锻造设备、锻造缺陷与防止锻造工艺
焊接方法、焊接材料、焊接接头设计与工艺焊接工艺
砂型铸造、自由锻、电弧焊等
铸造、锻造与焊接的应用实例铸造、锻造与焊接工艺ABC
D热处理与表面处理技术
热处理工艺
退火、正火、淬火、回火等热处理与表面处理的原理及设备
加热炉、淬火槽、电镀设备等
表面处理技术
电镀、喷涂、化学转化膜等热处理与表面处理的应用实例
调质处理、渗碳淬火、镀锌等
03
先进制造技术
数控加工技术概述数控加工设备数控编程技术
数控加工工艺数控加工技术
一、材料(
每题参考分值5分
)
1、加工如图所示零件上注有的表面时应限制哪些自由度？
（a） （b）
正确答案：
解：
(a)图：必须限制：
(b) 图：必须限制： 2、如图所示。已知工件的相关尺寸，，，不便测量。试重新给出可以测量的尺寸，并标注该测量尺寸及偏差。
正确答案：
解：画尺寸链图
重新给出的测量尺寸为L4，即大直径孔的深度尺寸，由工艺尺寸链图分析知 封闭环 增环 减环
解尺寸链 ： 20= 60+-70 则
0.15=0++0.05 则
0=-0.025++0.025则
∴ 3、如图所示在三台车床上加工外圆表面，加工后经过度量三批工件分别有如图所示的形状误差：(a)锥形；(b)鞍形；(c)腰鼓形。试分别分析产生上述形状误差的主要原因。
正确答案：
解：
(a)（1）导轨水平面与主轴轴线不平行。（2）刀具明显磨损。（3）后顶尖对前顶尖在水平面位置更靠向刀具一边。（4）误差复映。
(b)（1）导轨水平面内不直。（2）两顶尖支承刚度不足。（3）误差复映。
(c)（1）导轨水平面内不直。（2）工件刚度差。（3）误差复映。
4、在两台相同型号的自动车床上加工一批小轴的外圆，要求保证直径大小为11mm。第一台加工1000件，其直径尺寸按正态分布，平均值＝11.005mm, 均方根误差σ＝0.004 mm。第二台加工500件，其直径尺寸也按正态分布，且X＝11.015mm，σ＝0.0025mm。
试求：（1）在同一图上画出两台机床加工的这两批工件的尺寸分布图，并指出哪台机床的加工精度高？
（2）计算并比较哪台机床的废品率高？且分析比较产生的原因及提出改进办法。
正确答案：
解：⑴
画尺寸分布图
已知：
=11.005
σ＝0.004
＝11.015
σ＝0.0025
公差带分布中心：
T==11.0
工件最小极限尺寸：
X=10.98
工件最大极限尺寸：X=11.02
1 / 14 学习情境一：车削加工习题
1-1 什么是车削?其特点是什么?
1-2 车削加工的基本内容是什么?
1-3 常用卧式车床主要部分的名称和作用是什么?
1-4 画出CA6140型卧式车床的传动系统框图。
1-5 车削加工必须具备哪些运动？各有什么特点。
1-6 车削时所形成的三个表面是什么?
1-7 什么是背吃刀量、进给量和切削速度?
1-8 已知工件毛坯直径为mm80的轴，要求一次进给车至mm73，如果选用切削速度min/50mvc，求背吃刀量(pa)及主轴转速（n）各等于多少?
1-9 在车床上车削mm60的轴。选用主轴转速为min/600r。如果用相同的切削速度车削mm30的轴，求主轴的转速是多少?
1-10 某一机床的主传动系统如图所示，各齿轮模数均为3,要求：
（1）列出传动路线表达式；
（2）分析轴IV的转速级数；
（3）计算轴IV最大和最小转速。
题1-10 图
1-11 回轮、转塔车床与卧式车床相比有哪些特点?
1-12 立式车床在结构布局上有什么特点?一般适用于加工哪些类型的工件?
1-13 什么叫自动车床?什么叫半自动车床?
1-14 常用车刀有哪几种?用途各是什么?
1-15 用简图说明车刀各部分的名称。
1-16 什么是切削平面、基面和正交平面，.;它们的相互关系是什么?
1-17 车刀切削部分有哪六个主要角度?哪两个派生角度?各有什么作用?分别在哪个平面内测量? 2 / 14 1-18 T8A, W18Cr4V, YT15和YG8各属于何种刀具材料?适于加工何种工件材料？应用于什么场合？
1-19 刀具切削部分材料必须具备哪些基本性能?
1-20 常用的车刀材料有哪几类?简述硬质合金车刀的分类和适用加工的材料。
1-21 试画图说明切削过程的二个变形区及各产生何种变形?
1-22 从切屑形成的机理可把切屑分为哪些种?各有何特点?可否相匀_转化?

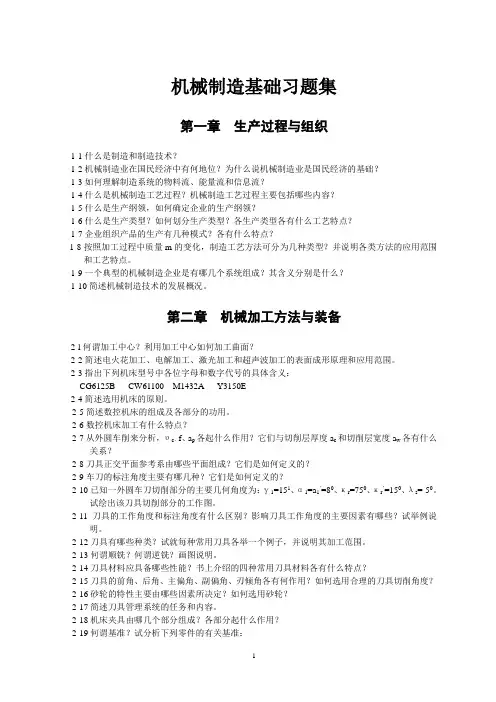

1 机械制造基础习题集
第一章 生产过程与组织
1-1什么是制造和制造技术？
1-2机械制造业在国民经济中有何地位？为什么说机械制造业是国民经济的基础？
1-3如何理解制造系统的物料流、能量流和信息流？
1-4什么是机械制造工艺过程？机械制造工艺过程主要包括哪些内容？
1-5什么是生产纲领，如何确定企业的生产纲领？
1-6什么是生产类型？如何划分生产类型？各生产类型各有什么工艺特点？
1-7企业组织产品的生产有几种模式？各有什么特点？
1-8按照加工过程中质量m的变化，制造工艺方法可分为几种类型？并说明各类方法的应用范围和工艺特点。
1-9一个典型的机械制造企业是有哪几个系统组成？其含义分别是什么？
1-10简述机械制造技术的发展概况。
第二章 机械加工方法与装备
2-l何谓加工中心？利用加工中心如何加工曲面？
2-2简述电火花加工、电解加工、激光加工和超声波加工的表面成形原理和应用范围。
2-3指出下列机床型号中各位字母和数字代号的具体含义：
CG6125B CW61100 M1432A Y3150E
2-4简述选用机床的原则。
2-5简述数控机床的组成及各部分的功用。
2-6数控机床加工有什么特点？
2-7从外圆车削来分析，υc、f、ap各起什么作用？它们与切削层厚度ac和切削层宽度aw各有什么关系？
2-8刀具正交平面参考系由哪些平面组成？它们是如何定义的？
2-9车刀的标注角度主要有哪几种？它们是如何定义的？
2-10已知一外圆车刀切削部分的主要几何角度为：γ1=151、α1=a1’=80、κr=750、κr’=150、λs=-50。试绘出该刀具切削部分的工作图。
2-11刀具的工作角度和标注角度有什么区别？影响刀具工作角度的主要因素有哪些？试举例说明。
2-12刀具有哪些种类？试就每种常用刀具各举一个例子，并说明其加工范围。
2-13何谓顺铣？何谓逆铣？画图说明。
2-14刀具材料应具备哪些性能？书上介绍的四种常用刀具材料各有什么特点？
