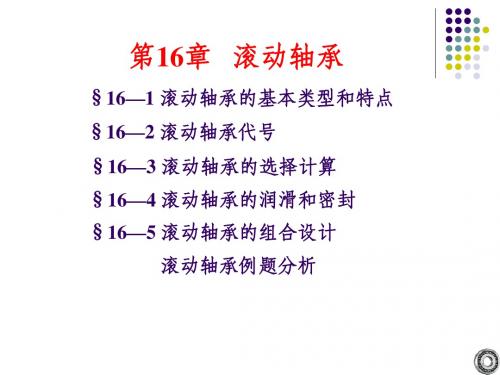

机械设计基础第16章滚动轴承

202第16章 滚动轴承16.1考点提要１6.1.1．重要的术语及基本概念滚动轴承的基本结构及材料、滚动轴承的类型、轴承的代号、载荷角和接触角、基本额定动载荷和基本额定寿命、当量动载荷、当量静载荷、16.1.2．滚动轴承类型选择应主要考虑的因素滚动轴承类型选择应主要考虑的因素有：1）轴承的载荷：轴承所受载荷的大小、方向和性质，是选择轴承类型的主要依据。

2）轴承的转速：在一般转速下，转速的高低对类型的选择不发生什么影响，只有在转速较高时，才会有比较显著的影响。

3）轴承的调心性能；4）轴承的安装和拆卸。

5）经济性。

16.1.3．滚动轴承的载荷角和接触角接触角是滚动体与外圈的接触法线和半径方向之间所夹锐角。

如图１６.1（ａ）（ｂ）（ｃ）所示。

接触角反映了轴承承受载荷方向的特性。

接触角是滚动轴承的一个主要参数，轴承的受力分析和承载能力等都与接触角有关。

接触角越大，轴承承受轴向载荷的能力也越大。

图１６.1 接触角和载荷角载荷角 是轴承实际承受的径向载荷R 与轴向载荷的合力与半径方向的夹角。

如图１６.１（ｄ）所示。

游隙是滚动体内圈、外圈滚道之间的最大间隙。

如图１６.2所示。

游隙是影响轴承运转精度、使用寿命、噪声级别以及温升的重要数据，控制游隙是项重要的工作。

图１６.２径向间隙偏斜角一般指调心轴承内、外圈轴线相对倾斜时所夹的锐角。

此类轴承通常具有偏位角203的自适应性能，当轴承座孔与轴发生轴线偏离时，它可以自动适应轴心的偏斜。

故这种轴承也称作调心轴承。

16.1.4滚动轴承的力分析、失效形式和计算准则（１）力分析向心推力滚动轴承工作时，并非所有滚动体都同时受载。

滚动体同时受载的程度与轴承所受的径向力和轴向力的大小有关，一般以控制约半圈滚动体同时受载为宜。

（2）滚动轴承的失效形式和计算准则滚动轴承在工作时，滚动体和、内外圈都分别受到不同的脉动接触应力，因此，其失效形式主要有：点蚀、塑性变形、磨粒磨损和黏着磨损以及腐蚀．以及由于操作或维护不当引起的元件破裂。

机械设计基础滚动轴承知识机械设计基础滚动轴承知识机械设计基础滚动轴承知识点已经为大家整理好了，请看：1机械零件常用材料：普通碳素结构钢(Q屈服强度)优质碳素结构钢(20平均碳的质量分数为万分之20)、合金结构钢(20Mn2锰的平均质量分数约为2%)、铸钢(ZG230-450屈服点不小于230，抗拉强度不小于450)、铸铁(HT200灰铸铁抗拉强度).2常用的热处理方法：退火(随炉缓冷)、正火(在空气中冷却)、淬火(在水或油中迅速冷却)、回火(吧淬火后的零件再次加热到低于临界温度的一定温度，保温一段时间后在空气中冷却)、调质(淬火+高温回火的过程)、化学热处理(渗碳、渗氮、碳氮共渗).3机械零件的结构工艺性：便于零件毛坯的制造、便于零件的机械加工、便于零件的装卸和可靠定位 .4机械零件常见的失效形式：因强度不足而断裂;过大的弹性变形或塑性变形;摩擦表面的过度磨损、打滑或过热;连接松动;容器、管道等的泄露;运动精度达不到设计要求 .5应力的分类：分为静应力和变应力。

最基本的变应力为稳定循环变应力，稳定循环变应力有非对称循环变应力、脉动循环变应力和对称循环变应力三种.6疲劳破坏及其特点：变应力作用下的破坏称为疲劳破坏。

特点：在某类变应力多次作用后突然断裂;断裂时变应力的最大应力远小于材料的屈服极限;即使是塑性材料，断裂时也无明显的塑性变形。

确定疲劳极限时，应考虑应力的大小、循环次数和循环特征.7接触疲劳破坏的特点：零件在接触应力的反复作用下，首先在表面或表层产生初始疲劳裂纹，然后再滚动接触过程中，由于润滑油被基金裂纹内而造成高压，使裂纹扩展，最后使表层金属呈小片状剥落下来，在零件表面形成一个个小坑，即疲劳点蚀。

疲劳点蚀危害：减小了接触面积，损坏了零件的光滑表面，使其承载能力降低，并引起振动和噪声。

疲劳点蚀使齿轮。

滚动轴承等零件的主要失效形式.8引入虚约束的原因：为了改善构件的受力情况(多个行星轮)、增强机构的刚度(轴与轴承)、保证机械运转性能.9螺纹的种类：普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹.10自锁条件：λ≤ψ即螺旋升角小于等于当量摩擦角.11螺旋机构传动与连接：普通螺纹由于牙斜角β大，自锁性好，故常用于连接;矩形螺纹梯形螺纹锯齿形螺纹因β小，传动效率高，故常用于传动.12螺旋副的效率：η=有效功/输入功=tanλ/tan(λ+ψv)一般螺旋升角不宜大于40°。

机械设计基础第16章滚动轴承的平面之间的夹角，简称接触角。

接触角越大，轴承承受轴向载荷的能力越大。

按照滚动体形状分为：球轴承和滚子轴承由于结构的不同，各类轴承使用性能也不相同：1. 承载能力滚子轴承的承载能力高于球轴承；2. 极限转速3. 角偏差(1) 基本代号类型代号：用数字或字母表示尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

P276 表16-4内径代码表示轴承公称内径尺寸(2) 前置代号、后置代号：只有在遇到对轴承结构、形状、材料公差等级、技术要求等有特殊要求时才使用，一般情况下可忽略。

一、失效形式max 5rF F z =向心轴承0α=T2. 滚动轴承的主要失效形式(1) 疲劳点蚀－内、外圈的滚道及滚动体的表面出现许多点蚀坑。

是滚动轴承的主要失效形式。

(2) 永久变形－滚动体或套圈滚道上出现不均匀的塑性变形凹坑。

(3) 其他形式－早期磨损、胶合、内外圈和保持架破损等二、轴承寿命1. 轴承的可靠度与寿命之间的关系2. 基本额定寿命－一组同一型号轴承在同一条件下运转，其可靠度为90%时，能达到或超过寿命。

()()610r ,h L L h 3. 基本额定动载荷－当一套轴承进入运转并且基本额定寿命为转时，轴承所能承受的载荷，C 。

610对于向心轴承，由于它是在纯径向载荷下进行寿命试验的，所以其基本额定动载荷通称为径向基本额定动载荷，记作rC 对于推力轴承，由于它是在纯轴向载荷下进行寿命试验的，所以其基本额定动载荷通称为轴向基本额定动载荷，记作aC三、当量动载荷的计算r aP XF YF =+r a F F 、－分别为轴承的径向载荷及轴向载荷；X Y 、－分别为径向动载荷系数及轴向动载荷系数四、角接触向心轴承轴向载荷的计算1. 内部轴向力s F －轴承的内部轴向力2. 安装方式3. 轴向载荷的计算压紧端附加的轴向力是否会引起附加的径向力？= 0°基本符号可用符号= 90°基本符号可用符号基本符号可用符号。

第十六章滚动轴承+机械改错、填空题1.（1）为什么现代机械设备中大多数采用滚动轴承而不是滑动轴承？答：因为通常情况下，滚动轴承和滑动轴承相比具有更灵活、安装方便、效率高、摩擦力矩小、成本低、润滑简单等优点。

2.（1）与滑动轴承相比，滚动轴承具有哪些优点和缺点？答：优点：效率高、润滑方便、摩擦阻力小、互换方便等；缺点：抗冲击能力差，高速时存在噪声，工作寿命比不上液体润滑的滑动轴承等。

3.（1）滚动轴承由哪些元件组成？答：一般由内圈、外圈、滚动体和保持架组成。

4.滚动轴承共分几大类型，写出它们的类型代号及名称，并说明各类轴承能承受何种载荷（径向或轴向）。

答：调心球轴承代号1，调心滚子轴承代号2，圆锥滚子轴承代号3，推力球轴承代号5，深沟球轴承代号6，角接触球轴承代号7，圆柱滚子轴承代号N，滚针轴承代号NA。

主要承受径向载荷：1号、2号、6号联合载荷（以径向为主）：3号、7号仅限轴向载荷：5号仅限径向载荷（特殊情况可承受部分轴向载荷）：N仅限轴向载荷：NA5.在你说学过的滚动轴承中，哪几类滚动轴承是内、外圈可分离？（此题略过）答：略。

6.什么是滚动轴承的接触角？（此题略去）答：滚动体和外圈滚道接触点处的法线与垂直轴承轴线的平面所夹的锐角。

7.什么是滚动轴承的极限转速？（此题略去）答：滚动轴承在一定载荷和润滑条件，所能承受的最大转速称为轴承的极限转速。

8.（1）如果滚动轴承的极限转速不能满足要求，可采用哪些措施？（要求答出3项）答：提高轴承精度、适当增大间隙、改善润滑和冷却条件、改用青铜保持架等。

9.（1）当转速很高而轴向载荷不太大时，通常不用推力球轴承而用深沟球轴承来承受纯轴向载荷，为什么？答：原因：对于推力球轴承，在转速很高的情况下滚动体离心力大，与保持架摩擦发热严重；而对于深沟球轴承，其滚道比较深，能够承受轴向力；所以该情况下一般使用深沟球轴承而不使用推力球轴承。

10.什么是滚动轴承的角偏差？答：当滚动体内外圈之间存在偏移时，他们之间的倾斜角称为角偏差。

第16章滚动轴承16-1 说明下列型号轴承的类型、尺寸系列、结构特点、公差等级及其适用场合。

6005，N209／P6，7207C，30209／P5。

解：由手册查得6005深沟球轴承，窄宽度，特轻系列，内径尺寸25 mm，公差等级为0级。

主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。

N209/P6圆柱滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为6级。

只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。

α=︒,钢板冲7207C角接触球轴承，窄宽度，轻系列，内径尺寸35 mm，接触角15压保持架，公差等级为0级。

既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击, 一般成对使用，对称布置。

30209/P5圆锥滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为5级。

能同时承受径向载荷和轴向载荷。

适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。

16-2 一深沟球轴承6304承受的径向力Fr＝4 kN，载荷平稳，转速n＝960 r／min，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。

若载荷改为Fr＝2 kN，轴承的基本额定寿命是多少？解：滚动轴承的基本额定寿命计算公式：其中，对于深沟球轴承6304，查手册得其径向基本额定动载荷为15900C N =，查表16-8得温度系数，查表16-9得载荷系数，对于球轴承。

（1）当量动载荷时，得：根据基本额定寿命的定义可知，在此载荷上，能达到或者超过此寿命的概率为90%。

（2）当量动载荷时，得：。

16-3 根据工作条件，某机械传动装置中轴的两端各采用一个深沟球轴承支承，轴颈d ＝35 mm ，转速n ＝2000 r ／min ，每个轴承承受径向载荷Fr ＝2000 N ，常温下工作，载荷平稳，预期寿命Lh ＝8000 h ，试选择轴承。

解：查教材表16-8得温度系数，查教材表16-9得载荷系数，对于球轴承。
