楼板防裂缝措施

  • 格式：doc
  • 大小：325.64 KB
  • 文档页数：13

万兴·铂悦城项目 防裂缝措施施工方案

万兴•铂悦城项目

防

裂

缝

措

施

施

工

方

案

安徽六安市政建设工程有限公司

二零一九年十二月

万兴·铂悦城项目 防裂缝措施施工方案

2

目 录

第一章工程概况 ................................................................................................................................................... 3

一、工程简介 ............................................................................................................................................... 3

二、各参建单位 ........................................................................................................................................... 3

第二章编制依据 ................................................................................................................................................... 3

第三章常见裂缝类型、原因 ............................................................................................................................... 4

一、常见裂缝类型 ....................................................................................................................................... 4

二、 常见裂缝产生的原因 ......................................................................................................................... 4

第四章 防楼板裂缝措施 ..................................................................................................................................... 6

一、 底板混凝土裂缝预防措施 ................................................................................................................. 6

二、地下室外墙混凝土裂缝预防措施 ....................................................................................................... 6

三、楼板混凝土裂缝预防措施 ................................................................................................................... 7

第五章 裂缝的处理方法 .................................................................................................................................... 11

一、 底板裂缝处理 .................................................................................................................................... 11

二、地下室外墙混凝土裂缝的处理 ......................................................................................................... 12

三、楼板裂缝处理 ..................................................................................................................................... 13

万兴·铂悦城项目 防裂缝措施施工方案

3

第一章工程概况

一、工程简介

本工程位于六安市寿春路以南、梅山北路以西。本工程为万兴项目一标段，位于六安市梅山北路以西、寿春路以南。分为1#、2#、3#、5#、6#、9#、10#、13#、15#、18#、19#楼地下室（含人防地库）。总规模16.23万平米，本标段约99582.76平米建设内容：Ⅰ标段主要为11栋的18F高层，地下车库12946平米。质量等级：合格标准。

1#，2#，3#，5#楼±0.000相对绝对标高39.650 米，6#楼±0.000相对绝对标高39.550

米，9#楼±0.000相对绝对标高39.600 米，10#楼±0.000相对绝对标高39.500 米，13#楼±0.000相对绝对标高39.450 米，15#楼±0.000相对绝对标高39.350 米，18#楼±0.000相对绝对标高39.450 米，19#楼±0.000相对绝对标高39.450 米.结构安全等级为三级，抗震设防烈度为7度，设计地震分组为第一组，设计基本地震加速度为0.10g，建筑抗震设防类别为为丙类。结构类型为框架、框架剪力墙结构。该地区工程抗震设防烈度7度。工程采用钢筋混凝土框架结构，建筑结构安全等级为二级，设计施工年限为50年。

二、各参建单位

第二章编制依据

1、《混凝土质量控制标准》GB50164-2011

2、《建筑地面工程施工质量验收规范》GB50209-2010

3、《建筑工程冬季施工规范》JGJ104-2011

4、《混凝土结构工程施工及验收规范》GB50204-2015

5、《混凝土结构工程施工规范》GB50666-2011

5、安徽省住宅工程质量通病防治技术规程DB34/1659-2012

6、施工图纸及相关的地方、行业标准、施工组织、合同。 项 目 内 容

工程名称 万兴·铂悦城项目工程

工程地址 六安市寿春路以南、梅山北路以西

建设规模 约16.23万㎡

建设单位 六安万星置业有限公司

设计单位 安徽新时代建筑设计有限公司

监理单位 安徽省至泽建设咨询有限公司

施工单位 安徽六安市政建设工程有限公司

建筑性质 住宅 万兴·铂悦城项目 防裂缝措施施工方案

4

第三章常见裂缝类型、原因

一、常见裂缝类型

按裂缝的形状来划分：

横向裂缝：与房屋轴线方向垂直的裂缝。

纵向裂缝：与房屋轴线方向平等的裂缝。

斜裂缝：与房屋轴线方向相斜交的裂缝，常见的有墙角45度斜裂缝。

按裂缝形成过程来划分，常见的有收缩裂缝和温度裂缝。

按裂缝深度h与结构厚度H的关系来划分：

h≤0.1H：表面裂缝。

0.1H

0.5H≤h<1.0H:纵深裂缝。

H=h：贯穿裂缝。

应该尽量避免贯穿裂缝及纵深裂缝。

按裂缝形成时间来划分：

早期裂缝：一般出现在一个月之内。

中期裂缝：约在6个月之内。

后期裂缝：其后的1—2年或更长时间。

二、常见裂缝产生的原因

1、混凝土干缩变形及温度变形

混凝土是由多种材料组成的非匀质材料，具有“湿胀干缩”的特性。混凝土在干燥环境中，毛细孔水分蒸发使毛细孔形成负压，随着水分的不断蒸发，负压逐渐增大产生收缩力，当收缩力受到限制时产生拉应力。当拉应力超过混凝土的抗拉强度，混凝土就出现裂缝。

混凝土浇筑后，在硬化过程中，水泥水化产生大量的水化热。大量的水化热积聚在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这就形成内外的较大温差，较大的温差造成混凝土内部和外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝。在混凝土的施工中当温差变化较大或混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生裂缝。

2、砼水灰比、坍落度过大，或使用过量粉砂 万兴·铂悦城项目 防裂缝措施施工方案

5

砼强度值对水灰比的变化非常敏感，基本上是水和水泥计量变化对强度影响的叠加。因此，水、水泥、外掺混合材料外加剂溶液的计量偏差，将直接影响砼的强度，而且用含泥量大的粉砂配制的砼收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送砼为了满足泵送条件：坍落度大，流动性好，易产生局部粗骨料少，砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝。

3、砼施工中过分振捣，模板、垫层过分干燥，产生裂缝。

砼浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层砼有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝，而模板、垫层在浇筑砼之前洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性干缩，产生裂缝。

4、砼浇捣后过分抹平压光和养护不当

过度的抹平压光会使砼的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用形成碳酸钙，引起表面体积碳水化收缩，导致砼板表面龟裂。而养护不当也是造成现浇砼板裂缝的主要原因。过早养护会影响砼的胶结能力。过迟养护，由于受风吹日晒，砼板表面游离水分蒸发过快，水泥缺乏必要的水化水，而产生急剧的体积收缩，此时砼早期强度低，不能抵抗这种应力而产生开裂。特别是夏、冬两季，因昼夜温差大，养护不当是易产生温差裂缝。

合集下载

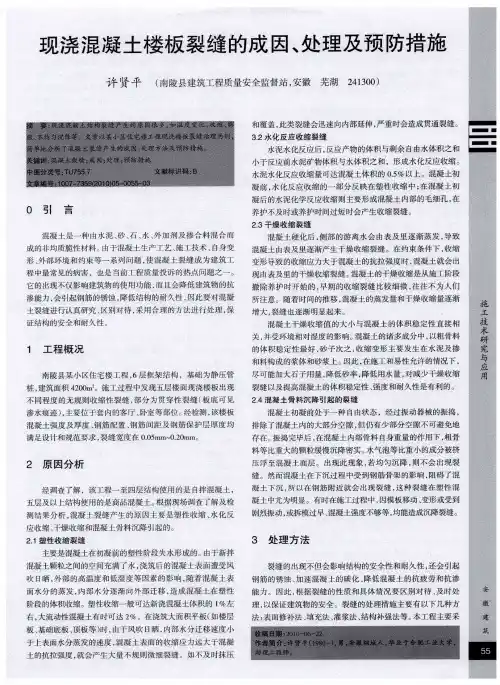

现浇混凝土楼板裂缝的成因、处理及预防措施

现浇混凝土楼板裂缝的成因、处理及预防措施

现浇混凝土楼板裂缝的成因、处理及预防措施　许贤平　（南陵县建筑工程质量安全监督站，安徽芜湖２４１３００）　０引　言　混凝土是一种由水泥、砂、石、水、外加剂及掺合料混合而　成的非均质脆性材料。由于混凝土生产工艺、施工技术、自身变　形、外部环境和约束等一系列问题，使混凝土裂缝成为建筑工　程中最常见的病害，也是当前工程质量投诉的热点问题之一。　它的出现不仅影响建筑物的使用功能，而且会降低建筑物的抗　渗能力，会引起钢筋的锈蚀，降低结构的耐久性，因此要对｝昆凝　土裂缝进行认真研究、区别对待，采用合理的方法进行处理，保　证结构的安全和耐久性。　１　工程概况　南陵县某小区住宅楼工程，６层框架结构，基础为静压管　桩，建筑面积４２００ｍ：。施工过程中发现五层楼面现浇楼板出现　不同程度的无规则收缩性裂缝，部分为贯穿性裂缝（板底可见　渗水痕迹），主要位于套内的客厅、卧室等部位。经检测，该楼板　混凝土强度及厚度、钢筋配置、钢筋间距及钢筋保护层厚度均　满足设计和规范要求，裂缝宽度在０．０５ｍｍ￣Ｏ．２０ｍｍ。　２原因分析　经调查了解，该工程一至四层结构使用的是自拌混凝土，　五层及以上结构使用的是商品混凝土。根据现场调查了解及检　测结果分析，混凝土裂缝产生的原因主要是塑性收缩、水化反　应收缩、干燥收缩和混凝土骨料沉降引起的。　２．１塑性收缩裂缝　主要是混凝土在初凝前的塑性阶段失水形成的。由于新拌　混凝土颗粒之间的空间充满了水，浇筑后的混凝土表面遭受风　吹日晒，外部的高温度和低湿度等因素的影响，随着混凝土表　面水分的蒸发，内部水分逐渐向外部迁移，造成混凝土在塑性　阶段的体积收缩。塑性收缩一般可达新浇混凝土体积的１％左　右，大流动性混凝土有时可达２％。在浇筑大面积平板（如楼层　板、基础底板、顶板等）时，由于风吹日晒，内部水分迁移速度小　于上表面水分蒸发的速度，混凝土表面的收缩应力远大于混凝　土的抗拉强度，就会产生大量不规则微细裂缝。如不及时抹压　和覆盖，此类裂缝会迅速向内部延伸，严重时会造成贯通裂缝。　３＿２水化反应收缩裂缝　水泥水化反应后，反应产物的体积与剩余自由水体积之和　小于反应前水泥矿物体积与水体积之和，形成水化反应收缩。　水泥水化反应收缩量可达混凝土体积的０．５％以上。混凝土初　凝前，水化反应收缩的一部分反映在塑性收缩中；在混凝土初　凝后的水泥化学反应收缩则主要形成混凝土内部的毛细孔，在　养护不及时或养护时间过短时会产生收缩裂缝。　２．３干燥收缩裂缝　混凝土硬化后，侧部的游离水会由表及里逐渐蒸发，导致　混凝土由表及里逐渐产生干燥收缩裂缝。在约束条件下，收缩　变形导致的收缩应力大于混凝土的抗拉强度时，混凝土就会出　现由表及里的干燥收缩裂缝。混凝土的干燥收缩是从施工阶段　撤除养护时开始的，早期的收缩裂缝比较细微，往往不为人们　所注意。随着时间的推移，混凝土的蒸发量和干燥收缩量逐渐　增大，裂缝也逐渐明显起来。　混凝土干燥收缩值的大小与混凝土的体积稳定性直接相　关，并受环境相对湿度的影响。混凝土的诸多成分中，以粗骨料　的体积稳定性最好，砂子次之。收缩变形主要发生在水泥及掺　和料构成的浆体和砂浆上。因此，在施工和易性允许的情况下，　尽可能加大石子用量，降低砂率，降低用水量，对减少干燥收缩　裂缝以及提高混凝土的体积稳定性、强度和耐久性是有利的。　２．４混凝土骨料沉降引起的裂缝　混凝土初凝前处于一种自由状态，经过振动器械的振捣，　排除了混凝土内的大部分空隙，但仍有少部分空隙不可避免地　存在。振捣完毕后，在混凝土内部骨料自身重量的作用下，粗骨　料等比重大的颗粒缓慢沉降密实。水气泡等比重小的成分被挤　压浮至混凝土面层。出现此现象，若均匀沉降，则不会出现裂　缝。然而混凝土在下沉过程中受到钢筋骨架的影响，阻碍了混　凝土下沉，所以在钢筋附近就会出现裂缝，这种裂缝在塑性混　凝土中尤为明显。有时在施工过程中，因模板移动、变形或受到　剧烈振动，或拆模过早、混凝土强度不够等，均能造成沉降裂缝。　３处理方法　裂缝的出现不但会影响结构的安全性和耐久性，还会引起　钢筋的锈蚀、加速混凝土的碳化、降低混凝土的抗疲劳和抗渗　能力。因此，根据裂缝的性质和具体情况要区别对待、及时处　理，以保证建筑物的安全。裂缝的处理措施主要有以下几种方　法：表面修补法、填充法、灌浆法、

现浇混凝土楼板裂缝产生原因及预防措施论文

现浇混凝土楼板裂缝产生原因及预防措施论文

现浇混凝土楼板裂缝产生的原因及预防措施

中图分类号：tu37 文献标识码：a 文章编号：

未来的世界是钢筋混凝土的世界，可见混凝土在现代建筑业中占有很重要的角色。长期以来，由于对混凝土裂缝问题认识上的偏差，或重视程度不够，混凝土产生裂缝现象十分普遍。混凝土的裂缝问题仍是严重困扰着混凝土楼板施工质量的首要问题。

现浇混凝土楼板裂缝形成的特征

1、纵横向比例大于1:3.5的住宅楼在靠近端部大转角处的现浇混凝土楼板，会发生与转角处成45°夹角的条形裂缝，多数是沿楼板厚度贯穿性的裂缝。

在住宅楼现浇楼板内预埋塑料电线管方向的板面上部有通长裂缝。

在现浇混凝土楼板后浇带界面上，也可能产生沿楼板厚度的贯穿性裂缝。

产生在板角处的裂缝，其走向与板的对角线相垂直。

温度及混凝土收缩作用，往往也使一些板块长边或短边的方向跨中产生一些贯穿性裂缝。

二、现浇楼板裂缝产生的原因

现浇混凝土楼板裂缝产生的原因是多方面的，概括起来主要有以下几点：

（一）材料选用方面的因素

1、水泥品种。水泥的选择是关系到收缩问题的关键。不同品种水泥的收缩值取决于c3a、so3、石膏的含量及水泥细度等。而且，随着高强混凝土的应用，水泥的标号等级要求也就相应提高，水泥用量也就会增加，产生的水化热就越高，混凝土的收缩变形也越大。尽量选用低水化热或中水化热的水泥品种配制混凝土，如矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰水泥、复合水泥等

2、外加剂应用不当也会引起的裂缝。由于施工工期的需要，一般都会使用化学外加剂的，高效减水剂的减水作用随时间延长而降低，这是坍落度损失的主要原因，由于高效减水剂吸附在水泥颗粒表面或早期水化物上，它或是被水化物包围，或是与水化物反应而被消耗掉，变得不能发挥分散能力，这类问题在混凝土生产行业中会经常遇到，程度轻的会引起混凝土施工困难，混凝土表面会出现收缩裂缝。

3、混凝土配合比。在原料一定的条件下，水灰比对混凝土收缩有很大的影响。在用水量一定内条件下，混凝土收缩随水泥用量的增大而加大，反之增大的幅度较小；在水灰比一定条件下，混凝土收缩率随水灰比的增加而明显增大；在水灰比相同条件下，混凝土收缩率随砂率增大而加大，但增大的幅度较小。影响混凝土的收缩而产生裂缝原因包括单位用水量、单位水泥用量、水灰比、砂率等控制参数。

4、混凝土现浇楼面裂缝的原因和防治措施

4、混凝土现浇楼面裂缝的原因和防治措施

混凝土现浇楼面裂缝的原因和防治措施

一、前言

地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。分析裂缝的成因，利于有目的进行裂缝控制。

二、裂缝发生的形式及规律

从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。

三、裂缝的成因分析

裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：

1、从设计方面看

⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。

⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。

⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径三D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。

楼板裂缝处理方案及预控措施

楼板裂缝处理方案及预控措施

第 1 页 共 3 页 楼板裂缝处理方案及预控措施

楼板裂缝是建筑结构常见的问题之一，如果不及时处理和预防，可能会导致建筑结构的安全隐患。为了确保建筑结构的稳固和安全，需要采取一系列的处理方案和预控措施。本篇文章将详细介绍相关方案，内容涉及楼板裂缝的种类、原因、处理方法以及预控措施。

1. 楼板裂缝的种类：

楼板裂缝主要分为以下几种类型：线形裂缝、网状裂缝、渗漏裂缝、结构裂缝、沉降裂缝等。线形裂缝是沿着楼板的一条直线延伸的裂缝，通常由于混凝土的收缩引起；网状裂缝是多条线形裂缝交汇形成的多边形裂缝样式；渗漏裂缝是通过裂缝渗漏出水的裂缝类型；结构裂缝是由于结构设计或施工不当引起的裂缝；沉降裂缝是由于土壤的沉降不均匀导致楼板变形形成的裂缝。

2. 楼板裂缝的原因：

楼板裂缝的形成通常有以下几个原因：材料问题、施工问题、设计问题、荷载问题等。材料问题包括混凝土本身的质量及配比问题；施工问题包括浇筑、养护、加固等环节中的操作不当；设计问题包括结构设计不合理、强度计算不准确等；荷载问题是指楼板受到超过设计荷载的作用。

3. 楼板裂缝的处理方法： 第 2 页 共 3 页 （1）线缝处理：线缝是楼板裂缝的一种常见类型，可以通过以下几种方法进行处理。首先，可以使用胶水或填缝剂进行填充修补；其次，可以使用胶带或钢线进行封口，以增强连接强度；最后，可以采用冷缝处理方法，即通过中间加槽或切割扩大缝宽，然后进行铺贴。

（2）网缝处理：网缝通常需要进行整体修补。首先，可以选择拆除受损的楼板，并重新浇筑新的混凝土；其次，可以对网缝进行扩宽，然后再进行补强处理，例如加固钢筋或使用增强胶进行粘结。

（3）渗漏裂缝处理：渗漏裂缝需要首先确定渗水的原因，然后针对性地进行处理。例如，可以采用填缝剂对裂缝进行修补，并在修补前进行彻底的清洁和干燥处理；如果渗漏裂缝的原因是建筑物外部的渗水问题，可以对外墙进行防水处理。

（4）结构裂缝处理：结构裂缝通常需要进行综合性的维修处理。首先，需要找到裂缝的原因，然后进行结构分析，确定合适的修复方法。修复方法可以包括加固钢筋、注浆处理、局部加固等。
