即热式电热水器安装

产品使用说明书

NEWMAN 纽曼即热式电热水器本产品已通过国家3C认证

由中国太平洋保险公司承保CCC

CPICMTA系列纽曼即热式电热水器NEWMAN 纽曼即热式电热水器

NEWMAN 纽曼即热式电热水器

产品简介

尊敬的用户,非常感谢您使用纽曼即热式电热水器产品,在您

准备安装及使用本产品之前,请先仔细阅读本说明书.

产品特点:

1、采用优质英格莱800第四代不锈钢发热元件,真正水电隔

离,配备多重安全保护装置,充分确保您可无忧 及尽情的享受本产

品给您带来的愉悦心情

2、功能：本产品设计超低水压启动，保证您在使用时不会

由于水压太低而影响本产品的使用

3、服务：质量实行国家“三包”政策，购机即可享受免费

上门安装、免费整机一年保修、终身维护

以下情况不能享受或可有偿享受本公司的服务：

1、不按说明书安装及操作不当造成的

2、自行拆卸、改装或维修的

3、超过保修期限的

4、保修卡记录与实物不符或经涂改的

5、保修卡或购买凭证均已丢失的

NEWMAN 纽曼即热式电热水器NEWMAN 纽曼即热式电热水器

目 录

一、客户安装说明

1. 热水器水电线路图

2. 热水器安装

3. 入水管安装

4. 花洒安装

5. 电源安装

二、客户使用说明6. 热水器各部分名称及功能

13

4

5

6

7

8

7.使用及调整方法

8. 加热功率入水量及温升之关系

12. 产品包装明细表10. 防护功能

11. 注意事项9. 故障维修及规格9

9

10

11

1211

三、产品保修卡13

NEWMAN 纽曼即热式电热水器NEWMAN 纽曼即热式电热水器

安装工具及设备

花洒

扳手

螺丝刀铅笔

花洒座铁锤电钻一、客户安装说明

2胶粒

NEWMAN 纽曼即热式电热水器NEWMAN 纽曼即热式电热水器

注意:

1.热水器必须由专业人员安装,

用户不得自行安装.

2.必须加装漏电开关.

出水口入水口隔电墙

节流阀

1、电热水器水电线路图

接电源

空气开关ELN

火线L:红色铜芯线

零线N:绿色铜芯线

地线E:黄绿色铜芯线

NEWMAN 纽曼即热式电热水器NEWMAN 纽曼即热式电热水器

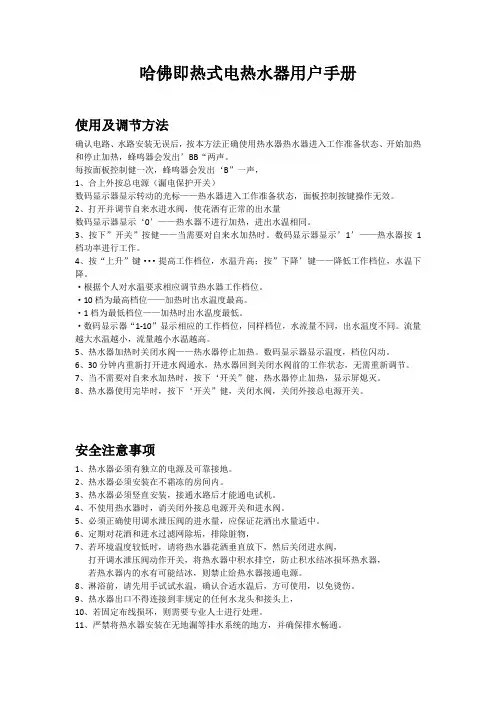

哈佛即热式电热水器用户手册

使用及调节方法

确认电路、水路安装无误后，按本方法正确使用热水器热水器进入工作准备状态、开始加热和停止加热，蜂鸣器会发出’BB“两声。

每按面板控制健一次，蜂鸣器会发出‘B”一声，

1、合上外按总电源（漏电保护开关）

数码显示器显示转动的光标——热水器进入工作准备状态，面板控制按键操作无效。

2、打开并调节自来水进水阀，使花洒有正常的出水量

数码显示器显示‘0’——热水器不进行加热，进出水温相同。

3、按下”开关”按健——当需要对自来水加热时。数码显示器显示’1’——热水器按1档功率进行工作。

4、按“上升”键···提高工作档位，水温升高；按”下降’键——降低工作档位，水温下降。

·根据个人对水温要求相应调节热水器工作档位。

·10档为最高档位——加热时出水温度最高。

·1档为最低档位——加热时出水温度最低。

·数码显示器“1-10”显示相应的工作档位，同样档位，水流量不同，出水温度不同。流量越大水温越小，流量越小水温越高。

5、热水器加热时关闭水阀——热水器停止加热。数码显示器显示温度，档位闪动。

6、30分钟内重新打开进水阀通水，热水器回到关闭水阀前的工作状态，无需重新调节。

7、当不需要对自来水加热时，按下‘开关”健，热水器停止加热，显示屏熄灭。

8、热水器使用完毕时，按下‘开关”健，关闭水阀，关闭外接总电源开关。

安全注意事项

1、热水器必须有独立的电源及可靠接地。

2、热水器必须安装在不霜冻的房间内。

3、热水器必须竖直安装，接通水路后才能通电试机。

4、不使用热水器时，诮关闭外接总电源开关和进水阀。

5、必须正确使用调水泄压阀的进水量，应保证花洒出水量适中。

6、定期对花酒和进水过滤网除垢，排除脏物，

7、若环境温度较低时，请将热水器花洒垂直放下，然后关闭进水阀，

打开调水泄压阀动作开关，将热水器中积水排空，防止积水结冰损坏热水器，

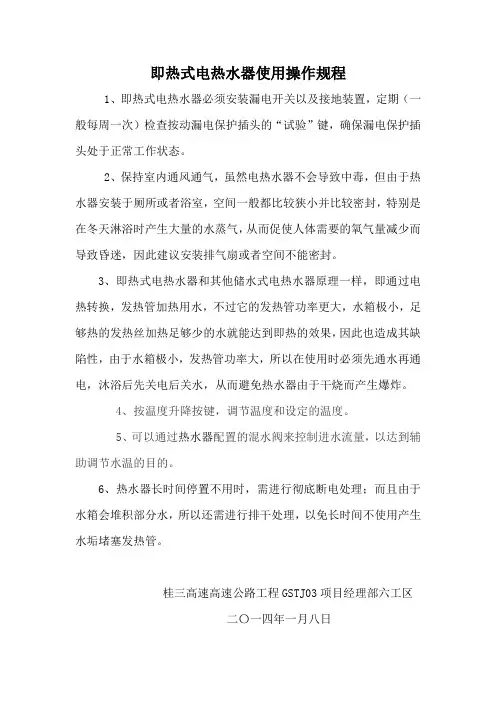

即热式电热水器使用操作规程

1、即热式电热水器必须安装漏电开关以及接地装置，定期（一般每周一次）检查按动漏电保护插头的“试验”键，确保漏电保护插头处于正常工作状态。

2、保持室内通风通气，虽然电热水器不会导致中毒，但由于热水器安装于厕所或者浴室，空间一般都比较狭小并比较密封，特别是在冬天淋浴时产生大量的水蒸气，从而促使人体需要的氧气量减少而导致昏迷，因此建议安装排气扇或者空间不能密封。

3、即热式电热水器和其他储水式电热水器原理一样，即通过电热转换，发热管加热用水，不过它的发热管功率更大，水箱极小，足够热的发热丝加热足够少的水就能达到即热的效果，因此也造成其缺陷性，由于水箱极小，发热管功率大，所以在使用时必须先通水再通电，沐浴后先关电后关水，从而避免热水器由于干烧而产生爆炸。

4、按温度升降按键，调节温度和设定的温度。

5、可以通过热水器配置的混水阀来控制进水流量，以达到辅助调节水温的目的。

6、热水器长时间停置不用时，需进行彻底断电处理；而且由于水箱会堆积部分水，所以还需进行排干处理，以免长时间不使用产生水垢堵塞发热管。

桂三高速高速公路工程GSTJ03项目经理部六工区

二〇一四年一月八日

歌诗顿即热式热水器使用教程

1、打开进水阀和水龙头，插上电源，按下热水器的开关按钮。

2、设置水温。

3、水烧开后先把阀门调至中间位置，试下水温合适即可使用。

4、使用完毕后，先关闭电热水器上的开关，等手擦干之后，再拔掉电源。

注意事项：

1、本教程只适用歌诗顿即热式电热水器相关产品。

2、安装和使用前请务必仔细阅读安装使用说明书。

3、安装之前要请专业人员详细检查线路和电表、空开等是否符合本机要求，热水器应单独接线，不应与其它电器共用一条线路；

4、必须安装可靠的接地线，按要求连接电源线，地线和零线应严格分开，自来水管、下水管道不能做为接地。

5、必须安装专用的外接漏电保护开关，长时间不使用时请关闭外接漏电保护开关，不得将热水器安装在易燃和强磁场附近。

6、安装必须由专业人员进行，热水器必须坚直安装，请先排空管道内的杂质后，才与热水器相连。出水口不得连接到非规定的任何水龙头或接头上。

7、安装后首次使用时，必须先通水，待出水口有水流出时方可通电使用。

8、为了热水器的最佳使用效果，请不要连接混水阀，喷头必须定期除垢，经常对进水过滤网清理、排除脏物。
