⾼中通⽤技术：电⼦控制考点复习电⼦控制技术附录⼀、常⽤电阻器、电容器、电感器的外形特征、电路符号与标称值1、电阻器电阻器简称电阻，⽤字母R表⽰，单位是“欧姆”，简称“欧”，⽤字母Ω表⽰。

此外还有千欧（kΩ）、兆欧(MΩ)。

其在电路中起降压、分压、限流、分流、负载等作⽤。

①常⽤电阻器的外形特征和电路符号②电阻器的分类电阻器按结构可分为如下两种：固定电阻器，可变电阻器（可调电阻器）。

③电阻器的标称值电阻器的标称值包含电阻值、误差、功耗。

⽤来表⽰电阻值和误差的⽅法有以下两种：直标法：是指将电阻器的参数（电阻值、误差、功耗）⽤数字和字母直接印在电阻体上，允许偏差直接⽤百分数表⽰。

例如，⾊标法：是⽤不同颜⾊的⾊环来表⽰电阻器的阻值和误差。

⼀般电阻体上有四条⾊环，其中前两条⾊环分别表⽰阻值的第1位和第2位有效数字，第三条⾊环表⽰有效数字的幂指数（即有效数字后0的个数），第四条表⽰允许误差（精度）。

精密电阻器上有五条⾊环，前⾯三条表⽰前三位有效数字，第四条表⽰幂指数，第五条表⽰误差。

各种颜⾊对应的含义如下图。

例如：橙橙红⾦表⽰阻值为3300欧姆。

精度为±5％。

⽂字符号法：⽤阿拉伯数字和⽂字符号两者有规律的组合来表⽰阻值允许的偏差⽤⽂字符号表⽰，符号前⾯的数字表⽰整数阻值，后⾯的数字依次表⽰第⼀位⼩数和第⼆位⼩数阻值。

例如，1R5表⽰1.5Ω，2k7表⽰2.7kΩ，R1表⽰0.1Ω。

数码法：⽤三位阿拉伯数字表⽰，前两位数字表⽰阻值的有效数，第三位数字表⽰有效数字后零的个数。

例如，102表⽰1kΩ。

当阻值⼩于10Ω时，⽤*R*表⽰，将R看着⼩数点，例如，8R2表⽰8.2Ω。

④电阻器的选⽤：当选⽤电阻器时，⼀般只考虑标称阻值(标⽰在电阻器上的电阻值)、额定功率(所允许耗散的最⼤功率)。

2、电容器电容器简称电容，⽤字母C表⽰，它是由两个靠得很近的导体中间隔绝缘材料构成的，所以直流电不能通过电容器。

其在电路中起到“通交流隔直流”的作⽤，常⽤于耦合电路、振荡电路、调谐电路、滤波电路、和延时电路中。

电子行业电子控制系统模块1. 介绍在电子行业中，电子控制系统模块是一种重要的组成部分。

它主要用于控制电子设备的各种功能和操作，包括但不限于电源管理、信号处理、电流控制等。

电子控制系统模块由多种电子元器件组成，如微处理器、传感器、触发器等，通过这些元器件的相互作用和协调，实现对电子设备的精确控制。

本文将深入探讨电子行业中常见的电子控制系统模块，包括其基本原理、应用场景以及设计和开发过程。

通过了解电子控制系统模块的相关知识，读者将能够更好地理解电子设备的工作原理和内部结构，从而提高对电子产品的认识和应用。

2. 基本原理电子控制系统模块的基本原理是通过控制信号的输入和输出，实现对电子设备的控制。

它主要包括以下几个方面的内容：2.1 传感器传感器是电子控制系统模块中重要的元件之一。

它能够将外部环境的信息转化为电信号，从而提供给电子设备进行处理。

常见的传感器有温度传感器、光线传感器、加速度传感器等。

传感器的工作原理多种多样，常见的原理有电阻式、电容式、磁敏式等。

2.2 微处理器微处理器是电子控制系统模块的核心。

它能够接收和处理来自传感器的信号，并根据预先设定的算法进行相应的控制。

微处理器的选择要考虑到所需的计算能力和功耗等因素。

常见的微处理器有ARM、Intel、PIC等。

2.3 触发器触发器是一种用于控制信号触发的电子元件。

它能够根据输入信号的变化，产生响应的输出信号。

触发器有多种类型，包括RS触发器、D触发器和JK触发器等。

触发器的应用主要是为了实现电子设备的存储和逻辑控制。

3. 应用场景电子控制系统模块在电子行业中有着广泛的应用场景。

以下是一些常见的应用场景：3.1 智能家居在智能家居系统中，电子控制系统模块负责控制家居设备的开关、亮度、温度等。

通过传感器的采集和微处理器的处理，智能家居系统可以实现多种自动化功能，如自动开关灯、温度控制、窗帘控制等。

3.2 工业自动化工业自动化是电子行业中的另一个重要应用领域。

《数字电子技术》课程设计总结报告题目：1、红绿灯控制器2、汽车尾灯控制器设计日期：2011年 5 月21 日目录一．设计任务书二．设计框图及整机概述三．各单元电路的设计方案及原理说明四．调试过程及结果分析五．附录（包括：整机逻辑电路图和元器件清单）六．设计、安装及调试中的体会七、对本次课程设计的意见及建议红绿灯控制器一、设计任务书1、题目：红绿灯控制器2、设计要求设计一个红绿灯控制器设计应具有以下功能基本设计要求：设计一个红绿灯控制器控制器设计应具有以下功能（1）东西方向绿灯亮，南北方向红灯亮。

.（2）东西方向黄灯亮，南北方向红灯亮。

（3）东西方向红灯亮，南北方向绿灯亮。

（4 ）东西方向红灯亮，南北方向黄灯亮。

要求有时间显示（顺数、逆数皆可），时间自定。

（大于15秒以上），可忝加其他功厶匕能3、给定条件只能采用实验室提供的中小规模电路进行设计。

（不一定是实验用过的）• OO十字路口交通示意图二、设计框图及整机概述该电路主要由以下五部分组成：1、状态控制器2、状态译码器3、减法计数器4、秒脉冲发生器55、预置数电路信号灯显示电路整机概述：该电路旨在模拟交通灯基本工作原理。

在预置数电路信号灯显示电路中设定东西方向绿灯（38秒）、黄灯（10秒）、红灯（28 秒），电路按照设计要求的状态工作。

设计结构框图：脉冲发生器-------------- ►减法计数器状态译码器____________ 信号灯显示三.各单元电路的设计方案及原理说明1状态控制器(1)交通灯工作流程如图2所示主道绿灯亮，支道红灯亮主道黄灯亮，支道红灯亮主道红灯亮，支道绿灯亮(2)状态控制器信号灯四种不同的状态分别用S o （主道绿灯亮，支道红灯亮）、S （主道黄灯亮，支道红灯亮）、2 （主道红灯亮，支道绿灯亮）、Q （主道红灯亮，支道黄灯亮）表示，其状态编码及状态S所以状态控制器电路如图所示:2、状态译码器设计主、支道上红、绿、黄（用蓝灯表示）信号灯的状态主要取决状态控制器的之间的关系见真值表如表2所示。

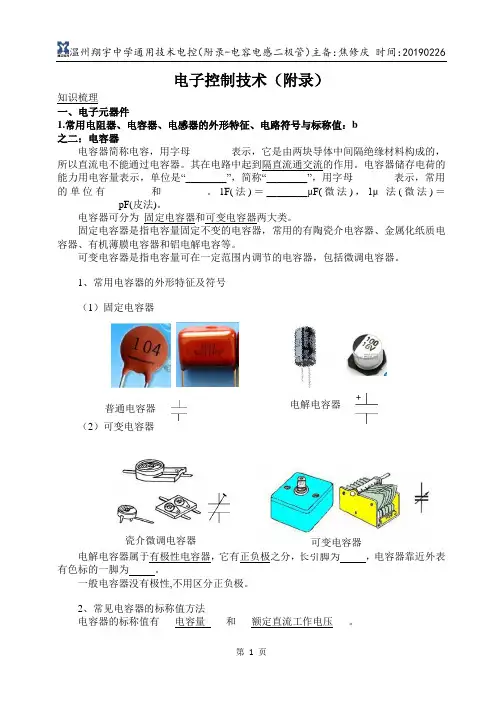

电子控制技术（附录）知识梳理一、电子元器件1.常用电阻器、电容器、电感器的外形特征、电路符号与标称值：b之二：电容器电容器简称电容，用字母________表示，它是由两块导体中间隔绝缘材料构成的，所以直流电不能通过电容器。

其在电路中起到隔直流通交流的作用。

电容器储存电荷的能力用电容量表示，单位是“________”，简称“________”，用字母________表示，常用的单位有________和________。

1F(法)＝________μF(微法)，1μ法(微法)＝____________pF(皮法)。

电容器可分为_固定电容器和可变电容器两大类。

固定电容器是指电容量固定不变的电容器，常用的有陶瓷介电容器、金属化纸质电容器、有机薄膜电容器和铝电解电容等。

可变电容器是指电容量可在一定范围内调节的电容器，包括微调电容器。

1、常用电容器的外形特征及符号（1）固定电容器（2）可变电容器电解电容器属于有极性电容器，它有正负极之分，长引脚为，电容器靠近外表有色标的一脚为。

一般电容器没有极性,不用区分正负极。

2、常见电容器的标称值方法电容器的标称值有___电容量____和___额定直流工作电压___。

普通电容器电解电容器瓷介微调电容器可变电容器（1）电容量的表示方式有多种； ①直接标：在电容器的表面上；如右图表示电容量4700μF ，额定直流工作电压是50V ，即电路中的电压不能超过50V 。

②数码法：常用的瓷介电容器体积比较小，一般只标出电容量。

a 当数值是几十、几百、几千时，单位为pF ；例如“3300”表示b 当数值小于1（零点几）时，单位为μF ； 例如“0.47”表示c 用三位数表示电容量的，前两位表示电容量的 ，最后一位表示有效数字后面加多少个零，单位是 ；例如“224”表示③类似电阻的色标法，不同的是单位是pF 。

（2）电容器的额定直流工作电压电容器的额定直流工作电压是指电容器在电路中能够长期可靠地工作而不被击穿的直流电压（又称耐压值）。
