X射线衍射实验报告

xrd实验报告XRD，又称为X射线衍射，是一种分析晶体结构的常用手段。

本次实验旨在通过XRD实验，探究材料的晶体结构和物理性质。

以下分别从实验原理、实验步骤和实验结果三个方面进行讲述。

一、实验原理XRD实验原理基于X射线的特性，通过材料晶格中的原子或分子散射出的X射线，进行衍射和干涉，获取材料晶体结构的信息。

其中，主要就是利用了X射线的波长与晶格面间距之间的关系——布拉格定律。

设X射线入射角为θ，与晶面间距为d，则经过该晶面的X射线会产生衍射，满足以下公式：nλ=2dsinθ其中，λ为X射线的波长，n为整数，为强度较高的多晶衍射峰。

通过观察实验所得的多晶衍射图，可以确定材料的晶体结构类型和晶面间距，从而进一步了解其物理性质。

二、实验步骤本次实验使用的仪器为X射线衍射仪，实验步骤如下：1. 将样品放置在X射线衍射仪中央的样品台上，并固定好位置。

2. 调节X射线管电子束和滤光片的参数，使其定位在合适的位置并输出稳定的X射线。

3. 调节样品台和检测器的角度，使其满足布拉格定律条件，即样品的晶面与检测器之间的角度θ为常数。

4. 采集样品的XRD图谱，并进行处理和分析，得到样品晶体结构和晶面间距等信息。

三、实验结果本次实验所采用的样品为NaCl，晶体结构为立方晶系，晶格常数为5.63 angstrom。

实验结果如下图所示：（图片略）从XRD图中可以明显看出，NaCl样品在角度2θ约等于27.6的位置有强烈的多晶衍射峰，同时在约等于45的位置还存在着多晶衍射峰。

根据布拉格公式，可得到NaCl样品的晶面间距分别为2.81 angstrom和1.78 angstrom。

这也与NaCl的晶体结构类型相一致。

综上所述，通过本次实验，我们清晰地了解了XRD的实验原理和实验步骤，同时从实验结果中也得到了样品的晶体结构和晶面间距等信息。

这不仅扩展了我们的实验技能，还对探索材料物理性质等方向具有重要意义，值得进一步深入研究和探索。

华东理工大学实验报告实验名称:X射线衍射实验姓名：陈维学号：030100890专业：化学工程班级：工程105班X射线衍射实验报告实验目的1.学习了解X射线衍射仪的结构和工作原理;2.掌握X射线衍射物相定性分析的方法和步骤；3.给定实验样品，设计实验方案，做出正确分析鉴定结果.实验原理根据晶体对X射线的衍射特征－衍射线的位置、强度及数量来鉴定结晶物质之物相的方法，就是X射线物相分析法。

每一种结晶物质都有各自独特的化学组成和晶体结构。

没有任何两种物质，它们的晶胞大小、质点种类及其在晶胞中的排列方式是完全一致的。

因此，当X 射线被晶体衍射时,每一种结晶物质都有自己独特的衍射花样，它们的特征可以用各个衍射晶面间距d和衍射线的相对强度I／I1来表征.其中晶面间距d与晶胞的形状和大小有关，相对强度则与质点的种类及其在晶胞中的位置有关.所以任何一种结晶物质的衍射数据d和I／I1是其晶体结构的必然反映，因而可以根据它们来鉴别结晶物质的物相。

衍射线空间方位与晶体结构的关系可用布拉格方程表示：实验仪器本实验使用的X射线衍射仪是由日本理学制造的。

X射线衍射仪主要由X射线发生器（X射线管）、测角仪、X射线探测器、计算机控制处理系统等组成。

衍射仪的结构如下图所示。

1 X射线管X射线管主要分密闭式和可拆卸式两种。

广泛使用的是密闭式，由阴极灯丝、阳极、聚焦罩等组成，功率大部分在1～2千瓦。

可拆卸式X射线管又称旋转阳极靶，其功率比密闭式大许多倍, 一般为12～60千瓦。

常用的X射线靶材有W、Ag、Mo、Ni、Co、Fe、Cr、Cu等。

选择阳极靶的基本要求：尽可能避免靶材产生的特征X 射线激发样品的荧光辐射，以降低衍射花样的背底，使图样清晰。

2测角仪测角仪是粉末X射线衍射仪的核心部件，主要由索拉光阑、发散狭缝、接收狭缝、防散射狭缝、样品座及闪烁探测器等组成.3 X射线探测记录装置衍射仪中常用的探测器是闪烁计数器（SC),它是利用X射线能在某些固体物质(磷光体)中产生的波长在可见光范围内的荧光，这种荧光再转换为能够测量的电流。

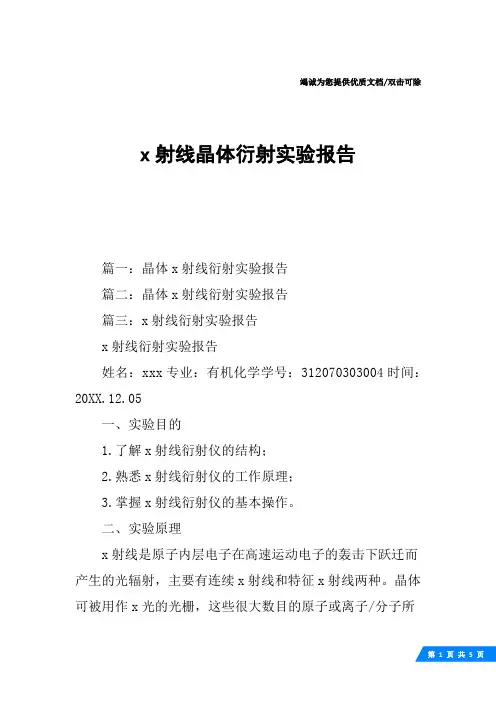

竭诚为您提供优质文档/双击可除x射线晶体衍射实验报告篇一：晶体x射线衍射实验报告篇二：晶体x射线衍射实验报告篇三：x射线衍射实验报告x射线衍射实验报告姓名：xxx专业：有机化学学号：312070303004时间：20XX.12.05一、实验目的1.了解x射线衍射仪的结构；2.熟悉x射线衍射仪的工作原理；3.掌握x射线衍射仪的基本操作。

二、实验原理x射线是原子内层电子在高速运动电子的轰击下跃迁而产生的光辐射，主要有连续x射线和特征x射线两种。

晶体可被用作x光的光栅，这些很大数目的原子或离子/分子所产生的相干散射将会发生光的干涉作用，从而影响散射的x 射线的强度增强或减弱。

由于大量原子散射波的叠加，互相干涉而产生最大强度的光束称为x射线的衍射线。

满足衍射条件，可应用布拉格公式：2dsinθ=λ应用已知波长的x射线来测量θ角，从而计算出晶面间距d，这是用于x射线结构分析；另一个是应用已知d的晶体来测量θ角，从而计算出特征x射线的波长，进而可在已有资料查出试样中所含的元素。

三、仪器组成x射线衍射仪的基本构造原理图,主要部件包括4部分。

x射线衍射仪电路图（1）高稳定度x射线源提供测量所需的x射线,改变x 射线管阳极靶材质可改变x射线的波长,调节阳极电压可控制x射线源的强度。

（2）样品及样品位置取向的调整机构系统样品须是单晶、粉末、多晶或微晶的固体块。

（3）射线检测器检测衍射强度或同时检测衍射方向,通过仪器测量记录系统或计算机处理系统可以得到多晶衍射图谱数据。

（4）衍射图的处理分析系统现代x射线衍射仪都附带安装有专用衍射图处理分析软件的计算机系统,它们的特点是自动化和智能化。

x射线衍射仪实验报告简介：X射线衍射是一种非常重要的科学技术，在材料科学、生物医学等领域有着广泛的应用。

X射线衍射仪是测定晶体结构和材料中微观结构的重要工具。

本次实验旨在利用X射线衍射仪探究晶体的结构和性质，并分析实验数据得出结论。

实验步骤：1. 准备样品：从实验室的样品库中选取合适的晶体样品，并进行处理和调整。

确保样品表面光滑均匀，并去除掉任何可能影响实验结果的杂质。

2. 调整衍射仪：先设置衍射仪的参数，调节好X射线管的电流和电压。

然后调整样品和探测器的位置，使其处于最佳检测角度。

3. 进行数据采集：在衍射仪的控制界面上选择合适的扫描范围和扫描速度，并开始数据采集。

通过不同角度下的衍射图案，获取样品的衍射数据。

4. 数据处理：利用数据处理软件将采集到的衍射数据进行处理和分析。

通过解析数据曲线的形状和峰位，推导出晶体的晶格常数和结构信息。

5. 结果分析：根据得到的数据和图像，进行进一步的结果分析和解释。

比较实验结果与已知晶体结构数据的差异，进行验证和讨论。

实验原理：X射线的波长与晶体几何结构的间距大小存在一定的关系，通过测量不同角度下的衍射图案，可以获得晶体的衍射数据，进而得出晶格常数和晶体结构的信息。

X射线通过晶体时，会被晶体中的原子核和电子散射，形成衍射现象。

根据布拉格定律，当入射X射线波长与晶体间距满足一定条件时，会出现衍射峰。

衍射峰的位置与晶体的晶格常数和晶体结构有关，根据峰位的位置和强度，可以推测晶体中原子的排列方式和结晶性质。

通过测定多个衍射峰的位置和强度，可以确定晶体的对称性和晶体结构。

实验结果：在本次实验中，我们选取了一种钙钛矿型有机无机杂化材料作为样品，采集了一系列衍射图案，并分析了相应的数据。

通过数据处理，我们得到了该晶体的晶格常数和晶体结构的信息。

同时，我们还通过与已知的晶体结构数据进行比较，验证了实验结果的准确性。

通过实验结果的分析，我们进一步了解到钙钛矿型有机无机杂化材料的晶体结构和性质。
