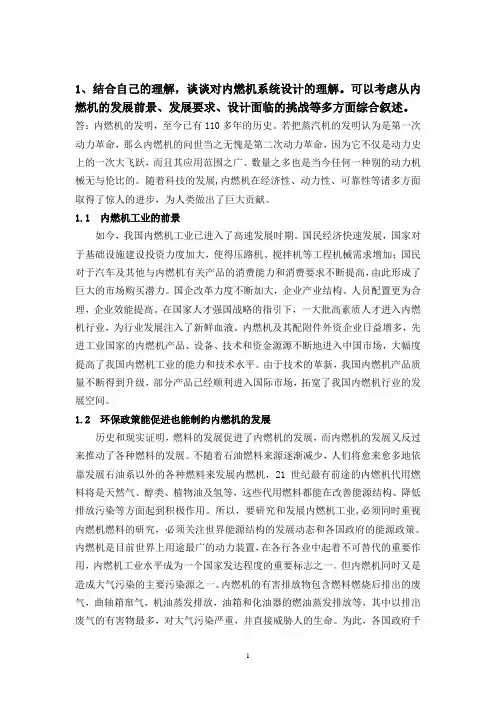

1、结合自己的理解，谈谈对内燃机系统设计的理解。
可以考虑从内燃机的发展前景、发展要求、设计面临的挑战等多方面综合叙述。
答：内燃机的发明，至今已有110多年的历史。
若把蒸汽机的发明认为是第一次动力革命，那么内燃机的问世当之无愧是第二次动力革命，因为它不仅是动力史上的一次大飞跃，而且其应用范围之广、数量之多也是当今任何一种别的动力机械无与伦比的。
随着科技的发展,内燃机在经济性、动力性、可靠性等诸多方面取得了惊人的进步，为人类做出了巨大贡献。
1.1 内燃机工业的前景如今，我国内燃机工业已进入了高速发展时期。
国民经济快速发展，国家对于基础设施建设投资力度加大，使得压路机、搅拌机等工程机械需求增加；国民对于汽车及其他与内燃机有关产品的消费能力和消费要求不断提高，由此形成了巨大的市场购买潜力。
国企改革力度不断加大，企业产业结构、人员配置更为合理，企业效能提高。
在国家人才强国战略的指引下，一大批高素质人才进入内燃机行业，为行业发展注入了新鲜血液。
内燃机及其配附件外资企业日益增多，先进工业国家的内燃机产品、设备、技术和资金源源不断地进入中国市场，大幅度提高了我国内燃机工业的能力和技术水平。
由于技术的革新，我国内燃机产品质量不断得到升级，部分产品已经顺利进入国际市场，拓宽了我国内燃机行业的发展空间。
1.2 环保政策能促进也能制约内燃机的发展历史和现实证明，燃料的发展促进了内燃机的发展，而内燃机的发展又反过来推动了各种燃料的发展。
不随着石油燃料来源逐渐减少，人们将愈来愈多地依靠发展石油系以外的各种燃料来发展内燃机，21世纪最有前途的内燃机代用燃料将是天然气、醇类、植物油及氢等，这些代用燃料都能在改善能源结构、降低排放污染等方面起到积极作用。
所以，要研究和发展内燃机工业,必须同时重视内燃机燃料的研究，必须关注世界能源结构的发展动态和各国政府的能源政策。
内燃机是目前世界上用途最广的动力装置，在各行各业中起着不可替代的重要作用，内燃机工业水平成为一个国家发达程度的重要标志之一。

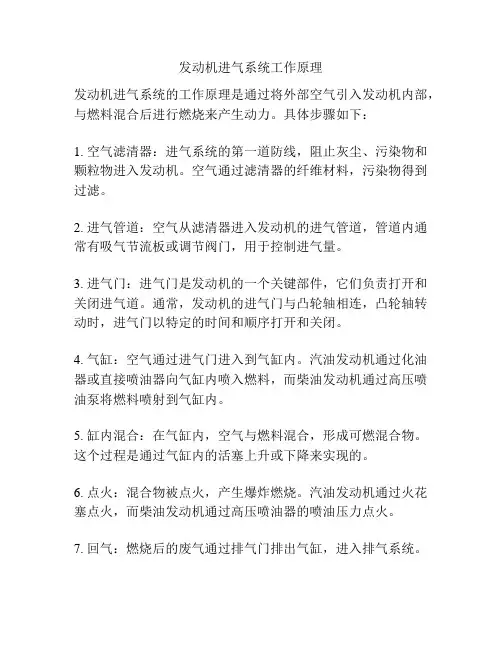

发动机进气系统工作原理
发动机进气系统的工作原理是通过将外部空气引入发动机内部，与燃料混合后进行燃烧来产生动力。
具体步骤如下：
1. 空气滤清器：进气系统的第一道防线，阻止灰尘、污染物和颗粒物进入发动机。
空气通过滤清器的纤维材料，污染物得到过滤。
2. 进气管道：空气从滤清器进入发动机的进气管道，管道内通常有吸气节流板或调节阀门，用于控制进气量。
3. 进气门：进气门是发动机的一个关键部件，它们负责打开和关闭进气道。
通常，发动机的进气门与凸轮轴相连，凸轮轴转动时，进气门以特定的时间和顺序打开和关闭。
4. 气缸：空气通过进气门进入到气缸内。
汽油发动机通过化油器或直接喷油器向气缸内喷入燃料，而柴油发动机通过高压喷油泵将燃料喷射到气缸内。
5. 缸内混合：在气缸内，空气与燃料混合，形成可燃混合物。
这个过程是通过气缸内的活塞上升或下降来实现的。
6. 点火：混合物被点火，产生爆炸燃烧。
汽油发动机通过火花塞点火，而柴油发动机通过高压喷油器的喷油压力点火。
7. 回气：燃烧后的废气通过排气门排出气缸，进入排气系统。
8. 循环：发动机循环开始新的工作循环，进气门再次打开，新的空气被吸入气缸，进入下一个燃烧过程。
总结起来，发动机进气系统工作原理是通过空气滤清器过滤空气，进入进气管道，通过进气门进入气缸与燃料混合后燃烧，产生动力。

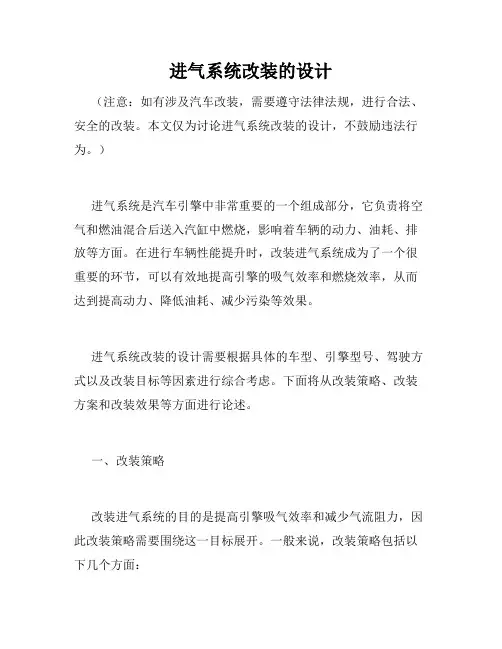

进气系统改装的设计（注意：如有涉及汽车改装，需要遵守法律法规，进行合法、安全的改装。
本文仅为讨论进气系统改装的设计，不鼓励违法行为。
）进气系统是汽车引擎中非常重要的一个组成部分，它负责将空气和燃油混合后送入汽缸中燃烧，影响着车辆的动力、油耗、排放等方面。
在进行车辆性能提升时，改装进气系统成为了一个很重要的环节，可以有效地提高引擎的吸气效率和燃烧效率，从而达到提高动力、降低油耗、减少污染等效果。
进气系统改装的设计需要根据具体的车型、引擎型号、驾驶方式以及改装目标等因素进行综合考虑。
下面将从改装策略、改装方案和改装效果等方面进行论述。
一、改装策略改装进气系统的目的是提高引擎吸气效率和减少气流阻力，因此改装策略需要围绕这一目标展开。
一般来说，改装策略包括以下几个方面：1. 选择理性的改装方案。
市面上有很多进气系统改装方案，有些容易安装但效果有限，有些则需要追求高端的性能装备。
在选择时需要根据自身车辆实际情况进行综合考虑。
2. 重视空气滤清器。
空气滤清器在进气系统中起着关键作用，可以过滤掉大部分的灰尘，从而保持引擎的清洁度。
在改装时需要选择高效的空气滤清器，并根据需要进行清洗或更换。
3. 合理选择进气管道。
进气管道需要保证充分的气流通道和低阻力，可以选择适合自己的进气管道，包括进气管道长度、口径、材质等方面。
4. 预留强增余地。
进气系统改装可以预留强增的余地，方便后续进行涡轮增压、机械增压等强增方式的改装。
二、改装方案根据不同的改装目标和策略，可以选择不同的进气系统改装方案。
下面介绍几种常见的改装方案：1. 离心式进气系统改装。
离心式进气系统一般包括高效的空气滤清器、进气道、离心式风机等，可以大大提升吸气效率，增加动力，减少油耗。
它的原理是利用风机产生的离心力将进气气体压缩，并快速送入引擎中，提高进气气体密度，从而实现增压效果。
2. 圆锥形高性能进气系统改装。
这种改装方案一般包括高性能的空气滤清器、圆锥形明亮进气道、增压管道等，可以提高排气效率，增加动力，提升声音效果。
Internal Combustion Engine &Parts 1概述进气系统的主要作用是给发动机工作提供清洁、干燥的空气用于燃烧做功，在用户可以接受的合理保养间隔时间段内有效地过滤空气里的杂质，并保证进气阻力在合理的限值内。
进气系统为发动机工作的源头，如果进气系统出现问题，会引发发动机的各方面异常，原因如下：①空气中含有灰尘是造成发动机部件早期磨损的主要原因，而灰尘主要是空滤失效才进入发动机的。
②水气进入会损坏或阻塞空气滤清器，从而使发动机进气系统部件发生锈蚀。
③进气温度的高低影响进入发动机的空气密度，容易造成发动机燃烧缺氧，会出现发动机无力、排气后燃等问题。
有关试验得出结论：进气温度高于38℃时，空气温度每提高11℃，发动机功率下降2％；进气温度高于40℃时，空气温度每提高11℃，发动机需要冷却水散热量提高3％。
对柴油发动机来说，热效率最好的进气温度是16℃-33℃。
④进气温度太低会造成柴油在缸内无法被压燃或燃烧速度慢、燃烧不充分，会引起烟大、低转速游车和柴油进入油底壳稀释机油等问题。
下面分空气过滤系统和空气中冷系统两个部分对柴油机进气系统进行介绍。
2空气过滤系统2.1空气滤清器的设计选型气流的大小、灰尘的浓度、车辆的型式、气流的方向和其它一些因素影响着空滤总成的选择，可按以下步骤选择空滤总成：①确定发动机的空气流量。
通过空气滤清器的气流大小，可以用空气流量来评定，单位cfm （立方英尺/分钟，1cfm=1.698m 3/h ）或m 3/min ，也可以用m 3/h ，一般从发动机制造商处得到，如果发动机制造商没有提供空气流量，也可按下列方法进行计算：1）简单估算（某空滤供应商提供）：Q 1=2.5·Ne 其中，Q 1———空气流量，cfm ；Ne ———功率，hp （马力）。
2）公式计算1（某空滤供应商提供）：四冲程发动机：Q 1=（V S ·n·ηv ）/3456二冲程发动机：Q 1=（V S ·n ·ηv ）/1728其中，Q 1———空气流量，cmf ；V S ———发动机排量，in 3（立方英寸）；n ———发动机转速，r/min ；ηv ———容积效率，常数，无量纲。

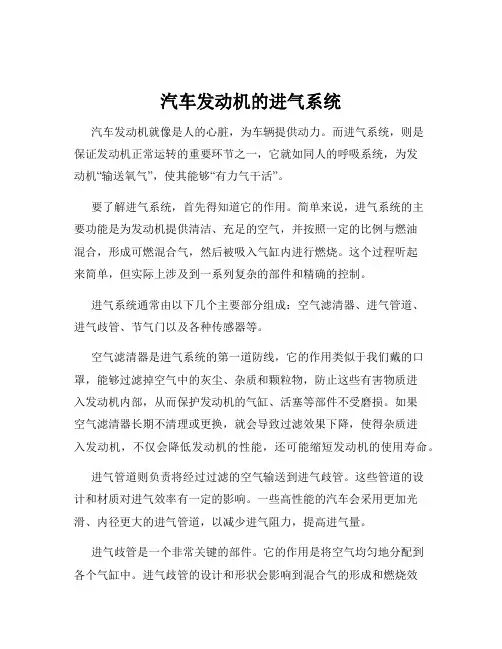

汽车发动机的进气系统汽车发动机就像是人的心脏，为车辆提供动力。
而进气系统，则是保证发动机正常运转的重要环节之一，它就如同人的呼吸系统，为发动机“输送氧气”，使其能够“有力气干活”。
要了解进气系统，首先得知道它的作用。
简单来说，进气系统的主要功能是为发动机提供清洁、充足的空气，并按照一定的比例与燃油混合，形成可燃混合气，然后被吸入气缸内进行燃烧。
这个过程听起来简单，但实际上涉及到一系列复杂的部件和精确的控制。
进气系统通常由以下几个主要部分组成：空气滤清器、进气管道、进气歧管、节气门以及各种传感器等。
空气滤清器是进气系统的第一道防线，它的作用类似于我们戴的口罩，能够过滤掉空气中的灰尘、杂质和颗粒物，防止这些有害物质进入发动机内部，从而保护发动机的气缸、活塞等部件不受磨损。
如果空气滤清器长期不清理或更换，就会导致过滤效果下降，使得杂质进入发动机，不仅会降低发动机的性能，还可能缩短发动机的使用寿命。
进气管道则负责将经过过滤的空气输送到进气歧管。
这些管道的设计和材质对进气效率有一定的影响。
一些高性能的汽车会采用更加光滑、内径更大的进气管道，以减少进气阻力，提高进气量。
进气歧管是一个非常关键的部件。
它的作用是将空气均匀地分配到各个气缸中。
进气歧管的设计和形状会影响到混合气的形成和燃烧效率。
在一些多气缸发动机中，为了实现更好的进气效果，还会采用可变进气歧管技术，根据发动机的转速和负荷来改变进气歧管的长度或形状，从而优化进气过程。
节气门就像是进气系统的“阀门”，它可以控制进入发动机的空气量。
驾驶员通过踩油门踏板，来控制节气门的开度，从而调节发动机的输出功率。
当节气门开度增大时，进入发动机的空气量增加，燃油喷射量也相应增加，发动机的功率就会提高；反之，当节气门开度减小时，发动机的功率就会降低。
在整个进气系统中，还有各种传感器在默默工作。
比如空气流量传感器，它可以测量进入发动机的空气流量，并将数据传递给发动机控制单元（ECU），ECU 根据这些数据来计算燃油喷射量，以确保混合气的浓度始终处于最佳状态。

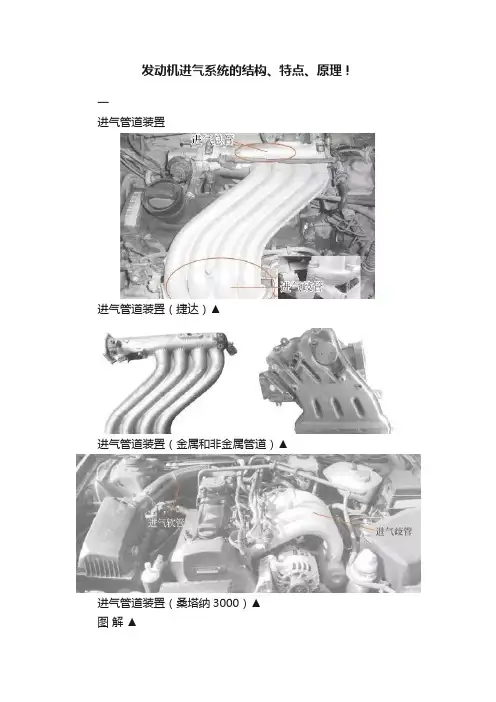

发动机进气系统的结构、特点、原理！一进气管道装置进气管道装置（捷达）▲进气管道装置（金属和非金属管道）▲进气管道装置（桑塔纳3000）▲图解▲如上面3个图所示，在多点电控燃油喷射式发动机上，为了消除进气波动和保证各缸进气均匀，对进气总管和进气歧管的形状、容积都有严格的要求，每个汽缸必须有一个单独的进气歧管。
有些发动机的进气总管与进气歧管制成一体，有些则是分开制造再用螺栓连接。
气流惯性效应：进气管内高速流过的气流具有一定的惯性。
气流压力波效应：利用进气过程具有间歇性、周期性导致进气管内产生一定气流压力波在管道内反射形成的共振后的压力波提高进气量。
二TSI发动机进气道特点“均质充气”成为了目前TSI系列引擎的主流充气模式，而1.4TSI 同样由于均质燃烧控制的改进，取消了进气歧管翻板的设计，不过，为了同样能够实现油气的充分混合，保证汽缸内形成很好的涡流，1.4TSI 则在进气道上作出了相应的改进。
图解▲如上图所示，1.4TSI 进气道的角度被调整至更接近水平，同时，在进气道外缘的气门座上，设计了一个倾斜的凸峰，从而保证进气吹过气门顶时，在汽缸内形成特殊的涡流，无论在发动机的任何工况下，都能够实现燃气充分混合的作用。
而在1.4TSI发动机中，实现“小截面，流速增”、“大截面，流量增”的进气效果元件，则成为了节流阀体（节气门）的主要角色，通过“源头”的进气效果控制，辅以上述特殊的进气道“扰流”效果，充分提升燃烧效率。
小贴士▼TSI进气歧管翻板背景：针对发动机工况的差异，进气系统的相应变化，对于燃烧室混合气体的形成有着至关重要的作用。
而早期的TSI 引擎由于均具有分层燃烧技术，因此，根据发动机工况，为了满足“分层充气模式—均质稀混合气模式—均质混合气模式”多种不同燃烧室充气模式，“进气歧管翻板”的加入则应运而生。
进气歧管翻板工作示意见下图。
在发动机处于低速工况，采用分层充气模式下，进气歧管翻板通过“关闭下进气通道，形成较窄的横截面积”，增加气流流速，有效形成强烈的进气涡流，利于“分层”模式下混合气的形成与雾化，可提高燃烧效率，进而增大发动机转矩输出；而当发动机进入高速工况，采用均质混合气模式时，进气歧管翻板通过“开启下进气通道，形成较宽的横截面积”，增大进气量，使更多的空气参与燃烧，从而提升发动机的输出功率。
关于内燃机进气道的优化设计分析热工101班周维顺1001100135摘要：发动机进气道系统的气体流动特性复杂，影响发动机的充气效率和换气损失，对发动机的动力性和经济性有重要的影响。
以A VL—FIRE软件为平台，进而利用CFD技术进行三维稳态CFD分析和优化，研究发动机内的进气道内的气体流动状况是目前的研究热点。
采用合适的湍流模型和计算方法对发动机气道内的三维流场进行数值模拟，得到了不同气门升程下详细的流场信息。
通过流场分析，找到了进气道不合理的部位，提出了进气道改进优化措施，并再次进行了数值模拟计算，并进行优化前后的对比，达到内燃机的优化效果。
关键词：内燃机进气道A VL—FIRE CFD 优化措施仿真（1）我们为什么要对内燃机的气道进行优化这是一个值得深思熟虑的问题。
进气道作为发动机进气系统的重要组成部分，其结构直接影响进入气缸的空气量、气体的速度分布及其湍流状况等，这些因素都直接关系到发动机的燃烧过程，从而影响发动机的经济性、动力性和排放性。
因此，对发动机进气道内气体的流动特性进行分析对了解和研究发动机的工作性能是至关重要的。
传统进气道研发采用经验设计和稳流实验相结合的方法，研制周期长且较难得到理想方案，已不能适应现代高性能发动机研制工作的需要。
在现代发动机的研发中，进气道的设计和进气道一气门一燃烧室的匹配变得十分重要。
为获得良好的混合物质量和高燃烧率，新鲜充量的运动需要合适的宏观和微观结构：宏观结构包括缸内大尺度充气运动，如涡流和滚流；微观结构通常用湍流强度、湍流积分尺度和湍流时间尺度来度量，它们决定了火焰的传播速度。
因此由进气过程产生、在进气门关闭时刻建立的缸内流场结构对着火燃烧前燃烧室内的流场结构具有重要影响，并影响后续的燃烧过程。
在发动机产品的开发阶段，应用CFD 能准确找出气道结构不合理的部位，进行改进优化。
能够有效缩短设计周期，降低设计成本。
所以对内燃机的进气道进行优化是很重要的。
内燃机车柴油机冷却系统及控制方法摘要：冷却系统是机车柴油机充分发挥其大功率的重要保证，一旦其出现问题或故障，柴油机将无法正常运行，甚至危害机车的行车安全，给运输生产带来极大安全隐患。
基于此，本文详细探讨了内燃机车柴油机冷却系统及控制方法。
关键词：内燃机车；柴油机；冷却系统；控制柴油机冷却系统是内燃机车重要部分，对降低油耗和辅助系统功耗、提高运行经济性、改善柴油机排放等意义重大。
受内燃机车总体设备布局、轴重和辅助系统功耗限制，冷却系统的设计要考虑轻质紧凑的散热器，还要考虑高效的冷却方式和控制策略。
一、冷却系统原理冷却系统旨在使柴油机在所有工况下保持在适当温度范围内，防止柴油机过热或过冷。
内燃机车柴油机冷却系统分为高、低温循环水系统，高温循环水系统水经高温水泵加压后，用于冷却气缸套、气缸盖、增压器等部件，进入高温水散热器及燃油预热器、司机室热风机，经由逆止阀回到高温水泵，形成循环；低温循环水系统水经低温水泵加压后，用于冷却中冷器、机油热交换器，冷却机油、静液压油等，进入低温水散热器、静液压油热交换器，经由逆止阀回到低温水泵，形成循环。
柴油机各部件的热量经冷却系统，在冷却间由散热器散热单节将大部分热量传递给空气，保证柴油机等各部件能及时冷却，处在最佳工作温度下。
二、现有内燃机车柴油机冷却系统和控制方法1、冷却系统。
传统东风内燃机车冷却水系统由高低温水泵、中冷器、机油热交换器、散热器、膨胀水箱等构成，冷却气缸套、气缸盖等高温部件系统为高温冷却水系统，冷却机油、增压空气的冷却水系统称为低温冷却水系统，机车冷却系统高低温散热器一般布置在前后，高低温冷却水系统分别由冷却风扇控制。
HXN3内燃机车冷却系统与传统东风内燃机车基本相同，不同处在于采用全封闭加压冷却方式，机油热交换器冷却设置在高温冷却系统中，低温冷却系统仅用于增压空气冷却，所以低温水温不受油温影响。
通过调节高低温冷却风扇电机工作频率，可根据不同排放及油耗要求分别控制高低温水温。
12技术纵横轻型汽车技术2019(6)进气系统设计要点刘后明周伟国(南京依维柯汽车有限公司)摘要：本文介绍了汽车进气系统的作用、组成，列举了不同空气滤清器的特点，并通过一些设计计算方法的介绍，描述了进气系统的开发过程和设计要点。
关键词：进气系统设计要点空气滤清器1引言汽车发动机大多为内燃机，内燃机将燃料的化学能通过燃烧转化为机械能来驱动汽车行驶，工作时需消耗大量空气，进气系统就承担着给发动机提供所需空气的任务。
空气中含有的灰尘是发动机部件非正常磨损的主要原因，而大多数灰尘是通过进气系统进入发动机的，进气系统中的空气滤清器就是尽可能的过滤掉灰尘和水气。
进气系统设计的好坏直接影响发动机的性能和可靠性,从而影响整车的性能和可靠性。
2进气系统设计要点2.1进气系统的作用进气系统的功能是为发动机提供清洁、干燥、温度适当、充足的空气，最大限度地发挥发动机的性能和降低灰尘对发动机造成的磨损。
2.2进气系统的组成进气系统主要部件为空气滤清器和连接管路等，其设计质量直接影响着发动机的性能和可靠性。
图1为某越野商务车的进气系统结构示意图。
2.3进气系统设计评价进气系统的好坏主要是看进气量和进气图1进气系统结构示意图1-空气滤清器；10-空滤支架;20-谐振腔；50-空滤至增压器连接管;65-压力指示器；100-卡箍.阻力能否达到发动机的要求。
进气系统设计的任务主要是空气滤清器选型与开发、连接管路与进气口的设计。
我们以某配置F1C柴油机的商用车的进气系统的开发为例来介绍其设计过程。
2.3.1空气滤清器选型、设计2.3.1.1空气滤清器的功能空气滤清器的主要功能是过滤发动机进气中轻型汽车技术2019（6）技术纵横13的灰尘和水气，进而保护发动机，提高发动机使用寿命。
2.3.1.2空气滤清器的结构空气滤清器由滤芯和壳体等零件组成。
滤芯一般采用可更换和可清理结构。
空气滤清器按外形结构分有圆形结构（如图2所示）和方形结构（也叫平板空滤，如图3所示），圆形空滤因阻力小、滤芯面积大而被广泛采用,方形空滤空间利用率好,维修保养方便,在商务车开发中也有采用。
汽车发动机进气系统
汽车发动机进气系统主要由空气滤清器、空气流量计、进气压力传感器、节气门体、附加空气阀、怠速控制阀、谐振腔、动力腔、进气歧管等组成。
其工作原理如下：
进入发动机的空气经空气滤清器滤去尘埃等杂质后，流经空气流量计，沿节气门通道进入动力腔，再经进气歧管分配到各个气缸中；发动机冷车怠速运转时，部分空气经附加空气阀或怠速控制阀绕过节气门进入气缸。
进气系统的主要功用是为发动机输送清洁、干燥、充足而稳定的空气以满足发动机的需求，避免空气中杂质及大颗粒粉尘进入发动机燃烧室造成发动机异常磨损。
此外，进气系统的另一个重要功能是降低噪声，进气噪声不仅影响整车通过噪声，而且影响车内噪声，这对乘车舒适性有着很大的影响。
关于汽车发动机进气系统如何优化设计以提高效率的问题，需要考虑多个因素。
首先，进气歧管的长度设计需要精确，以确保压缩波在适当的时间到达进汽阀门，从而提高引擎的容积效率。
此外，较长的进气歧管在引擎低转速时的容积效率较高，最大扭力值会较高，但随转速的提高，容积效率及扭力都会急剧降低，不利高速运转。
较短的进气歧管则可提高引擎高转速运转时的容积效率，但会降低引擎的
最大扭力及其出现时机。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询汽车工程师。
进气系统工作原理进气系统是指汽车引擎中负责将空气引入燃烧室进行燃烧的系统。
它在发动机燃烧过程中起到了至关重要的作用，决定了发动机的效率和性能。
进气系统的工作原理涉及到多个组件和工作过程。
进气系统的主要组成部分包括进气道、空气滤清器、进气歧管、节气门、增压器（如涡轮增压器）以及进气歧管和进气阀等。
下面是进气系统的工作原理的详细介绍：1.空气滤清器：空气滤清器是进气系统的第一道屏障，用于过滤空气中的杂质和颗粒物。
空气通过滤清器进入进气道中，保证进入燃烧室的空气是清洁的。
2.进气道：进气道是将外部空气引导到发动机内部的通道，通常位于引擎舱前部。
进气道可以是直径较大的圆管、直径渐增/减的圆锥形管或其他形状，它们的设计会影响气流的流速和流向。
3.进气歧管：进气歧管起到了将引入的空气均匀分配给各个气缸的作用。
进气歧管会根据发动机的缸数和排列方式而设计成不同的形状，通常采用合理的设计和长度来优化气缸的进气效果。
4.空气流速控制：进气系统通过节气门来控制空气的流速。
节气门安装在进气道中，它可以调节空气的量和速度，调整发动机的功率输出。
进气系统也可以采用电子控制的方式来控制节气门的开启程度，以提高发动机的燃烧效率。
5.增压器：增压器是进气系统的一个重要组成部分，它在空气进入燃烧室之前将空气压缩，进一步提高发动机的功率。
增压器的工作原理是利用涡轮的原理，将废气排出的能量转化成压缩空气的能量，从而提高空气的密度。
增压器可以是涡轮增压器、机械增压器或电动增压器等。
6.进气阀：进气阀的作用是控制空气进入燃烧室的时机和数量。
进气阀的开合和进气时间与发动机的工作状态紧密相关，它的控制可以通过凸轮轴、气门承载构件和配气机构等实现。
总结起来，进气系统的工作原理是通过空气滤清器过滤杂质，进气道引导空气进入进气歧管，节气门控制空气流速，增压器提高空气压缩比，进气阀控制空气进入燃烧室的时机和数量。
通过这些步骤，进气系统保证发动机获得清洁、适量和高压的空气，以提高燃烧效率和动力输出。
发动机的进气系统2005-8-15 10:14:32来源: 编辑:把空气或混合气导入发动机气缸的零部件集合体称为发动机进气系统。
进气系统包含了空气滤清器、进气歧管、进气门机构。
空气经空气滤清器过滤掉杂质后，流过空气流量计，经由进气道进入进气歧管，与喷油嘴喷出的汽油混合后形成适当比例的油气，由进气门送入气缸内点火燃烧，产生动力。
如图1所示：图1：1-节气门体；2-进气管后段；3-空气流量计；4-空气滤清器5-进气管前段1．空气滤清器1）空气滤清器的作用有：a.除掉吸入空气中的灰尘，防止发动机磨损；b.起消声降噪作用；c.连同进气管路一起，利用谐振原理起到增压效果，以提高充气系数。
2）空气滤清器的结构和分类空气滤清器是由空滤油滤芯和壳体等零件组成。
滤芯一般采用可更换和可清理结构，从滤芯性质分类有干式和湿式两种。
广泛使用的干式滤芯多用特种纸和无纺布做成，而无纺布又多用于安全滤芯。
3）空气滤清器的设计要点滤芯孔径及过滤面积取决于发动机排量、使用环境、更换周期及进气阻力等因素。
空滤器的安装尺寸及壳体形状取决于整车布置要求，但也应注意降噪和谐振增压。
空滤器壳体和连通管路的设计应尽量避免气流产生急转弯，并使气体通过滤芯全面积。
设计时还应注意降噪和进气阻力与管路直径、长度的关系，在管路和滤清器上设置谐振器是降噪的有效方法。
2．进气管提高发动机每升气缸工作容积所发出的有效功率，即升功率，是提高发动机功率有效的方法。
而要提高发动机的升功率，加大进气量是一种解决方案。
有些发动机采用强制吸气法的方式，用增大气体密度来提高进气量，例如采用涡轮增压（Turbo）。
但是，在日益严格的废气排放法例的管制及制造成本的限制下，多数汽车的发动机还是倾向采用自然吸气法方式。
采用自然吸气法，又要提高进气量，设计者就把注意力放在了进气的速度方面，也就是千方百计提高气体的流动速度来提高单位时间内的进气量，在提高换气效率上做文章。
换气是汽车发动机最基本的功能。
