套管钻井技术

收稿日期:2005210212作者简介:马认琦(19742),陕西眉县人,男,工程师,1996年大庆石油学院矿机专业毕业,现主要从事TESCO 顶驱的现场技术服务工作。

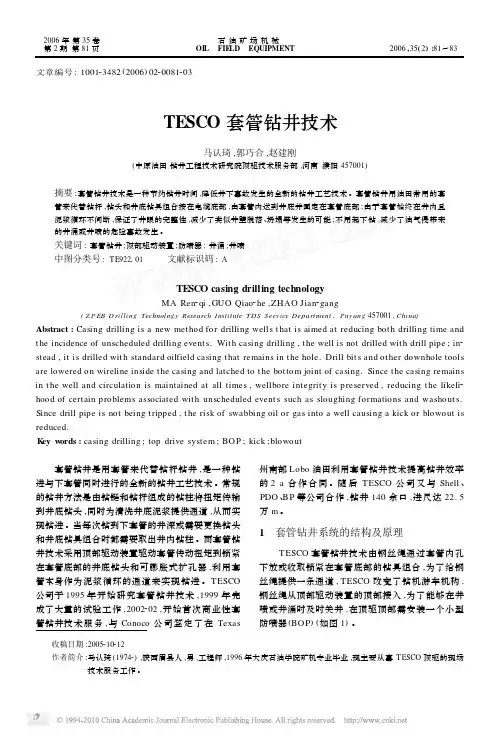

文章编号:100123482(2006)022*******TESCO 套管钻井技术马认琦,郭巧合,赵建刚(中原油田钻井工程技术研究院顶驱技术服务部,河南濮阳457001)摘要:套管钻井技术是一种节约钻井时间,降低井下事故发生的全新的钻井工艺技术。

套管钻井用油田常用的套管来代替钻杆,钻头和井底钻具组合接在电缆底部,由套管内送到井底并固定在套管底部;由于套管始终在井内且泥浆循环不间断,保证了井眼的完整性,减少了类似井壁脱落、坍塌等发生的可能;不用起下钻,减少了油气侵带来的井涌或井喷的危险事故发生。

关键词:套管钻井;顶部驱动装置;防喷器;井涌;井喷中图分类号:TE922101 文献标识码:ATESCO casing drilling technologyMA Ren 2qi ,GUO Qiao 2he ,ZHAO Jian 2gang(Z P EB D rilling Technolog y Research I nstitute T DS S ervice De partment ,Puy ang 457001,China )Abstract :Casing drilling is a new met hod for drilling wells t hat is aimed at reducing bot h drilling time and t he incidence of unscheduled drilling event s.Wit h casing drilling ,t he well is not drilled wit h drill pipe ;in 2stead ,it is drilled wit h standard oilfield casing t hat remains in t he hole.Drill bit s and ot her downhole tools are lowered on wireline inside t he casing and latched to t he bottom joint of casing.Since t he casing remains in t he well and circulation is maintained at all times ,wellbore integrity is p reserved ,reducing t he likeli 2hood of certain problems associated wit h unscheduled event s such as sloughing formations and washout s.Since drill pipe is not being t ripped ,t he risk of swabbing oil or gas into a well causing a kick or blowout is reduced.K ey w ords :casing drilling ;top drive system ;BOP ;kick ;blowout 套管钻井是用套管来代替钻杆钻井,是一种钻进与下套管同时进行的全新的钻井工艺技术。

4 套管钻井技术的应用现状
4 套管钻井技术的应用现状
另外四口井位于美国的同一个油田，是用9 5/8″套 管钻12 1/4″的表层井段。将BHA由铣齿领眼钻头+牙 轮管下扩眼器换成铣齿领眼钻头+PDC管下扩眼器， 钻井效率不断提高，最终超过了常规钻井方法，如图 4所示。
4 套管钻井技术的应用现状
（2）锁紧装置。由轴向锁定装置+止动爪+扭矩锁定装置组成。这部分 结构与套管柱最下面一根套管内壁上的啮合面锁定，将套管柱的动力 和部分重量传递到领眼钻头和管下扩眼器上。
1 套管钻井设备
注：
1---回收头 2---密封件 3---旁通孔
4---轴向锁定装置 5---止动爪
6---扭矩锁定装置 7---分隔接箍
4 套管钻井技术的应用现状
美国的其中一口井用7″套管钻至6480英尺（1925米）。 1999年6月，墨西哥北部一家大石油公司使用5
1/2″Hydrill 系列500型521接头连接的N-80套管（线重量17磅/ 英尺=247.9N/m）成功地钻了1633米的以页岩为主的地层，这 段地层自250米开始到1883米结束。这口井中的1883米～2850 米之间的井段是用4 3/4″钻头+2 7/8″N-80套管（线重量为17磅 /英尺=0.248kN/m）钻出的。
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案
2 TESCO公司的套管钻井方案

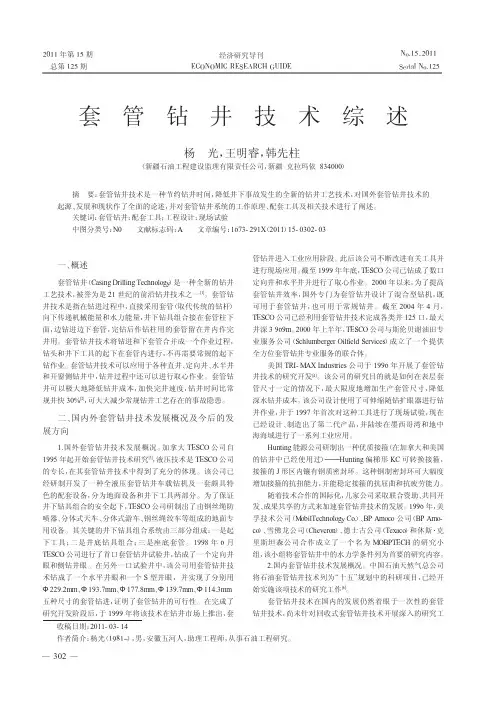

经济研究导刊ECONOMIC RESEARCH GUIDE总第125期2011年第15期Serial No .125No .15，2011一、概述套管钻井（Casing Drilling Technology ）是一种全新的钻井工艺技术，被誉为是21世纪的前沿钻井技术之一[1]。

套管钻井技术是指在钻进过程中，直接采用套管（取代传统的钻杆）向下传递机械能量和水力能量，井下钻具组合接在套管柱下面，边钻进边下套管，完钻后作钻柱用的套管留在井内作完井用。

套管钻井技术将钻进和下套管合并成一个作业过程，钻头和井下工具的起下在套管内进行，不再需要常规的起下钻作业。

套管钻井技术可以应用于各种直井、定向井、水半井和开窗侧钻井中，钻井过程中还可以进行取心作业。

套管钻井可以极大地降低钻井成本，加快完井速度，钻井时间比常规井快30%[2]，可大大减少常规钻井工艺存在的事故隐患。

二、国内外套管钻井技术发展概况及今后的发展方向1.国外套管钻井技术发展概况。

加拿大TESCO 公司自1995年起开始套管钻井技术研究[3]，液压技术是TESCO 公司的专长，在其套管钻井技术中得到了充分的体现。

该公司已经研制开发了一种全液压套管钻井车载钻机及一套颇具特色的配套设备，分为地面设备和井下工具两部分。

为了保证井下钻具组合的安全起下，TESCO 公司研制出了由钢丝绳防喷器、分体式天车、分体式游车、钢丝绳绞车等组成的地面专用设备。

其关键的井下钻具组合系统由三部分组成：一是起下工具；二是井底钻具组合；三是座底套管。

1998年6月TESCO 公司进行了首口套管钻井试验井，钻成了一个定向井眼和侧钻井眼。

在另外一口试验井中，该公司用套管钻井技术钻成了一个水平井眼和一个S 型井眼，并实现了分别用Φ229.2mm 、Φ193.7mm 、Φ177.8mm 、Φ139.7mm 、Φ114.3mm 五种尺寸的套管钻进，证明了套管钻井的可行性。

在完成了研究开发阶段后，于1999年将该技术在钻井市场上推出，套管钻井进入工业应用阶段。

2.

套管钻井技术分类
套管非旋转类 套管旋转类
一、套管钻井技术概述
3.

套管钻井适用范围
1997年在美国South Texas LOBO 地区使用; 各种直井、定向井、水平 井和开窗侧钻井中; 套管尺寸φ 4-1/2”～133/8”， 已钻900多口井,井深范围 在2286-3962m。
牵引型绞车 下入和起出BHA 司钻操作 绞车提升能力：14吨 安全系数： 3.0
二、套管钻井系统介绍
1、TESCO系统地面设备
（6）钢丝绳防喷器



安装在顶驱上面； ቤተ መጻሕፍቲ ባይዱ基本用途是在钢丝绳作 业过程中控制井涌； 在循环泥浆的同时允许钢 丝绳的下入和起出。
二、套管钻井系统介绍
2、TESCO系统井下工具
二、套管钻井系统介绍
1、TESCO系统地面设 备
(4)、分离式的游动滑车 钢丝绳是用来下如和收 回井下钻具串的，分离 式的天车和游车能使钢 丝绳通过天车，游车、 顶驱和驱动头进入套管 内，在进行钢丝绳作业 的时候可以建立循环 。
二、套管钻井系统介绍
1、TESCO系统地面设 备
（5）钢丝绳绞车

套管钻井技术介绍
主要内容
一． 二． 三． 四． 五． 六． 七．
套管钻井技术概述 套管钻井工作原理 套管钻井对设备的要求 套管钻井对套管的要求 套管钻井应考虑的工程问 题 套管钻井相关技术问题 国内套管技术发展状况
一、套管钻井技术概述
1.

套管钻井技术定义
直接采用套管向井下传递机械能量 和水力能量; 井下钻具组合接在套管柱下面，边 钻进边下套管; 完钻后作钻柱用的套管留在井内作 完井用; 套管钻井技术将钻进和下套管合并 成一个作业过程; 钻头和井下工具的起下在套管内进 行，不再需要常规的起下钻作业。
