埕岛油田威德福永久封隔器打捞技术及探讨摘要威德福永久封隔器插管投产工艺是埕岛油田自喷井常用的自喷完井投产工艺。
采用该工艺的井本身所具有的井深、地层压力较高、井况复杂的特点,再加上该类井停产时间较长,井况复杂,打捞施工难度大。
根据永久封隔器自身结构,采用特制套铣工具先期套铣,然后选用大水眼打捞工具打捞落鱼。
关键词永久封隔器;特制套铣工具;打捞工具0 引言威德福永久封插管完井工艺由于其适用范围广,卡封效果好,工作可靠性高,在埕岛油田油(气)产出大、裸眼完井、地层压力高的油气井中得到较为广泛的应用,其主要工艺是先期下入永久封隔器卡封目的层,然后下入插管完井管柱完井。
为了适应不同的井下条件,永久封的材质采用超级13铬,相当于P110钢级,硬度较强。
同时由于采用永久封完井工艺的油(气)井,井况复杂,喷、漏严重,增加了后期处理的难度,如何安全高效的处理永久封成为摆在我们面前的一个难题。
通过近几年在埕岛油田永久封处理工艺的不断总结、完善,我们逐步形成了一整套永久封打捞处理工艺。
1 永久封隔器打捞处理工艺永久封隔器其组成主要由输送座封工具、卡瓦锚定座封部分和插管完井3个部分组成,其中输送座封工具随丢手后起出,插管部分随完井管柱下入,再次作业时随原井管柱起出,留井为卡瓦锚定座封部分。
1.1 套铣工具的选择永久封根据其结构原理无解封行程,单一下打捞工具无法实现解封、捞获落鱼的目的,必须选用合适规格的套铣工具破坏其座封卡瓦及其机构,才能使其充分释放,方便下步打捞施工。
同时永久封材质较硬,如何合理选择套铣头所用合金,也是关系到下步施工是否顺利的一个关键因素。
1)根据永久封隔器卡瓦锚定座封部分的结构原理(图1)WEATHERFORD永久封隔器锚定卡瓦如图1所示,具体尺寸见表1。
为保证有效处理掉其座封机构,套铣筒加工成规格尺寸(图2):外径152mm、内径119mm套铣头(开洗井槽2~3个)和外径140mm、内径127mm、长3.5m套铣筒。

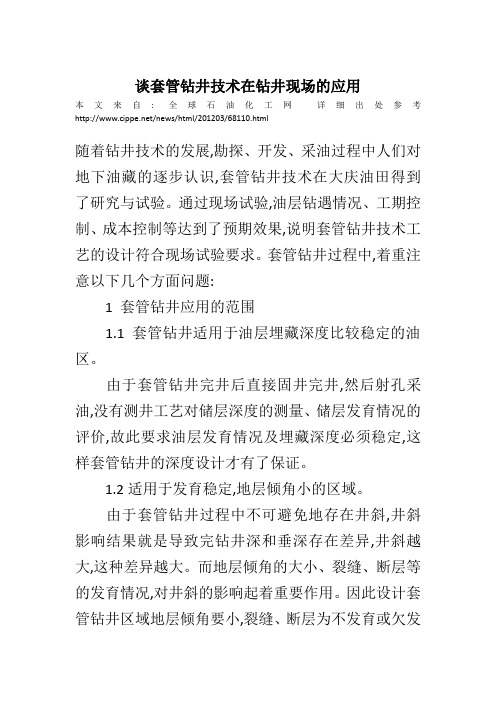

谈套管钻井技术在钻井现场的应用本文来自: 全球石油化工网详细出处参考/news/html/201203/68110.html随着钻井技术的发展,勘探、开发、采油过程中人们对地下油藏的逐步认识,套管钻井技术在大庆油田得到了研究与试验。
通过现场试验,油层钻遇情况、工期控制、成本控制等达到了预期效果,说明套管钻井技术工艺的设计符合现场试验要求。
套管钻井过程中,着重注意以下几个方面问题:1 套管钻井应用的范围1.1套管钻井适用于油层埋藏深度比较稳定的油区。
由于套管钻井完井后直接固井完井,然后射孔采油,没有测井工艺对储层深度的测量、储层发育情况的评价,故此要求油层发育情况及埋藏深度必须稳定,这样套管钻井的深度设计才有了保证。
1.2适用于发育稳定,地层倾角小的区域。
由于套管钻井过程中不可避免地存在井斜,井斜影响结果就是导致完钻井深和垂深存在差异,井斜越大,这种差异越大。
而地层倾角的大小、裂缝、断层等的发育情况,对井斜的影响起着重要作用。
因此设计套管钻井区域地层倾角要小,裂缝、断层为不发育或欠发育,才有利于套管钻井中井斜的控制。
2 套管钻井中的准备条件就位钻机基座必须水平,为设备平稳运转及钻井过程中的防斜打直创造良好的条件。
套管钻井中所选择套管必须是梯形扣套管,因其丝扣最小抗拉强度是同规格型号圆形扣套管的2倍左右,能有效增大套管钻井过程中的安全系数;其次梯形扣套管,便于操作过程中上卸扣钻头优选条件必须满足施工中扭矩尽可能小,水马力适中的原则。
根据扭矩的情况,可以考虑选择牙轮钻头和PDC钻头。
因牙轮钻头数滚动钻进,能有效减少转盘及套管扭矩,但其要求钻压较大,不利于套管柱的防斜。
PDC钻头需钻压小,一般(20-60KN),钻进速度较快,套管柱所受弯曲应力小,扭矩小,符合选择要求。
在选择钻头的同时,还要求选好水眼。
水眼过小,总泵压高,对套管内壁冲蚀严重,长时间高压容易损坏套管;水眼过大,钻头处冲击力低,将影响钻井速度。
分级固井工具工作原理图示详细描述了威德福公司分级固井工具的工作原理。
在工具下井位置，单体滑套使多级固井工具上的循环孔处于关闭位置。
在此状态下，单体滑套与分级固井工具本体之间的所有空间或是露于套管之内或是露于环中,因此没有任何压力圈闭，而且单体滑套的弹性O型密封圈仅承受套管内与套管环空间的压差而不承受任何井下绝对压力。
若要打开多级固井工具之循环孔进行循环和固井，需向套管内投入加重开孔弹并靠其自由下落座于开孔座上。
然后在套管内开孔弹以上施加液压直至分级固井工具本体与单体滑套之间的销钉剪断。
销钉剪断后，单体滑套向下行直至中间锁定块与多级固井工具本体上锁定槽下端接触后停止。
此时分级固井工具循环孔打开，在此开孔位置，单体滑套上循环孔与工具本体循环孔对中，从而套管内外通过循环孔可进行循环及固井。
若要关闭循环孔，在套管内泵入关闭塞使其座于关闭座上。
在套管关闭塞以上加压(高于循环终了压力800－1500psi)剪断单体滑套与关闭座之间的销钉，关闭座然后下行直至其与单体滑套内下台肩接触而停止。
此时中间销定块缩回到关闭座内槽。
由于关闭塞下行而被挤压的胶塞以下套管内的液体可以沿关闭塞前端的开口槽上行。
从而不使套管受压。
单体滑套关闭循环孔通过O型圈密封。
由于分级工具循环孔上下密封本体内径相同，所以工具所受外压力不可能打开循环孔。
当单体滑套关闭循环孔后，滑套上的卡环莰入分级工具本体内从而防止单体滑套在钻进及下井工具通过时而向上移动。
开孔座和关孔座都是铝制品容易钻掉。
关闭座内的中间锁定块与其中的非旋槽相配合从而防止关闭的旋转。
关闭座导引槽内的铜销钉能确保中间锁定块与锁定槽居中。
而开孔座是通过反扣螺纹旋在单体滑套上，这样其旋转亦是不可能的。
分级工具本体与单体滑套上的J 型销亦可防止其旋转同时作为辅助的装置防止滑套上行。
751E型常规双级固井作业所需设备751E型常规双级固井作业所配置的工具及附件由如下组成：1).751E型分级固井工具；2).第一级柔性胶塞和碰压环；3).751E型自由落体开孔弹；4).751E型关孔胶塞。
