南邮光纤通信系统第3章1节作业

第四章1节作业之巴公井开创作1、光纤通信系统用的光检测器是怎样偏置外加工作电压的？答：反向偏置。

足够大的反向偏置电压，目的是使本征区中的载流子完全耗尽，形成高电场耗尽区。

使入射到检测器上的光子能量高速度、高效率转换成光生电子。

APD管加上更高反向电压，可以形成雪崩倍增增益。

2、比较PIN光电检测器与APD光电检测器，各自有那些特点？答：（1）PIN 光电二极管没有倍增，使用简单，工作偏压低(5-10V)，不需要任何控制。

在较大光功率注入下，PIN接收机噪声性能要比APD接收机噪声性能（信噪比降低G x倍）优越。

（2）APD 具有很高的内部倍增因子（通过合理设计，可以使APD工作在最佳倍增状态），这样接收灵敏度比PIN光检测器高。

但由于APD需要较高的工作偏压（200V）以及其倍增特性受温度的影响较严重因此使用起来也比较复杂，需要AGC电路对APD的工作偏压进行精细控制，在要求较高的数字光接收机中，还必须对APD采纳温度抵偿措施。

在较小光功率注入下，APD接收机噪声性能（信噪比提高G2倍）要比PIN接收机噪声性能优越。

3、光电检测器转换能力的物理量有哪些？写出其表达式。

答：量子效率和响应度R04、现有1011×10-19J，入射到一个理想的光电二极管上，计算：(a)入射光波长；(b)输出光电流大小；(c)若这是一个APD，其G=18，计算光电流。

解：＝1554nm5、有一个PIN光电二极管，其=O.9，=1300 nm，入射光功率P0=-37 dBm。

计算：(a)光电流大小；(b)当负载电阻R L等于50，1000及lOM时的输出电压。

解：＝0.94（A/W）。

第三章（模拟调制原理）习题及其答案【题3－1】已知线性调制信号表示式如下：（1）cos cos c t w t Ω （2）(10.5sin )cos c t w t +Ω 式中，6c w =Ω。

试分别画出它们的波形图和频谱图。

【答案3－1】（1）如图所示，分别是cos cos c t w t Ω的波形图和频谱图设()M S w 是cos cos c t w t Ω的傅立叶变换，有()[()()2()()] [(7)(5)(5)(7)]2M c c c c S w w w w w w w w w w w w w πδδδδπδδδδ=+Ω+++Ω-+-Ω++-Ω-=+Ω+-Ω++Ω+-Ω（2）如图所示分别是(10.5sin )cos c t w t +Ω的波形图和频谱图：设()M S w 是(10.5sin )cos c t w t +Ω的傅立叶变换，有()[()()][()()2()()] [(6)(6)][(7)(5)2(7)(5)]M c c c c c c S w w w w w j w w w w w w w w w w j w w w w πδδπδδδδπδδπδδδδ=++-++Ω+++Ω---Ω+--Ω-=+Ω+-Ω++Ω+-Ω--Ω-+Ω【题3－2】根据下图所示的调制信号波形，试画出DSB 及AM 信号的波形图，并比较它们分别通过包络检波器后的波形差别。

【答案3－2】AM波形如下：通过低通滤波器后，AM解调波形如下：DSB波形如下：通过低通滤波器后，DSB 解调波形如下：由图形可知,DSB 采用包络检波法时产生了失真。

【题3－3】已知调制信号()cos(2000)cos(4000)m t t t ππ=+载波为4cos10t π，进行单边带调制，试确定单边带信号的表达式，并画出频谱图。

【答案3－3】可写出上边带的时域表示式4411ˆ()()cos ()sin 221[cos(2000)cos(4000)]cos1021[sin(2000)sin(4000)]sin1021[cos12000cos8000cos14000cos 6000]41[cos8000co 4m c c s t m t w t mt w t t t tt t tt t t t t πππππππππππ=-=+-+=+++--s12000cos 6000cos14000]11cos12000cos1400022t t t t tπππππ+-=+ 其傅立叶变换对()[(14000)(12000)2+(14000)(12000)]M S w w w w w πδπδπδπδπ=+++-+- 可写出下边带的时域表示式'4411ˆ()()cos ()cos 221[cos(2000)cos(4000)]cos1021[sin(2000)sin(4000)]sin1021[cos12000cos8000cos14000cos 6000]41+[cos8000c 4m c c s t m t w t mt w t t t tt t tt t t t t πππππππππππ=+=+++=+++-os12000cos 6000cos14000]11cos8000cos1600022t t t t tπππππ+-=+其傅立叶变换对'()[(8000)(6000)2(8000)(6000)]M S w w w w w πδπδπδπδπ=++++-+-两种单边带信号的频谱图分别如下图。

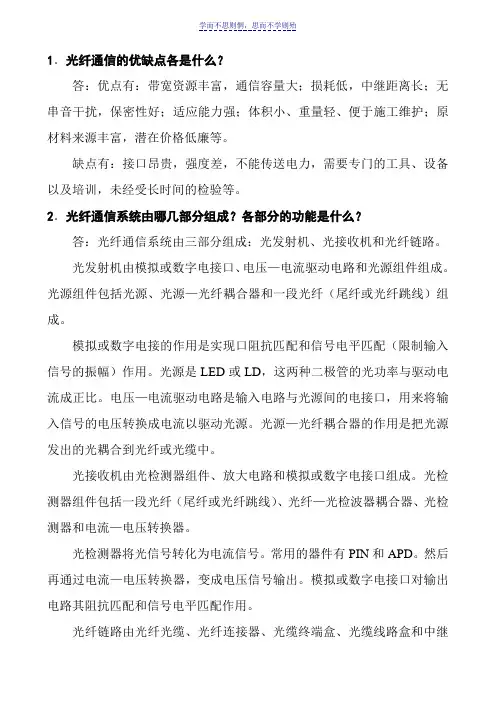

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

习题解答3-1．填空题（1） 在模拟通信系统中，有效性与已调信号带宽的定性关系是（ 已调信号带宽越小，有效性越好），可靠性与解调器输出信噪比的定性关系是（解调器输出信噪比越大，可靠性越好）。

（2） 鉴频器输出噪声的功率谱密度与频率的定性关系是（功率谱密度与频率的平方成正比），采用预加重和去加重技术的目的是（提高解调器输出信噪比）。

（3） 在AM 、DSB 、SSB 、FM 等4个通信系统中，可靠性最好的是（FM ），有效性最好的是（SSB ），有效性相同的是（AM 和DSB ），可靠性相同的是（DSB 、SSB ）。

（4） 在VSB 系统中，无失真传输信息的两个条件是：（相干解调）、（系统的频率特性在载频两边互补对称）。

（5） 某调频信号的时域表达式为6310cos(2105sin10)t t ，此信号的载频是（106）Hz ，最大频偏是（2500）Hz ，信号带宽是（6000）Hz ，当调频灵敏度为5kHz/V 时，基带信号的时域表达式为（30.5cos10t ）。

3-2．根据题3-2图（a ）所示的调制信号波形，试画出DSB 及AM 信号的波形图，并比较它们分别通过包络检波器后的波形差别。

解：设载波()sin c s t t ，（1）DSB 信号()()()DSB s t m t s t 的波形如题3-2图（b ）,通过包络后的输出波形为题3-2图（c)。

（2）AM 信号0()[()]sin AM c s t m m t t ，设0max ()m m t ，波形如题3-2图（d ）,通过包络后的输出波形为题3-2图（e)。

结论：DSB 解调信号已严重失真，故对DSB 信号不能采用包络检波法；而AM 可采用此法恢复。

3-3．已知调制信号()cos(2000)cos(4000)m t t t ，载波为4cos10t ，进行单边带调制,试确定该单边带信号的表示式，并画出频谱图。

解法一：若要确定单边带信号，需先求得()m t 的希尔波特变换题3-2图（a ）题3-2图(b)、(c)、(d)和(e)ˆ()cos(2000)cos(4000)22sin(2000)sin(4000)mt t t t t故上边带信号11ˆ()()cos ()sin 2211cos(12000)cos(14000)22USB c c s t m t t mt t t t下边带信号为11ˆ()()cos ()sin 2211cos(8000)cos(6000)22LSB c c s t m t t mt t t t其频谱图如题2-3图所示。
