0.2——18G梳状谱信号发生器研究

1 1 引言 随着通信技术、数字电视、航空航天和遥控技术的不断发展，对频率源的频率稳定度、频谱纯度、频率范围和输出频率数量的要求也越来越高。为了提高频率的稳定度，经常采用晶体振荡器等方法来解决，但它很难产生多个频率信号。而频率合成技术，可以通过对频率进行加、减、乘、除运算，从一个高稳定度和高准确度的标准信号源，产生大量具有同样高稳定度和高准确度的不同频率。频率合成器是从一个参考频率中产生多种频率的器件。基于频率合成器的这以一特点，利用锁相式频率合成技术，可以制作高稳定度、宽频带的正弦波信号发生器。 2 设计要求

利用锁相环技术产生一个失真度小、频率从30MHz到100MHz的可调的正弦波信号。根据频率的不同选择不同步进的标准频率。当信号处于较低频率时，选择步进为1KHz的标准频率，此时它的最小误差不大于0.8%；当信号在较高的频率段时，选择以25 KHz为标准频率，它的最小误差不大于0. 5%。 3方案论证与比较

3.1 压控振荡器方案论证与选择 方案1：采用分立元件构成。利用低噪声场效应管，用单个变容二极管直接接入振荡回路作为压控器件。

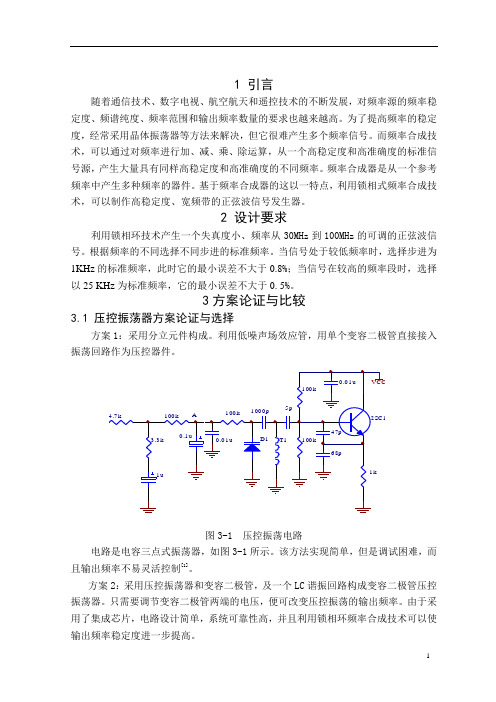

图3-1 压控振荡电路 电路是电容三点式振荡器，如图3-1所示。该方法实现简单，但是调试困难，而且输出频率不易灵活控制[1]。 方案2：采用压控振荡器和变容二极管，及一个LC谐振回路构成变容二极管压控振荡器。只需要调节变容二极管两端的电压，便可改变压控振荡的输出频率。由于采用了集成芯片，电路设计简单，系统可靠性高，并且利用锁相环频率合成技术可以使输出频率稳定度进一步提高。

100k100k4.7k100k100k3.3k1k1000p68p0.01u5p0.01u47p0.1u1u2SC1906T1D1AVCC

2 综上所述，方案2具有更优良的物性和更简单的电路构成，所以使用方案2作为本次设计的方案。 3.2 频率合成器的设计方案论证与选择 方案1:采用直接式频率合成器技术,将一个或几个晶体振荡器产生的标准频率通过谐波发生器产生一系列频率,然后再对这些频率进行倍频、分频或混频，获得大量的离散频率。其组成框图如3-2所示。直接式频率合成器频率稳定度高，频率转换时间短，频率间隔小。但系统中需要用大量的混频器、滤波器等，体积大，易产生过多杂散分量，而且成本高、安装调试都比较困难。

电子电路综合设计实验实验一函数信号发生器的设计与调测班级: 2009211108**: ***学号: ********小班序号: 26课题名称函数信号发生器的设计与实现一、摘要函数信号发生器是一种为电子测量提供符合一定要求的电信号的仪器, 可产生不同波形、频率和幅度的信号。

在测试、研究或调整电子电路及设备时, 为测定电路的一些电参量,用信号发生器来模拟在实际工作中使用的待测设备的激励信号。

信号发生器可按照产生信号产生的波形特征来划分：音频信号源、函数信号源、功率函数发生器、脉冲信号源、任意函数发生器、任意波形发生器。

信号发生器用途广泛, 有多种测试和校准功能。

本实验设计的函数信号发生器可产生方波、三角波和正弦波这三种波形, 其输出频率可在1KHz至10KHz范围内连续可调。

三种波形的幅值及方波的占空比均在一定范围内可调。

报告将详细介绍设计思路和与所选用元件的参数的设计依据和方法。

二、关键词函数信号发生器迟滞电压比较器积分器差分放大电路波形变换三、设计任务要求:1、（1）基本要求:2、设计一个可输出正弦波、三角波和方波信号的函数信号发生器。

3、输出频率能在1-10KHZ范围内连续可调, 无明显是真；4、方波输出电压Uopp≥12V, 上升, 下降沿小于10us, 占空比可调范围30%-70%；5、三角波输出电压Uopp≥8V；6、正弦波输出电压Uopp≥1V；设计该电源的电源电路（不要求实际搭建）, 用PROTEL软件绘制完整的电路原理图（SCH）。

（2）提高要求:1.三种输出波形的峰峰值Uopp均在1V-10V范围内连续可调。

2.三种输出波形的输出阻抗小于100Ω。

3.用PROTEL软件绘制完整的印制电路板图（PCB）。

（3）探究环节:1.显示出当前输入信号的种类、大小和频率（实验演示或详细设计方案）。

2.提供其他函数信号发生器的设计方案（通过仿真或实验结果加以证明）。

四、设计思路和总体结构框图（1）原理电路的选择及总体思路:根据本实验的要求, 用两大模块实现发生器的设计。
