H a r b i n I n s t i t u t e o f T e c h n o l o g y大作业设计说明书课程名称：机械原理设计题目：齿轮传动设计院系：机械设计制造及其自动化班级：设计者：学号：指导教师：设计时间：2012,05,01-2012,06,30哈尔滨工业大学哈尔滨工业大学课程设计任务书姓名：院（系）：专业：班号：任务起至日期：年月日至年月日课程设计题目：已知技术参数和设计要求：工作量：工作计划安排：同组设计者及分工：指导教师签字___________________年月日教研室主任意见：教研室主任签字___________________年月日*注：此任务书由课程设计指导教师填写。

一 设计题目1.1机构运动简图1.2机械传动系统原始参数序号电机转速（r/min ）输出轴转速（r/min ）带传动最大传动比滑移齿轮传动定轴齿轮传动 最大传动比模数圆柱齿轮 圆锥齿轮 一对齿轮最大传动比模数一对齿轮最大传动比模数12 745 36 40 45 2.5 4 2 4 3 4 3二 传动比的分配计算题目要求为：电动机转速n=745r/min ，输出转速n 1=23 r/min ，n 2=29 r/min ，n 3=35 r/min ，带传动的最大传动比=2.8,滑移齿轮传动的最大传动比=4.5，定轴齿轮传动的最大传动比=4.5。

根据传动系统的原始参数可知，传动系统的总传动比为36745i 1=40745i 2= 45745i 3=传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。

设带传动的传动比为，滑移齿轮的传动比为，定轴齿轮传动的传动比为，则总传动比f v p i i i i 1m ax 1= f v p i i i i 2m ax 2= f v p i i i i 3m ax 3=令 41=v i则可得定轴齿轮传动部分的传动比为：069.245.236745=⨯⨯=f i滑移齿轮传动的传动比分别为：63.069.25.2407452=⨯⨯=v i2.3069.25.2457453=⨯⨯=v i定轴齿轮的传动是由3组齿轮来完成的，则每对齿轮的传动比为：4274.1069.233≤===f d i i三 齿轮选择的要求和齿数确定1、确定滑移齿轮变速传动系统的要求（1）每对相互啮合的齿轮满足其传动比要求： 41=v i63.069.25.2407452=⨯⨯=v i2.3069.25.2457453=⨯⨯=v i（2）每对相互啮合齿轮的中心距要求一致； （3）每对相互啮合的齿轮齿数最好为质数； （4）每对相互啮合的齿轮最好为正传动； （5）齿轮不能产生根切； （6）结构尺寸尽可能的小。

2、确定定轴齿轮变速传动系统的要求（1）每对相互啮合的齿轮满足其传动比要求：4274.1069.233≤===f d i i（2）每对相互啮合的齿轮齿数最好为质数； （3）每对相互啮合的齿轮最好为正传动；（4）齿轮不能产生根切； （5）结构尺寸尽可能的小。

齿轮轮系的参数，及齿轮参数如下列各表：四 滑移齿轮变速传动中每对齿轮几何尺寸及重合度的计算由滑移齿轮变速传动系统中对齿轮齿数的要求，2.33 v i ，可选择齿轮5和6为正传动角度变位齿轮，其齿数分别取： z 5 = 13，z 6 = 42；它们的齿顶高系数=1，径向间隙系数=0.25，分度圆压力角=20°，实际中心距=43mm 。

4.1滑移齿轮5和齿轮6序号 项目代号 计算公式及计算结果1 齿数齿轮5 Z 5 13 齿轮6Z 6 42 2 模数 m 2 3 压力角ɑ 20° 4 齿顶高系数 ha *1 5 顶隙系数 c * 0.256 标准中心距 a a=0.5 * m * (Z 11+Z 12) = 55mm7 实际中心距 a'a'=a * cos α / cos α' = 55mm 8 啮合角 ɑ' ɑ'= arccos (a * cos ɑ / a') = 20°9变位系数齿轮5 X 5 0.500 齿轮6 X 6 -0.50010 齿顶高齿轮5ha 5 ha 5 = m * (ha *+ x5 - Δy) = 3.000mm 齿轮6 ha 6 ha6 = m * (ha * + x6 - Δy) = 1.000mm 11 齿根高齿轮5hf 5 hf 5 = m * (ha *+ c *- x5) = 1.500mm齿轮6 hf 6 H f 6= m * (ha *+ c *- x6) = 3.500mm12分度圆直径齿轮5d5 d5 = m * z5 = 26.000mm齿轮6d6 d6 = m * z6 = 84.000mm 13 齿顶圆直径齿轮5 da 5 da 5 = d5 + 2 * ha 5 = 32.000mm 齿轮6 da 6 da 6 = d6 + 2 * ha 6 = 86.000mm 14齿根圆直径齿轮5 df 5 df 5 = d5 - 2 * hf 5 = 23.000mm 齿轮6df 6df 6 = d6 - 2 * hf 6 = 77.000mm15 齿轮6 ɑa 6 ɑa 6 = arccod(rb 6/ra 6) = 23.388°16重合度ξɑξɑ = 1/2π[z 5*(tan ɑa 5-tan ɑ')+z 6*(tan ɑa 6-tan ɑ')]=1.4554.2滑移齿轮7和齿轮8由滑移齿轮变速传动系统中对齿轮齿数的要求，63.2 v i ，可选择齿轮7和8为正传动角度变位齿轮，其齿数分别取： z 7=12， z 8=43；它们的齿顶高系数=1，径向间隙系数=0.25，分度圆压力角=20°，实际中心距=55mm 。

序号 项目代号 计算公式及计算结果1 齿数齿轮7 Z 7 12 齿轮8Z 8 43 2 模数 m 2 3 压力角ɑ 20° 4 齿顶高系数 ha *1 5 顶隙系数 c * 0.256 标准中心距 a a=0.5 * m * (Z 1+Z 2) = 55mm7 实际中心距 a'a'=a * cos α / cos α' = 55mm 8 啮合角 ɑ' ɑ'= arccos (a * cos ɑ / a') = 20°9变位系数齿轮7 X 7 0.500 齿轮8 X 8 -0.50010 齿顶高齿轮7 ha 7 ha 7 = m * (ha *+ x7 - Δy) = 3.000mm 齿轮8 ha 8 ha 8 = m * (ha * + x8 - Δy) = 1.000mm 11 齿根高齿轮7hf 7 hf 7= m * (ha *+ c *- x7) = 1.500mm 齿轮8 hf 8 hf 8 = m * (ha *+ c *- x8) = 3.500mm12分度圆直径齿轮7d 7 d7 = m * z7 = 24.000mm 齿轮8d 8 d8 = m * z8 = 86.000mm 13 齿顶圆直径齿轮7 da 7 da 7 = d7 + 2 * ha 7 = 30.000mm 齿轮8 da 8 da 8 = d8 + 2 * ha 8 = 88.000mm 14齿根圆直径齿轮7 df 7 df 7 = d7 - 2 * hf 7 = 21.000mm 齿轮8df 8df 8 = d8 - 2 * hf 8 = 79.000mm15 齿轮8 ɑa 8 ɑa 8= arccod(rb 8/ra 8) = 23.316°16重合度ξɑξɑ = 1/2π[z 7*(tan ɑa 7-tan ɑ')+z 8*(tan ɑa 8-tan ɑ')]=1.4394.3滑移齿轮9和齿轮10由滑移齿轮变速传动系统中对齿轮齿数的要求，41 v i ，可选择齿轮9和10为正传动角度变位齿轮，其齿数分别取：z 9=11，z 10=43；它们的齿顶高系数=1，径向间隙系数=0.25，分度圆压力角=20°，实际中心距=55mm 。

序号 项目代号 计算公式及计算结果1 齿数齿轮9 Z 9 11 齿轮10Z 10 43 2 模数 m 2 3 压力角ɑ 20° 4 齿顶高系数 ha *1 5 顶隙系数 c * 0.256 标准中心距 a a=0.5 * m * (Z 1+Z 2) = 54mm7 实际中心距 a'a'=a * cos α / cos α' = 55mm 8 啮合角 ɑ' ɑ'= arccos (a * cos ɑ / a') = 22.690°9变位系数齿轮9 X 9 0.450 齿轮10 X 10 0.08310 齿顶高齿轮9 ha 9 ha 9 = m * (ha *+ x9 - Δy) = 2.834mm 齿轮10 ha 10 ha 10 = m * (ha * + x10 - Δy) = 2.100mm 11 齿根高齿轮9hf 9 hf 9 = m * (ha *+ c *- x9) = 1.600mm 齿轮10 hf 10 hf 10 = m * (ha *+ c *- x10) = 2.334mm12分度圆直径齿轮9d 9 d 9 = m * z9 = 22.000mm 齿轮10d 10 d 10 = m * z10 = 86.000mm 13 齿顶圆直径齿轮9 da 9 da 9 = d 9 + 2 * ha 9 = 27.668mm齿轮10da 10da 10 = d 10 + 2 * ha 10 = 90.200mm14 齿根圆直径齿轮9 df9df9 = d9 - 2 * hf9 = 18.800mm齿轮10 df10Df10 = d10 - 2 * hf10 = 81.332mm15 齿顶圆压力角齿轮9 ɑa9ɑa9 = arccos(rb9/ra9) = 41.652°齿轮10 ɑa10ɑa10 = arccod(rb10/ra10) = 26.396°1 重合度ξɑξɑ = 1/2π[z9*(tanɑa9-tanɑ')+z10*(tanɑa10-tanɑ')]=1.360五定轴齿轮变速传动中每对齿轮几何尺寸及重合度的计算5.1圆柱齿轮11与齿轮12 (齿轮13与14和齿轮11与12对应相同)由定轴齿轮变速传动系统中对齿轮齿数的要求，id = 1.274，可大致选择齿轮11、12、13和14为角度变位齿轮，其齿数分别取：z11= 25，z12= 32。

合集下载

机械原理实验报告齿轮传动定稿版

机械原理实验报告齿轮传动定稿版

机械原理实验报告齿轮传动定稿版实验名称：齿轮传动实验一、实验目的：1.学习了解齿轮传动原理及其应用；2.掌握齿轮的绘制方法；3.了解齿轮传动的基本计算方法。

二、实验原理：齿轮传动是利用不同齿数的齿轮通过啮合而实现轴的运动传递的一种机械传动方式。

根据齿轮的不同形状和结构，齿轮传动分为直齿轮传动、斜齿轮传动、蜗杆传动等。

直齿轮是最常见的一种传动方式。

当两个直齿轮啮合时，它们的齿数之比等于它们的转速之比，即齿轮传动的传动比等于齿数比。

实验中我们主要研究直齿轮传动，通过制作不同齿轮的齿数，观察齿轮的传动效果，验证齿轮传动的基本原理。

三、实验仪器与材料：1.齿轮传动实验装置；2.直齿轮（不同齿数）；3.传动带。

四、实验步骤：1.通过齿轮的绘制方法，绘制出实验中使用的两个直齿轮的草图；2.安装齿轮传动实验装置，将绘制好的齿轮与实验装置相连；3.启动实验装置，观察并记录传动过程中两个齿轮的运动情况；4.测量不同齿轮的齿数，并计算齿轮传动的传动比；5.分析实验现象与计算结果的关系。

五、实验结果与分析：1.绘制的齿轮草图如下表所示：齿轮编号齿数齿轮1 10齿轮2 202.在实验装置运行时，观察到齿轮1以较大的速度旋转，而齿轮2以较小的速度旋转。

这表明齿轮传动的传动比为2:1，符合公式：传动比=齿数2/齿数13.测量齿轮1和齿轮2的齿数分别为10和20，代入计算公式，得到传动比为20/10=24.实验结果与计算结果一致，验证了齿轮传动的基本原理。

六、实验总结：通过本次实验，我们学习了齿轮传动的基本原理及应用，并通过实际操作和计算验证了齿轮传动的传动比与齿数之间的关系。

实验结果表明，齿轮传动能够有效地改变转速，实现机械能的传递，具有较高的传动效率和可靠性。

齿轮传动在机械工程中有广泛的应用，如汽车传动系统、工业生产线等。

掌握齿轮传动的原理对于我们理解和设计机械传动系统具有重要意义。

机械原理_齿轮传动

机械原理_齿轮传动

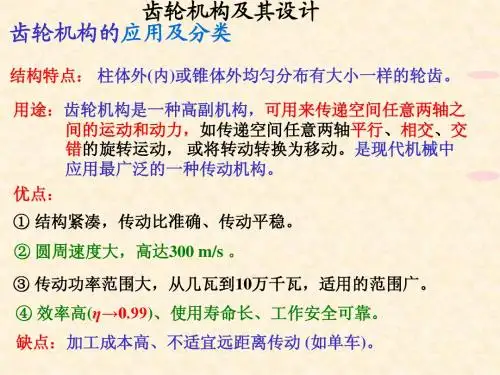

齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 一对轮齿的啮合过程及连续传动条件
