GPS卫星同步时钟使用说明书

CT-GPS25全球卫星同步时钟使用说明书目录一、装置简介 (2)二、技术指标 (2)1、环境条件 (2)2、电气条件 (2)3、性能指标 (3)4、串行接口 (3)5、脉冲输出 (3)6、重量 (3)7、外形尺寸 (3)三、装置的原理框图 (4)四、装置的结构 (4)1、装置的前面板 (4)2、装置的后面板 (5)五、装置的安装和使用 (6)1、天线的架设 (6)2、装置的安装位置 (6)3、装置的整定 (6)4、装置的投入及运行 (7)5、装置的串行输出接口 (7)6、装置的故障与维修 (8)附录： (9)一、装置简介CT-GPS25全球卫星同步时钟(以下简称CT-GPS25)利用GPS(全球定位系统)卫星发送的秒同步时间信号,向电力系统及其它行业的各种自动化装置提供精确的同步时间信号。

CT-GPS25主要应用于以下几个方面：(1).为电网自动化装置如故障录波器、微机继电保护及安全自动装置、远动及微机监控系统、事件记录仪等设备提供时间信号。

(2).用于频率监视的标准时钟,即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况.(3).用于相位测量的同步时钟，利用CT-GPS25来同步采样脉冲，同步误差很小，可以保证相位测量的准确性。

(4).用于继电保护装置试验，检验线路纵联保护（高频相差保护装置）。

(5).用于故障测距,特别为研制双端行波测距原理的装置创造了条件。

CT-GPS25主要有以下特点:(1).时间精度高,输出的秒脉冲精度达微秒级。

(2).开机或关机对输出无任何影响。

(3).信号接收可靠性高,不受电站等地域条件的限制。

(4).可设定的秒、分钟、小时同步脉冲输出,并可经串行口输出时间信息,可方便地由各种自动化装置选用(5). 装置的所有信号输出均经光电隔离,抗干扰能力强，符合《静态继电保护装置及安全自动装置通用技术条件》标准的要求。

(6). 装置具有多种串行信息输出与交互方式，以满足不同用户不同的信号利用需求。

编制：刘千里审核：侯东京批准：赵峰南京讯汇科技发展有限公司2011-6一、装置简介..........................................................................................................................................................................22二、主要技术指标..........................................................................................................................................................44三、装置结构及接口说明..................................................................................................................................99四、GPS 时钟的相关输出接口的测试方法...................................13五、卫星天线安装说明......................................................................................................................................1717六、装箱清单（标准配置）..........................................................17附录一NTP 网络时钟报文协议的应用......................................18附录二IRIG-B 码码元定义及波形 (21)一、装置简介GPS-TG(K)3300系列卫星同步时钟，专门为电磁环境恶劣的工业现场应用而设计，适用于电力、铁路、水利、矿业、银行、石油化工等多种领域，为自动化控制、生产管理、安全管理、信息管理、网络管理等系统提供精确、稳定的授时服务。

一、简介：BSS-3系列GPS同步时钟是应用全球定位系统（GPS）技术的标准时间显示和发送装置。

GPS是美国的全球卫星导航系统，由24颗在空间运行的GPS卫星和地面控制站组成，在地球表面任一地点、任一时刻GPS卫星信号接收器都可收到足够多数量的GPS卫星信号，精确计算接收器所在当前空间位置和时间，其时间精确度可达纳秒级。

BSS-3系列同步时钟专为电力系统对其监测、控制、保护和故障记录等各种设备的时间同步的要求而设计制造，设计符合《华东电网时间同步系统技术规范》的规定，特别适合对时同步系统可靠性要求很高的场合应用。

二、特点：2.1模块结构：采用19英寸2U/4U标准机箱，模块化结构设计，备有多路总线插槽，多种功能模块，灵活组合，易于扩展。

2.2双时基准：主时钟以天线接收GPS授时信号为第一外部时间基准、以光纤接收其它时间信号为第二外部时间基准，自动切换。

设有时间信号输出光纤接口，为另外一台时钟提供第二外部时间基准，可实现双机互备、拖带扩展时钟。

二级钟有两组光纤输入接口，可接收两台主时钟的时间信号，自动切换。

2.3光纤传输：主时钟与主时钟之间；主时钟与扩展时钟之间，采用多模光纤系统传输，精度高、抗干扰能力强。

光纤收发模块，全内置，无需外挂电源，工作稳定可靠、屏柜配线整齐，维护方便。

2.4高精守时：主时钟采用高精度恒温晶体振荡器作为主时钟的内部时间基准，守时精度高达3X10-E9(见中国计量科学研究院鉴定报告)。

2.5高精输出：对时精度最高可达0.3微秒以内（见中国计量科学研究院鉴定报告）。

2.6 维护方便：时钟采用全模块化结构，维修更换模块只需几分种。

2.7备份电源：采用高性能、大功率、宽范围开关电源，工作电压为110V－220V交直通用，4U 结构采用双电源热备份，没有切换时间，工作稳定可靠。

2.8双路告警：双基准时钟和扩展时钟都具有呼唤报警和故障报警2组继电器接点输出，时钟的两路外部时间基准任何一路消失时，发出呼唤报警信号；两路外部时间基准同时消失、时钟失电时，发出故障报警信号，随时监视设备的工作状态。

RCS – 9785 GPS时钟同步装置1.概述●该装置为一个独立的GPS对时装置，向全站提供高精度的时间信息；●装置为双网配置，以100M以太网方式提供对时报文，介质可以选用双绞线或光纤方式；●以差分或空接点形式提供秒脉冲或分脉冲，实现系统高精度对时；同时秒脉冲和分脉冲还提供光纤方式，实现脉冲远传；●能适应双机运行需要，可与本公司远动设备共同构成主备双时钟同步源;●采用发光二极管显示时间信息,并能直观显示装置诸如运行状态、卫星跟踪状态、秒脉冲、分脉冲等状态。

2.主要性能参数●装置获得数据时间：1)热启动（有当前的历书、位置、时间和星历表）≤15秒2)温启动（有当前的历书、位置、时间）≤45秒3)冷启动（无任何有效信息）≤90秒4)重捕获（不断电，卫星信号短暂中断后恢复）≤1秒●时间精度GPS模块秒脉冲精度为≤500ns，考虑到内部光耦以及电平驱动器的传输延时，装置端口的秒脉冲以及分脉冲精度为≤10μs●输出端口特性1)差分输出：对于1/4单位负载装置，每个端口可以直接挂接64台装置2)空接点输出：空接点间外接电压≤70V空接点间最大允许电流≤50mA3.装置接口●双100M以太网接口用于发送对时报文，可以选择光纤和双绞线两种方式，光纤使用62.5/125μm多模光纤，SC接头；●RS-232串行口根据装置内部跳线，可以选择用于发送对时报文，或用于装置的调试和配置；●秒脉冲接口装置提供两组秒脉冲差分信号和两组秒脉冲空接点信号，另外还提供一组独立的5.装置跳线说明●JP3用于选择装置RS-232串口的运行方式跳1-2为正常运行装态，串口输出对时报文；跳2-3为装置调试及配置状态；●JP4固定跳1-2，跳2-3方式保留；●JP6用于选择光纤1的发送方式跳1-2选择常有光方式，跳2-3选择常无光方式；●JP7用于选择光纤2的发送方式跳1-2选择常有光方式，跳2-3选择常无光方式；6.装置面板指示说明●数码管显示XXXX-XX-XX-XX:XX:XX,表示年-月-日-时:分:秒；●运行灯正常运行时常亮，若不亮或闪烁表示装置异常；●跟踪灯闪烁表示时钟未与卫星同步，此时的时间和脉冲均不准确；该灯灭表示时钟与卫星同步，该状态为正常的运行状态；●秒脉冲灯当秒脉冲到来时闪一下，点亮时间约为0.3S；●分脉冲灯当分脉冲到来时闪一下，点亮时间约为0.3S。

HY-J5222系列GPS卫星同步时钟用户手册烟台远大恒宇科技有限公司目录一、概述 (1)二、产品分类及性能 (2)1、技术指标 (2)2、产品分类 (3)HY-J5222A-16型 (3)HY-J5222A-16B型 (5)HY-J5222A-32型 (7)HY-J5222A-64型 (8)三、使用说明 (11)1、开孔尺寸图 (11)2、开机步骤 (12)3、通讯规约和波特率设置方法 (14)4、无源空节点脉冲改为有源空节点脉冲的方法 (15)5、串口输出引脚如下图所示 (16)四、故障处理 (16)五、特别提示（安全敬告） (16)六、 HY-J系列 GPS卫星时钟选型表 (17)七、附页 (18)八、保修卡 (19)一、概述HY-J系列GPS卫星同步时钟是我公司开发研制的应用于GPS技术授时的标准时间显示和发送的装置，该装置以美国全球定位系统（GLOBAL POSITIONING SYSTEM,缩写为GPS）为时间基准，选用进口GPS接收板，进行二次研制开发而成，对时精度为300ns。

设备采用单片机控制，可以同时跟踪10～12颗卫星，输出与UTC时间高度同步的秒（1PPS）、分（1PPM）、时（1PPH）等脉冲信息，以及标准的北京时间时、分、秒、公历年、月、日信息，还可实现工频量的测量，并按照相应的格式经串行口分别输出日期、时间、周波钟、工频量等信息。

该设备采用SMT表贴技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点，广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。

装置有标准RS232、RS422、RS485、IRIG-B、DCF77、脉冲等接口形式。

接口数量可根据要求扩展，并可多路输出时、分、秒等脉冲（可随意转换），方便与相关设备的驳接，实现单向或双向通讯。

装置工作原理框架图如下：二、产品分类及性能1、技术指标工作温度： -50C～+550C，非结露；储存温度： -400C～+800C，非结露；相对湿度：5%～95%工作电源： AC/DC 100V～265V功耗：≤10W天线接收频率：1575.42 MHz。

GPS卫星同步时钟说明书烟台国芯电子科技有限公司选型手册型号配置说明机箱结构TD-2000 2路RS-232串口，2路RS-485串口，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B8 2路RS-232串口，2路RS-485串口，8路IRIG-B码输出，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B16 2路RS-232串口，2路RS-485串口，16路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B24 2路RS-232串口，2路RS-485串口，24路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B32 2路RS-232串口，2路RS-485串口，32路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B40 2路RS-232串口，2路RS-485串口，40路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B48 2路RS-232串口，2路RS-485串口，48路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000M8 2路RS-232串口，2路RS-485串口，8路脉冲输出，天线长30米，智能型1U19〞上架式优质铝合金机箱一．简介TD系列GPS卫星同步时钟系选用美国专业公司制造的GPS 卫星信号接收机，经二次开发研制的高科技产品。

产品广泛应用于电力、民航、铁路、交通调度、数字电视、实时通信网络等需要授时或校时领域。

因采用卫星星载原子钟作为时间标准，无累积误差，所以是当今世界首选的高精度对时设备（相当于原子钟）。

系统采用12通道高品质GPS接收机，具有并行跟踪12颗卫星的能力，一旦初始化完成，即使锁定一颗卫星也能实现授时功能，因此系统具有强大的抗干扰能力。

产品设计符合《静态继电保护装置及安全自动装置通用技术条件》、《华东电网时间同步系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》及《电力系统的时间同步系统技术规范》。

ST2000系列GPS标准时钟说明书（V2.1）使用前请仔细阅读本说明书该说明书内容可能修改，请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构，功能配置及使用说明 (6)A、普通型标准时钟系列 (6)（一）、ST2000-1A型GPS (6)（二）、ST2000-2A型GPS (8)（三）、ST2000-2C型GPS (10)1．规约1（BJT规约） (13)2．规约2（BCD规约） (13)3．规约3（ST规约，无校验） (13)4．规约4（ST规约，有校验） (14)（四）、ST2000-4C型GPS（原ST2000-4型） (15)B、冗余切换系列 (18)（一）、ST2000-2C2R冗余切换装置 (18)（二）、ST2000-2CXR冗余切换装置 (22)（三）、ST2000-2GR冗余切换装置 (44)（四）、ST2000-2BR冗余切换装置 (46)（五）、ST2000-2CGR冗余切换装置 (47)（六）、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录： (62)（一）、标准秒脉冲与扩展脉冲之间的误差（附行业标准要求） (62)（二）、南京融瑞科技有限公司GPS产品命名规则 (64)（三）、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。

该设备以美国导航卫星全球定位系统为时间基准，时间同步精度1us，它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。

目录1 简介 (1)2 系统概述 (1)3 系统的准备和启动 (1)4 GPS接收机 (1)5 时间分发主机 (1)5.1综述 (1)5.2正常功能操作过程 (2)5.2.1 正常模式功能描述 (2)5.2.2 时钟源状态指示区 (3)5.2.3 工作模式选择 (3)5.2.4 时钟源选择 (3)5.2.5 液晶显示控制 (4)6 分线箱 (4)7 墙钟 (4)8 子钟 (5)8.1时间的显示 (5)8.2北京时与UTC时的切换 (5)9 台钟 (6)9.1时间的显示 (6)9.2北京时与UTC时的切换 (6)第I 页1 简介时钟同步系统是从GPS卫星或用户时间源接收数据，向用户设备提供基准时间，并具有自守时功能的系统。

本手册对时间同步系统的组成、各部分的工作原理和使用方法进行了详细介绍和描述，便于使用者了解和掌握本系统的操作使用。

2 系统概述参见《时间同步系统安装维护手册》。

3 系统的准备和启动时间同步系统是24×365持续工作的一组设备。

最初通电前应确认电源线及部分各通信电缆连接无误。

系统通电后即进入正常工作，无须断电。

此时时间分发主机的面板上有指示灯闪烁，墙钟、子钟、台钟开始显示正确时间。

4 GPS接收机GPS接收机用于接收GPS时钟信号并发送给时间分发系统的时间分发主机。

该机由有源天线、GPS接收模块、浪涌吸收器、485接口等组成，具有结构小巧、防水等特点。

该机天线安装在室外，接收机安装在室内。

天线接收GPS卫星信号，接收机截获和跟踪天线送来的GPS卫星信号，从中获取时间信号后发送给时间同步系统的分发主机。

5 时间分发主机5.1 综述时间分发主机为管制中心系统和用户设备提供唯一的精确的时间基准，保证它们的时间同步。

该机除了接收GPS卫星的时钟信息以外，还能接收用户外部时间源。

系统可人工在GPS时钟源和用户外部时钟源之间切换。

当GPS时钟源或用户外部时钟源不可用时，则该机自动使用系统内部守时时钟；一旦GPS时钟源或用户外部时钟源恢复正常，则该机自动切换到GPS时钟源或用户外部时钟源。

NGPS-2000卫星同步时钟NGPS-2000A卫星同步时钟使用说明书杭州国望科技有限公司Hangzhou Guowang Technology Co., Ltd第一章概述 (1)第二章引用标准 (1)第三章技术性能 (2)第四章安装设置 (3)4.1安装尺寸如下: (3)4.2面板功能说明: (3)4.3设置说明 (4)4.3.1电力钟对时 (4)4.3.2 RS485通讯地址设定 (4)4.3.3 RS485接口波特率设定 (5)4.3.4 串口报文设定 (5)4.3.5 差分无源接口设定 (6)4.3.6 时钟日期自动切换 (6)4.4后面板端子接线: (8)4.5串口报文说明: (9)4.6 RS485接口说明: (12)第一章概述我们研制的N GPS-2000卫星同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。

它选用瑞典专业生产厂家生产的GPS接收机部件进行二次开发研制而成。

它可以同时跟踪视场内的12颗G PS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时U TC时间同步精度为1uS的秒(1PP S)、分(1P PM)定时脉冲和北京时间的钟面，还可实现工频量的测量(选配)，并按照一定格式经串行口分别输出日期、时间、周波钟、周波数、钟差、供电力系统需要标准时间尺度的各种自动化装置使用。

NG PS-2000卫星时钟的特点有：●采用对值班工作人员透明化设计，时间显示、卫星状态、工作状态的指示一目了然。

●多种对时规约，可由用户要求指定。

●精美标准19英寸1U架装式机箱，适合柜式安装。

●时间精度高，最高精度达1uS。

●卫星信号接收，不受电厂、变电站的地理状况的限制。

●对自动化装置有多种对时方式，可灵活配置。

●装置的所有时钟信号输出均经过光电隔离，抗干扰能力强。

●电网频率,电力钟功能(NGPS-2000A).第二章引用标准GJB2242-1994时统装置通用规范GJB2991-1997 B时间码接口终端IRIG S TAN DAR D 200-98 I RIG S ERI AL TIM E COD E FOR MAT S (Fo rma t B) GB/T15527-1995 船用全球定位系统（GPS）接收通用技术条件GB11014-1990平衡电压数字接口电路的电气特性GB/T6107-2000使用串行二进制数据交换的数据终端装置和数据电路终接装置第三章技术性能第四章安装设置卫星时钟配有一条30米长的天线。

BSS系列GPS同步时钟BSS GPS CLOCK SYNCHRONIZER用户手册___________________________________________________ 北京中水科水电科技开发有限公司目 录 ————————————————————————————————————一、 简介 (1)二、 主要特点 (1)三、 BSS-3系列同步时钟构成 (1)四、 装置硬件 (2)1 装置组成 (2)2 电源模块 (4)3 接收模块 (4)3.1 标准接收模块 (4)3.2 双机互备型接收模块 (5)3.3 二级钟接收模块 (6)3.4 天线 (6)4 输出模块 (6)4.1 脉冲输出模块 (6)4.2串行口输出模块 (7)4.3 IRIG-B码输出模块 (8)4.4 光纤输出模块 (9)4.5 DCF77输出模块 (9)4.6 NTP/SNTP输出模块 (10)五、 安装使用 (11)1 标准BSS-3的安装使用 (11)1.1 装置安装接线示意图 (11)1.2 装置开孔尺寸 (11)1.3 天线的安装 (11)1.4 开机 (12)1.5 脉冲校时接线 (12)1.6 串行口对时接线 (13)1.7 光纤校时接线 (14)2 高可靠BSS-3的安装使用 (15)3 远程中继型时钟 (16)4 扩展二级钟 (17)5 局域网NTP服务器的配置和使用 (19)6 大数码显示时钟 (25)7 GPS对时系统 (26)六、 附录 (27)1 BSS-3主要技术指标 (27)2 BSS-3系列功能模块表 (28)3 BSS-3系列模块总览表 (29)4 订货指南 (30)一、简介：BSS-3系列GPS同步时钟是应用全球定位系统（GPS）技术的标准时间显示和发送装置。

GPS是美国的全球卫星导航系统，由24颗在空间运行的GPS卫星和地面控制站组成，在地球表面任一地点、任一时刻GPS卫星信号接收器都可收到足够多数量的GPS卫星信号，精确计算接收器所在当前空间位置和时间，其时间精确度可达纳秒级。

HY-8000 卫星时间同步系统使用手册烟台远大恒宇科技有限公司目录1.装置的用途及特点 (1)1.1 用途 (1)1.2 特点 (1)2.技术指标 (3)2.1 物理参数 (3)2.2 环境条件 (4)2.3 电磁兼容性 (4)2.4 供电电源 (5)2.5 平均无故障间隔时间MTBF (5)2.6 时间信号输入输出接口 (6)2.7 标准时钟装置核心GPS接收器的指标 (7)2.8 输出信号定时精度指标 (8)2.9 接口规范 (9)2.10 告警信号 (13)2.11 卫星失步时内部守时钟精度的稳定度 (13)2.12 引用标准 (14)3.HY-8000 GPS时间同步系统组成和模块介绍 (15)3.1 HY-8000 GPS时间同步系统组成 (15)3.2 装置的结构和模块介绍 (16)3.3 工作状态指示 (38)3.3.1 标准时间同步钟本体指示灯 (38)3.3.2 GPS卫星同步时钟指示灯 (39)4.装置的安装及操作说明 (40)4.1 GPS天线的安装说明 (40)4.2北斗天线安装说明 (42)4.3 装置的安装位置 (42)4.4 投入及运行 (42)4.5 安装避雷器 (44)5.装置的故障与维修 (44)5.1 告警 (44)5.2 时间信号的保持和切换 (45)5.3 可维修性 (45)5.4 安全性 (45)5.5 装置的维修 (46)6.附录一、HY-8000系列 GPS时间同步系统选型表 (47)HY-8000 GPS时间同步系统1.装置的用途及特点HY-8000 GPS时间同步系统是根据《华东电网统一时钟系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》和《上海电网GPS时间同步系统技术原则和运行管理规定》设计的时间同步系统，它由标准时间同步钟本体和时标信号扩展装置组成，可集中或单独组屏。

时标信号扩展装置包括脉冲、时间报文、DCF77、B码和NTP扩展模块，扩展装置可根据实际需要组合。

ST2000系列GPS标准时钟说明书（V2.1）使用前请仔细阅读本说明书该说明书内容可能修改，请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构，功能配置及使用说明 (6)A、普通型标准时钟系列 (6)（一）、ST2000-1A型GPS (6)（二）、ST2000-2A型GPS (8)（三）、ST2000-2C型GPS (10)1．规约1（BJT规约） (13)2．规约2（BCD规约） (13)3．规约3（ST规约，无校验） (13)4．规约4（ST规约，有校验） (14)（四）、ST2000-4C型GPS（原ST2000-4型） (15)B、冗余切换系列 (18)（一）、ST2000-2C2R冗余切换装置 (18)（二）、ST2000-2CXR冗余切换装置 (22)（三）、ST2000-2GR冗余切换装置 (44)（四）、ST2000-2BR冗余切换装置 (46)（五）、ST2000-2CGR冗余切换装置 (47)（六）、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录： (62)（一）、标准秒脉冲与扩展脉冲之间的误差（附行业标准要求） (62)（二）、南京融瑞科技有限公司GPS产品命名规则 (64)（三）、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。

该设备以美国导航卫星全球定位系统为时间基准，时间同步精度1us，它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。

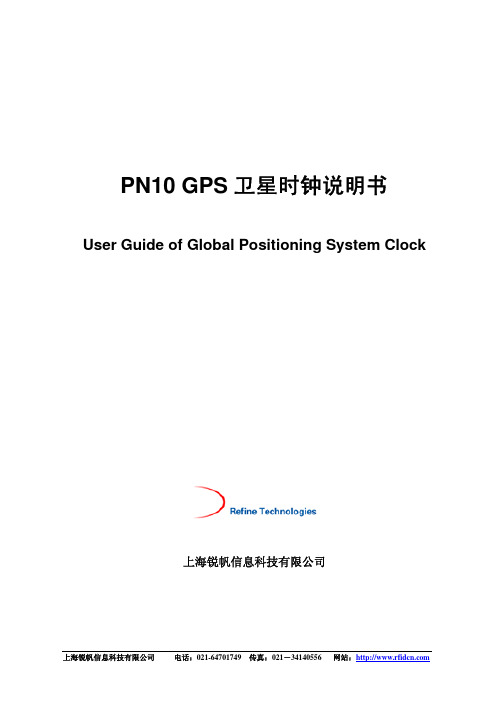

PN10 GPS卫星时钟说明书User Guide of Global Positioning System Clock上海锐帆信息科技有限公司目录1工作原理概述 (2)2设备功能 (2)3主要指标 (3)3.1主要性能指标 (3)3.2环境指标 (3)3.3机械尺寸 (3)4设备结构及安装 (3)4.1设备面板图 (3)4.2天线的安装 (4)4.3设备的安装 (4)5使用说明 (5)5.1设备开机运行 (5)5.2通信接口的连接参数与使用 (5)5.3GPS时间数据的接收 (6)5.4网络参数设置 (6)6数据格式说明 (7)6.1串行输出时间数据格式 (7)6.2网络访问数据格式 (7)1 工作原理概述PN10卫星时钟利用全球定位系统（Global Positioning System）卫星发送的协调世界时（UTC）时间信号，为各种自动化装置用户提供全球统一同步的准确的时钟信号源，并可直接接入计算机网络作为一级时间服务器，使大范围、跨地区的计算机及网络系统获得准确的标准同步时间。

该型卫星时钟采用专用GPS接收器作为时间标准，精确计算闰年、闰秒。

具有精度高、可靠性高、全天候的特点，可广泛使用于航空、交通、电力、化工、军事、电信、金融等行业。

PN10型卫星时钟工作原理见图1。

GPS信号接收模块接收多颗GPS卫星发送的频率为1575.42Mhz的UTC信号，经处理输出NMEA0183格式或其它标准的信息。

微处理单元(MCU)对上述信息进行后续处理，并换算成北京时间等信息后送液晶显示，并按照一定格式和方式经接口电路输出。

一旦短时间发生GPS不同步时，系统将自动进行精确的时钟守时。

图1 GPS卫星时钟原理图在电力系统，PN10适用于电厂DCS系统、电厂MIS系统、能量管理及计费系统、厂站自动化系统、调度自动化系统、微机继电保护及安全自动装置、远动及微机监控系统、故障录波器、事件记录仪等等。

2 设备功能z通过串行接口（RS232、RS485）每秒输出信息：公历年、月、日，北京时间的时、分、秒；卫星的同步情况；z实时秒脉冲（1PPS）输出，TTL电平；z液晶显示公历年、月、日和星期，北京时间时、分、秒，卫星同步情况；z提供10Base-T 以太网接口，支持UDP协议。

专供电力系统使用JY系列GPS卫星同步时钟—、▲产烟台开发区吉友电气有限公司一：概述随着我国电力事业的迅猛发展，对整个电力系统自动化的要求也越来越高，为了做到系统内的统一管理和调度，也就对系统内的时间统一提出了更高的要求。

全球定位系统（GPS主要由GPS卫星、地面监控系统和用户设备组成。

其空间卫星由21 颗工作卫星和3 颗备用卫星组成。

工作卫星分布在6 个轨道面内，每个轨道有3-4 个卫星。

轨道平均高度为20200km，卫星运行周期为11 小时58 分，其空间的配置可以保证在地球的任何时间、地点均至少可以观测到四颗卫星，加之GPS发射机用1.5GHz的载波频率，以载码的形式向地面发射信号，其传播和接收不受天气影响，因此GPS是一种全球性、全天候的连续实时的导航定位系统，其地面监控系统部分由5 个监控站、3 个注入站和1 个主控站组成。

用户部分包括GPS接收机、天线、数据处理软件及计算机设备。

我公司的J 丫系列GPS卫星同步时钟就是采用了当今世界先进的GPS技术，利用了美国GPS接收板，进行二次开发研制的产品，可同步于UTS GPS CLONAS系统，它广泛应用于电力、交通、通讯网络同步、数据同步等需要对时、记时、守时的领域。

该产品功能强，体积小，使用安装方便，不受地域气候等条件限制，稳定性、可靠性更高。

保证时钟时刻在线，全天候提供精确的时间信息。

二、产品的应用范围1.为电网自动化设备如远动及微机监控系统、微机故障录波及事件记录等智能设备提供精确的时间。

2.用于发电厂电量调度、电网工频监视、对发电机进行非线性励磁控制等。

3.用于实时同步相量测量，实时同步电能量数据采集。

4.用于故障测距、负荷控制等。

5.用于铁路运输系统、通讯系统等部门。

三、产品的主要功能1.可显示和输出精确的北京时间时、分、秒及公历日期年、月、日等。

2.可实现显示和输出电网的工频和周波钟时间，并可根据用户需要输出钟差。

3.可选择输出秒脉冲（PPS或分钟（PPM、小时（PPH等时标同步脉冲信号及高压光耦、IRIG-B 格式输出。

GPS - A卫星同步时钟说明书（V1.0）保定市智能电脑有限公司目录一．概述 (3)二．产品功能简介 (3)三．应用范围 (3)四．主要技术指标 (4)五．产品使用说明 (5)六．装置的安装调试 (7)七．故障排除 (8)八．随机附件 (8)九．生产厂家联系方法 (8)一．概述GPS（全球定位系统）是精度最高的全球定位、导航和对时系统，全天候工作，连续24小时实时向地面发送高精度时间、位置和速度信息，最高精度可达50ns。

其功能为电力系统的时钟统一问题提供了新的时间标准。

GPS-A型卫星同步时钟是我公司自主研发的新一代产品，采用了高精度卫星接收模块GPS15H/L，提供的时间信息具有精度高、可靠性高、全天候的特点。

二．产品功能简介➢可提供精确的北京时间（时、分、秒）和公历日期（年、月、日）。

➢提供精确的秒脉冲指示。

➢提供标准RS232串行接口。

➢准确显示与卫星定位（同步）情况。

➢提供秒脉冲信号输出。

三．应用范围➢为电网自动化装置如远动、微机监控系统、故障录波器、事件记录仪等提供时间标准。

➢用于需要对时、记时、同步的其他场合。

四．主要技术指标1、工作环境. 环境温度：-5℃---- +45℃. 相对湿度：20% ---- 80%. 工作电源：AC220V ±10%. 功耗：≤5W2、主要性能指标：. 走时精度：≤±0.2ms. 秒脉冲精度：≤2×10-6S. 同步精度：2×10-6S. 通讯速率为：4800bps3、通讯规约格式（GPRMC ）(详细格式见下表)SGPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,1、UTC时间固定格式（时、分、秒）2、同步状态：A－同步V－不同步3、纬度ddmm . mmmm格式4、纬度标志：N或S5、经度ddmm . mmmm格式6、经度标志：E 或W7、传输速度：000.0－999.98、接收角度：000.0－359.99、UTC日期固定格式（日、月、年）10、磁性变化000.0－180.011、磁性方向E 或W12、工作模式指示4、结构尺寸五．产品使用说明1、面板说明：如图所示（前视图）1―――电源指示灯2―――秒脉冲指示3―――同步指示4―――数码管显示屏5―――时间/日期显示切换按键2、接口示意图如图所示（后视图）1 - - - 外接电源接口2 - - - COM1（与后台连接，传输数据）3 - - - COM2（RS-232标准方式输出，写卫星钟参数、与后台连接）4 - - - 秒脉冲输出口（采用BNC接口，内芯为正，TTL电平输出）5 - - - 卫星天线连接口3、串行口定义（卫星钟串口）9P（插孔）2-----收3-----发5-----地（其他管脚未用）注：严禁带电插拔串行口。
