苏州市官渎里立交工程一标段 二灰碎石施组 . 1 苏州市官渎里立交工程一标段 二灰碎石施工组织设计

1、编制依据 1.1苏州市市政工程设计院的苏州市官渎里立交工程道路施工设计图纸。

1.2 交通部«公路路基施工技术规范»（JTJ041-2000），以及交通部、建设部工程质量验收标准及有关规定。

1.3 本单位现有的施工力量、技术装备和施工管理能力。

2、工程概况 2.1概况 2.1.1 本立交位于苏州市官渎里，为东西向北环路与南北向东环路相交，是苏州城市总体规划中拟建的“井”字形快速路网系统内环路上一个重要交叉口。本立交形式为三层蝶形立交，为部分互通式立交。地面即第一层利用现有道路；第二层为北环路东西向直行；第三层为东环路南北向直行，高架桥分布在上高路、东环路两侧，跨越既有京沪铁路及拟建京沪快速铁路。东环路与北环路之间，北环路与上高路之间均设定向匝道连接。 苏州市官渎里立交工程一标段 二灰碎石施组 . 2 2.1.2 本立交工程共分为四个标段，本标段为一标段。本标段内容包括：B桥、C桥、G匝道桥、I匝道桥以及D线上高路地面道路。其中B、C桥为东环路南北向的两个横断面为分离式的直行跨线桥；G桥为北环路与上高路之间的定向匝道桥；I桥为上高路向北环路方向的匝道桥。里程范围：

B桥：范围 B0+297～B0+853.91，长556.91米。 C桥：范围 C0+297～C0+852.99，长555.99米。 G匝道桥：范围 G0+484.48～G0+736.98，长252.5米。 I匝道桥：范围 I0+115.1～I0+280.70，长165.6米。 D线：范围 D0+192.92～D0+628，长435.08米。 2.1.3 本标段道路用地基本为原绿化带，本标段的道路内容分为B、C线高架桥引坡及D线（即上高路）两侧5米的辅道与312国道交叉口的地面道路。B线道路引坡长度为85.51米，里程为BK0+297.4-BK0+382.91，C线道路引坡长度为89.49米，里程为CK0+298.5-CK0+387.99，D线即上高路为地面道路，本标段路线范围DK0+175-DK0+700，路线长525米。

2.2 工程特征 2.2.1 本标段二灰碎石机动车道厚度达到52cm，辅道二灰碎石厚度为35cm，由于二灰碎石为道路的重要承重层，因此对其的平整度、密实度应严格控制。 苏州市官渎里立交工程一标段 二灰碎石施组 . 3 2.2.2本标段道路施工范围内，牵涉到11万伏电缆问题，在施工二灰碎石时，应特别注意。

2.3 主要工程数量表 见下表。 道路二灰碎石工程量表 序 号 工程项目 单位 数 量 备 注 1 C线引坡

m3 395.2

2 C线辅道

m3 696.2

3 B线引坡

m3 378

4 B线辅道

m3 710.5

5 D线道路

m3 1607.7

6 延伸段道路

m3 6012

3、施工安排 3.1 施工总体安排 本标段二灰碎石施工拟分为三个作业区分别进行： 第一作业区作业范围：以上高路东侧为界，B线及B线辅道为施工作业区范围。

第二作业区作业范围：以上高路东侧为界，C线及C线辅道为施工作业区范围。 苏州市官渎里立交工程一标段 二灰碎石施组 . 4 第三作业作业范围：D线原道路及以北延伸段道路为施工作业区范围。

3.2 施工组织机构 3.2.1施工组织机构框图（见下页）。 组织机构框图

3.3 施工进度计划（见下页） 项目经理

项目副经理 总工程师

工程技术部 物资供应部 机械设备部 综合办公室

二灰碎石一队 二灰碎石三队 二灰碎石二队 苏州市官渎里立交工程一标段 二灰碎石施组

. 5 苏州市官渎里立交工程一标段 二灰碎石施组

. 6 4、 质量保证措施 4.1 质量保证体系 4.1.1 质量目标 确保本工程质量达到优良级，创市优质结构工程和市政金奖工程。确保单位工程均达到市政工程现行《工程质量检验评定标准》的要求，工程一次交验合格率达到100%，优良率达到92%以上。

4.1.2 质保体系框图 见下页。 苏州市官渎里立交工程一标段 二灰碎石施组

. 7 苏州市官渎里立交工程一标段 二灰碎石施组

. 8 4.2 工程质量三级管理 第一级为班组质量干事和作业质量员；第二级是由项目质量工程师和项目分管副经理组成，负责对第一级管理人员实施监督、检查并负责内业资料的汇总和归档工作；第三级为（集团）公司级管理体系，由总工程师负责对二级管理人员实施监督、检查。

第一级质量管理 (1) 所有施工人员明确质量创优目标，在工序施工中做到人人检查，层层把关，上道工序检查不合格坚决返工重做，决不进入下一道工序。各班组在完成分项工序工程后，先做到自检，合格后交给下一道工序施工。隐蔽工程做到事先通知监理到场检查、签证。

(2) 所有施工人员均做到经过培训后上岗作业，工序质量严格按保证项目、基本项目、允许偏差三方面进行质量控制，严格按技术交底要求做好二灰碎石进料、摊铺和养生工作。

第二级质量管理 (1) 及时做好现场原材料的试验，因本工程为优良工程，凡使用的原材料均做到严格按照有关规定进行试验并深入现场，按规定及时做好二灰碎石试验，并及时提供试验数据；二灰碎石摊铺时，试验员做到及时到场，认真作好各项检查工作，并及时认真做完二灰碎石摊铺的施工记录；各种试验资料及时、齐全，并归类装订成册。

(2) 严格按照图纸标注尺寸预先放样，并按此放样尺寸实施具体苏州市官渎里立交工程一标段 二灰碎石施组 . 9 操作；分部工程完成后，即进行质量考评，主要检查分项自检记录、交接手续和隐蔽验收记录。

(3) 负责工程中的质量控制和质量验收、QC活动、与监理联系、与指挥部联系工作、对第一级质量管理加以指导、检查、组织监督下级管理人员对每道工序的施工工艺进行讨论，定出具体施工工艺，监督他们严格按此工艺进行施工、验收。

(4) 每道工序施工前及时进行施工技术交底。 负责收集、整理工程中的内业资料。 及时掌握工程中工序的质量情况，发现问题及时组织有关人员讨论解决。 及时整理好第一级管理人员上报的内业资料，并及时上报第三级质量管理人员。

第三级质量管理 (1) 指导、监督、检查下级质量管理工作，负责处理质量事故。 (2) 负责施工工艺，施工方案的研究。 (3) 制定相应的质量奖罚制度。 (4) 第三级质量管理体系由集团公司总工程师负责。 4.3 二灰碎石施工时的质量控制 A、二灰碎石摊铺前应预先对土路基顶部标高进行检测，对于局部标高高差较大的地方应进行调整。 B、按技术要求做好二灰碎石摊铺的高程控制施工工艺。 C、精心组织人员摊铺工作、控制好二灰碎石的表面平整度，使苏州市官渎里立交工程一标段 二灰碎石施组 . 10 其符合设计要求。 4.4 材料进货质量控制 4.4.1 强化材料的检验 凡采购的所有材料必须验证其来自合格分承包方，并按订货合同办理进货，采购或业主提供的所有材料进入施工现场时，由项目经理部核对清单，对质保书、合格证、外观质量、铭牌规格型号、数量等进行验证，并进行标识。

4.4.2 做好材料的试验工作 按规范规定对要试验的物资，由项目经理部委托具有法定资质的检验单位进行试验；试验结果报告由项目部负责保存。

4.4.3 材料检验和试验的结果处理 检验和试验合格的材料由项目经理部负责登卡入帐，并做好“合格”标识，发料时将质量证明资料复印件随同“合格”标识一并移交；检验和试验不合格的材料，由项目部做好“不合格”标记, 及时退场。

5. 保证工程安全的技术措施 5.1安全管理 5.1.1 安全管理方针：“安全第一，预防为主” 5.1.2安全管理目标：消灭人身重伤以上事故，消灭设备大事故，消灭交通责任事故，消灭火灾事故，创安全无事故工程，建标准化文苏州市官渎里立交工程一标段 二灰碎石施组 . 11 明工地。 5.1.3加强安全管理，建立安全管理体系：

项 目 经 理

生 产 副 经 理 质 安 副 经 理

技 术 室 质 安 室 各 作 业 队 5.1.4 严格执行岗前培训教育制度，特种作业人员必须经培训考试合格持证上岗，施工人员必须经过“三级”安全教育、培训考试合格后方能上岗。

5.1.5 认真执行国家和苏州市有关的安全生产、劳动保护和消防工作的各类法规、条例、规定；严格按照安全操作规程进行施工，杜绝违章指挥、违章作业。 苏州市官渎里立交工程一标段 二灰碎石施组 . 12 5.2 地下管线保护及相邻建筑物环境监测 5.2.1在管线附近施工时，为了维护地下管线的安全，用如下的技术程序加以控制：

Yes 5.2.2 对施工区域内外的地下管线进行调查和复核，采用物探和开挖样洞二种方法进行调查工作。开挖样洞时必须十分小心，并做好安全措施以免在开挖样洞时损坏地下管线。

事前预测计算 对策 量 测 判断管线的安全修改物性参数 修正设计预测计算 工程结束

管理标准值设定 实测值（信息） 实测值与管理 标准值比较来判断

施 工

物 探 办 绿 卡 挖 探 防护与监测设置

No

合集下载

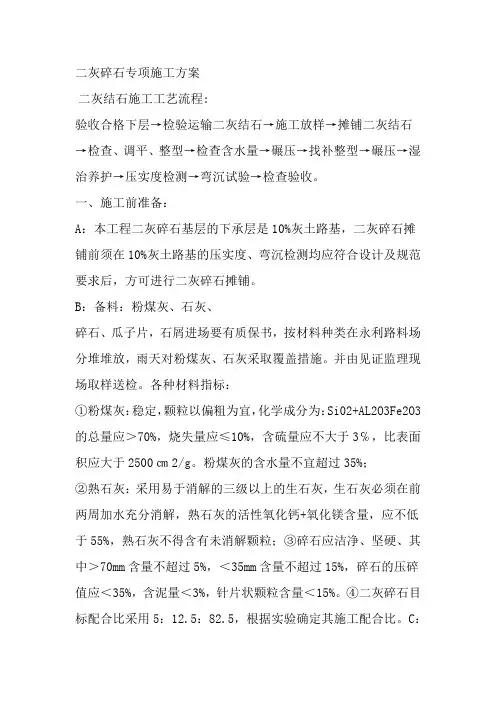

二灰碎石专项施工方案
