地质罗盘的使用及产状要素的测定地质罗盘的正确使用及各类地质体产状要素的测定是一个地质工作者应熟练掌握的最基本的技术之一。
一、磁偏角校正各地区的磁北方向与真北方向并非完全一致，二者之间的夹角称为磁偏角。
为了在地形图上正确地标定地质要素的地理方位，野外工作首先要对罗盘进行磁偏角校正 使其读数能直接代表地理方位。
磁偏角可以从测区正规的地形图上查到，东偏取“+”，西偏取“-”。
校正的方法是拨动其刻度盘。
例如兴城地区磁偏角为西偏5o25’（即为-5o25’），拨动罗盘的刻度盘，使360o-5o25’=354o35’的刻度对准指标（原00位置）即可消除因磁偏角引起的读数误差。
二、面状构造要素测量各种地质界面如地层层面、片理面、片麻理面、劈理面、节理面、断层面以及岩浆岩体中的面状流动构造（流面）皆可视为面状构造，而对其进行构造要素的测量。
现以地层层面为例，介绍面状构造要素的测量步骤和方法。
首先在层面上测出任一水平线，其两端的方位为地层的走向（也可在地层层面上滴水，则水流方向代表地层的倾向，与其垂直画一条线即为岩层走向线），将罗盘后端底线与走向线重合并使罗盘水平（即圆水准器上水泡居中），这时罗盘北针所指读数为地层的倾向。
再将罗盘侧边紧贴地层层面并垂直于地层走向线，旋转测斜器并使水准器水泡居中，测斜针所指读数为地层的倾角。
有时由于地层的上层面剥露不好或由于露头所限只能测量岩层底面，这时如以罗盘N 端指向地层的倾斜方向，则读罗盘北针所指的刻度；如以罗盘S端指向地层的倾斜方向，则读罗盘的南针所指刻度。
倾角测量方法同前。
三、线状构造要素测量诸如矿物生长线理、皱纹线理、交面线理、石香肠构造、窗棂构造、杆状构造、擦痕、褶皱枢纽以及岩浆岩体中的线状流动构造（流线）皆可视为线状构造，线状构造要素的产状通常用倾伏向和倾伏角表示。
倾伏向和倾伏角的测量，在多数情况下需借助于铅笔、木棒或地质锤柄等置于与被测线状构造一致或平行的位置上，再用罗盘在锤柄等物件上进行测量。
地质罗盘仪使用方法
1.测磁方位角
将仪器的两个挂钩挂在测绳上，使用罗盘的零端指向测量前进方向。
待磁针静止后读取北磁针的读数。
2.测量岩层产状
（1）测量岩层走向；
将仪器上盖打开，并扳至与底盒成一平面。
使罗盘的长边紧贴层面，将罗盘放平，使园水准器中的气泡居中，待磁针稳定后，指北针（或指南针）所指的方向角即为该岩层的走向。
（2）测量岩层倾向；
将仪器上盖开至与下壳体大约相垂直的位置，将竖直的上壳体贴紧岩层层面，调整仪器，使园水准器的气泡居中，待磁针稳定后，指北针所指方位角，即为岩层倾向。
（3）测量岩层倾角：
将仪器上盖打开，并扳至与底盒成一平面。
将长边（底盒刻有半园读数的一边）顺岩层的倾向侧立于岩层面上，然后转动手把，使长水准器的气泡居中，游标指示盘所指的度数即为岩层倾角。
上述方法可同时用于断层面及裂缝面的产状测量
3.测量斜坡的坡角
将仪器上盖打开并侧立，通过底盒瞄准器（下挂钩）和上壳体之透视孔，，瞄准前方与视线等高之点，板动把手，使长水准器气泡居中（可以从反光镜中看出），游标指示盘所指度数即长斜坡坡角。
4.作校准用
将上盖向后打开，扳平，调整指示器使之刻线指在90°，并让长水准器气泡居中，测仪器两边及反光镜刻线形成垂直线，可以校准垂直角，当指示器刻线指在0°时，让长水准器气泡居中，则仪器盒两边及反光镜形成水平线，可以校准水平。

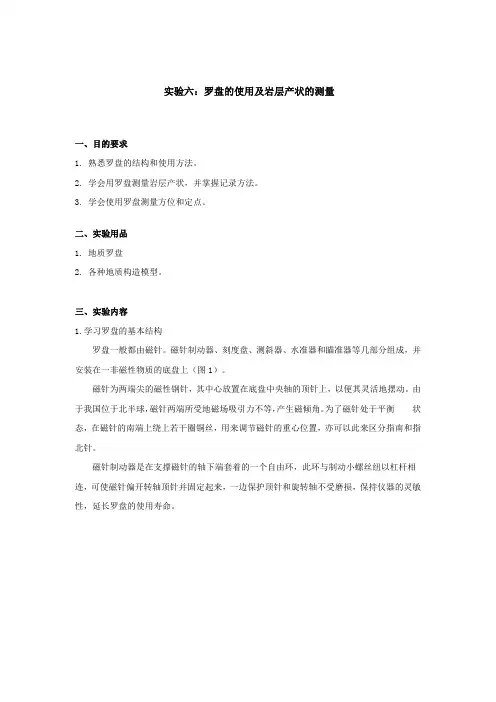

实验六：罗盘的使用及岩层产状的测量一、目的要求1. 熟悉罗盘的结构和使用方法。
2. 学会用罗盘测量岩层产状，并掌握记录方法。
3. 学会使用罗盘测量方位和定点。
二、实验用品1. 地质罗盘2. 各种地质构造模型。
三、实验内容1.学习罗盘的基本结构罗盘一般都由磁针。
磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（图1）。
磁针为两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便其灵活地摆动。
由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。
为了磁针处于平衡 状态，在磁针的南端上绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。
磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺丝纽以杠杆相连，可使磁针偏开转轴顶针并固定起来，一边保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
图1 罗盘仪的构造图1—反光镜；2—瞄准觇板；3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘。
刻度盘分为内（下）和外（上）两圈，内圈为垂直刻度，专作测量倾角和坡度之用，以重点位置为0°，分别向两侧每隔10°一记，直到90°。
外圈为水平刻度盘，其刻度方式为方位角，从0°开始，逆时针方向每隔10°一记，直到360°。
在0°和180°处分别标注N和S；在90°和270°处分别标注E和W（图2）。
必须注意的是方位角刻度盘为逆时针方向标注， 刻度盘所标注的东、西方向均与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘，当底盘向东移动，相当于磁针向西偏转，故刻度盘逆时针方向标记（东、西方向与实地相反）所测得的读数即所求的方位。
