专家细谈数字电源设计的若干关键点

数控dcdc电源设计设计思路数控DC-DC电源设计是现代电子设备中常用的一种电源设计方案。

它通过数字控制技术和直流-直流变换器的结合，实现对电源输出电压的精确调节和稳定性控制。

在电子设备设计中，数控DC-DC电源设计起着至关重要的作用。

数控DC-DC电源设计需要考虑的是电源的输出电压范围和精度。

不同的电子设备对电源的输出电压要求不同，因此在设计电源时需要根据具体的需求来确定输出电压的范围和精度。

同时，还需要考虑电源的负载能力，以确保在负载变化时电源输出电压的稳定性。

数控DC-DC电源设计还需要考虑的是电源的效率和功耗。

高效率的电源设计可以减少能源的浪费，提高电子设备的使用时间和续航能力。

而功耗的控制则可以减少电子设备的发热量和对环境的影响。

因此，在设计电源时需要选用高效率的电源模块和优化电路拓扑，以提高电源的效率和降低功耗。

数控DC-DC电源设计还需要考虑的是电源的稳定性和可靠性。

电源的稳定性是指在输入电压和负载变化时，电源输出电压的波动范围。

而可靠性则是指电源在长时间工作中的稳定性和可靠性。

为了提高电源的稳定性和可靠性，设计中需要采用合适的反馈控制策略和稳压器件，以及进行充分的温度和负载测试。

数控DC-DC电源设计还需要考虑的是电源的保护功能。

在电子设备的使用过程中，电源可能会面临电压过高、电流过大、过热等问题，这些问题可能会对电子设备造成损害。

因此，在设计电源时需要加入过压保护、过流保护和过温保护等功能，以提高电源的安全性和可靠性。

数控DC-DC电源设计还需要考虑的是电源的尺寸和成本。

在电子设备中，电源通常需要尽可能小巧轻便，以满足电子设备的小型化和轻量化要求。

同时，电源的成本也需要尽可能低，以降低电子设备的生产成本。

因此，在设计电源时需要选用尺寸紧凑的电源模块和低成本的电源器件，以满足电子设备的要求。

数控DC-DC电源设计是一项综合考虑电源输出电压范围和精度、效率和功耗、稳定性和可靠性、保护功能、尺寸和成本等因素的设计任务。

电源实现数字控制的原理，具体设计方案和思路是怎么样？最近，超大规模集成(VLSI)技术的发展扩宽了数字控制应用范围，尤其是在电源电子元件方面的应用。

数字控制IC具有多种优势，比如裸片尺寸更小、无源元件数量更少、成本更低。

另外，数字控制可利用电源管理总线(PMBus™)来完成系统配置；高级控制算法能改善性能；可编程性则可实现应用优化。

随着数字电源管理的进一步普及并代替大量模拟控制器，它必须保持现有功能的向后兼容性，从而使数字电源模块和模拟电源模块均可在同一个系统中工作。

模拟电源模块中一般使用输出电压调整，这样最终用户可以通过外部电阻更改电源模块的输出电压。

它具有增强的灵活性，允许将某些经过选择的标准模块用到几乎所有应用中，而无论电压要求如何。

图1显示AGF600-48S30 模拟电源模块中调整输出电压的典型配置。

输出电压可通过改变连接电源模块正输出端或接地端的电阻来进行调节通过连接外部电阻 RUP 并使 RDOWN浮空，可以向上调整输出电压（高于标称输出电压），或者通过连接外部电阻 RDOWN并使 RUP 短路（电阻值为零）向下调整（低于标称输出电压）。

在模拟解决方案中， RUP 和 RDOWN可改变误差放大器的基准电压。

误差放大器利用电阻分压器感测输出电压，分压器通过负反馈连接误差放大器的反相输入端。

误差放大器的输出电压控制驱动信号的占空比，进而设置输出电压。

因此，输出电压随基准电压的变化而改变，而 RUP 或 RDOWN可以改变基准电压，进而向上或向下调整输出电压。

图2显示两种广泛用于模拟电源模块中的调压方式。

图2(a)中的模拟控制器引脚允许外部电阻 RDOWN 降低误差放大器同相输入端的电压，从而降低输出电压。

外部电阻 RUP与电阻分压器串联连接，可降低施加在误差放大器反相输入端的电压，从而增加输出电压。

图2(b)中的模拟控制器不提供针对内部基准电压的访问，但可以加入一个外部误差放大器和基准电压源，以便对输出电压进行调整。

电源如同人类的循环系统，是能源输入输出的地方，若是电源设计不合理，或者能量输出不足，带给整个电子系统都是致命的。

对于线性电源来说，有些概念必须要注意，最大功耗 PD = | Vin - Vout | x Iout；热阻是指热量从器件的晶片上向外传导时受到的阻力，其单位是℃/W。

那么热阻和最大功耗PD之间的关系就为ψ= （ TJ -JATA ）/ PD，其中TJ 是结温，TA是工作温度。

根据上面的公式，我们来计算一下常用的芯片AMS1117标称最大能够达到1A的电流输出，看一下实际能够达到多大。

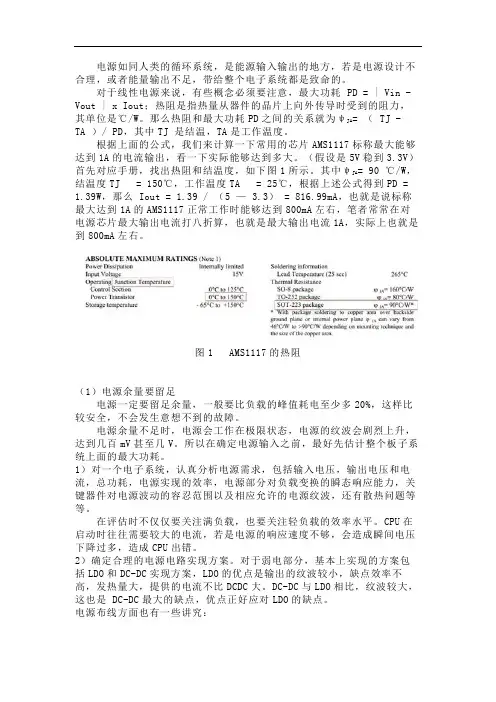

（假设是5V稳到3.3V）= 90 ℃/W，首先对应手册，找出热阻和结温度，如下图1所示。

其中ψJA结温度TJ = 150℃，工作温度TA = 25℃，根据上述公式得到PD = 1.39W，那么 Iout = 1.39 / （5 — 3.3） = 816.99mA，也就是说标称最大达到1A的AMS1117正常工作时能够达到800mA左右，笔者常常在对电源芯片最大输出电流打八折算，也就是最大输出电流1A，实际上也就是到800mA左右。

图1 AMS1117的热阻（1）电源余量要留足电源一定要留足余量，一般要比负载的峰值耗电至少多20%，这样比较安全，不会发生意想不到的故障。

电源余量不足时，电源会工作在极限状态，电源的纹波会剧烈上升，达到几百mV甚至几V。

所以在确定电源输入之前，最好先估计整个板子系统上面的最大功耗。

1）对一个电子系统，认真分析电源需求，包括输入电压，输出电压和电流，总功耗，电源实现的效率，电源部分对负载变换的瞬态响应能力，关键器件对电源波动的容忍范围以及相应允许的电源纹波，还有散热问题等等。

在评估时不仅仅要关注满负载，也要关注轻负载的效率水平。

CPU在启动时往往需要较大的电流，若是电源的响应速度不够，会造成瞬间电压下降过多，造成CPU出错。

2）确定合理的电源电路实现方案。

对于弱电部分，基本上实现的方案包括LDO和DC-DC实现方案，LDO的优点是输出的纹波较小，缺点效率不高，发热量大，提供的电流不比DCDC大。

FPGA最小系统的数字电源设计
1. 设计思路
FPGA数字电源的设计主要是为了保证其工作电压和电流的稳定性，同时也需要考虑功耗和成本因素。

因此，我们需要选择一种低压差稳压器来作为FPGA的电源供应器，同时还需要搭配一些其他电源保护电路来避免电流过载等问题。

2. 稳压器选择
在稳压器选择方面，我们可以考虑使用LDO（Low Drop Out）稳压器，因为它可以保证输出电压的稳定性，同时还具有低功耗、低成本、均衡性等优点。

3. 稳压器参数计算
在选择稳压器的同时，我们还需要计算出它的电路参数。

具体来说，我们需要考虑输出电压、输入电压、最大输出电流、最大工作温度等因素，这样才能确定一种适合我们系统的稳压器。

另外，我们还需要考虑电容的电容值，以保证输出的稳定性。

在FPGA数字电源设计中，还需要考虑一些保护电路，以避免电流过载等问题。

具体来说，我们可以使用限流器、反向极性保护和过压保护等多种保护电路来保证系统稳定性。

5. PCB设计
在完成稳压器和保护电路的设计后，我们还需要考虑将其设计在PCB板上，以便制造出可以直接安装的FPGA最小系统数码电源。

6. 总结
综上所述，FPGA最小系统的数字电源设计需要考虑稳压器的选择和参数计算、保护电路的设计和PCB设计等多个方面。

通过合理地设计，我们可以保证FPGA的稳定工作，提高系统可靠性。
