SES-2000浅地层剖面仪在管线探测中的应用作者:何庆来源:《居业》2019年第08期[摘要]海底管线探测的方法有很多,包括侧扫声呐,磁力仪,测深仪等。
本文所用的方法是经过工程实践之后认为比较实用、直观、简单且行之有效的方式。
将会对探测的原理和一些发展过程,注意事项做一些说明。
[关键词]浅地层剖面仪;管线探测;测量文章编号:2095—4085(2019)08—0013—031前言在经济发展越来越快的今天,我国对海岛的开发利用也越来越多,中间会用到很多的管线。
而由于管线在保护,埋设等各种原因所致下,会直接或间接污染海洋,而且还会带来经济损失。
这不是我们的初衷。
怎么检查管线在海底的埋设状况,掌握海底管线的状态,及时排除解决隐患,也成为了一个新的课题。
2浅地层剖面仪的发展声波在水和底部物质中传播并通过不同的介质时,由于介质声阻抗的差异,会产生不同强度的回波信号,从而在输出记录上形成不同级别的地层结构图。
浅地层剖面仪是利用声波原理设计的。
起初,使用连续波技术,但是如果你想获得高分辨率,你必须使用相对窄的发射脉冲,这减少了发射的能量和目标探测深度。
但是,如果想要获得更大的检测深度,必须增加发射脉冲的宽度以增加发射能量,这反过来又会降低分辨率。
因此,连续波技术中穿透深度与高分辨率之间存在技术矛盾。
在实践过程中,人们慢慢发现,线性调频技术可以解决利用连续波探测海底浅层结构的问题。
然而,由于现线性调频技术工作机理的限制,为了产生具有足够穿透功率的低频,其换能器必须做得又大又重,这不便于使用和安装。
此外,由于其发射的光束角很大,地层分辨率相对较低。
随着技术的不断发展进步,非线性调频技术(即参量阵差频SES技术)也在不断提高。
换能器发射的主频附近的两组频率采用略有不同的高频声波。
由于声波在高声压下传播的非线性,两组声波相互作用,与甚低频(称为子频率)产生一种新的声波,高频的光束角保持不变。
因此,利用该技术的浅地层剖面仪具有穿透性强,分辨率高,光束角发射量小的特点,能够探测海底浅层的细节。
浅地层剖面和单道地震测量在海砂勘查中的联合应用倪玉根,习 龙,夏 真,何 健,陈 梅,李勇航,李丽青Combined application of sub-bottom and single-channel seismic profiles to marine sand and gravel resource prospecting NI Yugen, XI Long, XIA Zhen, HE Jian, CHEN Mei, LI Yonghang, and LI Liqing在线阅读 View online: https:///10.16562/ki.0256-1492.2020072301您可能感兴趣的其他文章Articles you may be interested in利用单道地震反射数据预测海南岛东部近海砂层分布PREDICTING SAND-LAYER DISTRIBUTION IN OFFSHORE AREA OF EASTERN HAINAN ISLAND WITH SINGLE-CHANNEL SEISMIC REFLECTION DATA海洋地质与第四纪地质. 2017, 37(1): 125浅水多次波衰减技术在多道地震数据处理中的应用Application of attenuation technology to shallow water multiples in multi-channel seismic data processing海洋地质与第四纪地质. 2020, 40(1): 167中国近海新构造活动断裂调查与地震勘探方法Seismic survey and exploration methods for Neotectonic active faults in the area off China continent海洋地质与第四纪地质. 2020, 40(6): 121现代长江水下三角洲浅地层地震相特征Shallow seismic facies characteristics of the modern underwater delta of the Yangtze River海洋地质与第四纪地质. 2019, 39(2): 114松辽盆地新民油田下白垩统泉四段浅水三角洲骨架单砂体空间发育特征Spatial distribution patterns of single framework sand bodies of a shallow-water delta in the Cretaceous Quantou Formation of Xinmin Oilfield, Songliao Basin海洋地质与第四纪地质. 2019, 39(4): 46希尔伯特谱白化方法在海洋地震资料高分辨率处理中的应用The application of Hilbert spectral whitening method to high resolution processing of marine seismic data海洋地质与第四纪地质. 2018, 38(4): 212关注微信公众号,获得更多资讯信息DOI: 10.16562/ki.0256-1492.2020072301浅地层剖面和单道地震测量在海砂勘查中的联合应用倪玉根,习龙,夏真,何健,陈梅,李勇航,李丽青中国地质调查局广州海洋地质调查局,广州 510760摘要:海砂需求激增导致其勘查开发力度不断加大,埋藏海砂作为重要的海砂资源赋存类型,开发其的环境影响相对较小,但找砂难度相对较大。
浅地层剖面仪芬兰Meridata公司MD DSS浅地层剖面仪(多模式系统)主要用于地震数据采集,海底浅层剖面和侧扫声呐探测MD DSS浅地层剖面仪可用于以下调查研究:河流,湖泊,港口以及近岸的地球物理学调查、沉降,淤泥沉积和侵蚀研究、沉积物性质和底部结构调查、地震和测深综合调查无论您的调查是关于基岩分析,还是确定各海底地层容量或确定流域泥沙淤积,MD DSS浅地层剖面仪都是有效的数据采集,处理以及展示工具。
多模式,宽波带工作系统作为一个真正的多模式声呐系统,MD DSS浅地层剖面仪在预定的声源或声学方法上不限于只在单一频率上工作,而是一种使用多种主动声呐的应用:地震反射剖面使用空气GUN,Sparker或10赫兹以上的Boomer;软件可选择频率、带宽和脉冲窗口的连续变频(Chirp,线性调频)海底剖析;从100到1250khz频率的侧扫调查……MD DSS的灵活性可以让你采用适当的湿端组件,生成并利用10赫兹至40千赫频谱之间的几乎所有声学现象。
因此新的声呐技术可以很容易地嵌入到您的MD DSS浅地层剖面仪中。
系统配置用于高分辨率海底剖面以及高渗透型地震反射调查1. 发射器电子器件;2. 带有通用音频信号处理器的PC/工作站;3. 船载连续变频声源(换能器)。
另需一套定位系统(GPS)提供定位数据。
其他诸如运动和姿态基准单元的传感器(IMU)能够很容易集成在系统中从而增强准确性。
4. 拖曳震源海床及海底成像使用低频率震源(空气GUN,套筒GUN,火花或boomer)进行准确的全波段采集和数字信号处理。
地震反射剖面应用:基岩分析、演练现场调查、水道疏浚评估...频率范围:10赫兹到40千赫。
连续变频海底剖面利用宽带调频波形,通过脉冲压缩和匹配滤波器相关处理,来获得较高的信噪比和锐层分辨率。
连续变频海底剖面应用:管道和缆线调查、水道疏浚前后调查、表层沉积物研究...连续变频海底剖面频率:500赫兹到40千赫。

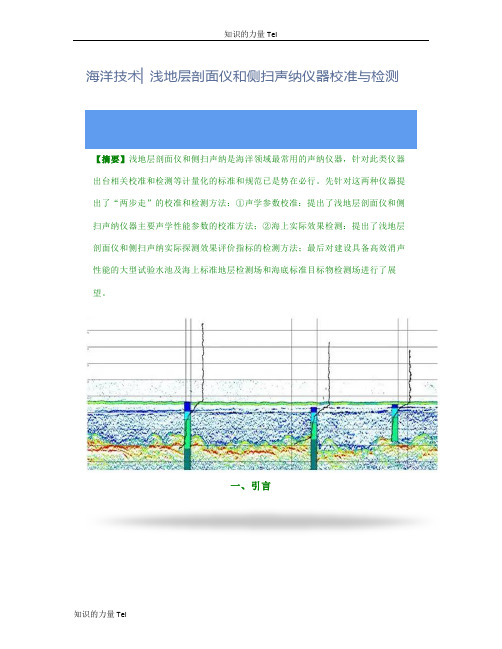

海洋技术▏浅地层剖面仪和侧扫声纳仪器校准与检测【摘要】浅地层剖面仪和侧扫声纳是海洋领域最常用的声纳仪器,针对此类仪器出台相关校准和检测等计量化的标准和规范已是势在必行。
