短路保护电路

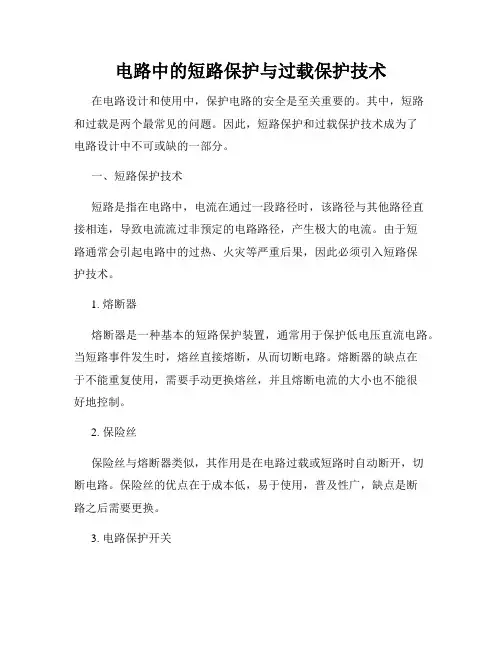

电路中的短路保护与过载保护技术在电路设计和使用中，保护电路的安全是至关重要的。

其中，短路和过载是两个最常见的问题。

因此，短路保护和过载保护技术成为了电路设计中不可或缺的一部分。

一、短路保护技术短路是指在电路中，电流在通过一段路径时，该路径与其他路径直接相连，导致电流流过非预定的电路路径，产生极大的电流。

由于短路通常会引起电路中的过热、火灾等严重后果，因此必须引入短路保护技术。

1. 熔断器熔断器是一种基本的短路保护装置，通常用于保护低电压直流电路。

当短路事件发生时，熔丝直接熔断，从而切断电路。

熔断器的缺点在于不能重复使用，需要手动更换熔丝，并且熔断电流的大小也不能很好地控制。

2. 保险丝保险丝与熔断器类似，其作用是在电路过载或短路时自动断开，切断电路。

保险丝的优点在于成本低，易于使用，普及性广，缺点是断路之后需要更换。

3. 电路保护开关电路保护开关是一种更为先进的短路保护技术。

它能够侦测到短路发生后，快速切断电路。

电路保护开关采用电子元件，不受机械熔断器的限制，重复使用率较高，控制精准，能够保护许多不同类型的电路。

同时，电路保护开关还能侦测过载电流，并在超过设定值时断开电路。

二、过载保护技术过载是指在电路中，电流超过预定值，导致电路部件或设备过热，甚至烧坏的现象。

过载保护技术是指在这种情况下，保护电路零部件免受损坏的技术。

1. 热敏电阻热敏电阻通过测量电流和电阻，判断电路中是否存在过载现象。

过载时，热敏电阻的阻值会发生变化，从而触发保护电路。

这种技术不仅可以侦测过载现象，还可侦测过热现象。

2. 电流保护开关电流保护开关是一种专门用于过载保护的电子开关。

当电路中的电流超过预定值时，开关自动断开，从而保护电路。

电流保护开关能够侦测出小到几十毫安的电流，这使得它们特别适用于直流电路和高分辨率电路中使用。

3. 变压器变压器还可以在过载条件下保护电路。

变压器能够根据电流的大小和变化，更改传输的电压。

在电流过载时，变压器能够限制电流，从而保护电路。

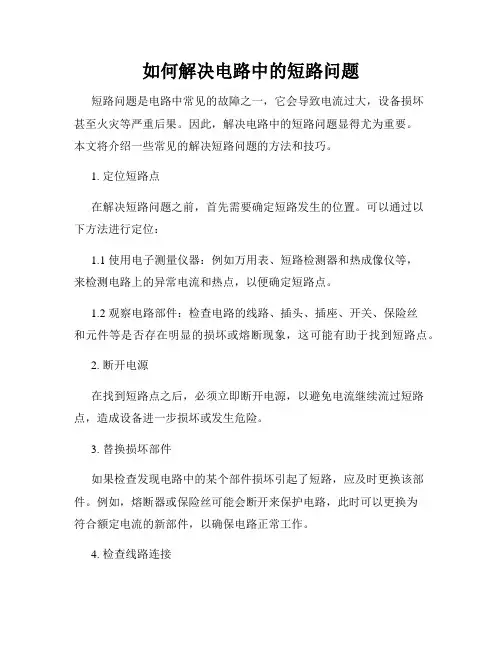

如何解决电路中的短路问题短路问题是电路中常见的故障之一，它会导致电流过大，设备损坏甚至火灾等严重后果。

因此，解决电路中的短路问题显得尤为重要。

本文将介绍一些常见的解决短路问题的方法和技巧。

1. 定位短路点在解决短路问题之前，首先需要确定短路发生的位置。

可以通过以下方法进行定位：1.1 使用电子测量仪器：例如万用表、短路检测器和热成像仪等，来检测电路上的异常电流和热点，以便确定短路点。

1.2 观察电路部件：检查电路的线路、插头、插座、开关、保险丝和元件等是否存在明显的损坏或熔断现象，这可能有助于找到短路点。

2. 断开电源在找到短路点之后，必须立即断开电源，以避免电流继续流过短路点，造成设备进一步损坏或发生危险。

3. 替换损坏部件如果检查发现电路中的某个部件损坏引起了短路，应及时更换该部件。

例如，熔断器或保险丝可能会断开来保护电路，此时可以更换为符合额定电流的新部件，以确保电路正常工作。

4. 检查线路连接电路中的松动连接或局部破损也可能引起短路。

因此，在解决短路问题时，应仔细检查电路的线路连接情况，确保所有连接牢固可靠，并修复任何破损的部分。

5. 使用绝缘套管当电路中的导线部分磨损或暴露时，有可能会导致短路。

这时可以使用绝缘套管或绝缘胶带将磨损的部位进行包裹，以隔离裸露的导线，防止短路发生。

6. 增加保护措施除了以上方法外，还可以采取其他措施来预防和解决电路短路问题：6.1 安装过载保护器：根据电路负载的大小，选择合适的过载保护器，它可以在电路负载过大时及时切断电源，避免短路发生。

6.2 检查电路接地情况：保持电路的良好接地是防止短路的重要手段。

定期检查电路的接地情况，确保电路接地良好，并及时修复任何接地故障。

综上所述，解决电路中的短路问题需要根据实际情况进行具体分析和操作。

通过准确定位短路点、断开电源、更换损坏部件、检查线路连接、使用绝缘套管和增加保护措施等方法，可以有效解决电路中的短路问题，保障电路的安全运行。

一个经典电源输出短路保护电路一个经典电源输出短路保护电路, 这个电路有一种类似触发器锁定状态的功能:即，输出短路后，输出立即关闭，并保持这种状态，必须重新上电(相当于触发器重新加电)才有输出。

本人百思不解个中奥妙。

而且，将输出管Q3换成场效应管却无法实现上面所说的功能, 输出短路后，Q2经R4导通，关闭Q3，就是拿掉短路，Q2仍导通，Q3仍关闭，非得再重开加电才恢复输出。

用MOSFET 无法有此功能，是因为其寄生二极管的存在，电压直出D2。

, 还有几个细节问题请教一下:1.由Q1,R1,R2组成电路有什么作用,2.R4与R5组成的反馈电路有什么作用,是怎样工作的,3.D1与C1的作用是什么呢,, Q1.R1.R2.C1的作用是在上电时不让Q2导通, 为什么Q1，R1，R2，C1能实现上电时不让Q2导通功能,,也麻烦你解释一下，D1是如何给C1提供放电回路的,回路是怎样的呢,,短路前和短路后Q1管子的工作状态有什么不同,,,, 已解释Q1的作用。

R5是当短路拿开后，让Q2经R4，R5继续导通。

D1提供一个低阻回路给C1放电并保护Q1 BE结。

, 上电前，C1没有电压，上电后，Q1经R2C1导通，防止Q2导通，C1也随着被充电，电压越充越高的同时，Q1的Ib亦越来越低，到一临届点时，Q1便关断，放开Q2。

这是几个毫秒的事。

刚说过，C1要在上电前完全被放电才可以保证Q1的动作，所以在掉电后，一定要给它一个放电回路，放的越快越好。

C1是经D1分别由Q3-BE，R3和由负载放电。

, 还有个小问题不太明白:为什么将输出管换成场效应管后，虽然可以起到短路保护作用，但短路撤销后，输出就恢复正常，而不是短路撤销后仍无输出的情况,上面提到，是因为场效应管的寄生二极管所致，但是寄生的二极管相对于输入电压端来讲是反向的，应该不会出现电压直接从D2输出的情况。

而且即使将输出管换成场效应管，Q2继续保持导通的回路依然存在，为什么此时Q2不能继续保持导通而是场效应管截至呢,,另外，将D1取消后，发现并不会影响电路功能，, 是的，寄生二极管是反向的。

有短路保护的电感式接近开关集成电路简介LDA505(替代TCA505)是针对电感式接近开关应用而开发的具有短路保护功能的专用集成电路，可广泛应用于各种接近传感器或接近控制系统中，也可用来制作多种感应式检测仪表，如感应式转速表等。

LDA505由振荡器、开关电路和放大输出电路组成，其基本工作原理是利用外接的电感电容构成LC高频谐振电路，并在谐振环路中产生一个交变磁场。

当被检测的金属目标接近这一磁场并达到感应距离时，在被检测的金属目标内产生涡流并吸取振荡器的能量，使得振荡器振幅衰减或停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而实现了非接触式检测的目的。

LDA505具有集成度高、工作电压宽、输出电流大、控制距离可调、外围电路少、应用方便、工作稳定可靠等特点。

和一般分立元器件组成的电感式接近开关方案相比，LDA505集成芯片方案的一致性、稳定性更好，因此特别适用于高要求高可靠性的场合。

LDA505采用SOP-16L(SOIC-16)封装形式。

特点系列信息Array●宽的工作电压范围：4.0~40V●较低的静态工作电流：小于0.7mA●内部集成的输出级驱动电流达到70mA●高的抗干扰性能●开关频率可达5KHz●可用于二线制交流接近开关●具有温度补偿功能●具有短路保护和过载保护功能●工作温度范围-40~+125℃典型应用●电感式接近开关●无触点开关●位置控制●隔离检测●转速测量丹东华奥电子有限公司丹东华奥电子有限公司引脚定义序号符号功能说明1LC 振荡器LC 和GND 之间外接电感和电容，用于构成谐振电路。

2R Di 距离设置电阻R Di 外接电阻，用于设定振荡器中的电流和检测距离。

3N.C.悬空不用4C I 积分电容C I 和GND 之间通常外接1nF 电容，可以起到减少干扰的作用。

5R Hy 回差设置R Hy 和GND 之间外接电阻，用于设置检测的窗口回差。

6SC 短路检测电路输出级的短路采样（可以对V CC ，也可以对GND ）。

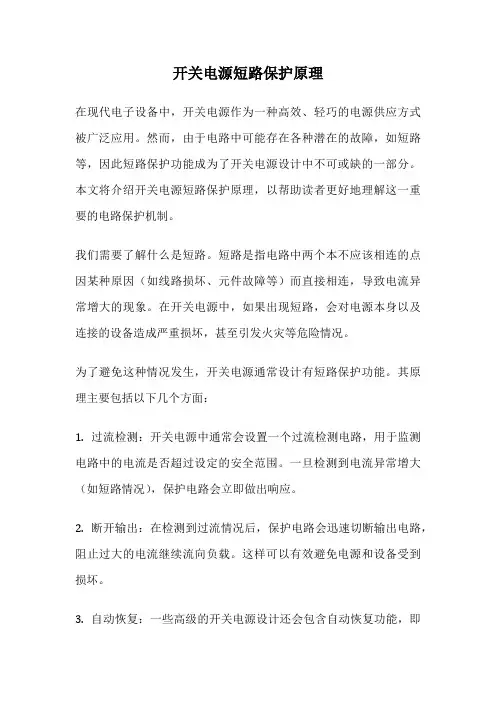

开关电源短路保护原理在现代电子设备中，开关电源作为一种高效、轻巧的电源供应方式被广泛应用。

然而，由于电路中可能存在各种潜在的故障，如短路等，因此短路保护功能成为了开关电源设计中不可或缺的一部分。

本文将介绍开关电源短路保护原理，以帮助读者更好地理解这一重要的电路保护机制。

我们需要了解什么是短路。

短路是指电路中两个本不应该相连的点因某种原因（如线路损坏、元件故障等）而直接相连，导致电流异常增大的现象。

在开关电源中，如果出现短路，会对电源本身以及连接的设备造成严重损坏，甚至引发火灾等危险情况。

为了避免这种情况发生，开关电源通常设计有短路保护功能。

其原理主要包括以下几个方面：1. 过流检测：开关电源中通常会设置一个过流检测电路，用于监测电路中的电流是否超过设定的安全范围。

一旦检测到电流异常增大（如短路情况），保护电路会立即做出响应。

2. 断开输出：在检测到过流情况后，保护电路会迅速切断输出电路，阻止过大的电流继续流向负载。

这样可以有效避免电源和设备受到损坏。

3. 自动恢复：一些高级的开关电源设计还会包含自动恢复功能，即在短路情况解除后，保护电路会自动恢复正常工作状态，使电源可以继续为设备供电。

通过以上三个步骤，开关电源短路保护功能可以有效保护电源和设备免受短路故障的危害。

这种保护机制不仅提高了电子设备的安全性和稳定性，也延长了设备的使用寿命，避免了不必要的损失。

总的来说，开关电源短路保护原理是通过过流检测、断开输出和自动恢复等步骤来保护电源和设备免受短路故障的危害。

这种保护机制在现代电子设备中具有重要意义，是保障设备安全稳定运行的关键之一。

希望通过本文的介绍，读者能对开关电源短路保护原理有一个更清晰的认识，以便在实际应用中更好地保护设备和人员的安全。

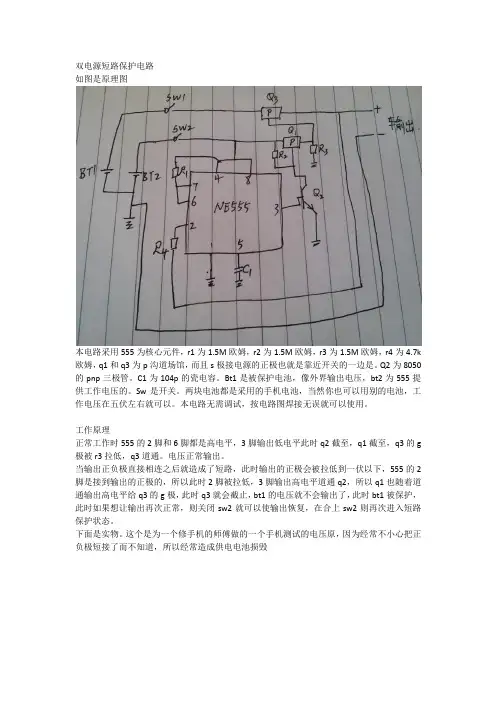

双电源短路保护电路
如图是原理图
本电路采用555为核心元件，r1为1.5M欧姆，r2为1.5M欧姆，r3为1.5M欧姆，r4为4.7k 欧姆，q1和q3为p沟道场馆，而且s极接电源的正极也就是靠近开关的一边是。

Q2为8050的pnp三极管。

C1为104p的瓷电容。

Bt1是被保护电池，像外界输出电压，bt2为555提供工作电压的。

Sw是开关。

两块电池都是采用的手机电池，当然你也可以用别的电池，工作电压在五伏左右就可以。

本电路无需调试，按电路图焊接无误就可以使用。

工作原理
正常工作时555的2脚和6脚都是高电平，3脚输出低电平此时q2截至，q1截至，q3的g 极被r3拉低，q3道通。

电压正常输出。

当输出正负极直接相连之后就造成了短路，此时输出的正极会被拉低到一伏以下，555的2脚是接到输出的正极的，所以此时2脚被拉低，3脚输出高电平道通q2，所以q1也随着道通输出高电平给q3的g极，此时q3就会截止，bt1的电压就不会输出了，此时bt1被保护，此时如果想让输出再次正常，则关闭sw2就可以使输出恢复，在合上sw2则再次进入短路保护状态。

下面是实物。

这个是为一个修手机的师傅做的一个手机测试的电压原，因为经常不小心把正负极短接了而不知道，所以经常造成供电电池损毁。

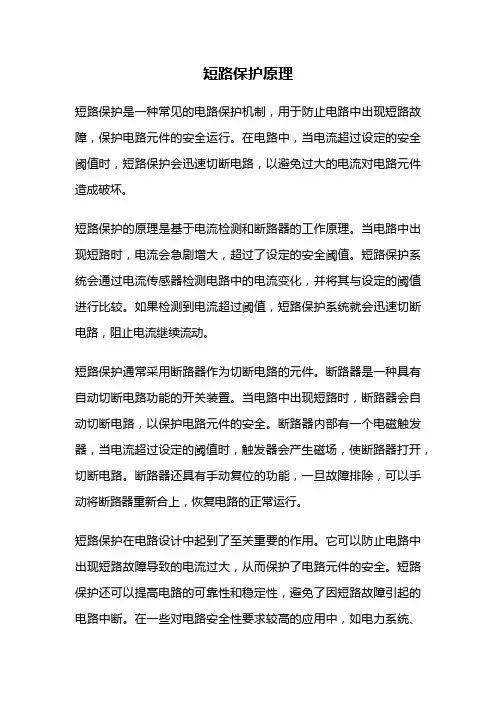

短路保护原理短路保护是一种常见的电路保护机制，用于防止电路中出现短路故障，保护电路元件的安全运行。

在电路中，当电流超过设定的安全阈值时，短路保护会迅速切断电路，以避免过大的电流对电路元件造成破坏。

短路保护的原理是基于电流检测和断路器的工作原理。

当电路中出现短路时，电流会急剧增大，超过了设定的安全阈值。

短路保护系统会通过电流传感器检测电路中的电流变化，并将其与设定的阈值进行比较。

如果检测到电流超过阈值，短路保护系统就会迅速切断电路，阻止电流继续流动。

短路保护通常采用断路器作为切断电路的元件。

断路器是一种具有自动切断电路功能的开关装置。

当电路中出现短路时，断路器会自动切断电路，以保护电路元件的安全。

断路器内部有一个电磁触发器，当电流超过设定的阈值时，触发器会产生磁场，使断路器打开，切断电路。

断路器还具有手动复位的功能，一旦故障排除，可以手动将断路器重新合上，恢复电路的正常运行。

短路保护在电路设计中起到了至关重要的作用。

它可以防止电路中出现短路故障导致的电流过大，从而保护了电路元件的安全。

短路保护还可以提高电路的可靠性和稳定性，避免了因短路故障引起的电路中断。

在一些对电路安全性要求较高的应用中，如电力系统、工业控制系统等，短路保护更是必不可少的。

除了断路器，还有其他一些常见的短路保护装置，如保险丝、保护继电器等。

保险丝是一种电流保护装置，当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电路。

保护继电器是一种基于电流检测的保护装置，当电路中的电流超过设定的阈值时，保护继电器会触发，切断电路。

短路保护原理是通过检测电路中的电流变化，并与设定的阈值进行比较，一旦检测到电流超过阈值，就会迅速切断电路，以保护电路元件的安全。

短路保护在电路设计中起到了至关重要的作用，提高了电路的可靠性和稳定性。

通过合理选择和应用短路保护装置，可以有效防止短路故障对电路的损坏，确保电路的正常运行。

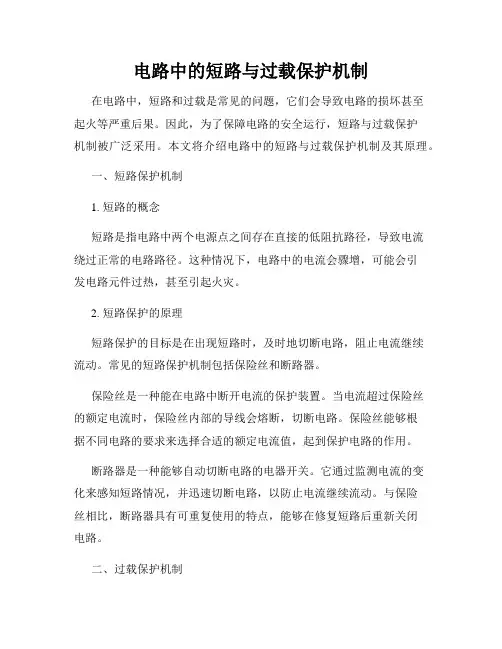

电路中的短路与过载保护机制在电路中，短路和过载是常见的问题，它们会导致电路的损坏甚至起火等严重后果。

因此，为了保障电路的安全运行，短路与过载保护机制被广泛采用。

本文将介绍电路中的短路与过载保护机制及其原理。

一、短路保护机制1. 短路的概念短路是指电路中两个电源点之间存在直接的低阻抗路径，导致电流绕过正常的电路路径。

这种情况下，电路中的电流会骤增，可能会引发电路元件过热，甚至引起火灾。

2. 短路保护的原理短路保护的目标是在出现短路时，及时地切断电路，阻止电流继续流动。

常见的短路保护机制包括保险丝和断路器。

保险丝是一种能在电路中断开电流的保护装置。

当电流超过保险丝的额定电流时，保险丝内部的导线会熔断，切断电路。

保险丝能够根据不同电路的要求来选择合适的额定电流值，起到保护电路的作用。

断路器是一种能够自动切断电路的电器开关。

它通过监测电流的变化来感知短路情况，并迅速切断电路，以防止电流继续流动。

与保险丝相比，断路器具有可重复使用的特点，能够在修复短路后重新关闭电路。

二、过载保护机制1. 过载的概念过载是指电路中的电流超过了电路设计所能承受的额定电流。

在过载状态下，电路中的电流会骤增，导致电路元件过热，可能造成设备损坏。

2. 过载保护的原理过载保护的目标是在电路电流超过额定值时，快速切断电路，避免损坏。

常见的过载保护机制包括热维保护和电子式保护。

热维保护是一种基于热传导原理的保护机制。

它利用热敏元件，如热维元件或热维开关，在电流超过额定值时产生热量，使保护装置动作，切断电路。

热维保护常用于小功率电路和家用电器等领域。

电子式保护是一种基于电子元件的保护机制。

它通过电子电路的监测和控制，感知电流的变化并实现对电路的切断。

电子式保护具有灵敏、可靠的特点，常用于大功率电路和电力系统等领域。

三、短路与过载保护的应用短路和过载保护机制被广泛应用于各种电路中，保障电路的安全运行。

比如，在家庭中，我们常常会看到用于保护电子设备的插座带有保险丝，当电流超过额定值时，保险丝会切断电路。

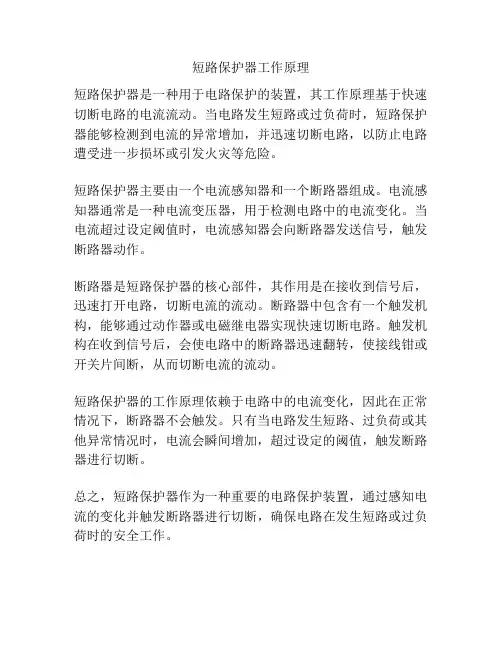

短路保护器工作原理
短路保护器是一种用于电路保护的装置，其工作原理基于快速切断电路的电流流动。

当电路发生短路或过负荷时，短路保护器能够检测到电流的异常增加，并迅速切断电路，以防止电路遭受进一步损坏或引发火灾等危险。

短路保护器主要由一个电流感知器和一个断路器组成。

电流感知器通常是一种电流变压器，用于检测电路中的电流变化。

当电流超过设定阈值时，电流感知器会向断路器发送信号，触发断路器动作。

断路器是短路保护器的核心部件，其作用是在接收到信号后，迅速打开电路，切断电流的流动。

断路器中包含有一个触发机构，能够通过动作器或电磁继电器实现快速切断电路。

触发机构在收到信号后，会使电路中的断路器迅速翻转，使接线钳或开关片间断，从而切断电流的流动。

短路保护器的工作原理依赖于电路中的电流变化，因此在正常情况下，断路器不会触发。

只有当电路发生短路、过负荷或其他异常情况时，电流会瞬间增加，超过设定的阈值，触发断路器进行切断。

总之，短路保护器作为一种重要的电路保护装置，通过感知电流的变化并触发断路器进行切断，确保电路在发生短路或过负荷时的安全工作。

常见的5种保护电路（含电路图）在现实世界中，电子电路所处的周围环境总是变幻莫测的。

人体静电、雷击浪涌、误操作等诸多不可预料的因素时刻威胁着电子设备的正常工作。

因此保护电路的作用与意义非常重要。

经过多年的发展，保护电路从最简单的保险丝一步一步发展到现如今纷繁复杂的各种器件，它们分别承担着不同的作用。

今天就让我们一起来看看它们是如何稳定保障我们日常生活的吧！1、短路保护短路保护电路的主要作用是当电路系统中发生短路情况时及时断开闭合电路以此保证后续各个器件的安全。

当电源系统发生短路时，电路中的电流会瞬间增大到正常状况的好几倍甚至十多倍。

我们可以利用这个特性，在电路中串入保险丝。

当电流增大到保险丝的熔断电流时，保险丝会因为自身过热而发生熔断从而断开电路，这是最常见的保护电路之一。

但是这种保险丝有一个缺点：当保险丝熔断之后，必须由工程人员排除故障之后手动替换新的保险丝，这在一些狭小空间等场合十分不便，因此后来便诞生了“自恢复保险丝”。

这种保险丝在发生熔断之后随着温度的降低又会重新接通，这样便可以在发生故障时断开供电开关，等排查故障之后再打开供电开关即可。

自恢复保险丝是如何做到“自恢复”的呢？自恢复保险丝，是由经过特殊处理的聚合树脂及分布在里面的导电粒子组成。

在正常状况下，聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自恢复保险丝的大电流，产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态，工作电流迅速减小，从而对电路进行限制和保护。

因此由自恢复保险丝构成的保护电路还可以承担过热过流保护。

2、过压保护过压保护是指供电电压超过额定的电压时自动断开供电回路的一种保护电路。

在电子电路设计中，常见的保护方式是使用齐纳二极管的过压保护。

如图2-1：图2-11N4099是一个6.8V的二极管，如果输入超过6.8V，输出将被钳位在6.8V 左右。

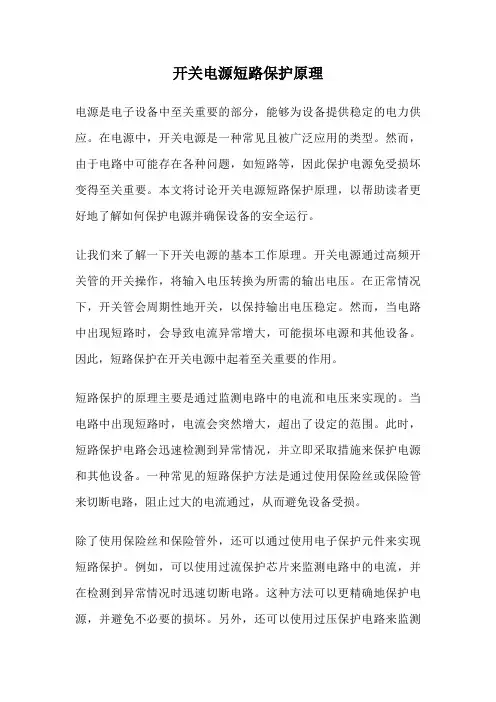

开关电源短路保护原理电源是电子设备中至关重要的部分，能够为设备提供稳定的电力供应。

在电源中，开关电源是一种常见且被广泛应用的类型。

然而，由于电路中可能存在各种问题，如短路等，因此保护电源免受损坏变得至关重要。

本文将讨论开关电源短路保护原理，以帮助读者更好地了解如何保护电源并确保设备的安全运行。

让我们来了解一下开关电源的基本工作原理。

开关电源通过高频开关管的开关操作，将输入电压转换为所需的输出电压。

在正常情况下，开关管会周期性地开关，以保持输出电压稳定。

然而，当电路中出现短路时，会导致电流异常增大，可能损坏电源和其他设备。

因此，短路保护在开关电源中起着至关重要的作用。

短路保护的原理主要是通过监测电路中的电流和电压来实现的。

当电路中出现短路时，电流会突然增大，超出了设定的范围。

此时，短路保护电路会迅速检测到异常情况，并立即采取措施来保护电源和其他设备。

一种常见的短路保护方法是通过使用保险丝或保险管来切断电路，阻止过大的电流通过，从而避免设备受损。

除了使用保险丝和保险管外，还可以通过使用电子保护元件来实现短路保护。

例如，可以使用过流保护芯片来监测电路中的电流，并在检测到异常情况时迅速切断电路。

这种方法可以更精确地保护电源，并避免不必要的损坏。

另外，还可以使用过压保护电路来监测电路中的电压，以确保电压在安全范围内运行。

在实际应用中，开关电源短路保护还可以结合其他保护措施，如过温保护、过载保护等，以全面保护电源和设备。

通过多种保护措施的组合，可以有效地提高设备的可靠性和安全性，避免因短路等问题导致的损坏和事故。

总的来说，开关电源短路保护原理是通过监测电路中的电流和电压来实现的，当检测到异常情况时，会迅速切断电路，保护电源和其他设备。

通过使用保险丝、保险管或电子保护元件等方法，可以有效地实现短路保护，并确保设备的安全运行。

在设计和应用开关电源时，短路保护是一个至关重要的考虑因素，应该得到充分重视和合理设计，以保障设备和用户的安全。

短路保护器原理
短路保护器是一种用于保护电路免受短路故障影响的设备。

它的原理是基于过电流保护原理。

当电路中发生短路故障时，电流会急剧增大，超过电路所能承受的电流值，导致电路过载和设备损坏的风险。

短路保护器通过检测电流的变化来触发保护动作。

它通常包含一个电流感应器或电流互感器，用于测量电路中的电流大小。

当电路中的电流超过预设的阈值时，短路保护器会立即切断电路，防止电流继续增大。

同时，短路保护器还配备了快速断开电路的装置，例如电磁铁或断路器。

一旦保护器检测到过大的电流，快速断开装置会迅速切断电路，阻止电流流向短路点，以保护电路和设备的安全。

短路保护器的工作原理可以简单总结为以下几个步骤：
1. 电流感应器或电流互感器感知电路中的电流变化。

2. 当电流超过预设阈值时，保护器触发保护动作。

3. 快速断开装置迅速切断电路，阻止电流流向短路点。

4. 保护装置切断电路后，短路故障得到修复后，可以手动复位或自动复位，重新通电。

通过以上的工作原理，短路保护器可以有效地防止电路中短路故障引起的问题，提供了对电路和设备的有效保护。

它在各种电路中广泛应用，包括低压电路、高压电路以及工业和家庭用电等领域。

短路保护原理短路保护是电气系统中非常重要的一部分，它能够有效地保护电路免受短路故障的影响。

短路是指电路中两个或多个节点之间直接连接而绕过了正常的负载的情况，通常会导致电流急剧增加，容易引发火灾或者损坏设备。

因此，短路保护的设计和实现对于电气系统的安全运行至关重要。

短路保护的原理主要基于电流的监测和控制。

当电路中发生短路时，电流会突然增大，超过了正常工作范围。

为了及时发现并切断这样的异常电流，短路保护系统通常会采用一些特定的装置，比如熔断器、断路器或者保护继电器等。

熔断器是一种常用的短路保护装置，它的工作原理是利用熔丝在电流超载时熔断，切断电路，从而保护电路和设备。

熔断器通常根据额定电流和熔断特性来选择，以确保在短路故障时能够及时切断电路，避免损坏设备或者引发火灾。

断路器也是常见的短路保护装置，它的工作原理是利用电磁或热释放机构，当电路中发生短路或过载时，断路器能够迅速切断电路，起到保护作用。

断路器通常能够手动或自动复位，提高了电路的可靠性和安全性。

保护继电器是一种电气控制装置，它能够根据电流或电压的变化来感知电路中的异常情况，并通过控制电器或断路器来切断电路，保护设备和人员的安全。

保护继电器通常具有高灵敏度和快速响应的特点，能够在短时间内完成短路保护动作，有效地防止事故的发生。

总的来说，短路保护的原理是基于对电流的监测和控制，通过熔断器、断路器或者保护继电器等装置来及时切断电路，避免短路故障对电气系统造成损坏或危险。

在实际应用中，短路保护系统的设计和选择需要考虑电路的特性、负载的情况、设备的要求等多方面因素，以确保系统能够可靠地工作，并且能够及时有效地保护电路和设备。

开关电源短路保护原理1. 介绍开关电源是一种采用开关元件作为主要控制元件的电源，具有高效率、小体积和轻负载特点，广泛应用于各种电子设备中。

然而，由于电路中存在着各种可能的故障和短路情况，为了保护开关电源的安全运行，短路保护设计成为了必要的考虑因素。

2. 短路保护原理开关电源的短路保护原理是通过检测电流和电压的异常情况，及时切断输出电路与故障负载之间的连接，以避免故障扩大或引起设备的损坏。

以下是开关电源短路保护原理的详细介绍。

2.1. 过载检测当负载电流超过设定值时，开关电源会进入过载状态。

过载检测电路会监测输出电流，并将其与预设的阈值进行比较。

如果输出电流超过阈值，开关电源会立即切断输出电路，防止过载情况下继续供电，从而保护电源和负载。

2.2. 短路检测短路是一种特殊的过载情况，发生在输出电路所连接的部件之间，导致电流流过非预期路径，可能引起设备损坏或火灾。

为了避免这种情况，开关电源需要具备短路保护功能。

短路检测电路会实时监测输出电流，并检测是否存在过高的电流异常情况。

一旦检测到短路情况，开关电源会迅速切断输出电路，阻止过高的电流通过短路路径流过，以防止对电源和负载造成进一步的损坏。

2.3. 瞬态过电压保护在短路情况发生时，由于电源被迅速切断，可能会产生瞬态过电压。

瞬态过电压是指电源电压在很短的时间内迅速升高，可能会对设备和电源造成损害。

为了避免此类情况，短路保护电路需要采取相应的措施来抑制瞬态过电压。

常见的瞬态过电压保护方法包括电容、电感、二极管等元件的使用，通过在电路中引入这些元件，可以减缓瞬态过电压的变化速度，保护设备和电源。

3. 开关电源短路保护电路设计要点为了确保开关电源的短路保护功能可靠，以下是一些设计要点需要考虑。

3.1. 短路保护延迟短路电流可能会比正常工作电流高出很多倍，但在某些瞬间也可能只是短暂的峰值电流。

为了避免误判和频繁地切断输出电路，短路保护电路需要考虑合适的短路保护延迟时间。
