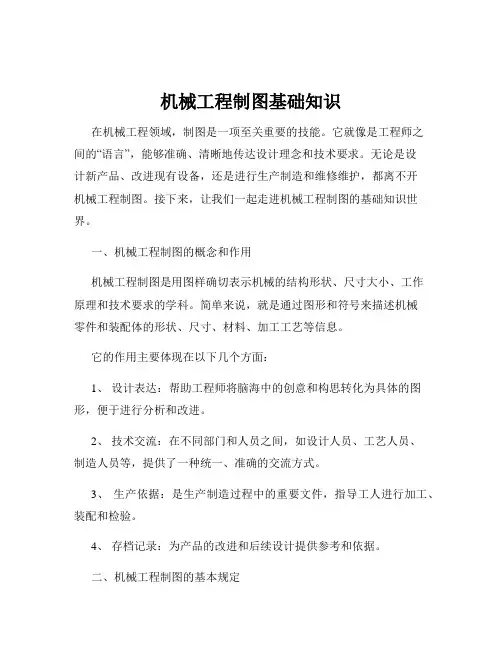

机械工程制图基础知识在机械工程领域，制图是一项至关重要的技能。
它就像是工程师之间的“语言”，能够准确、清晰地传达设计理念和技术要求。
无论是设计新产品、改进现有设备，还是进行生产制造和维修维护，都离不开机械工程制图。
接下来，让我们一起走进机械工程制图的基础知识世界。
一、机械工程制图的概念和作用机械工程制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
简单来说，就是通过图形和符号来描述机械零件和装配体的形状、尺寸、材料、加工工艺等信息。
它的作用主要体现在以下几个方面：1、设计表达：帮助工程师将脑海中的创意和构思转化为具体的图形，便于进行分析和改进。
2、技术交流：在不同部门和人员之间，如设计人员、工艺人员、制造人员等，提供了一种统一、准确的交流方式。
3、生产依据：是生产制造过程中的重要文件，指导工人进行加工、装配和检验。
4、存档记录：为产品的改进和后续设计提供参考和依据。
二、机械工程制图的基本规定1、图纸幅面和格式国家标准规定了图纸的幅面大小，包括A0、A1、A2、A3、A4 等。
同时，对图纸的边框、标题栏等格式也有明确的要求。
2、比例为了在图纸上合理地表示物体的大小，需要选择适当的比例。
常见的比例有 1:1、1:2、1:5、2:1 等。
3、字体制图中的字体要求工整、清晰，一般采用长仿宋体。
字体的高度、宽度、间距等都有相应的规定。
4、图线不同类型的图线，如粗实线、细实线、虚线、点划线等，具有不同的用途和含义。
例如，粗实线用于表示可见轮廓线，虚线用于表示不可见轮廓线。
5、尺寸标注尺寸标注是机械工程制图中非常重要的内容，它要准确、清晰、完整地反映物体的大小和形状。
尺寸标注包括尺寸线、尺寸界线、箭头和尺寸数字等要素，其标注方法和规则都有严格的规定。
三、投影法投影法是机械工程制图的基础，主要分为中心投影法和平行投影法。
中心投影法：投影线交汇于一点，形成的投影图具有立体感，但不便于度量和绘制。
建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。
1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。
2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。
3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。
4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。
《展示设计》教案授课科目：展示设计授课教师：亚授课班级：室102班《展示设计》教案授课科目：展示设计授课教师：亚授课班级：室102教学目的：通过本课程的学习使学生了解和掌握展示环境设计的理论知识，培养学生的设计想象能力，使学生能够独立完成展示环境的综合设计与表达。
教育学生理论联系实际，接触实际设计命题，欣赏优秀的展示设计方案。
教学要求：要求学生理解展示环境设计的理论知识，掌握重点和难点的相关概念，能够利用展示的理论知识对展示设计进行客观评价。
学生应对展示环境进行充分的综合分析，对设计任务准确定位，以及对材料与工艺的了解；同时具备一定的创意思维能力以及方案草图的表达能力，掌握图纸的绘制和模型的制作，绘制与制作要规、准确、精细；还要掌握材料的性质和施工的工艺技术，以便做到设计、表现、施工的一体化。
教学方法：本课程采用讲授与学生实际动手操作相结合的方式授课。
利用多媒体课件，结合大量图片、图例的分析与观摩来讲授理论知识，学生在教师指导下完成各单元作业。
学生徒手绘制效果图，动手制作模型，通过教师的现场辅导、示及作业讲评，强化与巩固学生对课程容的理解。
各章容的重点和难点：第一章展示设计概论重点：学习展示设计的概念、分类、艺术风格及流派难点：展示设计的分类和风格第二章展示艺术的发展重点：展示艺术的萌芽与演变、现代展示设计的确立与发展难点：萌芽与演变第三章展示设计与人体工程学重点：人体基本尺度、视觉因素、心理因素难点：以上三点都是难点第四章展示设计与构成基础重点：平面构成、色彩构成、立体构成与展示设计的关系难点: 以上几点既是重点也是难点第五章展示设计表达基础重点：展示的制图与透视、展示设计表现图以及模型制作难点：透视、表现图与模型都是难点第六章展示设计基本原理重点：展示容与形式、展示设计思维、展示设计程序难点：如何表现展示设计思维第七章展示设计与信息表达重点：展示信息的传达、展示设计与体验难点：如何传达必要的信息第八章展示环境的空间设计重点：展示空间的特征及构成形式、展示空间设计及艺术化处理难点：展示空间的艺术化处理第九章展示版面设计重点：展示版面设计的功能及要素、类别、设计与视觉流程难点：如何进行版面的版式设计第十章展示色彩设计重点：展示色彩设计的基本原理、展示空间中的色彩构成难点：展示空间中如何体现色彩构成第十一章展示采光与照明重点：展示照明的基本知识、基本方法、展示照明研究难点：如何运用照明的基本方法进行展示设计第十二章展示道具设计与道具列设计重点：展示道具的设计原则、道具分类、列的基本原则、程序及方法、动态列难点：如何进行动态的列设计第十三章展览会设计重点：会展策划、展览会的主题定位、展览创意设计、展览设计的基本要素难点：展览会设计如何定位、如何设计得有创意第十四章博物馆展示设计重点：博物馆列概述、列设计的艺术化、博物馆列色彩与光照设计难点：博物馆列设计中如何体现色彩与光照明第十五章商业空间展示设计重点：商业空间展示设计原理、商业店面设计与橱窗设计、商业展示空间设计难点：商业店面设计与橱窗设计第十六章展示工程设计重点：展示工程设计概念、展示工程设计的相关因素、展示工程材料难点：展示工程材料第一章展示设计概论（2课时）第一节展示设计概念一、概念（1）两种观点关于展示设计概念的认识有两种观点，即狭隘说和广义说。
《室内设计制图基础》课程标准课程类别：专业基础课程学分：3总学时：64适用专业：室内艺术设计一、课程定位1、课程性质本课程是室内艺术设计专业一年级第二学期的专业必修课，是一门专业基础课程，主要讲授建筑基础知识与构造、现场测绘技巧、建筑工程制图规范、建筑工程制图手绘方法与要求；通过图纸手工摹绘，使学生具备读识和绘制工程图纸的基础能力。
其前导课程和后续课程见图1.图1前导及后续课程2、课程设计思路随着室内设计行业的发展，根据室内设计专业人才培养目标与职业发展需要，室内设计专业学生必须具备室内设计制图的技能。
为此，将《设计制图（基础）》作为一门专题课程开设。
本课程将课堂理论讲授与实际测量空间物体相结合，由简入繁，分段分步进行教学，引导学生认识制图规范标准，再通过系统的手绘临摹作业训练，促进学生掌握和巩固所学知识，掌握基本图示理论及读图识图方法，掌握制图基本要领和工具的基本使用要求，掌握国家制图标准与查阅方法，具备徒手尺规的制图能力，为后续的专业学习打下良好基础。
二、课程目标1、知识目标掌握建筑与构造的基础知识；熟悉建筑工程制图规范（最新版）；了解投影知识与视图概念；掌握建筑工程制图（手工绘制）方法与要求；掌握现场测绘技巧。
2、能力目标具有读识建筑施工图的能力，培养发现问题、分析问题、解决问题的专业学习方法;具有摹绘（手工绘制）规范建筑施工图的能力，在由简入繁的摹绘作业过程中完成知识的学习和运用；具有运用手绘工具独立绘制建筑施工图的能力；在现场测绘中培养团队合作能力。
3、素质目标培养收集检索、整理查阅相关资料的能力；养成严格遵守实训场所要求的良好品德（如保持工作台面整洁、有序摆放工具等）；在现场测中培养安全意识；养成严谨规范的作风和态度，将职业素质、职业道德、职业态度的培养贯穿于课程教学全过程。
三、课程教学内容与学时分配1、课程教学总体设计本课程教学内容根据“室内设计制图（基础）”的工作任务分析确定。
工作任务主要涉及工作对象、工具、工作方法、工作要求、劳动组织、工作岗位与工作过程等方面。
