实验一：手机外壳的设计实验步骤：1.使用拉伸命令，点击放置，如图 1.1，“定义”→选择草绘平面，用与绘制如图1.2轨迹，点击，输入拉伸长度9，，生成图形如图1.3；图1.1 图1.2 图1.32.使用抽壳命令，选择要抽壳的面，如图 2.1输，点击，生成图形如图2.2；图2.1 图2.23.使用拉伸命令，点击放置，“定义”→选择草绘平面，用与绘制如图3.1轨迹，点击→→，生成图形如图3.2；图3.1 图3.24.使用倒圆角命令，选择一条线，如图 4.1，，点击，生成如图4.2的图形；图4.1 图4.25.使用拉伸命令，用绘制如图5.1轨迹，点击，生成如图5.2；图5.1 图5.26.使用矩阵命令，在下方下拉菜单中选择“方向”，在选择不同基准阵列图形，如下图；7.“文件”→“保存副本”，新建名称字母，将手机外壳保存在文档中。

实验二：手机外壳建模1.“文件”→“新建”，出现如下对话框，如下图所示完成新建；2.在右上角的“菜单管理器”中选择“模具模型”→“定位参照零件”，出现如下对话框，按图完成；3.“模具模型”→“创建”→“工件”→“手动”，出现下图对话框，按图完成，之后再回到“菜单管理器”→“加材料”→“完成”→“完成”；4.“放置”→“定义”→“草绘”→“参照”，绘图如图4.1图形，，填写如图4.2的数据，，成形图如图4.3；图4.1 图4.2图4.35.“菜单管理器”→“模具模型”→“完成/返回”→“完成/返回”→“收缩”，如下图→“完成/返回”；6.“菜单管理器”→“分型面”→“创建”→确定名称→“增加”→“复制”→“完成”，在左边目录数中右击，隐藏模型，按住Ctrl，选择所要选的面，确定，双击对话框中的“填充环”，选择要填充的面，如下图，“完成参考”→“完成/返回”，曲面：复制→“确定”，如图；7.“增加”→“平整”→“完成”，选取平面，绘制如图轨迹，，曲面；平整→“确定”，如图；8.点击“合并”，出现如下对话框，点击合并面，确定，“完成/返回”；9.点击“着色”，出现如下对话框，点击，关闭对话框，完成；10.在左边目录数中右击，取消隐藏，“模具体积块”→“分割”，如图10.1→如图10.2，“完成”，选择合并面→确定→确定，出现如图10.3对话框，输入名称，确定，在输入图10.4的名称，确定，“完成/返回”；图10.1 图10.2图10.3 图10.411.点击“模具元件”→“抽取”，出现如下对话框，点击，确定，“完成/返回”；12.点击“模具进料孔”→“定义间距”→“定义移动”，选择凸模，再选择凸模上的平面，如图，再输入移动距离→“完成”；13.最终模型；14.在左边目录数中右击，点击“打开”，“文件”→“保存副本”，输入字母名称，确定，再“保存副本”，转换成“igs”格式保存，同理保存其它元件；15.“文件”→“保存副本”，保存整个模具，确定，出现如下对话框，点击“重新使用”的下拉菜单，选择“新名称”，确定，保存完成；。

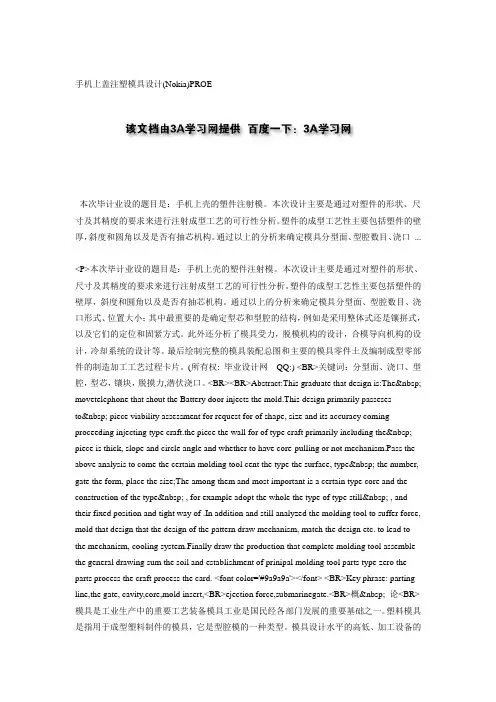

手机上盖注塑模具设计(Nokia)PROE本次毕计业设的题目是：手机上壳的塑件注射模。

本次设计主要是通过对塑件的形状、尺寸及其精度的要求来进行注射成型工艺的可行性分析。

塑件的成型工艺性主要包括塑件的壁厚，斜度和圆角以及是否有抽芯机构。

通过以上的分析来确定模具分型面、型腔数目、浇口...<P>本次毕计业设的题目是：手机上壳的塑件注射模。

本次设计主要是通过对塑件的形状、尺寸及其精度的要求来进行注射成型工艺的可行性分析。

塑件的成型工艺性主要包括塑件的壁厚，斜度和圆角以及是否有抽芯机构。

通过以上的分析来确定模具分型面、型腔数目、浇口形式、位置大小；其中最重要的是确定型芯和型腔的结构，例如是采用整体式还是镶拼式，以及它们的定位和固紧方式。

此外还分析了模具受力，脱模机构的设计，合模导向机构的设计，冷却系统的设计等。

最后绘制完整的模具装配总图和主要的模具零件土及编制成型零部件的制造加工工艺过程卡片。

(所有权: 毕业设计网QQ:) <BR>关键词：分型面、浇口、型腔，型芯，镶块，脱摸力,潜伏浇口。

<BR><BR>Abstract:This graduate that design is:The&nbsp; movetelephone that shout the Battery door injects the mold.This design primarily passesesto&nbsp; piece viability assessment for request for of shape, size and its accuracy coming proceeding injecting type craft.the piece the wall for of type craft primarily including the&nbsp; piece is thick, slope and circle angle and whether to have core-pulling or not mechanism.Pass the above analysis to come the certain molding tool cent the type the surface, type&nbsp; the number, gate the form, place the size;The among them and most important is a certain type core and the construction of the type&nbsp; , for example adopt the whole the type of type still&nbsp; , and their fixed position and tight way of .In addition and still analyzed the molding tool to suffer force, mold that design that the design of the pattern draw mechanism, match the design etc. to lead to the mechanism, cooling system.Finally draw the production that complete molding tool assemble the general drawing sum the soil and establishment of prinipal molding tool parts type zero the parts process the craft process the card. <font color='#9a9a9a'></font> <BR>Key phrase: parting line,the gate, cavity,core,mold insert,<BR>ejection force,submarinegate.<BR>概&nbsp; 论<BR>模具是工业生产中的重要工艺装备模具工业是国民经各部门发展的重要基础之一。

机械制造方向综合实验实验报告院（系）名称：机电信息系专业：机械设计制造及其自动化实验题目：手机外壳模具数控加工实验指导老师：XXXX班级：XXXX姓名：乔广磊学号：B09020342实验二模具数控加工部分（一）实验类型：综合型（二）实验目的：1. 熟悉Mastercam9.0 自动编程的基本操作2. 掌握Mastercam9.0 模具曲面加工刀具路径（曲面挖槽粗加工、曲面等高外形精加工、曲面平行精加工、外形铣削等）设计方法3. 掌握加工坯料、对刀点及基本参数的设置4. 掌握NC代码的生成及传输（三）实验内容：1. 编制手机外壳模具的数控加工工艺规程2. 规划曲面刀具路径3. 实体加工模拟4. 后置处理生成NC代码（四）实验要求该实验是针对机械工艺装备专业的本科生，要求学生对机械加工及数控自动编程、工艺装备等相关理论知识有充分的了解，能够熟练操作CAD/CAM软件Mastercam9.0 ，在规定的时间内完成上机任务，能进行一般的数控机床操作。

（五）主要仪器设备计算机50台、软件Mastercam9.0、数控机床。

手机外壳凹模数控铣削加工步骤一、图形处理1．从Pro/E系统中输出手机外壳凹模零件的IGES格式文件；2．在Mastercam9.0 系统中将手机外壳凹模零件的IGES格式文件转换成MC9格式文件。

回主功能表/档案/档案转换/IGES/读取/IGES格式文件名/打开/OK/适度化结果如图所示：二、坐标处理1．在构图面——侧视图将图形旋转“xx°”（根据自己设计图形确定旋转角度）；回主功能表/转换/所有的图素/原点/适度化/清除颜色结果如图所示：原图结果图三、对刀点的确定1．在“层别２”构图面——空间绘图绘制曲面边界盒，绘制对角线；2．将对角线的中点平移到系统的原点（为对刀点）；3．关闭“层别２”，在“层别３”绘制曲面边界线；4．将图形在Ｘ、Y、Z轴等比例缩小，系数根据自己设计的尺寸计算（Pro/E为尺寸为英寸，1英寸=25.4毫米）；结果如图所示：四、规划曲面挖槽粗加工刀具路径（留余量0.3）1. 在构图面——俯视图；2.直径为xx刀尖角为1的圆角铣刀，Fxx，Sxx；3.串连外边界线。

proe手机外壳模具实验部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改机设方向综合实验实验报告院<系）名称：机电学院实验题目：手机外壳模具设计班级： 090207姓名：石佳学号：090207115一、实验目的1：通过手机外壳及其模具的设计和建模，了解以ProEWildFire为代表的三维CAD系统的功能特点和发展现状。

b5E2RGbCAP2：了解三维CAD系统特征建模的基本方法和原理。

3：掌握运用Pro/EWildFire进行零件及其模具原件设计的基本操作步骤和方法。

4：了解掌握注塑模具设计的核心问题以及运用三维CAD系统开展产品模具设计的基本工作内容和流程。

二、实验内容1：用ProEWildFire完成手机外壳上盖的设计建模2：针对所建立的手机外壳上盖模型，基于ProEWildFire完成其对应模具凸模、凹模原件的设计和建模p1EanqFDPw三、实验设备和环境软件系统：proe 2.0计算机一台四、实验原理及步骤1：手机外壳结构特点、特征分析和对应的建模方法手机外壳的特点包括圆角，孔，空腔。

对于圆角可以在画草图时倒圆角进行拉伸，也可在拉伸后进行倒角。

孔就用阵列，腔就用抽壳工具进行。

DXDiTa9E3d2：手机外壳设计建模步骤打proe 进行新建选择零件；绘制手机外壳的草图，点草图绘制按钮选择基准面。

<图1）<图1 草图基准面选择）建立笛卡尔坐标系。

<图2）图2笛卡尔坐标系建立在基准面画出手机的平面视图使得长为105mm，宽为55mm；保存草图，进行拉伸，拉伸长度为4mm，其他为默认，确认后结果如图3RTCrpUDGiT图3 拉伸体给拉伸体倒圆角两个顶角的倒角直径为10mm，两底角的倒角半径为20mm，边缘倒角半径为4mm，结果如图4所示。

5PCzVD7HxA图4 倒角后的结果给刚得到的实体进行抽壳，抽壳值为4mm，抽壳后的结果如图5所示。
