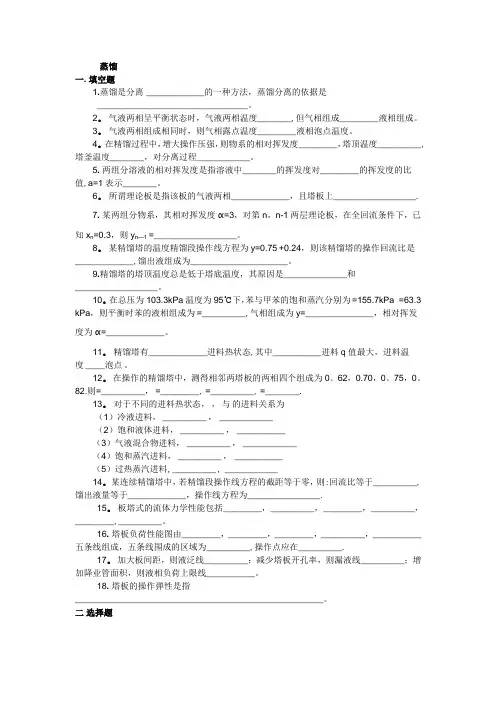

蒸馏一.填空题1.蒸馏是分离 ____________的一种方法，蒸馏分离的依据是_______________________________。

2。

气液两相呈平衡状态时，气液两相温度_______,但气相组成________液相组成。

3。

气液两相组成相同时，则气相露点温度________液相泡点温度。

4。

在精馏过程中，增大操作压强，则物系的相对挥发度________，塔顶温度_________,塔釜温度_______，对分离过程___________。

5.两组分溶液的相对挥发度是指溶液中_______的挥发度对________的挥发度的比值,a=1表示_______。

6。

所谓理论板是指该板的气液两相____________，且塔板上_________________.7.某两组分物系，其相对挥发度α=3，对第n，n-1两层理论板，在全回流条件下，已知x n=0.3，则y n—1 =_________________。

8。

某精馏塔的温度精馏段操作线方程为y=0.75+0.24，则该精馏塔的操作回流比是____________,馏出液组成为____________________。

9.精馏塔的塔顶温度总是低于塔底温度，其原因是_____________和_________________。

10。

在总压为103.3kPa温度为95℃下，苯与甲苯的饱和蒸汽分别为=155.7kPa =63.3 kPa，则平衡时苯的液相组成为=_________,气相组成为y=______________，相对挥发度为α=____________。

11。

精馏塔有____________进料热状态,其中__________进料q值最大，进料温度____泡点。

12。

在操作的精馏塔中，测得相邻两塔板的两相四个组成为0。

62，0.70，0。

75，0。

82.则=_________，=________,=_________,=_______.13。
