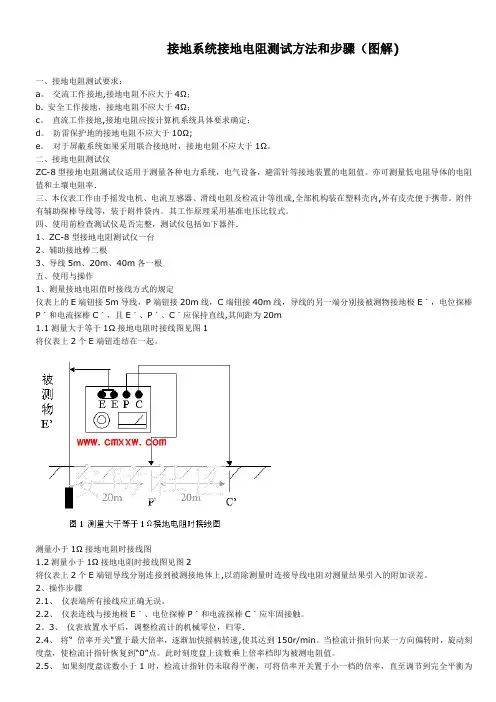

接地系统接地电阻测试方法和步骤（图解)一、接地电阻测试要求：a。
交流工作接地,接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c。
直流工作接地,接地电阻应按计算机系统具体要求确定；d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2。
3、仪表放置水平后，调整检流计的机械零位，归零.2.4、将“ 倍率开关"置于最大倍率，逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
钳形接地电阻测试仪校准方法研究摘要钳形接地电阻测试仪广泛应用于电力、电信、建筑等行业的接地电阻测量，是传统接地电阻测量技术的重大突破。
本文以钳形接地电阻测试仪为对象，对其校准方法以及要点进行了简单分析，确定了实际校准过程中接线方法，并设计了一种校准辅助装置，确保可以为实际计量作业提供保障。
关键词钳形接地电阻测试仪；校准；接线方法；辅助装置钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。
钳表的钳口部分由电压线圈及电流线圈组成。
电压线圈提供激励信号，并在被测回路上感应一个电势E。
在电势E的作用下将在被测回路产生电流I。
钳阻仪对E及I进行测量，并通过E/I的公式即可得到被测电阻R。
对钳形接地电阻仪进行校准，可以通过对以往实践经验的总结作为基础，有重点的进行控制，提高校准效果。
1 钳形接地电阻测试仪特点1.1 作业简单钳形接地电阻测试仪在实际计量作业中操作相对简单，只需利用钳表钳口对被测接地线钳绕处理，便可以将测量的接地电阻值显示在液晶屏上。
并且，还可以根据实际条件自动切换测量量程档位，相比传统测量方法，不用辅助电极，无需将接地体与负载隔离，实现在线测量[1]。
1.2 可靠性高以往所用接地电阻值测量方法，所得结果主要由辅助电极位置以及与接地体之间相对位置决定数值准确性。
并且，电压极和电流极与接地体间土壤电阻率均匀性差也会造成测量结果可靠性降低。
再加上如果辅助电极位置存在限制，无法与计算值相符合，则会产生布极误差。
即便是面对的为相同接地体，所选辅助电极位置不同，最终得到的测量结果也会存在较大差异，存在一定程度的分散性，而导致测量结果准确性的降低。
相比较而言，钳形接地电阻测试仪的应用可以消除布极误差，保证测量结果的准确性。
2 钳形接地电阻测试仪校准2.1 校准条件对钳形接地电阻测试仪进行校准，确保接地电阻测量结果的准确性，前提是要做好准备工作。
常用的校准设备如导线以及十进制标准电箱，其中电阻箱参数为：最小步进值0.01Ω，阻值调节范围0.01～1000Ω。
