人防通风计算

清洁通风量m3/h滤毒通风量m3/h L1=N*q1L2=N*q2掩蔽人员数: N=9871P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=37509m3最小防毒通道体积: Vf=38m3掩蔽人员数: N=1549P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=5886.2m3最小防毒通道体积: Vf=29m3掩蔽人员数: N=1516P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=5760.8m3最小防毒通道体积: Vf=46m3掩蔽人员数: N=1300P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=4940m3最小防毒通道体积: Vf=38.4m31.人防建筑面积379014402图纸上选Q=120002.人防建筑面积333712680.6图纸上选Q=120003098人防通风简要计算表主要参数人防护单元六4935519742防护单元二：75803032防护单元一7745防护单元四、五物资库防护单元三：65002600隔绝防护时间最小防毒通道换气次数自动排气活门数量t=1000*V*(C-C0)/N*C1n=L滤/v0n=L毒-0.04v/L0≥3h,符合>40次/h，符合选23，图纸上25个≥3h,符合>40次/h，符合选4，图纸上4个≥3h,符合>40次/h，符合选4，图纸上4个≥3h,符合>40次/h，符合选4，图纸上4个3.895计算表3.894916928519.526315822.80205106.8275862 3.578193.89445910365.91304348 3.50267.70833333 3.0033.895。

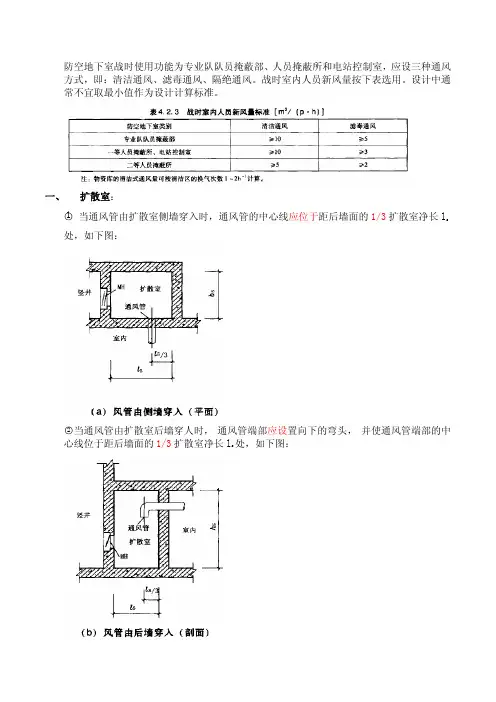

防空地下室战时使用功能为专业队队员掩蔽部、人员掩蔽所和电站控制室，应设三种通风方式，即：清洁通风、滤毒通风、隔绝通风。

战时室内人员新风量按下表选用。

设计中通常不宜取最小值作为设计计算标准。

一、 扩散室：○1 当通风管由扩散室侧墙穿入时，通风管的中心线应位于距后墙面的1/3扩散室净长ls 处，如下图：○2当通风管由扩散室后墙穿人时， 通风管端部应设置向下的弯头， 并使通风管端部的中处，如下图：心线位于距后墙面的1/3扩散室净长ls二、 除尘室：1）当风量大于5000m3/h时，宜设置除尘室。

2）除尘室应设置在扩散室与滤毒室之间；其进风侧应与扩散室相邻，并设临空墙。

其出风侧应与滤毒室相邻，并设密闭隔墙。

滤毒室相连接的除尘室属于染毒区。

除尘室宜与滤毒室相通，并设密闭门，如下图：3）当除尘室不便与滤毒室相通时，除尘室应与密闭通道相通，并设密闭门；4）乙类防空地下室和核6级、核6B级的甲类防空地下室，其油网除尘器可设置在扩散室的后墙或侧墙上，如下图，扩散室与滤毒室相通时应设置防护密闭门（可采用FM0608‐10或FM0716‐10防护密闭门）。

三、 平战结合与平战功能转换：1)室外风口设置：2)3)平时通风单设通风竖井：4)平战共用一个通风系统时：5)平战分设通风系统时：6)四、 防护通风容许浓度和隔绝防护时间的要求。

1)隔绝通风时，应满足工程内CO22)清洁通风时新风量：3)滤毒通风时新风量：五、 油网滤尘器选用：六、 风机选用：电动脚踏两用风机的重点，是保证战时人力驱动情况下，满足滤毒式通风的要求，应根据滤毒式风量和每台风机人力驱动下的风量参数来选择风机的数量。

当清洁式通风与滤毒式通风合用风机时，电力驱动时的风量也应满足清洁式通风的要求。

DFJ-1电动脚踏两用风机是人防工程中比较常用的设备，通常可供400~600人通风需要。

七、 防毒通道及超压排气活门计算：—最小防毒通道换气次数h-1；KHL—滤毒通风量m3/h；滤毒V—清洁区体积m3；—防毒通道体积m3；VL—所选超压排气活门在规定超压时的排风量m3/h。

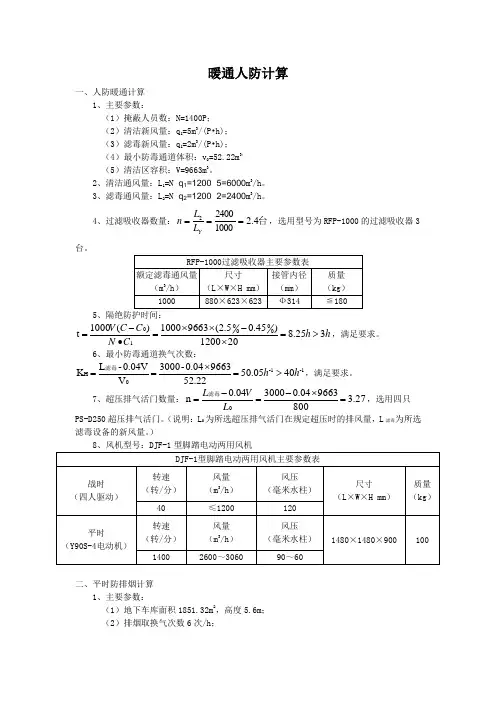

暖通人防计算一、人防暖通计算1、主要参数：（1）掩蔽人员数：N=1400P ；（2）清洁新风量：q 1=5m 3/(P •h)；（3）滤毒新风量：q 1=2m 3/(P •h)；（4）最小防毒通道体积：v 0=52.22m 3；（5）清洁区容积：V=9663m 3。

2、清洁通风量：L 1=N ×q 1=1200×5=6000m 3/h 。

3、滤毒通风量：L 2=N ×q 2=1200×2=2400m 3/h 。

4、过滤吸收器数量：台4.2100024002===Y L L n ，选用型号为RFP-1000的过滤吸收器3台。

RFP-1000过滤吸收器主要参数表额定滤毒通风量 （m 3/h ） 尺寸 （L ×W ×H mm ） 接管内径（mm ）质量（kg ） 1000880×623×623Ф314≦1805、隔绝防护时间：h h C N C C V 325.8201200)45.05.2(96631000)(1000t 000010>=⨯-⨯⨯=∙-=，满足要求。

6、最小防毒通道换气次数：1-1-0H 4005.5022.52966304.0-3000V V 04.0-L K h h >=⨯==滤毒，满足要求。

7、超压排气活门数量：27.3800966304.0300004.0n 0=⨯-=-=L V L 滤毒，选用四只PS-D250超压排气活门。

（说明：L 0为所选超压排气活门在规定超压时的排风量，L 滤毒为所选滤毒设备的新风量。

）8、风机型号：DJF-1型脚踏电动两用风机DJF-1型脚踏电动两用风机主要参数表战时 （四人驱动）转速 （转/分）风量 （m 3/h ） 风压 （毫米水柱）尺寸（L ×W ×H mm ）质量 （kg ）40≤1200 120 平时（Y90S-4电动机）转速（转/分）风量 （m 3/h ） 风压 （毫米水柱） 1480×1480×900 10014002600～306090～60二、平时防排烟计算1、主要参数：（1）地下车库面积1851.32m 2，高度5.6m ； （2）排烟取换气次数6次/h ；（3）通风排风取换气次数6次/h，补风取5次/h。

浅谈人防地下室战时通风设计要点摘要：本文结合笔者多年人防工程设计经验，谈谈战时二等人员掩蔽部工程通风设计的要点和体会，希望对广大设计人员有所帮助。

关键词：人防工程；通风设计；战时通风；设计要点1.前言人防工程建设是人民防空的重要任务之一，是城市人民防空的重要防护手段。

人防工程建设的质量直接关系到城市防空袭的能力和水平，因此搞好人防工程建设至关重要。

通风设计是人防工程设计的重点和难点，因此对人防工程战时通风设计的要点进行探讨和研究具有重要的现实意义。

2.准确解读战时通风方式人防工程战时主要设三种通风方式，即清洁通风、滤毒通风和隔绝通风。

2.1.清洁通风：室外空气未受毒剂等物污染时的通风。

用于战时防空地下室周围的空气未被核、生、化武器及各类武器造成的次生灾害污染时的通风方式。

通风系统已完成由平时通风系统到战时通风系统的临战转换并已进入战时通风状态，工程所有出入口的防护门已经关闭，通风系统上的防爆波活门的底座板已关闭拴紧，室外未染毒空气由悬板与底座板之间张角空间和底座板的孔洞进入工程内。

2.2.滤毒通风：室外空气受毒剂等物污染，需经特殊处理时的通风。

用于战时防空地下室周围的空气已被核、生、化武器及各类武器造成的次生灾害污染，但其污染物的种类和浓度能够被专用滤毒设备清除时的通风方式。

此时，进入地下室的空气应经油网滤尘器、过滤吸收器的除尘滤毒处理后才能送入，新风量较清洁通风时小，室内应保持30~50Pa的超压，用过的废气靠超压排风系统排出室外。

地下室出入口的防护门及密闭门应关闭。

2.3.隔绝通风：室内外停止空气交换，由通风机使室内空气实施内循环的通风。

用于战时防空地下室周围的空气被核、生、化武器及各类武器造成的次生灾害污染，污染物的种类和浓度超过了专用滤毒设备的清除能力等特殊情况而实施的室内空气内部循环的通风方式。

此时应关闭所有与室外连接的门和通风系统上的阀门，利用工程本身的防护能力和气密性，防止核爆炸冲击波、放射性尘埃或毒剂、生物战剂等进入室内。
