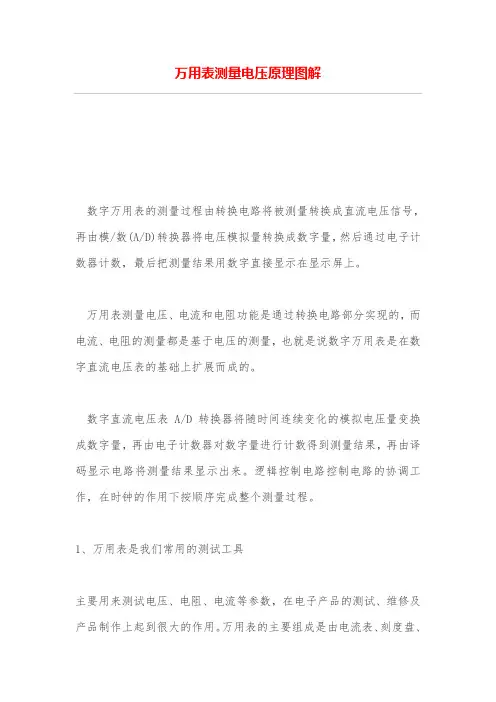

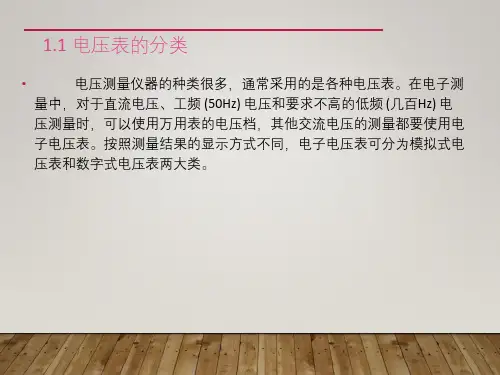

万用表测量电压原理图解数字万用表的测量过程由转换电路将被测量转换成直流电压信号，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。
万用表测量电压、电流和电阻功能是通过转换电路部分实现的，而电流、电阻的测量都是基于电压的测量，也就是说数字万用表是在数字直流电压表的基础上扩展而成的。
数字直流电压表A/D转换器将随时间连续变化的模拟电压量变换成数字量，再由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果显示出来。
逻辑控制电路控制电路的协调工作，在时钟的作用下按顺序完成整个测量过程。
1、万用表是我们常用的测试工具主要用来测试电压、电阻、电流等参数，在电子产品的测试、维修及产品制作上起到很大的作用。
万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。
万用表的型号众多，但基本上使用方法是相同的。
下面我们介绍一下用万用表测电源方法以及万用表测电压原理。
2、万用表测电压方法万用表测电压方法首先要将量程开关对准标有V的五档范围内（测试交流电压要对准交流电压的档位，测试直流电压时要对准直流电压的档位）。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。
除了电阻档外，量程开关所有档均按此方法读测量结果。
在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。
测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。
如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性。

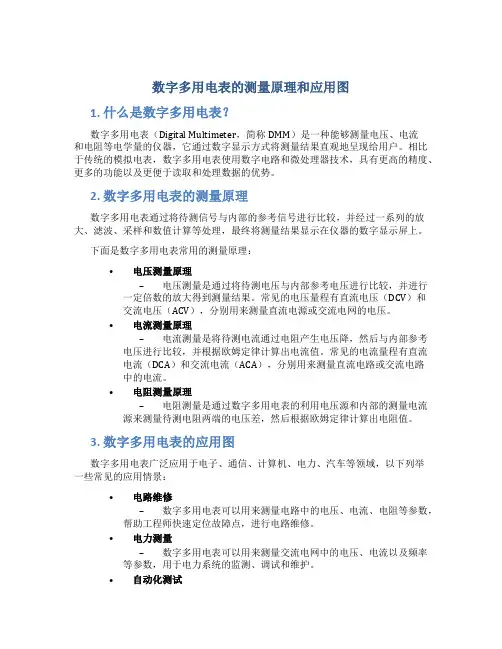

数字多用电表的测量原理和应用图1. 什么是数字多用电表？数字多用电表（Digital Multimeter，简称DMM）是一种能够测量电压、电流和电阻等电学量的仪器，它通过数字显示方式将测量结果直观地呈现给用户。
相比于传统的模拟电表，数字多用电表使用数字电路和微处理器技术，具有更高的精度、更多的功能以及更便于读取和处理数据的优势。
2. 数字多用电表的测量原理数字多用电表通过将待测信号与内部的参考信号进行比较，并经过一系列的放大、滤波、采样和数值计算等处理，最终将测量结果显示在仪器的数字显示屏上。
下面是数字多用电表常用的测量原理：•电压测量原理–电压测量是通过将待测电压与内部参考电压进行比较，并进行一定倍数的放大得到测量结果。
常见的电压量程有直流电压（DCV）和交流电压（ACV），分别用来测量直流电源或交流电网的电压。
•电流测量原理–电流测量是将待测电流通过电阻产生电压降，然后与内部参考电压进行比较，并根据欧姆定律计算出电流值。
常见的电流量程有直流电流（DCA）和交流电流（ACA），分别用来测量直流电路或交流电路中的电流。
•电阻测量原理–电阻测量是通过数字多用电表的利用电压源和内部的测量电流源来测量待测电阻两端的电压差，然后根据欧姆定律计算出电阻值。
3. 数字多用电表的应用图数字多用电表广泛应用于电子、通信、计算机、电力、汽车等领域，以下列举一些常见的应用情景：•电路维修–数字多用电表可以用来测量电路中的电压、电流、电阻等参数，帮助工程师快速定位故障点，进行电路维修。
•电力测量–数字多用电表可以用来测量交流电网中的电压、电流以及频率等参数，用于电力系统的监测、调试和维护。
•自动化测试–数字多用电表常被集成到自动化测试系统中，用于对电子产品进行性能测试、可靠性测试、耐压测试等，提高测试效率。
•电子原型设计–数字多用电表可以用来测量电子原型电路中的各种信号参数，包括电压、电流、频率等，方便工程师进行原型设计和验证。
ICL7106数字电压表电路及组装要点数字电压表是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具。
有关数字电压表的书籍和应用已经非常普及了。
这里展示的一份由 ICL7106 A/D 转换电路组成的数字电压表电路，就是一款最通用和最基本的电路。
ICL7106是美国Intersil公司专为数字仪表生产的数字仪，满幅输入电压一般取200mV或2V。
该芯片集成度高,转换精度高,抗干扰能力强,输出可直接驱动LCD液晶数码管,只需要很少的外部元件,就可以构成数字仪表模块。
一、ICL7106简介1. ICL7106的性能特点（1）＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
2. ICL7106的工作原理ICL7106内部包括模拟电路和数字电路两大部分，二者是互相联系的。
一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D 转换正常进行；另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果。
下面介绍各部分的工作原理。
（1）模拟电路模拟电路由双积分式A/D转换器构成，其电路如图1所示。
图1主要包括2.8V 基准电压源（E 0）、缓冲器（A 1）、积分器（A 2）、比较器（A 3）和模拟开关等组成。
缓冲器A 4专门用来提高COM 端带负载的能力，可谓设计数字多用表的电阻挡、二极管挡和h FE 挡提供便利条件。
