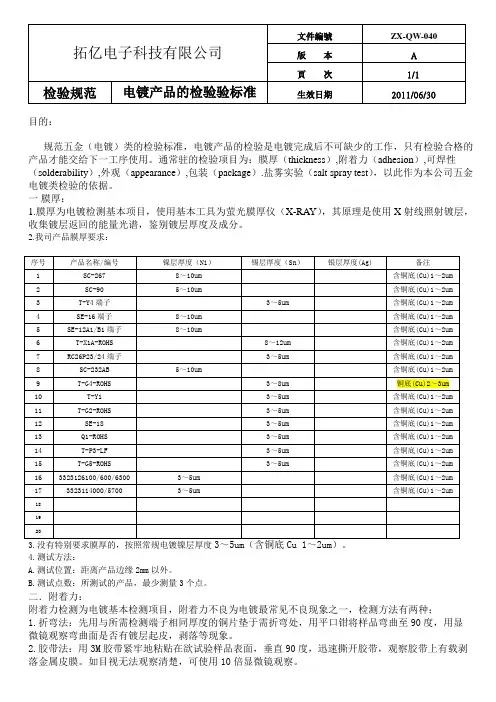

电镀涂装层厚度信赖性测试标准

目的：规范五金（电镀）类的检验标准，电镀产品的检验是电镀完成后不可缺少的工作，只有检验合格的产品才能交给下一工序使用。

通常驻的检验项目为：膜厚（thickness）,附着力（adhesion）,可焊性（solderability）,外观（appearance）,包装（package）.盐雾实验（salt spray test），以此作为本公司五金电镀类检验的依据。

一膜厚：1.膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀层，收集镀层返回的能量光谱，鉴别镀层厚度及成分。

2.我司产品膜厚要求：3.没有特别要求膜厚的，按照常规电镀镍层厚度4.测试方法：A.测试位置：距离产品边缘2mm以外。

B.测试点数：所测试的产品，最少测量3个点。

二．附着力：附着力检测为电镀基本检测项目，附着力不良为电镀最常见不良现象之一，检测方法有两种：1.折弯法：先用与所需检测端子相同厚度的铜片垫于需折弯处，用平口钳将样品弯曲至90度，用显微镜观察弯曲面是否有镀层起皮，剥落等现象。

2.胶带法：用3M胶带紧牢地粘贴在欲试验样品表面，垂直90度，迅速撕开胶带，观察胶带上有载剥落金属皮膜。

如目视无法观察清楚，可使用10倍显微镜观察。

3.结果判定：a) 不可有掉落金属粉末及补胶带粘起之现象。

b) 不可有金属镀层剥落之现象。

c) 在底材未被折断下，折弯后不可有严重龟裂及起皮之现象。

d) 不可有起泡之现象e) 在底材未被折断下，不可有裸露出下层金属之现象。

三．可焊性1.可焊性为镀锡铅和镀锡的基本功能与目的，如果有焊接后工序要求的，焊接不良是绝对不可接受的。

2.焊锡试验的基本方法：1)直接浸锡法：根据图纸规定，直接将焊锡的部分浸上求求的助焊剂，浸入260度以上的锡炉中，5秒钟后应缓缓以约25MM/S速度取出。

取出后，冷却至常温时目视观察判定：吃锡面积应大于95%以上，吃锡部位应平滑光洁，无拒焊，脱焊，针孔，产品其它部位不可有气泡及镀层脱落等现象即判合格。

电镀镀层厚度标准电镀是一种常见的金属表面处理方法，通过在金属表面沉积一层金属或合金来改善其性能，如增加耐腐蚀性、提高导电性等。

而电镀的质量很大程度上取决于镀层的厚度，因此制定了一系列的电镀镀层厚度标准，以保证电镀产品的质量和性能。

首先，我们需要了解电镀镀层厚度的测量方法。

通常情况下，电镀镀层厚度可以通过磁感应法、X射线荧光法、涂层测厚仪等方法来进行测量。

这些方法各有优缺点，可以根据具体情况选择合适的测量方法。

其次，不同的电镀镀层厚度标准适用于不同的金属和不同的应用场景。

例如，对于镀铬层来说，一般的镀层厚度标准为0.2-0.3um；而对于镀锌层来说，其标准厚度则为5-25um。

此外，不同的国家和行业也可能会有不同的电镀镀层厚度标准，需要根据具体情况进行合理选择。

在实际生产中，严格遵守电镀镀层厚度标准非常重要。

如果镀层过薄，可能无法达到所需的功能要求，如防腐蚀、提高硬度等；而如果镀层过厚，则可能会导致成本增加、加工难度增加等问题。

因此，制定合理的电镀镀层厚度标准，严格控制生产过程，对于保证产品质量和降低生产成本都具有重要意义。

此外，需要注意的是，电镀镀层厚度标准的制定也需要考虑到环境保护和资源节约的因素。

过度的电镀镀层厚度不仅会增加成本，还可能会产生大量的废水和废料，对环境造成污染。

因此，在制定电镀镀层厚度标准时，也需要综合考虑各种因素，寻求最佳的平衡点。

总的来说，电镀镀层厚度标准是保证电镀产品质量和性能的重要依据，对于生产和应用都具有重要意义。

我们需要根据具体情况选择合适的测量方法，严格遵守标准要求，同时也要考虑环保和资源节约的因素，以推动电镀行业的可持续发展。

镀层厚度检测取样标准
镀层厚度检测取样标准通常会根据具体的行业标准和产品要求来确定。以下是一些常见的 镀层厚度检测取样标准：
1. ISO 1463: 金属和非金属镀层 - 金属镀层和其他涂层的测量 - 比较试验
2. ASTM B487: 电镀金属涂层的测量
3. GB/T 6461: 电镀层和化学镀层的测量
3. 横截面测量法：对于较厚的镀层，可以通过切割样品并进行横截面观察，使用显微镜或 扫描电子显微镜等设备测量镀层的厚度。
镀层厚度检测取样标准
需要注意的是，具体的取样方法和标准应根据具体的产品和行业要求来确定。在进行镀层 厚度检测时，应遵循标准规范，选择合适的取样方法和设备，确保测试结果的准确性和可靠 性。
镀层厚度检测取样标准
根据这些标准，可以确定以下几种常见的取样方法：
1. 点测法：在被测镀层上随机选取几个点，使用测厚仪进行测量。根据测量结果计算平均 值，作为镀层厚度的参考。
2. 区域测量几个点进行测 量。根据测量结果计算每个区域的平均值，并计算整个镀层的平均值。

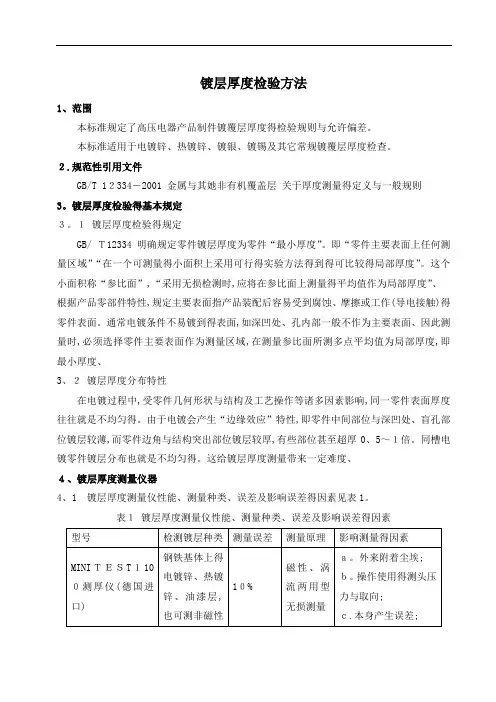

镀层厚度检验方法1、范围本标准规定了高压电器产品制件镀覆层厚度得检验规则与允许偏差。

本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。

２.规范性引用文件GB/T 1２334－2001 金属与其她非有机覆盖层关于厚度测量得定义与一般规则3。

镀层厚度检验得基本规定３。

１镀层厚度检验得规定GB/ Ｔ12334 明确规定零件镀层厚度为零件“最小厚度”。

即“零件主要表面上任何测量区域”“在一个可测量得小面积上采用可行得实验方法得到得可比较得局部厚度”。

这个小面积称“参比面”,“采用无损检测时,应将在参比面上测量得平均值作为局部厚度”、根据产品零部件特性,规定主要表面指产品装配后容易受到腐蚀、摩擦或工作(导电接触)得零件表面。

通常电镀条件不易镀到得表面,如深凹处、孔内部一般不作为主要表面、因此测量时,必须选择零件主要表面作为测量区域,在测量参比面所测多点平均值为局部厚度,即最小厚度、3、２镀层厚度分布特性在电镀过程中,受零件几何形状与结构及工艺操作等诸多因素影响,同一零件表面厚度往往就是不均匀得。

由于电镀会产生“边缘效应”特性,即零件中间部位与深凹处、盲孔部位镀层较薄,而零件边角与结构突出部位镀层较厚,有些部位甚至超厚0、5～１倍。

同槽电镀零件镀层分布也就是不均匀得。

这给镀层厚度测量带来一定难度、４、镀层厚度测量仪器4、1 镀层厚度测量仪性能、测量种类、误差及影响误差得因素见表1。

表１镀层厚度测量仪性能、测量种类、误差及影响误差得因素4。

２库仑300０通用测厚仪,在测试过程中会对银(锡)层产生一个约1mｍ2腐蚀漏铜点。

且要求测量面一般为在4ｍm2以上、4。

3 １100磁性测厚仪与库仑３００0测厚仪使用方法与测量要求,按有关操作规程进行。

对于镀银件测量时,表面若涂过防银变色剂,先用百洁布或橡皮轻轻擦除后再测。

５.检验规则５.1 测量点得选定5．1.1 以磁性测厚仪测厚得零件(如镀锌件、热镀锌件)测量点应选在主要表面且远离零件边缘5～１0ｍm任一区域。
