第三节 过渡过程和品质指标
当一个自动控制系统的输入（给定和干扰）和输出均 恒定不变时，整个系统就处于一种相对稳定的平衡状态， 系统的各个组成环节如变送器、控制器、控制阀都不改变 其原先的状态，它们的输出信号也都处于相对静止状态， 这种状态就是静态。
9
第二节 自动控制系统的方块图
方块图中， x 指设定值；z 指输出信号；e 指偏差信 号；p 指发出信号；q 指出料流量信号；y 指被控变 量；f 指扰动作用。当x 取正值，z取负值，e= x- z， 负反馈；x 取正值，z取正值， e= x+ z，正反馈。
图7-6 自动控制系统方块图
10
第二节 自动控制系统的方块图
31
第三节 过渡过程和品质指标
五种重要品质指标之五
（5）震荡周期或频率
过渡过程同向两波峰（或波谷）之间的间隔时间叫振 荡周期或工作周期，其倒数称为振荡频率。在衰减比相同 的情况下，周期与过渡时间成正比，一般希望振荡周期短 一些为好。
32
第三节 过渡过程和品质指标
举例
某换热器的温度控制系统在单位阶跃干扰作用下的过 渡过程曲线如下图所示。试分别求出最大偏差、余差、 衰减比、振荡周期和过渡时间（给定值为200℃）。

23
§7-4 均匀控制系统
一、背景 例：多塔分离过程。 图中甲塔出料量即为乙塔进料量。甲塔需保持塔釜液位的稳定， 设计了液面控制系统；乙塔希望进料量保持不变，设计了流量控制 系统。
24
当甲塔塔釜液位在干扰作用下上升时，液位控制发出信号 使阀1开大，从而使乙塔进料流量增加。于是乙塔流量控制 产生控制作用又使阀2关小，其结果会使甲塔液位升高，如 此下去，这两个控制系统始终在相互矛盾状态下工作。

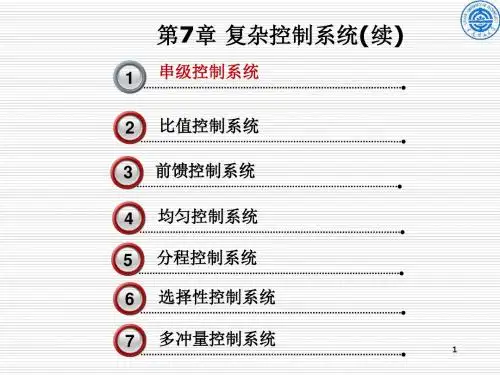

第7章 复杂控制系统(续)
3 1 2 3 4 5 6 7 串级控制系统
比值控制系统
前馈控制系统 均匀控制系统
分程控制系统
选择性控制系统
多冲量控制系统
1
§7-2 比值控制系统
一、概述 用来实现两个或两个以上物料之间保持一定比值关 系的控制系统，称为比值控制系统。
主流量
主流量：在保持比值关系的 两种物料中，一种物料处于 主导地位，称为主物料，又 称为主流量。 副流量：另一种物料按主物 料进行配比，称为从物料， 又称为副流量。
41
§7.7 多冲量控制系统
冲量既变量的意思。多冲量控制系统，也就是多变量 控制系统。 例：锅炉给水系统控制 在锅炉的正常运行中，汽包水位是重要 的操作指标，给水控制系统的作用就是自 动控制锅炉的给水量，使其适应蒸发量的 变化，维持汽包水位在允许的范围内。 控制阀作用方式选择 保证锅炉安全（防止烧干）：选用气关阀 保证后续汽轮机安全（防止蒸汽带液）： 选用气开阀
16
例：换热器前馈控制的工作原理
实线：前馈控制
TffC FT TC TT
虚线：反馈控制
进料流量波动
17
换热器前馈控制原理： 当进料流量变化时，前馈控制器 根据输入信号运算后，输出控制信 号，相应改变阀门开度，使蒸汽量 变化，以补偿进料量F1对温度θ 2 的影响。 前馈控制过程： 图7-15 是进料量F1增加时，采 用前馈控制的补偿过程。 只要干扰通道和调节通道的特性 相匹配，则前馈控制完全有可能 抵消进料量的影响，使出口温度 稳定。可见，前馈控制实现了对 扰动的全补偿。

• 导致控制不及时，给系统带来严重的后 果，甚至造成事故。
30
抗积分饱和的措施 （1）限幅法
通过一些专门的技术措施对积分反馈 信号加以限制，从而使控制器输出信号 被限制在工作信号范围之内。 （2）积分切除法
当控制器处于开环工作状态时，将控制 器的积分作用切除掉。
31
第六节 分程控制系统
一、概述 在分程控制系统中，控制器的输出仍为
的基础上继续进行控制，因此对控制阀来说， 控制作用是连续的。
25Leabharlann 例：在大型合成氨工厂中，蒸汽锅炉采用的 是选择型控制系统
脱火现象
26
连续性选择控制系统方块图
27
3.混合型选择控制系统 混合型选择控制系统，既包含开关型选择 内容，又包含连续型选择内容。
脱火现象 回火现象
28
三、积分饱和和防止
对于具有积分作用的控制器，当其处于开环工作台 下，由于偏差存在，控制器的输出会达到最大或者是 最小值，这时会产生积分饱和现象。
产生积分饱和的条件有三个： （1）控制器具有积分作用 （2）控制器处于开环工作状态，其输出没有送去执行 （3）控制器的输入偏差信号长期存在。
29
积分饱和的危害
• 控制器处于积分饱和状态时，它的输出 将达到最大或最小的极限值，超出执行 器的有效输入信号范围；
• 当某个时刻重新被选择器选中，并不能 立即发挥作用，必须等它退出积分饱和 区；
19
二、选择性控制系统的类型
1.开关型选择性控制系统 有A、B两个可供选择的变量，A变量是工
艺操作的主要指标，关系产品的质量或生 产效率；B变量工艺上对它只有一个限值要 求。
作为系统的限值保护。
20
• 在乙烯分离过程中，裂解气经五段压缩后 其温度已达到88℃。为了进行低温分离， 必须将它的温度降下来，工艺要求裂解气 降到15℃左右。

（1）初期稳定特性； （2）响应复归特性； （3）灵敏度； （4）选择性； （5）时效性和互换性； （6）环境依赖性。
7.1.2 气敏传感器的工作原理
1. 半导体气敏传感器
半导体气敏传感器由塑料底座、电极引线、气 敏元件（烧结体）、防爆用的双层不锈钢网以及包 裹在烧结体中的两组铜丝组成。其中一组铜丝为工 作电极，另一组为加热电极。
都能进行温度补偿。但采用热敏电阻时，不可能在高
低温下都达到理想的补偿效果，如需要灵敏地检测到 气体，应当优先考虑低温补偿。
3．防止气敏传感器误动作的电路
图7-7 防止误动作的电路
LED 1KΩ K VT12SC1815VT2 +Ucc 2 D 1KΩV 1KΩ + ∞ 1 A －+ 2 3 30KΩR24KΩ R 1 1 R C 1MΩ 220μF 1 D V +5V
家庭用煤气报警器
7.1.1 气敏传感器的类型与特性
1.气敏传感器的类型
类型
原理
检测对象
半导体方式若气体接触到加热的金属氧化物 还原性气体、城排
（SnO2 、Fe2O3、 ZnO2））， 放气体、丙烷等 电阻值就增大或减小
接触燃烧方可燃性气体接触到氧气就会燃烧，燃烧气体
式
使得作为气敏材料的铂丝温度升
（a）输出电压获取方式
(b) 简单的气体检测电路
图7-5 气敏传感器的检测电路
图7-5(a)是与气敏传感器串联电阻RS，RS上的 电压降就是传感器的输出电压。若检测到有害气体， 传感器的气敏元件的阻值降低，这时Rs两端电压 就会升高，从而输出电压发生变化。图7-5(b)是将
传感器的输出接到比较器的同相输人端，当检测气
