面波勘探技术分析

地基加固效果评价中面波检测技术的应用摘要：面波法检测技术，是瑞雷面波法检测技术的简称。

面波法检测技术，自被提出以来，就备受看好，经过十多年的发展与完善，现在已经在地质勘探学领域被广为使用。

面波法检测技术，凭借自身优势得到工程施工的广泛青睐，因为它和传统的钻孔检测技术相比较，不但省时而且能有效控制成本投入。

以地基施工为例，将面波检测技术用于反应地基牢固性的检测过程中，最后得面波法能够很好反应地基牢固情况这一结论。

利用面波法行地基牢固性能检测时，简单易操作，而且也不会对周围环境造成破坏。

通过作者的论述对今后工程地基施工将会有很大帮助，也为面波检测技术的应用，提供了很强的理论依据。

关键词：地基加固；面波检测；原理；应用实例瑞雷面波法，在检测领域的好评，主要归功于，人们可以利用它获得的面波速度，用物理方法结合数学计算，将得到的面波速度进行衍生换算，最后可以得到帮助分析地基牢固性能的有关参数。

这些参数依次是，恒波波速、地基密度、弹性模量等，通过对这些参数的分析判断出的地基牢固性可以很好的反应出施工工程的地基实际牢固性能。

面波检测技术的工作原理利用面波法测试地基的牢固性，主要是应用的瑞雷面波的物理性质。

简单的说面波测试技术，其实就是一种通过对波在介质中的传播情况反映出来的特征，判断工程的施工质量的方法。

面波技术的的具体原理，可以描述为：当我们对一个水平介质面，进行竖向震动，会在水平介质面产生一种动态的振动波，这个动态就是瑞雷波。

瑞雷波在介质中的传播特征具有频散特性，波长因为介质密度的不同表现出不同，在不同介质中穿过的深度也不同；依据这些特征，我们可以得出，瑞雷波的传播速度与介质的物理力学性质密切相关这一结论。

为了验证我们的结论，我们通过实验研究证明，瑞雷波能量约占整个地震波能量的百分之六十七，且主要集中在地表以下一个波长的范围之内，而传播速度恰好是半个波长范围以内，介质震动的平均传播速度。

所以得出瑞雷波法的测试深度为半个波长，最后得出瑞雷面波波长与速率及频度有的关系是，当传播速度不变时，频率越低，测试深度就越大。

面波法检测实施细则一、背景介绍面波法是一种非破坏性检测方法，广泛应用于土木工程、建筑结构和地质勘探领域。

它通过测量地面上的面波传播速度和衰减特性，来评估地下介质的物理性质和结构状况。

本文将详细介绍面波法检测的实施细则，包括设备要求、操作步骤、数据处理和结果分析等方面。

二、设备要求1. 面波法检测仪器：应选择具有高频率范围和高精度的面波法检测仪器，以确保测量结果的准确性和可靠性。

2. 震源：需要使用合适的震源设备，如重锤或振动器，产生合适的激发波形。

3. 接收器：应选用高灵敏度和宽频带的地震接收器，以接收地面上的面波信号。

三、操作步骤1. 数据采集准备：a. 在待测区域选择适当的测线，并标记测点位置。

b. 安装地震接收器，保证其与地面紧密接触。

c. 设置合适的震源位置和震源与接收器之间的距离。

2. 数据采集过程：a. 在每个测点上，使用震源激发地面，并记录激发波形。

b. 通过接收器采集地面上的面波信号，并记录相应的波形数据。

3. 数据处理：a. 对采集到的波形数据进行预处理，包括滤波和去噪处理，以提高数据质量。

b. 对每个测点的面波信号进行分析，计算面波传播速度和衰减特性。

4. 结果分析：a. 根据测得的面波传播速度和衰减特性，评估地下介质的物理性质和结构状况。

b. 将测量结果与标准值进行对比，判断地下介质的健康状况和可能存在的问题。

四、数据处理和结果分析方法1. 面波传播速度计算：a. 根据采集到的面波波形数据，通过频谱分析方法计算面波传播速度。

b. 可采用多种方法计算传播速度，如多次到达法、频散曲线法等。

2. 面波衰减特性计算：a. 根据采集到的面波波形数据，通过振幅衰减分析方法计算面波衰减特性。

b. 可采用多种方法计算衰减特性，如Q值法、能量比法等。

3. 结果分析和解释：a. 将测得的面波传播速度和衰减特性与已有的标准值进行对比，判断地下介质的健康状况。

b. 根据测量结果，对可能存在的问题进行分析和解释，并提出相应的建议和措施。

同济大学四平路校区文远楼前防空洞多道瞬态面波探测实验报告海洋与地球科学学院地球物理系指导老师：吴健生赵永辉小组成员：刘佳叶何文俊马驰2011年6月目录1. 目的2. 原理3. 仪器介绍4. 野外实施5. 数据处理6. 保证质量措施7. 问题对策8. 结论分析9. 体会展望10. 参考文献摘要:利用多道瞬态面波探测方法，测定不同频率的面波速度VR，达到了解同济大学四平路校区黑松林斜坡地下的情况。

关键词:面波探测黑松林斜坡1.实验目的通过人工地震资料的采集、处理的方法对同济大学四平路校区黑松林斜坡进行勘察。

要求勘探出黑松林斜坡地下的情况。

2. 实验原理面波分为拉夫波和瑞利波。

本实验主要应用的是瑞利波。

同一频率的面波的相速度在水平方向上的变化反映出地质条件的横向不均匀性；不同频率的面波的相速度的变化则反映了地下介质在深度方向上的不均匀性。

通过测定不同频率的面波速度VR ，即可达到了解地下地质构造的目的。

3. 仪器介绍4. 野外实施4.1 实验区概况试验区域位于同济大学四平路校区文远楼前，入口朝北，由于无法进入内部，初步估测该防空洞在平面上呈长方形。

实验区上部覆盖种有草皮的土壤层，堪探时土壤较湿润。

4.2 野外布线此次实验本小组总布线条数为2条，布线方向为南北向。

我们根据实验场地具体情况，在防空洞入口边缘布下了第一条线，在第一条线西侧距离为3米处布下第二条线。

在实验过程中，炮点距为1米，检波器间距为1米，检波器每次向北移动距离也为1米。

进行人工激发时，我们在每点处各激发两次并采集数据，总共得到数据14组。

4.3野外操作1. 排线，布检波器2. 人工激发3. 采集数据并作记录5. 数据处理 5.1 频散点图关于频散曲线不同取点后的对比5.2 数据处理及结果分析第一道测线：分析：1. 从图中我们可以看出在5.5米处深度一米到两米之间出现一个“之”字形(锯齿状)异常反映地下介质的分界面，对应防空洞通道入口处顶部。

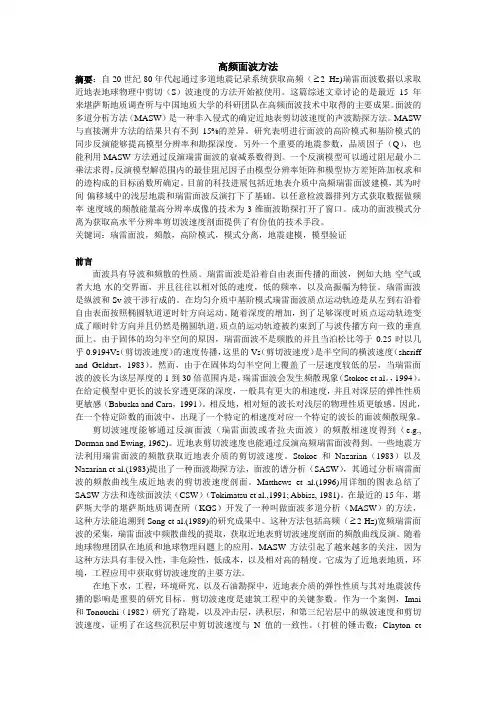

高频面波方法摘要：自20世纪80年代起通过多道地震记录系统获取高频（≥2 Hz)瑞雷面波数据以求取近地表地球物理中剪切（S）波速度的方法开始被使用。

这篇综述文章讨论的是最近15年来堪萨斯地质调查所与中国地质大学的科研团队在高频面波技术中取得的主要成果。

面波的多道分析方法（MASW）是一种非入侵式的确定近地表剪切波速度的声波勘探方法。

MASW 与直接测井方法的结果只有不到15%的差异。

研究表明进行面波的高阶模式和基阶模式的同步反演能够提高模型分辨率和勘探深度。

另外一个重要的地震参数，品质因子（Q），也能利用MASW方法通过反演瑞雷面波的衰减系数得到。

一个反演模型可以通过阻尼最小二乘法求得，反演模型解范围内的最佳阻尼因子由模型分辨率矩阵和模型协方差矩阵加权求和的迹构成的目标函数所确定。

目前的科技进展包括近地表介质中高频瑞雷面波建模，其为时间-偏移域中的浅层地震和瑞雷面波反演打下了基础。

以任意检波器排列方式获取数据做频率-速度域的频散能量高分辨率成像的技术为3维面波勘探打开了窗口。

成功的面波模式分离为获取高水平分辨率剪切波速度剖面提供了有价值的技术手段。

关键词：瑞雷面波，频散，高阶模式，模式分离，地震建模，模型验证前言面波具有导波和频散的性质。

瑞雷面波是沿着自由表面传播的面波，例如大地-空气或者大地-水的交界面，并且往往以相对低的速度，低的频率，以及高振幅为特征。

瑞雷面波是纵波和Sv波干涉行成的。

在均匀介质中基阶模式瑞雷面波质点运动轨迹是从左到右沿着自由表面按照椭圆轨道逆时针方向运动。

随着深度的增加，到了足够深度时质点运动轨迹变成了顺时针方向并且仍然是椭圆轨道。

质点的运动轨迹被约束到了与波传播方向一致的垂直面上。

由于固体的均匀半空间的原因，瑞雷面波不是频散的并且当泊松比等于0.25时以几乎0.9194Vs（剪切波速度）的速度传播，这里的Vs（剪切波速度）是半空间的横波速度（sheriff and Geldart，1983）。

浅谈新方法新技术在岩土工程勘察中的运用摘要：随着经济的发展，建设工程数量不断上升，规模不断扩大，建设工程目前面临的首要难题是岩土工程问题，在岩土工程中最基础的难题是岩土勘察。

因此针对各地质要使用合适的勘察方法，合理使用科学技术，获得更好的勘察效果。

本文主要阐述在岩土工程勘察中运用的新技术和新方法，仅供参考。

关键词：新技术；岩土工程；勘察岩土工程勘察影响着建筑工程施工质量和安全系数，应用勘察新方法和新技术能够提高勘察结果的精准性。

岩土勘察是施工准备的必备内容，新勘察方法是使传统勘测方法和科学技术结合所产生的，可以节省人力、财力和时间，提高经济效益。

一、阐述岩土勘察的意义勘察岩土工作需要分析开展，结合工程的实际情况开展勘察工作。

岩土工程流程可把工程区分开，划分为政府工程、学校工程和深基坑工程等。

工程的类型主要是由国家限定，划分工程勘察要根据工程的种类，划分勘察的方法各工程存在勘察差异。

岩土勘察工作流程分为详细勘察、初步勘查和工程选址等流程。

岩土勘察包含着多种知识，因此需要工程师有着丰富的工作经验。

开展勘查工作能够有效避免施工中出现失误，减少资金浪费，保证工程质量，对于工程建设有着重要意义，能够让工程师按照勘察数据制定解决方案，有效避免施工中可能出现的经济损失情况。

二、阐述岩土勘察存在的问题科学技术不断健全，岩土勘察技术也在不断创新，虽获得了显著效果，但也存在着某些问题。

我国幅员辽阔，但地形地貌存在着较大差异，岩土情况也不同。

地质条件的复杂多变，增加了勘察岩土工作的复杂性。

技术人员应结合实际情况分析工程建设的条件，合理使用科学的手段分析区域的地质条件，从而掌握有关的数据资料，为后续工程建设提供参考。

因此探究岩土工程勘察存在的问题有：（一）应用数字化技术不够全面科学技术被广泛的使用在各行业中，某些勘察单位在开展岩土工程勘察时，仍旧使用传统的文字表格图纸结合的方式。

工作人员因受技术约束无法开展处理工作，导致应用后期资料和信息时可能出现系统问题。

微动探测技术及在工程勘察中运用分析摘要：科学技术的迅猛发展，给微动探测技术的产生和发展，提供了新的路径。

近年来，微动探测技术被广泛应用到了各类工程的勘察作业中，给工程施工提供了大量有价值的数据。

基于此，本文对微动探测技术的原理进行了简要分析后，重点阐述了这项技术的具体应用方式，其中涵盖了有效采集数据、科学处理数据等，以期为相关人员提供参考和借鉴。

关键词：微动探测技术；工程勘查；运用分析引言：微动探测技术属于天然面波技术，这种技术在初期主要是用作估算地球深部横波视速度结构，以此对地球深部的属性变化等元素进行研究。

相较于传统的探测技术，微动探测的深度要更大，并且具有极强的抗干扰能力。

本文以某供水管道岩石工程为主要案例，详细分析了微动探测方法在城市管道工程中的运用方式，旨在提升运用质量和效率1微动探测技术原理微动的含义是指自然现象和人类活动在地球表面引起的一系列微动。

微动探测技术属于被动源面波法，常用于地震勘探中，其主要的台阵方法有，三角形、菱形以及L形等，如图1。

在设计台阵的类型时，要结合场地的实际情况科学选择。

微动探测技术是基于平稳随机的过程，通过多种探测方式，获得相应的微动信号，对相关探测数据进行分析和处理后，可以获取瑞雷面波的频散曲线，在非均匀介质中，瑞雷面波会呈现出频散特性，这种特性会反演频散曲线，从而得到地下介质的横波速度。

除此之外，微动的特点有：无论何时地球表面都会存在、触发时间、方向以及强度等具有随机性、面波能量为微动总能量的17%、在时空范围一定的情况下，会呈现出统计稳定性的特征，可以借助空间和实践的平稳，随机描述过程[1]。

图 1 微动探测台阵图2微动探测技术在工程勘察中的运用方式2.1数据采集想要采集到准确的面波频散信息，就要科学合理地使用微动探测技术。

这种技术在采集数据的过程中，主要是应用二维台阵获取信号，台阵的布设方式如图1所示。

一般情况下，会使用圆形台阵，这种布阵方式的观测站台大概有5-13个，其中1个布设在圆心位置，剩余的均匀分布在圆周上。

面波法与单孔法波速测试的工程实践（中水北方勘测设计研究有限责任公司，天津300222）摘要：波速测试技术是地震勘探方法之一，也是一种简便、快速、准确的原位测试技术。

通过波速测试可获得岩(土)体的弹性波速，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析和地震破坏潜势分析等。

文中简述了面波法与单孔法等波速测试方法的工作原理、现场施测技术以及数据处理和资料分析过程。

以工程实例说明了波速测试技术在岩土工程勘察设计中的应用和效果，并就勘探工作的总体安排及其原位测试方法的选择进行了探讨。

关键词：波速测试技术；瑞雷面波；剪切波；压缩波；岩土工程勘察；地球物理勘探波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利、水电、石油、铁路、冶金、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果。

一般来说，波速测试可原位测定压缩波（P波）、剪切波（S波）和瑞雷面波（R波）在岩（土）体中的传播速度，从而避免了室内测试所带来的误差，它能有效地解决许多地质问题，诸如确定场地土类型、建筑场地类别；提供断层破碎带、地层厚度、固结特性和软硬程度、评价岩土质量等；并可计算工程动力学参数，如动剪切模量、动弹性模量等。

本文介绍了波速测试技术的工作原理和野外测试方法，并结合工程实例，说明其应用效果。

不妥之处，敬请批评指正。

1工程概况北大港水库位于天津市东南部大港区境内，东临渤海湾，地貌上属于海积平原的滨海洼地，隶属华北平原一部分。

该库地处海河流域的大清河、南运河、子牙河水系，独流减河下游右岸。

水库自1954年开始建设，1974年对围堤进行培厚加高加固处理，1976年初步建成，并陆续修建蓄、引、输、排水配套工程，至1980年建成。

水库蓄水面积150km2，占地面积164km2，设计堤顶高程9.5m（大沽高程，下同），设计最高蓄水位7.0m，相应总库容5.0亿m3（兴利库容4.41亿m3）。

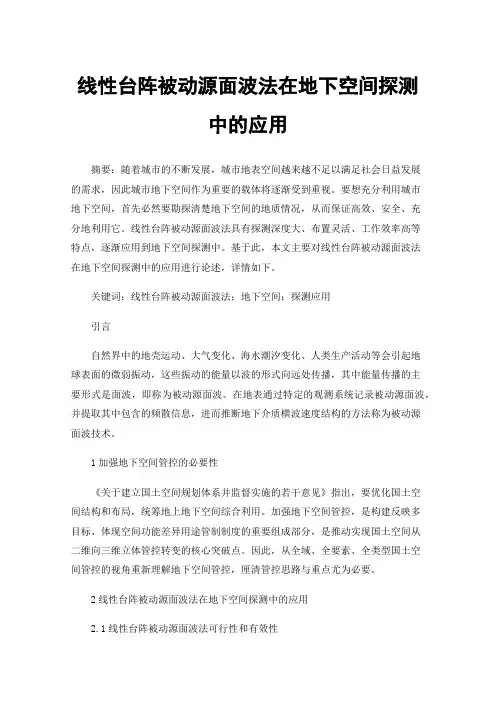

线性台阵被动源面波法在地下空间探测中的应用摘要：随着城市的不断发展，城市地表空间越来越不足以满足社会日益发展的需求，因此城市地下空间作为重要的载体将逐渐受到重视。

要想充分利用城市地下空间，首先必然要勘探清楚地下空间的地质情况，从而保证高效、安全、充分地利用它。

线性台阵被动源面波法具有探测深度大、布置灵活、工作效率高等特点，逐渐应用到地下空间探测中。

基于此，本文主要对线性台阵被动源面波法在地下空间探测中的应用进行论述，详情如下。

关键词：线性台阵被动源面波法；地下空间；探测应用引言自然界中的地壳运动、大气变化、海水潮汐变化、人类生产活动等会引起地球表面的微弱振动，这些振动的能量以波的形式向远处传播，其中能量传播的主要形式是面波，即称为被动源面波。

在地表通过特定的观测系统记录被动源面波，并提取其中包含的频散信息，进而推断地下介质横波速度结构的方法称为被动源面波技术。

1加强地下空间管控的必要性《关于建立国土空间规划体系并监督实施的若干意见》指出，要优化国土空间结构和布局，统筹地上地下空间综合利用。

加强地下空间管控，是构建反映多目标、体现空间功能差异用途管制制度的重要组成部分，是推动实现国土空间从二维向三维立体管控转变的核心突破点。

因此，从全域、全要素、全类型国土空间管控的视角重新理解地下空间管控，厘清管控思路与重点尤为必要。

2线性台阵被动源面波法在地下空间探测中的应用2.1线性台阵被动源面波法可行性和有效性城市环境下线性台阵被动源面波观测系统受偏线噪声源影响较小，频散谱能量分布、频率与速度的对应关系与圆形台阵二维观测系统基本一致，可以有效地进行频散曲线拾取，获取地下介质横波速度结构。

长排列线性台阵被动源面波观测系统可以快速进行高密度数据采集，相较于二维观测系统单点数据采集方式，具有更高的工作效率。

2.2地震面波法面波，即瑞雷波，是一种地滚波，其在层状介质传播中会发生干涉叠加现象，面波波速与其周期有关，在地面传播时，穿透距离为一个波长，因此不同波长的面波，可以反映不同深度的情况与传播速度。

岩土工程勘察新技术运用与实施要点分析摘要：伴随相关技术的崛起，岩土工程勘查技术在分析、评测工程所处环境的地理条件上发挥了重要的作用，使得岩土工程在施工的过程中产生的一系列问题有对应的解决措施，原始的勘查技术相对来说比较落后，在施行的过程中产生了很多背离规定的情况，本文主要说明了岩土工程勘察的意义并对我国岩土工程勘察的现行情况进行了分析，从中可发现岩土工程勘察的新技术譬如面波勘察技术、红外线勘察技术、计算机分析技术以及在现实生活中实施的注意事项。

关键词：岩土工程；勘察新技术；实施要点岩土工程在发展市场经济国家占有重要地位，它需要和设计经过、工程实施工程、监管过程联系密切，在进行施工之前必须要完成岩土勘察的工作，时代的发展使得勘测方法发生了巨大的变革，原始勘查技术逐渐被新技术所取代，把本身的情况和现代科学技术结合在一起慢慢便形成了全新的岩土工程勘察技术，这些新技术依据的原理在于电波、声波、红外线等在岩层不同的情况下会把含有不一样数据的技术传递出来用于勘察岩石，本文将对岩土工程勘察新技术以及实施过程的注意事项进行分析说明。

一、岩土工程勘察及其施行意义1.岩土工程勘察在勘察岩土的过程中应把所有的操作合理划分，分成不同的时期完成对应任务，按照工程的实际情况进行勘察工作，岩土工程勘察的流程为：首先应将实施的工程划分开，可以把它分成学校基础设施建设、政府工程建设、深基坑工程等类型。

国家对划分成的类型也有一定的标准，岩土勘察中应对类别不同的工程使用不一样的方法，因为类别不同的工程勘察的侧重点会有差异。

譬如红外线勘查技术显然不适用于勘察深基坑工程，但是换成学校建筑工程便能发挥作用；其次勘察岩土时应一步一步按照流程实行，先完成工程选址步骤，再初步勘察地形，最后将地形进行全面的勘察。

2.施行意义勘察岩土的过程中需要运用不同领域的知识技能，对工程师也提出了更高的要求，他们应有丰富的经验保证勘察工作的顺利施行。

把好勘察工作的质量关可以有效降低工程实施中产生错误的概率，勘察岩土工程的目的在于避免受地质的影响无法使施工工程正常进行；防止由于停工等原因增加工程投入的资金；还能使建筑工程的质量有所保障。

弹性波法探测城市地下病害的方法1、精度地震映像法高精度地震映像又称高密度地震勘探和地震多波勘探，是基于反射波法中的最佳偏移距技术发展起来的一种常用的浅层地震勘探方法。

其原理是根据不同地质体存在波阻抗差异从而来探测地质体的地下空间分布情况。

该方法对隐伏地层或目标体进行连续扫描，可实现20m以内的浅表层管线、覆盖层、岩溶等地质目标体探测。

（1）优点辨率高、场地工况要求低。

（2）缺点效率较低，解译成果在深度方向精度较低，仅采用经验速度进行半定量解释。

2、瞬态面波法瞬态面波法利用瞬态冲击力作震源激发面波，地表在脉冲荷载作用下产生波动。

通过对波动信号作频谱分析和处理，计算并绘制频散曲线，根据频散曲线特征分析解决地质问题的一种方法。

（1）优点效率高，分辨率高。

（2）缺点测深度一般小于50米。

3、散射地震法（ssp）SSP地震散射勘探技术是一种利用地下介质的非均匀性产生的散射波对地质结构成像，分辨率高，图像直观，适合工程应用的一种地震勘探方法。

（1）优点效率高，探测深度大。

（2）缺点部存在一定盲区。

4、微动法微动勘探又称天然源面波法，是利用天然微弱的大地震动做震源，提取面波信息，获得频散曲线，实现勘探目的的一种方法。

（1）优点率高，探测深度大（探测深度大于100米）。

（2）缺点部存在一定盲区。

5、速度地震波法通过加速度计采集地震波数据，经数据转换，形成高分辨率的地震映像图，用以判断盾构隧道管片注浆效果的一种方法。

（1）优点分辨率高，精度高。

（2）缺点率低，探测深度浅，成本大。

6、地震反射波法利用地震反射波法是利用人工激发的地震波在岩土界面上产生反射的原理，对浅层具有波阻抗差异的地层或构造进行探测的一种地震勘探方法（1）优点：精度高、成本低，所需勘探场地较小,探测深度大。

（2）缺点：探测深度小于20m时，工作效率较低。

7、瑞雷波法瑞雷波法是利用人工或机械震源激励，通过测量不同频率瑞雷波的传播速度来探测不同深度的岩土介质性质。

摘要】瞬态面波法是一种新兴岩土原位测试勘探方法，对地层具有薄层分辨能力、定量分析评价能力和通过图象再现地下地层与构造的能力。

在工程建设项目的勘察设计中发挥越来越大的作用。

【关键词】瞬态面波瑞雷面波频散曲线勘察应用与折射波、反射波相比瞬态面波法是一种新兴岩原位测试勘探方法，利用实测瑞雷面波频散曲线，通过定量解释，可以得到各地质层弹性波的传播速度，传播速度的大小，直接反映了地层的“软”、“硬”程度。

因此，可以对第四系地层进行划分，确定地基的持力层、土石界面基岩面的起伏变化。

瞬态面波勘察技术对地层具有的薄层分辨能力、定量分析评价能力和通过图象再现地下地层与构造的能力。

一、瞬态面波概要试验表明，瑞雷面波某一波长的波速主要与深度小于该波长一半的地层物性有关，这就是用一定波长的瑞雷面波波速来表征一定深度地层物性的实验基础。

瞬态面波法是通过锤击、落重及炸药震源，产生一定频率范围的瑞雷面波。

再通过振幅谱分析和相位谱分析，把记录中不同频率的瑞雷面波分离开来，从而得到一条VR-f曲线或VR-λR曲线。

解释方法多采用半波长法，但进一步发现，半波长法解释方法有时不够精确，实际应用中需作修正或改进。

推断层厚度的方法目前有一次导数极值点法和拐点法；计算层速度的方法有渐进线法、□VR/□λRH极值法和近似计算法几层厚度、层速度的综合解释法等。

通过正反演计算，进行人机联作速度分层，也是日趋常用的处理解释方法。

瞬态面波处理系统的主要功能模块及处理流程图见图1。

二、工程应用实例1、工程勘察图2是兰州-临洮高速公路对临洮县城特大桥采用锤击震源和瞬态面波法取得的工作成果。

此图为波速实测曲线和人机联作地层分层的解释成果，与钻孔验证二者对应良好。

节约了三分之二的钻探工作量。

图3是山丹-临泽高速公路对黑河大桥采用锤击震源和瞬态面波法取得的工作成果。

此图为波速实测曲线和人机联作地层分层的解释成果，与钻孔验证二者对应良好。

在地层分层的解释成果图中地层分为大的三层，剪切波速由100m/s变化至500m/s，反映了由地表松散的砂卵石至深部中密-密实的砂卵石的地层变化。

交通科技与管理71技术与应用0　前言面波勘探是目前比较成熟的物探方法之一，已在工程领域广泛应用。

面波分为瑞利波（R 波）和拉夫波（L 波），而R 波在振动波组中能量最强、振幅最大、频率最低，容易识别也易于测量，所以面波勘探一般是指瑞利面波勘探，是一种浅层地震勘探方法。

他对浅部地层分辨率较高，野外工作简单易行。

面波勘探根据其震源激震方式的不同可分为稳态法和瞬态法；在岩土工程勘探中目前多采用多道瞬态法。

多道瞬态法是在地表震源瞬态冲击力作用下，在距震源一定距离处，由多道检波器接收面波信号，通过对接收到的面波进行频谱分析、相位分析，把各个频率的面波分开，可得到一条VR—f 频散曲线。

通过频散曲线的分析进而得到对地层结构的分析。

面波由震源向外传播，其波阵面是圆柱面，在地面激发时震源可产生不同频率面波的相速度V R ，不同频率的面波速度V R 的变化则反映出地下介质在垂直方向的不均匀性，同一频率的面波速度V R 在水平方向的变化则反映出地质条件的横向不均匀性，面波V R 直接反映了地下介质的结构和物性。

在均匀无限半空间的介质中面波可用下式表示:(2-V R 2/V p 2)2=4((1-V R 2/V p 2)(1-V R 2/V s 2))1/2上式说明自由表面的面波确实存在，并且面波沿地表的速度低于横波速度。

1　项目应用及效果分析1.1　项目概况本文中取土场为广东省某重点高速公路的重点工程，取土场平面面积约6.5万㎡，取土场地形高差约75 m，主要为三座山，工程地质条件复杂。

由于后期开挖过程发现与之前局部钻探结果差异较大，安排进行物探结合钻探的补充勘察。

本次瞬态面波法使用仪器为重庆地质仪器厂生产的DZQ 型24道浅层地震仪1台，24道采集，道间距2 m~5 m，采用重锤锤击震源。

1.2　效果及评价1.2.1　物探外业参数方案比选经过前期试验，针对有效探测深度30 m，最终确定采用2 m 道间距，5 m~10 m 炮检距，双边激发采集数据进行分析比对，与已有钻孔成果和施工开挖情况综合对比，确定物探方法合理可行，探测深度和效果满足要求。

面波勘探技术要点与最新进展王振东【摘要】在简要回顾面波勘探发展历史的基础上,着重介绍面波勘探技术要点和近10年来天然源面波勘探和人工源面波勘探的最新进展,并对使用和发展这项方法技术提出应当注意的问题.【期刊名称】《物探与化探》【年(卷),期】2006(030)001【总页数】7页(P1-6,12)【关键词】面波勘探进展;人工源;天然源【作者】王振东【作者单位】中国地质调查局,北京,100035【正文语种】中文【中图分类】P631.4面波勘探技术目前有两大分支，一支称作天然源面波勘探，另一支称作人工源面波勘探。

天然源面波勘探历史比较久，由天然地震提取面波可以追溯到上世纪50年代甚至更早，由微动(microtremor)提取面波并实用化则比较新一些。

人工源面波勘探约始于上世纪60～70年代，先有稳态面波勘探，后有瞬态面波勘探。

自多道瞬态面波勘探技术于1993年在我国研发成功后，迅速在全国得到广泛应用，并在日本进行了多次成功试验。

笔者着重介绍天然源面波勘探中的由微动提取面波的方法技术和人工源面波勘探中的多道瞬态面波勘探的方法技术要点及近10年来的最新进展。

1 面波勘探技术要点1.1 天然源面波勘探技术要点1.1.1 采集系统放大器的频率特性：0.05～20 Hz(-3 dB);对拾震器和放大器一致性要求：在0.05～20 Hz通频带范围内，以平均值为中心，在±9°以内。

放大器内部噪声小于1.5 μV。

对于分散采集系统，其时间精度包括时钟精度和校正精度在内的总精度为24 h误差在±2.5 ms以内。

1.1.2 现场测试一致性测试符合要求后方可布阵。

观测台阵分规则台阵和不规则台阵2种，空间自相关法多数采用规则台阵，频率-波数法则采用不规则台阵。

数据采集的记录方式有统一采集方式和分散采集方式2种。

统一采集方式是各个测点的数据由导线传送统一记录在一台多道记录仪上，适用于观测台阵空间尺度较小的情况；分散独立采集方式适用于各种尺度的观测台阵，但对各台采集器的时间精度要求很高，记录器中必须有μs级精度的时钟。

面波法检测实施细则一、引言面波法是一种非破坏性检测技术，广泛应用于土木工程、建筑工程、地质勘探等领域。

本文旨在制定面波法检测的实施细则，以确保检测工作的准确性和可靠性。

二、检测设备和仪器1. 面波发生器：采用合适的面波发生器，确保其频率范围、功率输出等参数符合检测要求。

2. 接收器：使用高灵敏度的接收器，能够准确接收并记录面波信号。

3. 数据采集系统：配备合适的数据采集系统，能够实时采集、存储和分析面波信号。

4. 其他辅助设备：如放大器、滤波器、传感器等，根据具体需求选择合适的设备。

三、检测前准备工作1. 确定检测区域：根据工程需要和设计要求，确定需要进行面波法检测的具体区域。

2. 清理表面：清除检测区域表面的杂物和污垢，确保检测信号的准确性。

3. 布置传感器：根据检测要求，在检测区域内合理布置传感器，确保传感器与被测介质的紧密接触。

四、检测过程1. 面波信号发生：根据实际需求，选择合适的面波发生方式，如敲击、振动源等，并记录相应参数。

2. 面波信号接收：使用接收器接收面波信号，并记录信号的振幅、频率等参数。

3. 数据采集：将接收到的面波信号通过数据采集系统进行实时采集和存储，确保数据的完整性和可靠性。

4. 数据分析：对采集到的数据进行处理和分析，如频谱分析、波速计算等，得出相应的结论和结果。

5. 结果评估：根据数据分析结果，评估被测介质的性质和状态，并进行相应的判定和建议。

五、数据处理和报告编制1. 数据处理：对采集到的数据进行去噪、滤波等处理，确保数据的准确性和可靠性。

2. 结果分析：根据数据处理结果，进行进一步的分析和比较，得出结论和建议。

3. 报告编制：根据检测要求和标准，编制检测报告，包括检测目的、方法、结果、结论等内容，并附上必要的图表和数据。

4. 报告审核：由专业人员对检测报告进行审核，确保报告的准确性和可靠性。

5. 报告提交：将审核通过的检测报告提交给委托方或相关部门，并按照要求进行归档。

E综合omfirehensive面波勘探在工程勘察中的应用朱鑫(中国电力工程顾问集团中南电力设计院有限公司，湖北武汉430000)摘要：在地球物理勘探的过程之中应用较为广泛的一中勘探方法就是面波勘探法，这一方法在实踐的过程之中体现出了操作方便快捷，经济性高，检测过程抗干扰能力强，检测显示结果分辨率高等多个方面的优点。

现阶段在进行地球物理勘探的过程之中将使用到的面波勘探技术划分为两种类型：一是天然源面波勘探;二是人工源面波勘探。

这两种技术在使用的过程之中具有自身的缺点和优点，本文分别介绍了这两种技术在工程实践之中的应用。

关键词：面波勘探；地层划分；岩溶勘察中图分类号：P631文献标识码：A文章编号：1002-5065(2020)02-0208-2Application of surface wave exploration in engineering investigationZHU Xin(Central Southen China Blectec Power Descainstinte Co.,Ltd of China Power Engineering Consadng Group,Wuhan430000,China) Abst「ectC：In the process of geophysical exploration,one of the most widely used exploration methods is surface wave exploration.This method has many advantages in practice,such as convenient operation,high economy,strong anti—interference ability in the detection process,high resolution of detection results and so on.At present,in the process of geophysical exploration,the surface wave exploration technology used is divided into two types:one is natural source surface wave exploration;the other is artificial source surface wave exploration.These two technologies have their own shortcomings and advantages in the process of use.This paper introduces the application of these two technologies in engineering practice.Keywords：surface wave exploration;stratum division;karst exploration在对地球进行勘探研究的过程之中，常规的钻探研究方(1)天然源面波勘探技术。
