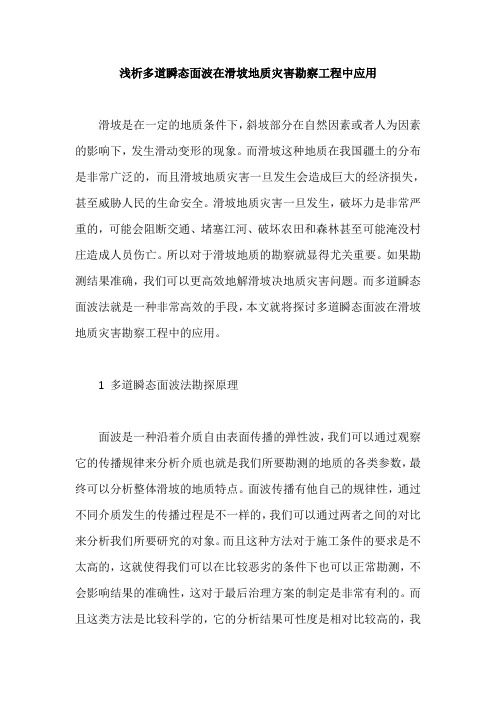

浅析多道瞬态面波在滑坡地质灾害勘察工程中应用滑坡是在一定的地质条件下，斜坡部分在自然因素或者人为因素的影响下，发生滑动变形的现象。
而滑坡这种地质在我国疆土的分布是非常广泛的，而且滑坡地质灾害一旦发生会造成巨大的经济损失，甚至威胁人民的生命安全。
滑坡地质灾害一旦发生，破坏力是非常严重的，可能会阻断交通、堵塞江河、破坏农田和森林甚至可能淹没村庄造成人员伤亡。
所以对于滑坡地质的勘察就显得尤关重要。
如果勘测结果准确，我们可以更高效地解滑坡决地质灾害问题。
而多道瞬态面波法就是一种非常高效的手段，本文就将探讨多道瞬态面波在滑坡地质灾害勘察工程中的应用。
1 多道瞬态面波法勘探原理面波是一种沿着介质自由表面传播的弹性波，我们可以通过观察它的传播规律来分析介质也就是我们所要勘测的地质的各类参数，最终可以分析整体滑坡的地质特点。
面波传播有他自己的规律性，通过不同介质发生的传播过程是不一样的，我们可以通过两者之间的对比来分析我们所要研究的对象。
而且这种方法对于施工条件的要求是不太高的，这就使得我们可以在比较恶劣的条件下也可以正常勘测，不会影响结果的准确性，这对于最后治理方案的制定是非常有利的。
而且这类方法是比较科学的，它的分析结果可性度是相对比较高的，我们可以放心使用。
2 野外工作方法滑坡地质一般分布在相对偏僻的地方，一般对滑坡地质进行勘察都是在野外进行的，所以我们必须对于野外工作方法有正确的了解和认识。
多道瞬态面波法测线一般尽可能沿着主滑面进行布置，测线两端应该位于相对比较稳定的区域，保证测线的准确性，从而保证勘测结果的准确性。
野外环境比较复杂，所以具体勘测时要严格按照规范的操作步骤进行，首先可以保证勘测结果的可性度，其次也可以保证勘测人员的安全。
3 解决的地质问题我们已经对于多道瞬态面波法有所了解，但是它具体可以给我们提供哪些方面的数据可以帮助我们分析滑坡地质从而避免滑坡地质灾害造成过大的损失。
接下来我们就来分析一下多道瞬态面波法可以帮助我们解决的地质问题，只有这样，我们才能更好地利用这种方法帮助我们治理滑坡地质灾害问题，减少由于这类灾害造成的经济损失和人员伤亡，为我国人民正常生活的进行和经济正常发展贡献一份力量。
瞬态面波法在工程勘察中的应用面波勘探是一种能够快速并准确测试地表浅层地质信息的物理勘探法，近些年来才在我国出现并应用。
随着信息时代软硬件的快速完善和进步，瞬态面波法渐渐为人们所熟知并采用。
本文将介绍面波勘探技术的概况，工作原理以及野外测试法，并通过实例来说明其在工程中的应用。
标签：面波勘探稳态面波检波器震源面波通过地表由震源向外传播，它的波阵面呈圆柱面。
和体波不同的是，面波能量更强而速度和频率却较低，很容易识别，所以在地质结构探测的物探方法中更具有优越性。
1面波勘探技术概况在反射波地震勘探中，面波是一种被压制和去除的干扰波。
面波在地层介质传播中会携带经过介质中的如岩性、速度、深度等地质信息。
将这些地质信息有效的提取出来。
尤其是面波所擅长探测的浅层地质问题。
相对于传播于弹性空间的介质体积内的体波，还有一种波，它从能量角度来说分布在弹性分界面附近，这就是面波。
面波是一种沿地表传播的弹性波。
1887年，英国数学物理学家瑞雷预言了一种振幅沿纵向呈指数衰减的干扰波——面波。
面波是沿着地表层传播的，约为一个波长的厚度。
这种面波的传播特性能够反映该片区域的地址情况，对于解决人们了解掌握浅层地质信息很有帮助，所以此面波就以它的发现者命名为“瑞雷面波”。
2面波工作原理面波勘探取决于震源和接收两大因素，根据震源和接收方式的不同分为瞬态法和稳态法。
（1）稳态面波。
稳态震源下以一个固定频率激发垂直于地面的简谐振动，并以单频简谐波的方式传播，就是稳态面波。
我们一般用检波器在地面进行面波的接收，按照相位差或者时间差法就能够计算出这个频率下的面波速度VR。
通过改变震源频率，反复测量和计算能得出一组频率不同的面波速度并绘制曲线VR-f。
稳态面波根据其震源频率的不同可以产生出许多不同频率的面波。
我们通过运用日本VIC株式会社在80年代推出的佐藤GR-810自动地下勘探机，可以设计各种频率的震源，从而能够一步步的改变面波的穿透深度。
《多道瞬态面波勘察技术规程》(送审稿)通过审查
李登敏
【期刊名称】《工程建设标准化》
【年(卷),期】2004(000)004
【总页数】1页(P42)
【作者】李登敏
【作者单位】无
【正文语种】中文
【中图分类】P642
【相关文献】
1.浅析多道瞬态面波在滑坡地质灾害勘察工程中应用 [J], 韩星星
2.建设部关于发布行业标准《多道瞬态面波勘察技术规程》的公告 [J],
3.《水电水利工程地下建筑物地质勘察技术规程》（送审稿）通过审查 [J],
4.多道瞬态面波技术方法在岩土工程勘察中的应用 [J], 王雄先
5.《页岩气田钻井井控安全技术规程》《页岩气井带压作业安全技术规程》两项标准送审稿审查会顺利召开 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
现代公路工程勘察中对多道瞬态面波技术的应用发表时间：2020-07-24T11:22:46.380Z 来源：《建筑实践》2020年3月7期作者：李弈橙丁浩[导读] 本文在对多道瞬态面波技术的特点以及多道瞬态面波技术在工程堪察中应摘要：本文在对多道瞬态面波技术的特点以及多道瞬态面波技术在工程堪察中应用的资料采集和处理方法进行分析基础上，结合实例，对现代公路工程堪察中对多道瞬态面波技术的应用进行研究，以供参考。
关键词：现代公路；工程堪察；多道瞬态面波技术；应用多道瞬态面波技术作为一种新兴技术，在工程堪察中具有较较为广泛的应用，并且由于其速度快、分层精度高，在实践应用中十分受欢迎。
多道瞬态面波技术主要是利用其技术的频散特性与传播速度，根据其在岩土地质中的物理力学性质变化，来实现堪察区域的有关工程地质特征判断。
现阶段，多道瞬态面波技术不仅在第四纪地层结构划分以及有关覆盖层厚度探查、基岩风化层界限、地基沉陷变形测试、滑坡调查等工程实践中有一定的应用，而且还可以利用多道瞬态面波检测中的面波速度对横波速度进行计算确认，从而在不需要打孔的情况即能对钻孔横波随着深度变化的曲线规律进行获取，促进其在工程堪察中的应用范围进一步扩大。
下文将对现代公路工程堪察中多道瞬态面波技术的具体应用进行研究，以供参考。
1多道瞬态面波技术及其特征分析结合工程堪察实践中对多道瞬态面波技术的具体应用情况，主要是通过多道瞬态面面波数据采集和处理系统实现的，该技术系统在具有以下特征和优势：1）多道瞬态面波技术进行工程堪察应用时，其震源属性为瞬态激振状态，与一般的稳定面波技术的震源属性存在较大的区别，它是通过落重或者是锤击、炸药等作为震源，从而在一定的频率范围内形成瑞雷波，以满足有关的工程堪察需求； 2）多道瞬态面波技术在工程堪察应用中，对面波记录的基本振型与高阶振型面波差异能够较好区分，从而为工程堪察中不同地质问题解决的不同振型面波合理选择和应用创造了较为有利的条件；3）多道瞬态面波技术进行工程堪察应用中，其多道面波接收的优点主要表现为具体检测中震源所产生的直达波、反射波与折射波、面波、声波在多道接收记录上能够根据波形时序关系进行有效识别，从而为有效面波的准确利用创造了更加有利的条件； 4）多道瞬态面波数据采集与处理系统在具体检测与堪察应用中，是通过地震作用进行12或者是24道等间距的多道接收方式排列布置，并且在具体布置过程中是以震源和第一道检波器之间的距离作为偏移距，同时利用“最佳窗口”技术实现排列检测和分析的，它与传统的瞬态面波技术之间存在一定的差异；5）多道瞬态面波技术进行工程堪察应用中，还能够针对同一点的原始记录采用不同类型波和不同处理方法进行自身校核实现，比如，可通过对浅层地震折射剖面的计算，对界面与速度进行确认等，从在和面波深度——速度的关系曲线对比中，实现综合利用与彼此相互校核分析。
多道瞬态面波勘察技术一、探查覆盖层厚度和地质分层勘察·点测方法：一般条件约半个小时实现1个点的地层勘察，轻便、环保、精度高。
既达到划分地层目的，又获得地层剪切波速度双重目的。
剪切波速度与钻探标贯击数N值建立关系，还可以用于地基承载力评价。
·剖面法：根据勘探点间距，采用面波排列移动方式，实现剖面勘探。
经过SWSmap 软件处理，自动进行拟层速度分层，输入测点坐标和成图比例，生成速度彩色剖面。
结合面波反演速度分层资料，绘制地层剖面图，若有钻探资料参数，则可选择对应图例，制作地质剖面图，达到地质评价目的。
二、基岩的垂直风化分带勘察适用于具有垂直风化特征的基岩进行风化分带勘察，例如花岗岩等火成岩及变质岩，沉积岩（灰岩除外）及变质岩。
三、浅埋隧道（公路、铁路、水工、城铁等）的岩土勘察采用面波剖面法进行隧道地质勘察四、地基基础加固效果检测通过检测地基基础加固前后面波速度的变化，达到评价地基基础加固效果的目的。
通过检测不同加固方案的面波资料对比，为优化地基加回方案提供资料。
五、路基（土坝、粘土心墙）压实度检测压实度检查以往采用环刀取土法或核磁密度法。
而采用面波法可以克服个点的孤立性，有利于评价压实的均匀性和连续性。
六、滑坡与边坡勘察滑坡、边坡是山岭重丘区建设的基本工程地质问题，采用常规钻探手段，往往破碎带和软弱带难于取样，造成判释困难。
面波方法获得面波速度反演成剪切波速度，介质剪切波速度是介质剪切模量的函数，。
因此通过非扰动的面波方法获得边坡或滑坡体中的低剪切模量带（即软弱层带）和探查滑动面形态是直接有效的方法。
为边坡和滑坡体的稳定计算和加固设计提供宝贵资料。
七、堤坝隐患检测TGP隧道地震预报系统与预报技术探讨利用瑞利波进行铁路路基稳定性检测的理论基础和应用隧道地质超前预报技术简介物探在公路工程勘察与检测中的应用瞬态面波法的数据采集处理系统及其应用实例SWS瞬态面波法与GR 810稳态面波法在日本的一次试验介绍唐港高速公路路基压实度无损检测报告瞬态瑞雷波勘探方法浅层地震反射方法及数据处理研究利用瑞利面波勘探技术确定地基承载力瑞雷面波法评价公路路基质量京广线提速路基稳定性检测报告京广线提速路基稳定性检测报告瑞雷波法在强夯地基检测中的应用高密度地震映像技术在密云水库安全加固工程中的应用微动面波勘探简介SWS瞬态面波勘察技术介绍瞬态多道瑞利波勘探技术的原理方法、仪器设备和应用实例SWS工程勘察与检测系统应用实例CSP处理系统与程序设计瞬态多道瑞利波勘探技术的原理方法、仪器设备和应用实例2005-10-15 点击：167 字体：大中小作者：李哲生(福建省建筑设计研究院)提要本文阐述了瞬态多道瑞利波勘探的原理和方法，提出了适用该方法的仪器和设备，并以工程为实例，介绍了这种方法在岩土工程勘察中的应用。
面波法检测实施细则引言概述：面波法是一种地震勘探方法，通过检测地下面波来获取地下结构信息。
在实施面波法检测时，需要遵循一定的细则和步骤，以确保检测结果准确可靠。
本文将介绍面波法检测的实施细则，帮助读者更好地了解这一地质勘探技术。
一、勘测前准备：1.1 确定勘测区域：在进行面波法检测前，需要确定勘测的区域范围，以便制定具体的勘测方案。
1.2 地质调查：进行地质调查，了解地下地质情况，为后续数据解释提供依据。
1.3 确定检测设备：选择适合的面波法检测设备，确保设备性能稳定可靠。
二、检测方案设计：2.1 布设检测线路：根据地质条件和勘测要求，设计合理的检测线路，保证覆盖面波传播范围。
2.2 设定检测参数：根据地质条件和勘测目的，设定合适的检测参数，如频率范围、检测距离等。
2.3 确定数据采集方式：确定数据采集方式，包括采集频率、采集时间等，以保证数据质量。
三、数据采集与处理：3.1 数据采集：按照设计好的检测方案，进行数据采集，保证数据的完整性和准确性。
3.2 数据处理：对采集到的数据进行处理，包括去噪、滤波等，提取面波信号。
3.3 数据解释：根据处理后的数据，进行面波信号解释，获取地下结构信息。
四、数据分析与成果展示：4.1 数据分析：对解释后的数据进行分析，提取地下结构特征，进行地质解释。
4.2 成果展示：将分析后的数据结果进行展示，包括地质剖面图、地质模型等，以便后续的地质工作。
4.3 结果评估：对展示的成果进行评估，验证面波法检测的有效性和准确性。
五、质量控制与报告编制：5.1 质量控制：在整个面波法检测过程中，要进行质量控制，确保数据的准确性和可靠性。
5.2 报告编制：根据检测结果和成果，编制面波法检测报告，详细描述勘测过程和结果。
5.3 结果应用：将面波法检测结果应用于工程实践中，指导地质勘探和工程设计。
总结：面波法检测是一种重要的地质勘探方法，通过遵循实施细则和步骤，可以获取准确可靠的地下结构信息。
多道瞬态面波技术方法在岩土工程勘察中的应用王雄先（湖南省地质矿产勘查开发局四一八队，湖南 娄底 ４１７０００）摘 要：瑞雷面波在岩土工程勘察中应用广泛，尤其是多道瞬态瑞雷波技术方法在工程项目前期场基础检测、地下空洞及掩埋物探测等方面效果显著。
本文首先分析了多道瞬态面波技术应用原理，其后就多道瞬态面波技术应用过程展开了细致阐述，最后围绕在工程岩土勘察案例加以分析，仅供类似工程提供参考。
关键词：多道瞬态面波技术；应用原理；建筑工程；岩土勘察；回填土中图分类号：Ｐ６３１．４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１８）０３－０２２９－２Application of Multichannel Transient Surface Wave Technique in geotechnical engineering investigationWANG Xiong-xian（４１８ ｔｅａｍ ｏｆ ｇｅｏｌｏｇｉｃａｌ ａｎｄ ｍｉｎｅｒａｌ ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ Ｂｕｒｅａｕ ｏｆ Ｈｕｎａｎ Ｐｒｏｖｉｎｃｅ，Ｌｏｕｄｉ ４１７０００，Ｃｈｉｎａ）Abstract: Ｒａｙｌｅｉｇｈ ｗａｖｅ ｉｓ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｇｅｏｔｅｃｈｎｉｃａｌ ｅｎｇｉｎｅｅｒｉｎｇ， ｅｓｐｅｃｉａｌｌｙ ｍａｎｙ ｐｒａｃｔｉｃｅ ｓｈｏｗｓ ｔｈａｔ ｔｒａｎｓｉｅｎｔ ｅｆｆｅｃｔ ｉｎ ｔｈｅ ｅａｒｌｙ ｓｔａｇｅ ｏｆ ｔｈｅ Ｓｗｉｓｓ Ｌｅｉｂｏ ｐｒｏｊｅｃｔ ｓｉｔｅ ｒｅｃｏｎｎａｉｓｓａｎｃｅ， ｄｅｔｅｃｔｉｏｎ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｃａｖｉｔｉｅｓ ａｎｄ ｂｕｒｉｅｄ ｏｂｊｅｃｔｓ ｄｅｔｅｃｔｉｏｎ ｓｉｇｎｉｆｉｃａｎｔｌｙ． Ｔｈｉｓ ｐａｐｅｒ ｆｉｒｓｔ ａｎａｌｙｚｅｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｐｒｉｎｃｉｐｌｅ ｏｆ ｍｕｌｔｉ－ｃｈａｎｎｅｌ ｔｒａｎｓｉｅｎｔ ｓｕｒｆａｃｅ ｗａｖｅ ｔｅｃｈｎｏｌｏｇｙ， ａｎｄ ｔｈｅｎ ｅｌａｂｏｒａｔｅｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆ ｍｕｌｔｉ－ｃｈａｎｎｅｌ ｔｒａｎｓｉｅｎｔ ｓｕｒｆａｃｅ ｗａｖｅ ｔｅｃｈｎｏｌｏｇｙ． Ｆｉｎａｌｌｙ， ｉｔ ａｎａｌｙｚｅｓ ｔｈｅ ｃａｓｅ ｏｆ ａ ｃｏｎｓｔｒｕｃｔｉｏｎ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｔｅｃｈｎｉｃａｌ ｉｎｖｅｓｔｉｇａｔｉｏｎ， ｉｎ ｏｒｄｅｒ ｔｏ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｓｉｍｉｌａｒ ｐｒｏｊｅｃｔｓ．Keywords: Ｍｕｌｔｉｃｈａｎｎｅｌ Ｔｒａｎｓｉｅｎｔ Ｓｕｒｆａｃｅ Ｗａｖｅ Ｔｅｃｈｎｏｌｏｇｙ；ａｐｐｌｉｃａｔｉｏｎ ｐｒｉｎｃｉｐｌｅ；ｃｏｎｓｔｒｕｃｔｉｏｎ ｅｎｇｉｎｅｅｒｉｎｇ；ｇｅｏｔｅｃｈｎｉｃａｌ ｒｅｃｏｎｎａｉｓｓａｎｃｅ；ｂａｃｋｆｉｌｌ ｓｏｉｌ在工程物探领域中，面波勘探方法有着不可替代的重要地位，20世纪50年代人们发现了瑞雷波在层状介质中传播时具有频散特性后，开始广泛地利用天然地震记录的瑞雷波来研究地球内部结构，90年代美国堪萨斯州地质调查提出的基于震动源的瞬态面波多道采集和分析方法（MASW，Multichannel Analysis of Surface Waves）是瑞雷波理论的一次突破性发展，使其从地震学领域扩展到了岩土工程及其它材料的无损测试应用领域，并得到了迅速的发展。
多道瞬态面波勘察规范4 总则4.1 应用条件1 勘察对象与周围介质应存在明显物性(速度)差异.2 勘察目标体尺寸,相对于埋藏深度应具有一定的规模.3 目标体的物性异常能从干扰背景中清晰分辨出.4 场地条件满足开展面波勘察的要求.5 面波勘察方法满足任务的目的要求.4.2 应用领域1探查覆盖层厚度，划分松散地层沉积层序；2 探查基岩埋深和基岩面起伏形态，划分基岩的风化带；3 探测构造破碎带；4 探测地下隐埋物体、古墓遗址、洞穴和采空区；5 探测地下非金属管道；6 探测滑坡体的滑坡带和滑坡面起伏形态；7 地基动力测试，地基加固效果检验、评价等。
4.3 应用能力普遍采用5-K变换法提取瑞雷面波、多道加权平均或直接从5-K域获取的频散曲线作为该排列的中心点处频散曲线，采用阻尼最小二乘法反演横波速度，从而降低了瑞雷波法探测的纵横向分辨率。
无法探测小规模和局部异常，难以满足高精度探测的要求。
5 工作设计5.1 工作任务5.1.1 应根据主管部门或委托方下达的任务书或有关合同（协议）明确工作任务与技术要求，确定项目负责人，编写设计书。
5.1.2 工作任务书内容应包含以下内容：1 工程名称、工程地点、工程编号及范围；2 要求提交的成果资料和期限；3 工作区的地形、地貌及地质概况；4 与任务有关的已知地质资料及地形图。
5.2 资料收集与踏勘5.2.1 现场探勘应包括以下内容：测区地形、地貌、交通及工作条件；核对已收集的地质、物化探及测绘资料；5.2.2 设计书编写之前应由项目负责人组织收集和分析工区有关资料，包括以下内容：1 场地的岩土工程勘察资料2 场地建（构）筑物的平面图等；3 场地及其临近的干扰震源；4 有关的地质、钻探、物探及其他技术资料5.3 方法有效性试验5.3.1 野外施测之前，必须进行方法的有效性试验工作；5.3.2 试验工作应根据测区具体的地质条件、地貌单元规定，每种条件下不少于1个试验面波点；5.3.3 试验点应布置在有代表性的地段上，与生产测线重合，并通过已知地质资料的地段、试验成果作为生产成果的一部分；5.3.4 试验工作遵循从简单到复杂、试验因素单一变化的原则。
5.4 测线与观测系统的选择5.4.1 应结合探测目的和已知资料，通过试验确定观测系统布置方式、采集参数和激发方式。
现场工作应符合下列规定：1 应视探测对象布置成测线或测网；多道接收时，测线应呈直线布置；2 应采用向前滚动观测方式，滚动点距应满足横向分辨率要求；3 测点间距应根据探测任务和现场条件确定，每条测线上不得少于3个测点。
5.4.2 观测系统以激振点分类可分为单端激振法和双端激振法；以排列移动方式分类可分为全排列移动、半排列移动和根据勘探点间距移动排列的方法。
根据勘察目的、要求、地形地质与地球物理条件应合理选用观测系统，并应符合下列要求：1 所选用的观测系统，应保证主要目的层的连续追踪；2 简单地质地形条件应采用单端激振法，复杂地质地形条件下应采用双端激振法。
5.5 设计书编写5.6 设计书审批6 仪器设备6.1主要仪器设备鉴于目前市场地震仪器类型较多,性能各异,多道瞬态面波勘探应使用多道数字地震仪器及垂直方向速度型检波器.6.2 仪器设备性能要求6.2.1仪器放大器的通道数不应少于12 通道。
采用的通道数应满足不同面波模态采集的要求；6.2.2仪器放大器的通频带应满足采集面波频率范围的要求，通频带低频端不宜高于0．5 Hz ，高频端不宜低于4000 Hz；6.2.3仪器放大器各通道的幅度和相位应一致：各频率点的幅度差在5 ％以内，相位差应不大于所用采样时间间隔的一半；6.2.4仪器采样时间间隔应满足不同面波周期的时间分辨，保证在最小周期内采样4至8 点；仪器采样时间长度应满足在距震源最远通道采集完面波最大周期的需要；6.2.5仪器动态范围不应低于120dB ，模数转换（A／D）的位数不宜小于16 位。
6.2.6用于多道瞬态面波采集的检波器应符合下列要求：1垂直方向的速度型检波器；2 检波器的自然频率应满足采集最大面波周期（相应于勘察深度）的需要，岩土工程勘察宜用自然频率不大于4．0 Hz 的低频检波器；3检波器之间的自然频率差不应大于0．1 Hz ，灵敏度和阻尼系数差别不应大于10 ％；4 检波器按竖直方向安插，应与地面（或被测介质表面）接触紧密。
6.2.7用于多道瞬态面波的震源应符合下列要求：1 根据任务目的的不同,选择符合要求的大锤、重锤或炸药震源激发；2 震源的选择需满足勘探所需的频率及激发能量的要求，同时需满足多次激发的一致性；6.3 地震仪的检查和检验6.4 仪器设备的使用和保养7 野外数据采集7.1 生产性试验7.1.1 现场正式工作前，应进行试验工作。
在地质地形条件复杂的工区，试验工作应充分，试验工作量宜控制在预计工作量的5％。
7.1.2 试验工作应包括下列主要内容：1 仪器设备系统的频响与幅度的一致性检查，应符合下列要求：1）仪器各道的一致性检查：将仪器输入端各道并联后接人信号源，采集与工作记录参数相同的记录并存储，利用软件分析频响与幅度的一致性；2）检波器的一致性检查：选择介质均匀的地点，将检波器密集地安插牢固，在大于10m外激振，采集面波记录并存储，利用软件分析频响与幅度的一致性；3）仪器通道和检波器的频响与幅度特性，在测深需要的频率范围内应符合一致性要求。
2 采集试验工作应符合下列要求：1）干扰波调查，在工区选择有代表性的地段进行干扰波调查，干扰波调查应通过展开排列采集的方式进行。
采集面波在时空域传播的特征，根据基阶面波发育的强势段确定偏移距离、排列长度和采集记录长度，一般展开排列长度应与勘察深度相当；2）检波器频率的选择应根据勘察深度要求，利用f ＝V R／λR 和H ≈1／2λR 估算选用的检波器频率,式中：f -检波器的频率；υR —地层面波速度；λR—波长；H —探测地层的深度；3 对现场实验记录进行频谱分析,在频带宽度满足勘探深度和分辨薄层的前提下确定最佳激振方式。
7.1.3 通过以上试验工作，确定满足勘察目的和精度要求的采集方案、采集参数和激振方式。
7.1.4在具有钻孔资料的场地宜在钻孔旁布置面波勘察点，取得对比资料。
7.2 测线(网)布置及工作量工作7.2.1 在地形较平坦的工区，测线布置可根据任务书布置，面波排列宜与测线相重合布置。
7.2.2 在地形起伏较大的工区，面波排列可不与测线重合，宜结合地形等高线取平坦段布置。
7.2.3 在滑坡体、泥石流等勘察项目中，测线布置宜沿主滑方向平行布置，适当布置横向联络线。
7.2.4 在岩溶、土洞或采空区勘察项目中，测线间距应小于被调查对象的尺寸，发现异常，在异常点（带）布置垂直测线，重点勘察项目可采取布置网格线的方案。
7.2.5 构造破碎带勘察，测线布置应与构造走向相垂直；古河床调查，测线应垂直古河床方向。
7.2.6 地基加固效果检验，应在加固前后采取测点、测线位置不变的原则。
7.2.7 面波排列的中点为面波勘探点，面波勘探点间距的布置应根据勘察阶段、场地地质地形条件的复杂性以及勘察目的和精度综合考虑。
7.2.8 面波排列方式应遵循以下要求：1 面波排列的长度不应小于勘探深度所需波长的二分之一；2 在场地存在固定噪声源的环境中工作，应使面波排列线的方向指向噪声源，并布置激振点与固定噪声源在面波排列的同侧，干扰震源波不得构成对面波排列线的大角度传播；3在地表存在沟坎及在建筑群中进行面波勘察时，面波排列线的布置应考虑规避非震源干扰波的影响。
7.3 陆域地震7.3.3 多道瞬态面波勘探7.3.3.1多道瞬态面波的接收应遵循下列原则：1 仪器应设置在全通状态，对定点仪器应设置各道增益一致；2 每道采样点数不少于1024点；视采集记录的长度要求，应保证各道基阶面波的采集需要；3 记录的近震源道不应出现削波，排列中不宜有坏道；4 排列方向的设计应视地形条件和规避干扰波的需要确定；采用线性等道间距排列方式，震源在检波器排列以外延长线上激发,长度应大于预期面波最大波长的一半（相应最大探测深度）；排列上的道间距应小于最小勘探深度所需波长的二分之一；5 检波器安置的位置应准确，根据场地条件采取放干扰或防漏电等必要措施；6 检波器应与地面（或被检测物表面）安置牢固，并使埋置条件一致；7 检波器与电缆连接应正确，防止漏电、短路或接触不良等故障。
7.3.3.2面波的激发应符合本规程第6.2.7 条的规定，并符合下列要求：1 面波的激发应根据勘察任务要求和工区条件合理选择震源；2 使用锤击震源、落重震源应在激振点敷设专用垫板。
专用垫板是硬材料，有利于激发高频波，专用垫板是软材料，有利于激发低频波；3 使用炸药震源时：炸药量要通过试验确定；炸药坑深度宜大于60cm 并压实；炸药记时应采用回线记时和内触发记时。
7.3.3.3采集工作结束后，应及时从仪器外传数据做好备份，以防数据丢失，同时做好现场采集班报表记录。
7.3.3.4每项工程应进行检查观测。
检查工作量不得少于总工作量的5 ％，检查记录与原记录波形应相似，频散曲线应一致。
7.3.3.5采集记录的文件宜按下列要求存贮：1 宜按工程名称或工程代号设置存贮文件的子目录；2 文件名由字符和数字组成，以字符表示线号，以数字表示测点顺序。
同测线上的文件名中的数字连续。
文件名中的后缀常用“．dat”，表示为原始采集记录。
7.6 质量监控7.7 原始资料验收和质量评价7.7.1 采集记录中的削波和通常地震勘查中的坏道，在多道瞬态面波勘察中应视为坏道。
7.7.2 采集记录的长度满足最大源检距基阶波采集的记录，为合格记录，否则为不合格记录。
7.7.3 采集记录中基阶波应为强势波，否则为不合格记录。
7.7.4 采集记录中相邻两道为坏道应视为不合格记录。
7.7.5 采集记录中坏道数大于使用道数10％的记录应为不合格记录。
7.7.6 发现不合格记录，应进行补测。
8 数据处理8.3 多道瞬态面波勘探8.3.1 资料整理应包括：绘制测线（点）平面布置图和编制测线（点）的高程表，面波数据资料的处理与解释。
8.3.2 绘制测线（点）平面布置图应根据实测点坐标，按要求的比例尺绘制。
8.3.3 面波数据资料处理应使用经过验证的方法和软件进行。
其主要功能应包括：面波数据资料预处理、生成面波频散曲线、频散曲线分层反演剪切波速度及确定层厚，利用面波频散曲线生成速度映像彩色剖面，并在此基础上绘制地质剖面图等。
8.3.4处理时应剔出明显畸变点、干扰点，并将全部数据按频率顺序排列。
8.3.5 建立地形高程文件、绘制面波速度映像剖面图和地质解释剖面图。
剖面图的比例尺应按勘察任务书的要求绘制。
8.3.6面波数据资料预处理后，应准确区分面波和体波正确绘制频散曲线即波速-频率曲线。
