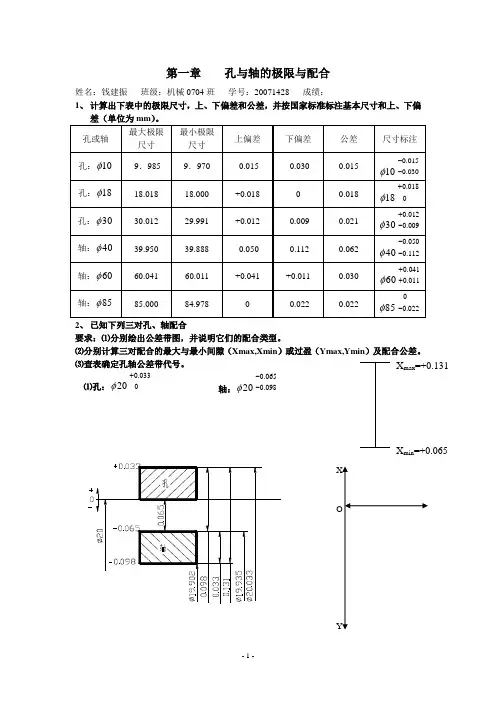

第一章孔与轴的极限与配合姓名：钱建振班级：机械0704班学号：20071428 成绩：1、计算出下表中的极限尺寸，上、下偏差和公差，并按国家标准标注基本尺寸和上、下偏差（单位为mm）。
要求：⑴分别绘出公差带图，并说明它们的配合类型。
⑵分别计算三对配合的最大与最小间隙（Xmax,Xmin）或过盈（⑶查表确定孔轴公差带代号。
⑴孔：20φ0033.0+轴：20φ098.0065.0--⑵孔：35φ018.0007.0-+ 轴：35φ01600. -孔、轴公差带图如下图（c ）所示，配合公差带图如图（d3、 下列配合中，查表1—8、表1—10和表1—11，确定孔与轴的公差和偏差，绘出公差带图，计算最大最小间隙或过盈以及配合公差，并指出他们属于哪种基准制和哪类配合。
（1）7850f H φ解：查表1—8得，IT 8≈0.039mm轴f 的基本偏差为上偏差es ，查表1—10得：es=-0.025mm 轴f7的下偏差ei ： ei=es-IT8=-0.025-0.039=-0.064mm 孔H8的下偏差EI ： EI=0mm孔H8的上偏差ES ： ES=EI+IT8=+0.039mm 公差带图见图（e ）：最大间隙： X max =+0.039-（-0.064）=0.103mm 最小间隙： X min =0-（-0.025）=0.025mm 配合公差： T f =0.103-0.025=0.078mm7850f H φ是采用基孔制配合，是间隙配合。
（2）6730h K φ解：查表1—8得，IT6≈0.013mm孔K 的基本偏差为上偏差ES ，查表1—11得：ES=-2+△，△=4μm ； 故， ES=-0.002+0.004=+0.002mm孔K7的下偏差EI ： EI=ES-IT6=+0.002-0.013=-0.011mm 轴h6的上偏差es ： es=0mm轴h6的下偏差ei ： ei=es-IT6=0-0.013=-0.013mm 公差带图见图（f ）： 最大间隙： X max =+0.002-（-0.013）=0.015mm 最小间隙： Y max =-0.011-0=-0.011mm （即最大过盈） 配合公差： T f =0.015-（-0.011）=0.026mm 6730h K φ是采用基轴制配合，是过渡配合。
第一章极限与配合练习题一．选择题1.关于孔和轴的概念，下列说法中错误的是（）A、圆柱形的内表面为孔，外表面为轴B、由截面呈矩形的四个内表面或外表面形成一个孔或一个轴C、从装配关系看，包容面为孔，被包容面为轴D、从加工过程看，切削过程中尺寸由小变大的为孔，由大变小的为轴答案：B2.公称尺寸是（）A.测量时得到的B.加工时得到的C.装配后得到的D.设计时给定的答案：D3. 实际偏差是（）。
A、设计时给定的；B、直接测量得到的；C、通过测量，计算得到的；D、最大极限尺寸与最小极限尺寸之代数差。
答案：C4. 关于偏差与公差之间的关系，下列说法正确的是（）。
A、实际偏差愈大，公差愈大；B、上偏差愈大，公差愈大；C、下偏差愈大，公差愈大；D、上下偏差之差的绝对值愈大，公差愈大。
答案：D5.下极限尺寸减其公称尺寸所得的代数差为（）A.上极限偏差B.下极限偏差C. 基本偏差D. 实际偏差答案：B6. 尺寸公差带图的零线表示（）。
A、最大极限尺寸；B、最小极限尺寸；C、公称尺寸；D、实际尺寸答案：C7. 基本偏差确定公差带的位置，一般情况下，基本偏差是（）。
A、上偏差；B、下偏差、C、实际偏差；D、上偏差或下偏差靠近零下的那个。
答案：D8.当孔的下极限尺寸与轴的上极限尺寸之差为正值时，此代数差称为（）A.最大间隙B. 最小间隙C.最大过盈D.最小过盈答案：B9.当孔的下极限尺寸与轴的上极限尺寸之差为负值时，此代数差称为（）A.最大间隙B. 最小间隙C.最大过盈D.最小过盈答案：C10.当孔的上极限偏差大于相配合的轴的下极限偏差时，此配合的性质是（）A. 间隙配合B.过度配合C. 过盈配合D.无法确定答案： D11.确定不在同一尺寸段的两尺寸的精确程度，是根据（）A.两个尺寸的公差数值的大小B. 两个尺寸的基本偏差C. 两个尺寸的公差等级D. 两个尺寸的实际偏差答案： C12.当孔的基本偏差为上极限偏差时，计算下极限偏差数值的计算公式为（）=EI+IT =ES-IT C. EI=ES+IT =es-IT答案：B13.公差带大小是由（）决定的。
第一章极限与配合§1－2 极限与配合的基本术语、定义一、填空题1. 零件装配后，其结合处形成包容与被包容的关系，凡统称为轴。
成。
3.4.5.6.7.8.10.11.12.13.14.二、判断题（ ）1. 孔、轴是指圆柱的内、外表面及由两平行平面或切面形成的包容面、被包容面。
（X）2. 某一零件的实际(组成)要素正好等于其公称尺寸，则该尺寸必然合格。
（√）3. 零件的实际(组成)要素位于给定的两个极限尺寸之间，则零件的尺寸合格。
（X）4.公称尺寸必然小于或等于上极限尺寸，而大于或等于下极限尺寸。
（√）5. 某尺寸的上极限偏差一定大于下极限偏差。
（X）6. 尺寸公差是零件尺寸允许的最大偏差。
（√）7. 合格尺寸的实际偏差一定在两极限偏差(即上极限偏差与下极限偏差)之间。
（X）8. 零件的公差可以为正值，也可以为负值或零。
（X）9. 在尺寸公差带图中，零线以上为上极限尺寸，零线以下为下极限尺寸。
（√）10. 相互配合的孔、轴，其公称尺寸必然相同。
（X）11. 间隙等于孔的尺寸减去相配合的轴的尺寸之差。
（X）12. 凡在配合中出现间隙的，其配合性质一定属于间隙配合。
（√）13. 在尺寸公差带图中，根据孔公差带和轴公差带的相对位置关系可以确定孔、轴的配合种类。
（√）14. 孔和轴的加工精度越高，则其配合精度就越高。
三、选择题1. 公称尺寸是( D )。
A．测量时得到的。
B. 加工时得到的。
C. 装配后得到的。
D. 设计时给定的。
2. 上极限尺寸与公称尺寸的关系是（ D ）。
A. 前者大于后者。
B. 前者小于后者。
C.前者等于后者。
D.两者之间的大小无法确定。
3. 实际偏差是（ B ）。
A. 设计时给定的。
B.加工时测量得到的。
C.上极限尺寸与下极限尺寸之差。
D.装配后得到的。
4. 尺寸合格的条件是（ C ）。
A.实际尺寸等于公称尺寸。
B.实际偏差在公差范围内。
C.实际偏差处于上、下极限偏差所限定的范围内。
