江苏省镇江市丹徒区九年级物理10月调研考试试题苏科版

  • 格式：doc
  • 大小：1.30 MB
  • 文档页数：10

学校：＿＿＿＿ 班级：＿＿＿＿＿ 姓名：＿＿＿＿＿＿＿ 学号：＿＿＿＿ 。

装。

订。

线。

勿。

答。

题。

2016-2017学年度第一学期10月学情调研九年级物理试题考试时间：100分钟 试卷满分：100分一．选择题（2×12=24） 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．图中正在使用的机械，属于费力杠杆的有2．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是A ．将左右两边的钩码均向外移动一格B ．在左右两边钩码的下方各加一个钩码，位置保持不变C ．将左右两边的钩码各去掉一个，位置保持不变D ．将左边的钩码向里移动一格，同时将右边钩码去掉一个并保持位置不变3．下图所示的几种情况中，人对物体做了功的是4．利用图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是A ． 静止的小车在拉力的作用下向前运动C ． 提着小桶在水平路上匀速前进 B ． 搬而未起D ． 运动员将杠铃举起后停留了3秒A. ①③B. ②③C. ①④D. ②④①钓鱼竿 ②羊角锤 ③筷子 ④核桃夹···A ．克服物体重力做的功是有用功B ．克服物体受地面摩擦力做的功是有用功C ．绳子自由端的拉力F 做的功是有用功D ．克服物体受地面摩擦力做的功是额外功5．一位同学用20s 从一楼走到三楼．他上楼时的功率可能是A ．1.5WB ．15WC ．150WD ．1500W6．用如图所示的几种简单机械提起相同重物G ，机械自重忽略，不考虑摩擦，则最大的力是7．所示，如图所示，张伟同学通过斜面用平行于斜面F =200N 的推力，将质量为30kg 的物体在5s 时间内匀速推到1m 高的平台上，斜面长s =2m ．（g 取10N/kg ）则A ．推力的功率为40WB ．克服摩擦力做功400 JC ．克服重力做的总功600JD ．斜面的机械效率为75%8．如图所示，杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为m 1、m 2的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO =BO ，不计杠杆重力，则m 1、m 2的关系为A ．m 1＞m 2B ．m 1＜m 2C ．m 1=m 2D ．无法判断9．如图，是小球从某高度处由静止下落h 过程的路程与时间关系图，物体第一秒重力做功为W 1，第一秒内的平均功率为P 1，物体第二秒重力做功为W 2，第二秒内的平均功率为P 2，则下列描述正确GF 4A B C DOl 2lGGF 3F 2GOl2l的是A ． W 1＞W 2 P 1＞P 2B ． W 1= W 2 P 1＞P 2C ． W 1= W 2 P 1＝P 2D ． W 1＜W 2 P 1＜P 210.如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s-t 关系图像如图乙所示。

两次对应的弹簧测力计示数分别为F 1、F 2，两次拉力的功率分别为P 1、P 2，下列判断正确的是A ．F 1＞F 2 P 1＞P 2B ．F 1＝F 2 P 1＞P 2C ．F 1＞F 2 P 1＝P 2D ．F 1＜F 2 P 1＜P 211.如图所示，某同学用重为10N 的动滑轮匀速提升重为60N 的物体．不计摩擦，则该同学所用拉力F 的可能值是A ．30NB ．35NC ．40ND ．70N12.如图，一质量分布均匀的16kg 铁球与轻杆AB 焊接于A 点后悬挂于竖直墙壁的B 点，轻杆的延长线过球心O ，轻杆的长度是铁球半径的三分之二。

要使铁球刚好离开墙壁，施加在铁球上的力至少为A ．27NB ．45NC ．60NFOA B13题图15题图16题图17题图D．96N二．填空题（1×21=21）13.利用定滑轮提起重物，沿着如图所示方向的F1、F2、F3来施力拉绳子时拉力大小的关系是F1______ F2______ F3(以上两空选填“＝”或“≠”)，这是因为F1、F2、F3的力臂________(选填“相等”或“不等”)14.小明用20N的水平推力，使重60N的木箱在水平面上匀速移动了5m，此过程推力做的功为J，木箱重力做的功为 J。

15.如图所示，搬运工人用滑轮将重为425N的重物匀速提升4m，所用拉力为250N，时间为20s.则此过程中有用功是 J，额外功是 J，拉力的功率是 W，滑轮的机械效率是．16.如图所示，用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重100N，滑轮重25N，绳重和摩擦不计．图甲中F甲= N，图乙装置的机械效率η乙= ，若在图甲、乙中再加挂一物体，甲的机械效率将，乙的机械效率将．17．如上图所示，有一重为1 0N的小球在水平桌面上滚动了1m滚出桌面， 0.5 s后落在离桌面边缘水平方向上2m的地面上。

若桌高0.8m，则小球在整个运动过程中，重力做了 J的功，其功率是 W.F乙乙甲F甲19题图18题图20题图21题图18.如图，轻杆OA 可绕O 点自由转动，用细线将15N 的重物挂在A 处，小林在B 处用竖直向上的拉力提住轻杆，OB 和BA 长度之比为3:5．下列问题中，轻杆始终在水平位置处于平衡．（1）此杠杆类型与 相同（选填“钓鱼竿”或“羊角锤”）；（2）拉力大小为 N ；（3）若仅增加物重，则拉力和物重之比为 ；19. 如图所示，把重力为600N 的物体匀速推到斜面顶端，斜面长为3m ，高为0.9m ，，若实际推力为300N ，如果斜面光滑需要的推力是 N ，物体收到的摩擦力是 N ，斜面的机械效率是 。

三．作图题（2×4=8）20.请画出门手柄受到的压力F 的力臂。

21.如图所示，某人在A 处提起物体，请在图中画出最省力的绳子绕法。

22.如图所示，有一个杠杆AOB ，可绕O 点自由转动，A 端吊着一个物体。

请画出使杠杆在图示位置静止时最小力F 的示意图及其力臂。

23.如图所示，请画出宣传牌所受重力G 的示意图，并画出以B 为支点宣传牌静止时所受的另一个力F 。

22题图24题图四．综合题：（6+7+8+8+8+10=47）24.用如图所示的装置做“探究杠杆的平衡条件”实验.（1）图甲情况下杠杆 （平衡/不平衡），实验开始时，杠杆的位置如图甲所示．为使杠杆在水平位置平衡，应将杠杆的平衡螺母向＿＿＿移动（选填“左”或“右”）.（2）如图乙所示，在刻度线“2”处挂2个钩码，在刻度线“4”处用调好的弹簧测力计竖直向下拉杠杆，让杠杆在水平位置平衡，目的是 。

弹簧测力计的示数为F 1.将弹簧测力计斜向左拉，杠杆在水平位置平衡时，其示数F 2 F 1（选填“＞”、“＝”或“＜”，下同）；再将弹簧测力计斜向右拉，杠杆在水平位置平衡时，其示数F 3 F 1.（3）得到实验结论后，利用图乙所示的装置，只借助杠杆上的刻度线，右端只使用弹簧测力计，左端只悬挂重物，若弹簧测力计的量程是0~2.5N ，当杠杆在水平位置平衡时，通过计算可知，悬挂的重物最重可达 N 。

25.在 “探究动滑轮的机械效率”时，某小组利用自重不同的两个动滑轮进行了如图17所示的三次测量，数据记录如下： 实验 序号钩码重/N动滑轮重/N拉力/N钩码上升的高度/m测力计移动的距离/m有用功/J 总功/J机械效率/%BOA23题图（1）完成表格中第3次数据（a ）（b ）（c ）处的计算，填在下面的横线上：（a ） ； （b ） ； （c ） ．（2）通过比较 两次实验数据（选填实验序号），可知动滑轮的机械效率与动滑轮的自重 （选填“有关” 或“无关”）．（3）小明认为“同一个机械，它的机械效率是一个定值”，通过比较 _ _ 两次实验数据（选填实验序号），可知他的观点是 的（选填“正确” 或“错误”）．26．用如图所示的滑轮组将重90N 的货物匀速提升1m 的过程中，所用拉力F =50N ．不计绳重及滑轮与轴之间的摩擦．（1）求上述过程中的有用功W 有用； （2）求上述过程中的总功W 总； （3）求滑轮组的机械效率η． （4）实验中动滑轮的重力27.小林要提起重800N 的物体，但是他的最大拉力只有300N ．于是，他找来了一些滑轮，想利用滑轮组提起这个重物(1) 已知每个滑轮重20N ，小昕想站在地上向下拉绳，他最好选择图中_____滑轮组来提起重物(选填“a”、“b” 或“c”) (2) 请在所选的图中画出正确的绕绳方法(3) 如果小林的实际拉力是280N ，求出所选滑轮组的机械效率 (4)根据第(3)问求出所选装置的摩擦阻力27.学完杠杆知识后，小明在综合实践活动中制作杆秤．他取一根质量均匀分布的圆木棒，测得木① 4 0.5 2.3 0.2 0.4 0.8 0.92 87.0 ② 4 0.9 2.5 0.2 0.4 0.8 1.0 80.0 ③60.53.30.20.4（a ）（b ）（c ）棒AB 长度为80cm ，质量为50g ；一质量为350g 的小盘和一个未知质量的螺母．（g 取10N/kg ）（1）小明用螺母作为秤砣，他用调节好的托盘天平去测量螺母的质量，平衡时砝码的质量及游码在标尺上的位置如图乙所示，则螺母的质量为＿＿g ．（2）如图甲所示，小明将小盘悬于棒的A 端，用细线在O 点提起木棒，木棒恰好水平平衡，则OA 为多长？（3）小明用该杆秤称某物体的质量，平衡时的情形如图丙所示，则该物体的质量有多大？29.从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题。

把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O 转动，腰背部复杂肌肉的等效拉力F 1作用在A 点,其实际作用方向与脊柱夹角为12º且保持不变。

搬箱子拉力F 2作用在肩关节B 点，在B 点挂一重物代替箱子。

用测力计沿F 1方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小。

接着，改变脊柱与水平面的夹角即改变杠杆与水平面的夹角α，多次实验得出结论。

（1）在丙图中画出F 2力臂L 2.（2）当α角增大时，L 2＿＿＿（变大/不变/变小）,F 1＿＿＿（变大/不变/变小）（3）如果考虑到人上半身的重力，那么腰背部肌肉的实际拉力将比丙图中F 1要＿＿＿（大/小）.1 0234510050螺母AOB小盘AO甲 乙 丙g gg（4）由以上分析可得，＿＿＿（甲/乙）图中的姿势比较正确.。

合集下载

2019-2020学年江苏省镇江市丹徒区宜城中学九年级(上)月考物理试卷(10月份)(附答案详解)

2019-2020学年江苏省镇江市丹徒区宜城中学九年级(上)月考物理试卷(10月份)(附答案详解)

2019-2020学年江苏省镇江市丹徒区宜城中学九年级（上）月考物理试卷（10月份）一、单选题（本大题共12小题，共24.0分）1.如图所示的生活用具中，使用时属于省力杠杆的是()A. 钢丝钳剪铁钉B. 食品夹子夹食品C. 钓鱼竿钓鱼D. 筷子夹菜2.在下列事例中没有力做功的是()A. 马拉车前进B. 人推车但车没移动C. 叉车举高货物D. 燃气推动火箭升空3.下列关于功率的说法中，正确的是()A. 物体做功越多，功率越大B. 物体做功时间越短，功率越大C. 物体做功越快，功率越大D. 物体做功时间越长，功率越大4.小明从一楼提10个普通鸡蛋送给三楼的张爷爷，小明对这些鸡蛋做功大约为()A. 0JB. 300JC. 30JD. 3J5.某实验小组分别用如图所示的甲乙两个滑轮组(每个滑轮重相同)匀速提起相同的重物，所用的拉力分别为F1和F2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是()A. F1>F2，η1=η2B. F1<F2，η1=η2C. F1<F2，η1>η2D. F1>F2，η1<η26.一个人先后用同样大小的力F将不同质量的物体分别在光滑水平面、粗糙水平面和粗糙斜面上沿力的方向移动相同的距离S(如图所示)，该力在这三个过程中所做的功分别为W1、W2、W3，关于它们之间的大小关系说法正确的是()A. W1<W2<W3B. W1<W2=W3C. W1=W2=W3D. W1=W2<W37.如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50g，若在A、B两处各加1个钩码，那么杠杆()A. 右边向下倾斜B. 左边向下倾斜C. 仍保持水平位置平衡D. 无法确定杠杆是否平衡8.如图所示，杠杆可绕O点转动，力F作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A拉到位置B的过程中，力F()A. 变大B. 变小C. 不变D. 先变大后变小9.下列关于滑轮的说法正确的是()A. 定滑轮可以省力B. 动滑轮可以改变力的方向C. 滑轮组可以省力也可以改变力的方向D. 滑轮组可以省功10.用20N的水平力，将重为5N的球抛出，球在水平地面上滚动了10m才停下来。

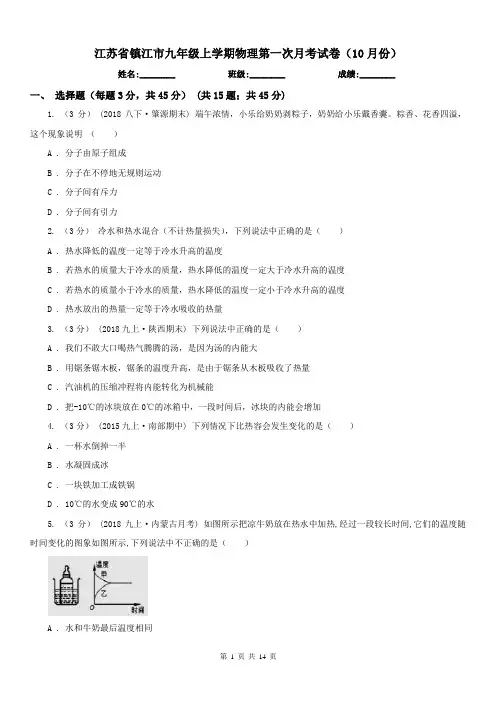

江苏省镇江市九年级上学期物理第一次月考试卷(10月份)

江苏省镇江市九年级上学期物理第一次月考试卷(10月份)

江苏省镇江市九年级上学期物理第一次月考试卷（10月份）姓名:________ 班级:________ 成绩:________一、选择题（每题3分，共45分） (共15题；共45分)1. （3分） (2018八下·肇源期末) 端午浓情，小乐给奶奶剥粽子，奶奶给小乐戴香囊。

粽香、花香四溢，这个现象说明（）A . 分子由原子组成B . 分子在不停地无规则运动C . 分子间有斥力D . 分子间有引力2. （3分）冷水和热水混合（不计热量损失），下列说法中正确的是（）A . 热水降低的温度一定等于冷水升高的温度B . 若热水的质量大于冷水的质量，热水降低的温度一定大于冷水升高的温度C . 若热水的质量小于冷水的质量，热水降低的温度一定小于冷水升高的温度D . 热水放出的热量一定等于冷水吸收的热量3. （3分） (2018九上·陕西期末) 下列说法中正确的是（）A . 我们不敢大口喝热气腾腾的汤，是因为汤的内能大B . 用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量C . 汽油机的压缩冲程将内能转化为机械能D . 把-10℃的冰块放在0℃的冰箱中，一段时间后，冰块的内能会增加4. （3分） (2015九上·南部期中) 下列情况下比热容会发生变化的是（）A . 一杯水倒掉一半B . 水凝固成冰C . 一块铁加工成铁锅D . 10℃的水变成90℃的水5. （3分） (2018九上·内蒙古月考) 如图所示把凉牛奶放在热水中加热,经过一段较长时间,它们的温度随时间变化的图象如图所示,下列说法中不正确的是（）A . 水和牛奶最后温度相同B . 水的温度变化比牛奶小C . 甲是水温度变化图象D . 牛奶温度变化比水慢6. （3分）下列说法中，正确的是（）A . 一桶水的温度升高了，一定是通过热传递的方式使它温度升高B . 热量总是从内能大的物体向内能小的物体传递C . 机械能为零的物体，内能一定为零D . 汽油机的压缩冲程，机械能转化为内能7. （3分） (2016九上·牡丹江期中) 如图所示，浙江大学的科学家制作出了一种新型防菌“纳米纸”，这种纸“油水不沾”，细菌也无法停留在上面．则下列相关说法中正确的是（）A . “纳米纸”的分子不可再分B . “纳米纸”的分子不能做无规则热运动C . “油水不沾”的原因是分子间无空隙D . 纳米纸上互相靠得很近的两滴水能自动结合成一滴是因为分子引力的缘故8. （3分） (2017九上·南涧期中) 关于热机的效率，下列说法中正确的是（）A . 热机做的有用功越多，效率一定越高B . 热机消耗的燃料越少，效率一定越高C . 热机做一定的有用功，消耗的燃料越少，效率一定越高D . 热机做功越快，效率一定越高9. （3分） (2018九上·东城期中) 关于燃料的热值，以下说法正确的是（）A . 燃料的热值与燃料的燃烧情况无关B . 容易燃烧的燃料，热值一定大C . 煤的热值大于干木柴的热值，燃烧煤放出的热量一定比燃烧干木柴放出的热量多D . 为了提高锅炉效率，要用热值高的燃料10. （3分）(2014·来宾) 下列图形是体育运动的瞬间，其中运用物理知识分析正确的是（）A . 体操运动员在手上涂防滑粉是为了减少摩擦B . 举重运动员举着杠铃原地不动，他对杠铃做了功C . 拉弯的弓将箭射出，是弓的弹性势能转化为箭的动能D . 跳高运动员将竿压弯，说明力可以改变物体的运动状态11. （3分）人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是（）A . 摩擦起电创造了电荷B . 自然界只存在正、负两种电荷C . 同种电荷相吸引，异种电荷相排斥D . 从静电现象认识到原子核是可分的12. （3分） (2017九上·南沙期末) 使用自动控制的楼道灯可以节约用电，它由两个开关控制，其中“光控开关”在天黑时闭合，天亮时断开；“声控开关”在有声音时闭合，无声音时断开．当在夜晚且有人走动发出声音时，电路才会接通，灯亮，下面四个电路图中合理的是（）A .B .C .D .13. （3分） (2016九上·滨州期中) 如图所示是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L 是冰箱内的照明灯，下列说法中正确的是（）A . 冰箱门打开时，S2是断开的，灯与电动机串联B . 冰箱门打开时，S1与S2闭合，灯与电动机并联C . 冰箱门关上时，灯自动熄灭，S1就自动断开D . 冰箱内温度降到设定温度时，S1就自动断开14. （3分）(2014·崇左) 某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．在图中所示的四个电路图中，符合上述要求的是（）A .B .C .D .15. （3分）关于电路的说法错误的是（）A . 电源是提供电能的装置B . 只有电路闭合时，电路中才可能有电流C . 电流沿着“正极——用电器——负极”的方向流动D . 用电器是将其他形式的能转化为电能的装置二、填空题（每空1分，共19分） (共9题；共20分)16. （1分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水是凉凉的，这是因为海水的________较大；沙子温度的升高，是通过________的方式改变内能的。

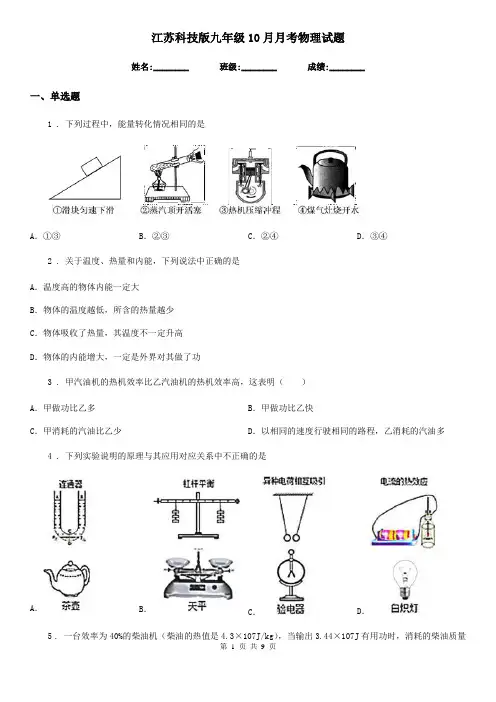

江苏科技版九年级10月月考物理试题
