2017中考江苏省镇江市物理(已解析)(含解析)

2017届镇江市近五年中考物理真题合试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．现有六种物品：铁钉、玻璃、铅笔芯、水银、橡胶棒、陶瓷片。

小明将它们分成两类，如下表所示。

则小明是按照物质的哪种物理属性进行分类的（）第一类第二类铁钉铅笔芯水银玻璃橡胶棒陶瓷片A．密度 B．磁性 C．硬度 D．导电性2．如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。

为了在A端得到清晰的像，要调整A、B间的距离，这时（）A．眼睛应对着B端向筒内观察，看看像是否清楚B．如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A与人间的距离C．应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚D．应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚.3．用t1表示太阳表面的温度，用t2表示点亮的白炽灯泡灯丝能达到的温度，用t3表示火柴火焰温度，（温度）从高到低正确的排列顺序应是A．t1＞t2＞t3B．t2＞t3＞t1C．t1＞t3＞t2 D.t3＞t1＞t24．如图所示，电源电压不变，当S1闭合，S2断开时，电流表示数I1＝0.6A当S1断开，S2闭合时，电流表示数I2＝1.2A当S1、S2都闭合时，电流表示数I与I1的关系是............ (）A．I＝I1B．I＝2I1C．I＝3I1D．I＝4I15．在如图所示的电路中，电源电压恒定，当S闭合后，滑片P向右滑动的过程中 ... （）A．电压表、电流表的示数均增大B．电压表、电流表的示数均减小C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大6．光在同种均匀介质中是沿直线传播的，小红真不明白在光纤通信中，光信号是怎样经过漫长而又曲折的线路，从一端传到另一端的呢?后来通过“探究光纤怎样传输光信号”的活动中，她终于明白了光信号在光纤中 ................................................................................. （ ）A ．是靠光纤壁不断地反射而向前传播B ．就像电流沿弯曲导线那样传播C ．就像水流沿弯曲水管流动那样传播D ．是靠光纤壁不断地折射而向前传播7．对于磁场和磁感线，下列说法中错误．．的是 ............................................................... （ ） A ．磁场的基本性质是对放入其中的磁体产生磁力的作用B ．磁场看不见摸不着，但我们可以借助小磁针的偏转和指向来判断C ．磁感线是磁体周围空间实际存在的曲线D ．在磁体的外部，磁感线都是从磁体的北极出发回到南极8．由速度公式v ＝s t，可得正确的说法是: （ ） A ．物体的速度与路程成正比，而与时间成反比;B ．物体的速度等于单位时间内所通过的路程C ．物体的速度只与路程有关，路程越大，速度越大D ．物体的速度只与时间有关，时间越小，速度越大9．如图所示，一物体先沿着粗糙的水平面以v 1的速度做匀速直线运动，运动到光滑的水平冰面后，仍沿着原方向做匀速直线运动，速度为v 2则 ....................................................... （ ）A ．v 1一定大于v 2B ．v 1一定大于v 2C ．v 1＝v 2D ．无法确 10．如图所示，在三个相同的容器中装有质量相同的水，将木块A 、金属块B 按不同的方式放入水中，待A 、B 静止时，三个容器中木块下表面所受的压强相比较，正确的是 .. （ ）A ．p 甲＞p 乙＞p 丙B ．p 甲＝p 乙＞p 丙C ．p 甲＜p 乙＝p 丙D ．p 甲＝p 乙＝p 丙 11．湘西猛洞河漂流途中经过一处瀑布，瀑布落在身上时，会让人感到有点痛。

镇江市初中毕业升学考试物理试卷注意事项：1．考试时间为100分钟，试卷满分为100分，本试卷共6页．2．用蓝色或黑色的钢笔或圆珠笔直接答在试卷上(作图和设计电路图可用铅笔)．3．答卷前请将密封线内的项目填写清楚．一、选择：本题共15小题，每小题2分，共30分．在每小题给出的四个选项中，只有一个选项符合题意．请把所选答案的序号填人括号内．1．下列记录结果中，哪一个长度的单位应该是厘米A．一支铅笔的长度约为18 B．教室的宽度约为60C．小明的身高约为1．68 D．一张物理试卷的厚度约为702．现代社会，人们越来越关注能源问题，下列能源属于可再生能源的是A．煤B．石油C．风能D．天然气3．以下电路图与右边的实物图一致的是（）4．人眼的晶状体相当于凸透镜，当人观察物体时，物体在视网膜上所成的像是（）A．正立、缩小的虚像B．正立、缩小的实像C．倒立、缩小的虚像D．倒立、缩小的实像5．镇江山清水秀，文化底蕴丰厚，以下描绘能说明分子在作无规则运动的是A．塔影湖，湖面波光闪烁B．南山林，林中雾霭弥漫C．恒顺醋，醋香阵阵扑鼻D．锅盖面，面汤上下翻滚6．一辆汽车停在水平路面上，汽车与路面之间的相互作用力为A．汽车的重力和路面对汽车的支持力B．路面对汽车的支持力和汽车对路面的压力C．汽车的重力和汽车对路面的压力D．以上说法均不对7．如图为2008年北京奥运会标志性场馆之一“水立方”，其建筑设计充分体现了“绿色奥运”的理念，是中国建筑节能环保的典范．下列对其屋面的部分设计解释不正确的是( )A．在屋面上设计临时悬挂的隔噪网，可以减弱降雨时雨滴声造成的噪音B．屋顶上设立多个自然排风机，能让建筑空间中的热量散发出去C．采用ETFE膜结构屋面能保证场馆白天大部分时间采用自然光，是因为其透光性好D．游泳池消耗的水大部分能从室内屋顶收集并反复使用，这是利用水的升华和液化形成的水循环8．下列关于电磁现象的说法中，正确的是( )A．通电导体在磁场中受力的方向只与电流方向有关B．光纤不导电，不会产生电磁感应现象，所以光纤通信不会受外界电磁场的干扰C．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流D．电磁铁的磁性强弱只与线圈中的电流大小有关9．汽车在平直公路上匀速行驶，下面四个图象中能正确表示汽车速度与时间关系的是( )11、物理知识与人们的衣食住行息息相关，以下说法不正确的是( )A．晾衣服时要放在通风处是为了加快水分的蒸发B．用高压锅煮食物更容易熟是因为锅内液面上方气压大，液体沸点低的缘故c．睡席梦思床垫较舒服是由于人受到的压强较小D．骑自行车下坡时不用力蹬也越来越快，是由于重力势能转化为动能12、如图所示，杠杆AOB的A端挂重为G。

2017年镇江市中考物理试卷高难度提升 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．妙趣横生的动物世界蕴涵着丰富的物理知识。

人们受动物的启示，依据相同的物理原理制造出许多先进的工具和设备，下列是一组对应关系：①根据鸟利用翅膀获得升力在空中翱翔，人们制造出飞机；②根据蝙蝠利用超声在夜间正常飞行，人们制造出红外线夜视仪；③根据鱼改变浮力和重力的关系在水中自由浮沉，人们制造出潜水艇；④根据狗利用灵敏的嗅觉跟踪定位，人们制造出GPS 全球卫星定位系统。

其中正确的是 ..................................................................................................................... （ ）A ．①②B ．②④C ．②③D ．①③2．下列现象中能说明分子在不停地做无规则运动的是（ ）。

A ．久打扫房间时灰尘飞扬B ．水从高处流向低处C ．放在空气中的铁器过一段时间生锈了D ．在一杯水中放些盐，一会儿整杯水变咸了3．如果用600牛的力能将一个物体沿竖直方向匀速拉升，那么要将这个物体沿竖直方向匀速放下(不计空气阻力)所需要的作用力是:A ．小于600牛，向上施力;B ．等于600牛，向下施力;C ．小于600牛，向下施力;D ．等于600牛，向上施力. 4．木块A 紧贴在墙上竖直向下做匀速运动，F 为加给它的水平力，下列说法修正确的是:（ ）A ．F 和木块的重力是一对平衡力;B ．木块的重力和它受到的摩擦力是一对平衡力;C ．若减小F ，则木块还有可能做匀速运动;D ．木块对墙的压力和墙对木块的弹力是一对平衡力.5．在食用油、酱油、白酒和水这几种常见液体中，密度最大的是 ....................（ ）A ．食用油B ．酱油C ．白酒D ．水6．密度公式ρ＝m V 可以变换成m ＝ρV 和V ＝m ρ。

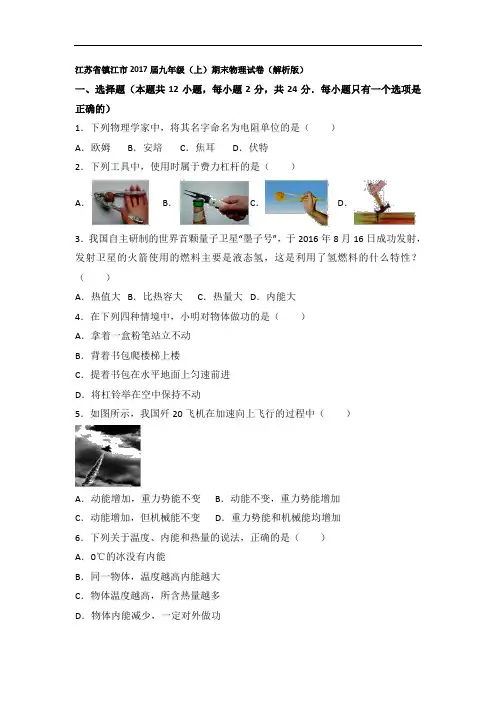

江苏省镇江市2017届九年级（上）期末物理试卷（解析版）一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个选项是正确的）1．下列物理学家中，将其名字命名为电阻单位的是（）A．欧姆B．安培C．焦耳D．伏特2．下列工具中，使用时属于费力杠杆的是（）A．B．C．D．3．我国自主研制的世界首颗量子卫星“墨子号”，于2016年8月16日成功发射，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的什么特性？（）A．热值大B．比热容大C．热量大D．内能大4．在下列四种情境中，小明对物体做功的是（）A．拿着一盒粉笔站立不动B．背着书包爬楼梯上楼C．提着书包在水平地面上匀速前进D．将杠铃举在空中保持不动5．如图所示，我国歼20飞机在加速向上飞行的过程中（）A．动能增加，重力势能不变B．动能不变，重力势能增加C．动能增加，但机械能不变D．重力势能和机械能均增加6．下列关于温度、内能和热量的说法，正确的是（）A．0℃的冰没有内能B．同一物体，温度越高内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功7．为保障安全，微波炉设置了双重开关﹣﹣门控开关S1和启动控制开关S2．当微波炉的门打开时，门控开关S1断开，此时即使S2闭合，微波炉也不会工作，则符合要求的电路是（）A． B． C． D．8．小芳在探究杠杆平衡条件的实验中，先调节杠杆在水平位置平衡．杠杆上每格长度相等，杆上A、B、C、D的位置如图所示．当在A处挂3个钩码时，下列操作能使杠杆在水平位置平衡的是（）A．在B点处挂5个钩码B．在C点处挂3个钩码C．若挂2个钩码，则悬挂点必在C、D之间D．若挂4个钩码，则悬挂点必在O、B之间9．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是（）A．B．C．D．10．如图1所示，长2m的粗细均匀的光滑杆可绕O点自由转动．用竖直向上的拉力F拉着套在杆上的轻质环缓慢向右移动的过程中，杆始终处于水平状态，拉力F的大小与滑环离开O点的距离S的关系如图2所示．则杆重G 和图象中S0的值分别是（）A．G=500N，S0=0.1m B．G=200N，S0=0.1mC．G=20N，S0=0.2m D．G=10N，S0=0.2m11．如图所示，R为定值电阻，闭合开关S，电路连接正确且正常工作．若此时灯泡L被短路，则下列判断正确的是（）A．电压表示数变小B．电流表示数变小C．灯泡将会因为电流过大而烧坏D．电压表和电流表的示数的比值不变12．小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2＜R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（）A．B．C．D．二、填空题（本题共9小题，每空1分，共28分）13．木块重15N，在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为J，功率为W；此过程中重力对木块做功为J．14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为Ω；当两端电压为6V时，通过它的电流是A；当两端不加电压时，它的阻值是Ω．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为kg，这是通过的方式改变了水的内能，这些热量103J/（kg•℃），q酒=3和完全燃烧kg的酒精所放出的热量相当．【c水=4.2××107J/kg】16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为Ω．现将该灯泡接在9V的电源上，为使其正常发光，应联一个Ω的定值电阻．17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图所示的演示实验；图表示汽油机正处于压缩冲程，在此冲程中，汽油机将能转化为能．18．小明用两套与图示完全相同的装置，分别在器皿中放入质量相等的燃料甲、乙，点燃后分别对100g的水加热．燃烧相同时间后，用甲、乙加热后的水温分别升高了10℃和4℃．则用甲、乙分别加热的水吸收的热量之比为，此时（选填“能”或“不能”）比较甲、乙燃料的热值大小，你认为其中的原因可能是（写出一条即可）．19．题图所示，工人师傅用动滑轮把重40N的物体匀速竖直提升2m，所用拉力为25N，此过程拉力做的功为J，动滑轮的机械效率为%．用动滑轮提升物体能省力是因为动滑轮实质上是杠杆．20．通过两电阻A和B的电流与其两端电压的关系如图所示，则A的电阻为Ω，若将A和B并联接在电压为2V的电路中，通过B的电流为A；若将A 和B串联接在电压为4.5V的电路中，则电阻A两端的电压为V．21．质量为3kg的清洁机器人在水平地面上匀速运动时，所受水平推力与速度的关系如图乙所示，g取10N/kg．在150N的水平推力作用下，该机器人在水平地面上匀速运动10s的过程中，所受阻力大小为N，推力所做功为J；当该机器人在水平地面上以0.6m/s的速度匀速运动时水平推力的功率是W．三、解答题（本题共9小题，共48分．）22．如图所示，用螺丝起撬图钉，请用小黑点标出支点O，并画出动力F的力臂；23．图空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路；24．完成图中电路连接，要求两灯并联、开关控制整个电路且电流表测量干路总电流；25．某同学为了探究物体动能的大小与哪些因素有关，进行了图示场景的实验探究．（1）图所示实验场景1、2可用来探究动能与的关系，应保持小球的不变，由实验结果得出的实验结论是；（2）该同学利用实验场景3、4来探究动能与质量的关系，请指出他在实验过程中的操作错误之处：；（3）在此实验中，利用木块被碰撞后移动的来比较物体的动能大小．下列实验中也用到此种方法的是（单选，请填写选项前的序号）．①比较质量相同的不同燃料燃烧时放出的热量②探究通过导体的电流与电压、电阻的关系③探究杠杆的平衡条件．26．在“探究导体电阻与长度和横截面积的关系”实验中，小军所利用的实验电路和合金丝的规格如图甲和下表所示．（1）请在图甲中将实物电路图连接完整；（2）要探究合金丝电阻与长度的关系，应选择a和合金丝进行实验；若选择b、c两根合金丝来探究电阻与横截面积的关系，则合金丝c的长度应为；（3）若某次测得电流表和电压表的示数分别为0.3A和1.8V，则合金丝电阻为Ω；（4）为完成上述实验探究，小明设计了另一个如图乙所示的实验电路．用图中已知器材，在不改变电路连接方式的前提下，他只需增加一个器材，也能完成上述实验，则该器材是（选填“电压表”或“电流表”），你在实验中使用该器材的具体做法是．27．在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0﹣0.6A），电压表（0﹣15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）．（1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最端；（2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中（填写器材名）发生了（选填“短路”或“断路”）故障；（3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为A；（4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是，其原因是；（5）小明根据实验数据画出图丙所示图象，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成；（6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是．28．如图所示，小强利用滑轮组在4s内将重100N的货物匀速提升2m，所用拉力F=60N．不计绳重及滑轮与轴之间的摩擦．求（1）动滑轮所受的重力G；（2）小强做功的功率P；（3）滑轮组的机械效率η．29．利用如图甲所示电路，小华通过在电压表表盘刻度处标上对应的温度值，就可以将它改装成一个简易测量温度的电路．已知电源电压恒为4V，电压表量程为0﹣3V，R0是电阻箱（0﹣999Ω），R1为一只热敏电阻，它的阻值随所测温度变化的关系图象如图乙所示．现将R0调至250Ω：（1）当环境温度为20℃时，求电路中的电流I；（2）请在丙图中电压表表盘上对应刻度处上方标注区内标上“60”，并通过计算说明；（3）为使此电路能测量的最高温度为100℃，则应将电阻箱R0调至多大？30．如图所示，电源电压恒为18V，虚线框内a、b两点间有两个定值电阻R1、R2（图中未画出），它们的连接方式未知．已知R1=8Ω，电压表量程为0﹣15V，电流表量程为0﹣0.6A，滑动变阻器R的规格为“50Ω，0.5A”，R2阻值未知．闭合开关，调节滑动变阻器，当电压表的示数为6V时，电流表示数为0.25A．（1）求R2的阻值，并在虚线框内将电路连接完整；（2）求此时滑动变阻器R接入电路中的阻值；（3）为保证电路安全，求滑动变阻器R允许接入电路中的阻值范围．2016-2017学年江苏省镇江市九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个选项是正确的）1．下列物理学家中，将其名字命名为电阻单位的是（）A．欧姆B．安培C．焦耳D．伏特【考点】电阻．【分析】电阻的单位是欧姆，是为了纪念德国物理学家欧姆，所以用他的名字来作为电阻的单位．【解答】解：欧姆是电阻的单位，安培是电流的单位，焦耳是电功和电能的单位，伏特是电压的单位．故选A．2．下列工具中，使用时属于费力杠杆的是（）A．B．C．D．【考点】杠杆的分类．【分析】结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：A、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故A 错误；B、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；C、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C正确；D、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误．故选C．3．我国自主研制的世界首颗量子卫星“墨子号”，于2016年8月16日成功发射，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的什么特性？（）A．热值大B．比热容大C．热量大D．内能大【考点】燃料的热值．【分析】热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小．【解答】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量，故A正确．故选A．4．在下列四种情境中，小明对物体做功的是（）A．拿着一盒粉笔站立不动B．背着书包爬楼梯上楼C．提着书包在水平地面上匀速前进D．将杠铃举在空中保持不动【考点】力是否做功的判断．【分析】做功的两个必要的因素：一是作用在物体上的力；二是物体在力的方向上通过的距离．据此分析判断．【解答】解：A、拿着一盒粉笔站立不动，有力，但没有距离，不做功，故A错误；B、背着书包爬楼梯上楼，需要克服书包的重力做功，故B正确；C、提书包施力的方向是竖直向上，书包的移动方向为水平方向，虽然书包受力了，也移动了距离，但是没有在力的方向上移动一段距离，所以没有对书包做功，故C错误；D、对杠铃施力，但没有移动距离，所以没有对杠铃做功，故D错误．故选B．5．如图所示，我国歼20飞机在加速向上飞行的过程中（）A．动能增加，重力势能不变B．动能不变，重力势能增加C．动能增加，但机械能不变D．重力势能和机械能均增加【考点】动能和势能的大小变化．【分析】影响动能的因素有物体质量和速度；影响重力势能的因素有质量和高度；机械能是动能和势能的总和．【解答】解：在歼20飞机加速向上运动的过程中，飞机的总质量不变，速度增大，其动能增大；高度升高，重力势能增大，机械能是动能和势能的总和，故机械能总量增大．故ABC错误，D正确．故选D．6．下列关于温度、内能和热量的说法，正确的是（）A．0℃的冰没有内能B．同一物体，温度越高内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功【考点】温度、热量与内能的关系．【分析】要解答本题需掌握：（1）一切物体都具有内能；（2）内能与物体的质量、温度、状态等因素有关；（3）描述热量的物理术语；（4）改变物体内能的两种方法是等效的．【解答】解：A、一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能，故A错误；B、同一物体，温度越高，内能越大，故B正确；C、热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有表示，故C 错误；D、改变物体内能的方法有：做功和热传递，物体内能减少，可能是对外做功，也可能是散失了热量，故D错误．故选B．7．为保障安全，微波炉设置了双重开关﹣﹣门控开关S1和启动控制开关S2．当微波炉的门打开时，门控开关S1断开，此时即使S2闭合，微波炉也不会工作，则符合要求的电路是（）A． B． C． D．【考点】串、并联电路的设计．【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电机的连接方式，然后分析电路图答题．【解答】解：由题意可知，只有开关S1、S2都闭合后，电机才开始工作，说明两开关相互影响，一个开关不能单独控制电机，两开关是串联的，两开关、电机与电源组成串联电路，由图示电路图可知，B正确．故选B．8．小芳在探究杠杆平衡条件的实验中，先调节杠杆在水平位置平衡．杠杆上每格长度相等，杆上A、B、C、D的位置如图所示．当在A处挂3个钩码时，下列操作能使杠杆在水平位置平衡的是（）A．在B点处挂5个钩码B．在C点处挂3个钩码C．若挂2个钩码，则悬挂点必在C、D之间D．若挂4个钩码，则悬挂点必在O、B之间【考点】杠杆的平衡条件．【分析】杠杆是否平衡，取决于两边力和力臂的乘积是否相等，若F1L1=F2L2，杠杆平衡；若F1L1≠F2L2，杠杆就不平衡．【解答】解：设每个钩码重力为G，每个小格长度为L，则支点左侧力与力臂的积为：3G×3L=9GL；A、在B点挂5个钩码时，杠杆右侧力与力臂的积为：5G×2L=10GL＞9GL，杠杆不能平衡，故A错误；B、在C点挂3个钩码时，杠杆右侧力与力臂的积为：3G×4L=12GL＞9GL，杠杆不能平衡，故B错误；C、若挂2个钩码时，杠杆平衡时，杠杆右侧力与力臂的积为：2G×nL=9GL，解得n=4.5，则悬挂点必在C、D之间，故C正确；D、若挂4个钩码时，杠杆平衡时，杠杆右侧力与力臂的积为：4G×n′L=9GL，解得n′=2.25，则悬挂点必在B、C之间，故D错误．故选C．9．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是（）A．B．C．D．【考点】电路的动态分析；欧姆定律的应用．【分析】（1）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0的电流不变，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知通过压敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化，然后分析电流表的位置进行判断；（2）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知压敏电阻两端的电压变化，然后分析电压表的位置进行判断．【解答】解：AB、由图知，定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，所以，压力变化时，通过R0的电流不变；因压敏电阻的阻值随所受压力的增大而减小，所以，压力增大时，压敏电阻的阻值减小，由I=可知，通过压敏电阻的电流增大；因并联电路中干路电流等于各支路电流之和，所以，干路电流增大，A选项中电流表位于干路，B选项中电流表位于压敏电阻的支路，电流表的示数均增大，故AB不符合题意；CD、定值电阻R0与压敏电阻串联，因压敏电阻的阻值随所受压力的增大而减小，所以，压力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压减小，C选项中电压表并联在R0两端，其示数增大；D选项中电压表并联在压敏电阻两端其示数减小，故C不符合题意、D符合题意．故选D．10．如图1所示，长2m的粗细均匀的光滑杆可绕O点自由转动．用竖直向上的拉力F拉着套在杆上的轻质环缓慢向右移动的过程中，杆始终处于水平状态，拉力F的大小与滑环离开O点的距离S的关系如图2所示．则杆重G 和图象中S0的值分别是（）A．G=500N，S0=0.1m B．G=200N，S0=0.1mC．G=20N，S0=0.2m D．G=10N，S0=0.2m【考点】杠杆的平衡条件．【分析】杠杆是粗细均匀的一只金属杆，重心在杠杆的中点，由图象求出拉力作用点到O点的距离与对应的拉力大小，然后由杠杆平衡条件求出杆的重力和图象中S0的值．【解答】解：粗细均匀的光滑杆，其重心在它的几何中心，则重力的力臂为杆长的一半，L G=1m；由图象可知，F1=10N时，拉力的力臂L1=2m，由杠杆平衡条件可得G×L G=F1×L1，即：G×1m=10N×2m，则杆重G=20N；由图象可知，F=100N时，拉力的力臂为S0，由杠杆平衡条件得G×L G=F×S0，即：20N×1m=100N×S0，则S0=0.2m．故选C．11．如图所示，R为定值电阻，闭合开关S，电路连接正确且正常工作．若此时灯泡L被短路，则下列判断正确的是（）A．电压表示数变小B．电流表示数变小C．灯泡将会因为电流过大而烧坏D．电压表和电流表的示数的比值不变【考点】电路的动态分析．【分析】由电路图可知，灯泡与定值电阻串联，电压表测量R两端的电压，电流表测电路中的电流；灯泡被短路，在灯泡相当于导线．【解答】解：由电路图可知，灯泡与定值电阻串联，电压表测量R两端的电压，电流表测电路中的电流；A、灯泡被短路，此时只有定值电路接入电路中，电压表测量的是电源电压，故电压表示数变大，故A错误；B、灯泡被短路，电路的总电阻减小，故电流变大，即电流表示数变大，故B错误；C、灯泡被短路，则没有电流流过灯泡，灯泡不会损坏，故C错误；D、由欧姆定律可知，电压表和电流表的示数的比值为电阻R的阻值，该比值保持不变，故D正确．故选：D．12．小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2＜R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（）A．B．C．D．【考点】串联电路的电流规律；并联电路的电流规律．【分析】（1）串联电路中，各处电流相等；并联电路中，干路电流等于各支路电流之和；（2）电阻并联时，两端电压相等，电阻大的支路通过的电流小．【解答】解：A、该电路为串联电路，三个电流表的示数应该相等，不符合题意．B、R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2，所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意．C、R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3，所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意．D、R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3，所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意．故选D．二、填空题（本题共9小题，每空1分，共28分）13．木块重15N，在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为10J，功率为1W；此过程中重力对木块做功为0J．【考点】功的计算；功率的计算．【分析】（1）；知道拉力大小和物体在拉力方向上移动的距离，利用W=Fs求拉力所做的功；（2）知道做功时间，再利用P=求拉力的功率；（3）做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离；据此确定重力是否做功，若做功，利用W=Gh计算．【解答】解：（1）拉力做的功：W=Fs=5N×2m=10J，（2）拉力做功功率：P===1W；（3）物体在水平方向移动，重力方向竖直向下，物体在重力的方向上没有移动距离，所以重力不做功，即重力做功为0J．故答案为：10；1；0．14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为30Ω；当两端电压为6V时，通过它的电流是0.2A；当两端不加电压时，它的阻值是30Ω．【考点】欧姆定律的变形公式．【分析】已知电阻两端电压和通过的电流，根据R=求导体电阻，电阻是导体本身的一种属性，其大小与两端电压和通过的电流无关．【解答】解：由题可知，当导体两端电压U=4.5V时，其电流I=0.15A，根据欧姆定律可知，电阻R的阻值：R===30Ω，电阻是导体本身的一种属性，导体两端电压和通过的电流改变时，其阻值不变；当U1=6V时，通过电阻的电流：I1===0.2A；当两端不加电压时，其阻值不变，仍为30Ω．故答案为：30；0.2；30．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为100kg，这是通过热传递的方式改变了水的内能，103J/这些热量和完全燃烧0.7kg的酒精所放出的热量相当．【c水=4.2×107J/kg】（kg•℃），q酒=3×【考点】太阳能热水器中的热量计算．【分析】（1）根据热量公式Q=cm△t求水的质量；（2）改变物体内能的方式有两种：做功与热传递；（3）根据水吸收的热量、酒精的热值，可以求出酒精的质量．t得，【解答】解：由Q吸=cm△水的质量：m===100kg；太阳能是通过热传递的方式改变了水的内能；由Q放=mq得，===0.7kg．释放这些热量需要燃烧酒精的质量：m酒精=故答案为：100；热传递；0.7．16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为15Ω．现将该灯泡接在9V的电源上，为使其正常发光，应串联一个3Ω的定值电阻．【考点】欧姆定律的应用．【分析】知道灯泡正常发光时的电压和电流，根据欧姆定律求出正常发光时的电阻；电源的电压大于灯泡正常发光时的电压时，要使灯泡正常发光应串联一个电阻分压，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值．【解答】解：灯泡正常发光时的电压U L=6V，通过的电流I L=0.4A，由I=可得，灯泡正常发光时的电阻：R L===15Ω；因电源电压U=9V大于灯泡正常发光时的电压U L=6V，所以，要使灯泡正常发光，应串联一个电阻R分压，因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压：U R=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，串联电阻的阻值：R====7.5Ω．故答案为：15；串；7.5．17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图甲所示的演示实验；图丙表示汽油机正处于压缩冲程，在此冲程中，汽油机将机械能转化为内能．。

2017年镇江市初中物理综合测试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．小明对自动感应门很感兴趣，想了解其原理．他查阅有关资料后得知，自动感应门有两种类型：一种是感应装置接受到人所发出的红外线，将门打开；另一种是感应装置发出微波来感知向门移动的物体，将门打开．以下设计方案能探究某自动门是哪种类型的是 ..... （）A．速度相同的两个人分别向门靠近，观察门的反应B．人以两种不同速度分别向门靠近，观察门的反应C．门打开后，人在门前静止一段时间，观察门的反应D．白天和黑夜让人向门靠近，观察门的反应2．如图所示，四幅图中正确的是................................................................................... （）3．进入20世纪60年代以来，国际上石油的应用日益广泛，价格不断上涨，下列说法正确的是 ........................................................................................................................................ （）A．石油可以直接从自然界获取，是二次能源;B．石油在地球上储量丰富，是可再生能源;C．现代社会对石油的依赖很强，石油是新能源;D．石油燃料的燃烧对环境污染较大，是非清洁能源.D4．“物体间力的作用是相互的。

”图11-50中各图能生动地体现这一规律的是（）。

5．如图所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是..................................................................................... （）A．滑动变阻器短路B．滑动变阻器连入电路中的阻值较大C．定值电阻开路D．定值电阻的阻值较大6．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示。

2017届镇江市中考物理真题抽选集合试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．发电机和电动机的发明使人类步入电气化时代，制造发电机所依据的主要物理知识是（）A．磁场对电流的作用B．磁极间的相互作用C．电磁感应现象D．电流周围存在着磁场2．在中华恐龙园暑期纳凉晚会上，男低音放声独唱时由女高音轻声伴唱，下列关于两人声音的描述正确的是（）A．男高音比女高音音调低，响度大 B.男高音比女高音音调低，响度小C．男高音比女高音音调高，响度大 D.男高音比女高音音调高，响度小.3．如图所示的现象中，由于光的反射形成的是........................................................... （）4．在探究“凸透镜成像规律”的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离为（）A．大于20cm B．等于20cm C．大于10cm且小于20cm D．小于10cm 5．．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。

则（）A．得到的像是正立缩小的实像B．得到的像是倒立放大的实像C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏6．小明把台灯插头插在插座上，当他闭合台灯开关时，室内其它电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是............................................................................. （）A．台灯灯座短路B．插座短路C．台灯插头短路D．台灯开关7．学习了电和磁的知识后，同学们发表议论，下面说法错误．．的是(）A．通电导线周围有磁场B ．通电螺线管外部的磁场与条形磁铁的磁场相似C ．其它条件相同时，电流越大，电磁铁的磁性越强D ．一根导体在磁场中运动，一定能产生感应电流8．下列几种现象中,能证明声音能在液体中传播的现象是 （ ）A ．用光将鱼吸引到网里B ．鱼被岸上的说话声吓走C ．在岸上听到河水流动的声音 D.波涛拍击海岸发出轰鸣声.9．下列几种物质或物体中能够被磁化的是: （ ）A ．铜 ;B ．铁 ;C ．碳棒 ;D ．铝.10．下列说法中正确的是 ................................................................................................. （ ）A ．根据v ＝s t可知，物体在相等时间内，物体运动路程越长，运动的速度越大 B ．据Q ＝cm △t 可知，物体的比热容越大，吸收的热量就越多C ．据ρ＝m V可知，物体的质量越大，密度越大 D ．据R ＝U I可知，导体的电阻与导体两端的电压成正比 11．对于几块形状和体积各不相同的实心铁球，下列说法中正确的是: （ ）A ．质量大的铁块密度大； B.体积小的铁块的密度大；C ．几块铁的密度都相同； D.需要知道几块铁的质量和体积才能作出判断。

2017徐州中考物理试卷参考答案评分标准：1～10小题，每题2分，共20分1. A【解析】仙人掌的叶子长成针状，是为了减少液体的表面积，减少水的蒸发．故A正确．故选A.2. B【解析】穿着鞋子走路时，地面给鞋底一个静摩擦力，帮助人向前运动，因此鞋底会出现严重的磨损．故B正确．故选B.3. A【解析】挤走吸盘里的空气，盘内对外气压减小，盘外大气压不变，向盘内的压强差形成的压力将吸盘紧紧压在汽车外壳上．故A正确．故选A.4. B【解析】一名初中生的质量在50 kg左右，故A错；人正常步行的速度大约1.4 m/s，故B正确；人体感觉舒适的温度约为25 ℃，故C错；家庭照明用LED灯的电功率约几瓦，故D错．故选B.5. D【解析】碳分子渗透到零件表层，属于扩散现象，说明分子是运动的，故D正确．故选D.6. A【解析】旋动调光灯的旋钮，滑片在弧形电阻丝上滑动，这相当于是一个滑动变阻器，这种操作改变了滑动变阻器接入电路的电阻丝的长度，从而改变了电路的电阻．故A正确．故选A.7. C【解析】当导线中有电流产生时，属于瞬间出现了变化的电流，就会产生电磁波，收音机接收到了这种电磁波，会发出“喀拉喀拉”的声音．故C正确．故选C.8. D【解析】太阳能、风能和水能都是可再生能源，石油属于化石能源，不可再生．故D正确．故选D.9. B【解析】本题所说的方法是科学推理法．欧姆定律的探究方法是控制变量法；故A错；牛顿第一定律的探究方法是科学推理法，故B正确；焦耳定律的探究方法是控制变量法，故C正确；阿基米德原理的探究方法是等效替代法，故D错．故选B.10. C【解析】放大镜的焦距很短，远处的物体相当于物距大于二倍焦距的情形，所以成倒立缩小的实像．故C正确．故选C.评分标准：27～33小题，除33题2分外，其余每空1分，共20分27. 振动 空气 音调 【解析】对装水的试管口吹气，管内空气柱振动会发出声音；这种声音是通过空气传到人耳的；改变水量，空气柱发生变化，振动频率发生变化，因此音调会发生变化．28. 空气 不变 静止 【解析】无人机的机翼将空气向下压，空气给机翼一个向上的作用力，使得无人机获得升力；当无人机带着包裹匀速飞行时，包裹的质量和的速度都不变，因此动能不变；以无人机为参照物，包裹与无人机之间的位置不变，因此包裹是静止的．29. 省力 2.483.3%【解析】使用动滑轮可以省力；弹簧测力计的分度值为0.2 N ，此时读数为2.4 N ；η＝W 总W 有×100%＝Fs Gh ×100%＝2hF Gh ×100%＝2×2.4 N 4 N ×100%＝83.3%30. 220电流 接地 【解析】家庭电路中，火线与零线间的电压为220 V ；当电路中的电流超过一定限度时，熔丝会自动熔断切断电路从而保护电路安全；用电器的金属外壳一定要接地．31. 发电机 电磁感应 电 【解析】风车吹动带动闭合电路中的部分电路线圈做切割磁感线运动，于是就产生了感应电流，属于电磁感应现象；这个装置属于发电机模型；工作过程中将风能转化为电能．32. 竖直 等于 0.9×103【解析】密度计下端加上铜丝并密封，是为了让密度计能够竖直漂浮于液体中；密度计漂浮时受到的浮力等于重力；密度计漂浮在水中和某种液体中，受到的浮力都等于其重力，设吸管的横截面积为S ，则有：F 水浮＝F 液浮，即ρ水gV 排水＝ρ液gV 排液，即ρ水gSh 水下＝ρ液gsh 液下，即ρ液＝h 液下ρ水h 水下＝0.9ρ水．33. 钢丝很细，切蛋时鸡蛋受力面积小，钢丝对鸡蛋压强大，故能轻松把熟鸡蛋切成碎片34. (1)如答图甲所示：(2分)第34题答图甲(2)如答图乙所示(2分)第34题答图乙【解析】(1)光从空气斜射入水中，折射光线偏向法线；(2)支点为杆子底部与地面的交点，力臂为支点到力的作用线的距离．35. 解：(1)G ＝mg ＝500 kg ×10 N/kg ＝5×103N(3分)(2)ρ＝V m ＝0.2m3500 kg ＝2.5×103kg/m 3(3分)36. 解：(1)P 额＝U 额I 额＝6 V ×0.8 A ＝4.8 W(3分)(2)开关接a 时，电路中的电流为I a ，电路总功率为P a ，R 1消耗的功率为P 1＝3 W ；开关接b 时，电路中的电流为I b ，电路总功率为P b ，R 1消耗的功率为P 1′＝0.75 W.由P1P1′＝a 2b 2R12＝0.3 W 0.75 W ＝14 得Ib Ia ＝12(1分)则Pb Pa ＝UIb UIa ＝12另外，由于R 2＝2R 1，P ＝I 2R ，所以开关接a 时，R 2消耗的功率P 2＝2P 1＝6 W ，故P a ＝P 1＋P 2＝3 W ＋6 W ＝9 W ，故P b ＝4.5 W. 所以当开关接b 时，灯泡的实际功率P ＝P b －P 1′＝4.5 W －0.75 W ＝3.75 W(2分)37. (每空2分，共8分)(1)串 (2)断开 (3)0.5 (4)小华每次改变电阻R 1阻值后，没有移动滑动变阻器滑片保持电阻箱两端的电压不变【解析】(1)如图所示，R 1、R 2串联；(2)为了保护电路，连接电路过程中开关应该断开；(3)电流表接入电路的是小量程，分度值是0.02 A ，读数是0.5 A ；(4)小华每次改变电阻R 1阻值后，没有移动滑动变阻器滑片保持电阻箱两端的电压不变．38. (每空2分，共8分)(1)竖直 (2)像 (3)B(4)不能 【解析】(1)平面镜必须与桌面垂直，而桌面是水平的，所以玻璃必须保持竖直状态；(2)选用两个相同的棋子，是为了比较像物的大小关系；(3)像物关于镜面对称，所以像应该在b 处；(4)平面镜所成的像是虚像，所以白纸上看不到像．39. (每空2分，共8分)(1)热传递 (2)c1m1c2m2（t2－t1）＋t 2(3)如答图所示：(4)3.2(3.01－3.4之间)第39题答图【解析】(1)制动时因为摩擦，制动液温度变高，所以属于热传递改变物体的内能；(2)铜的初温等于制动液的沸点t ，该过程中铜2块放出的热量等于损失的热量与水吸收的热量之和：Q 铜放＝Q ＋Q 水吸，即c 1m 1(t －t 2)＝Q ＋c 2m 2(t 2－t 1)，解得t ＝c1m1（Q ＋c2m2t2－c2m2t1＋c1m1t2）＝c1m1Q ＋c2m2（t2－t1）＋t 2(3)将含水量与沸点对应描点，连点成线即可；(4)结合图片分析可得，制动液含水量在3.2(3.01－3.4)之间，沸点将低于140℃，需要更换．江苏省淮安市2017年物理试题答案与解析评分标准：1－8题，每题2分，共16分1. C【解析】时重时轻地敲击鼓面，鼓面振动的幅度不同，不能改变声音的音调、音色和声速，但可以改变鼓声的响度．故A、B、D错误，C 正确，故选C.2. A【解析】将两个表面干净的铅柱压紧后，它们会粘在一起．说明分子间存在引力．故B、C、D错误，故选A.3. A 【解析】水中铅笔好像向上偏折，是由于光的折射形成的，故A 正确；水中倒影，是由于光的反射形成的，故B错误；林间光柱和立竿见影，都是由于光的直线传播形成的，故C、D错误．故选A.4. C 【解析】小明的位置相对于行道树、路灯杆和迎面而来的轿车都发生了变化，以它们为参照物，小明是运动的，故A、B、D均不符合题意；以有轨电车的车厢为参照物，小明与车厢的相对位置没有发生变化，因此是静止的，故选C.5. B 【解析】天然气、核能和石油，都是不可再生能源，太阳能可以从自然界中源源不断地获取，是可再生能源，故选B.6. D 【解析】重力的方向是竖直向下的，而采血管采血时，血液不一定是竖直向下流的，因而不是靠重力流入采血管的，故A错误；真空管内没有物质，不会产生吸力，故B错误；采血时，一端插入静脉，一端连接真空采血管，没有接触空气，因而不是被空气压入采血管的，故C错误；人体血液有一定的血压，采血时，血压大于真空管内的气压，血由血压压入采血管，故D正确．故选D.7. B 【解析】在污水净化过程中，污水先由液态变为气态，发生汽化；再由气态变为液态，发生液化，故A、C、D错误，B正确．故选B.8. D 【解析】将两灯串联在220 V的电路中，通过两灯的电流相等，总电压等于电源电压220 V，分析图像可知，只有当电流为0.26 A时，两灯L1和L2两端的电压分别为60 V和160 V才合适，故L1和L2的功率之比为P1∶P2＝U1I∶U2I＝U1∶U2＝60 V∶160 V ＝3∶8，故选D.评分标准：9－18题，每空1分，共24分9. 同种电子 【解析】塑料丝下端张开，是因为带上了同种电荷，由于同种电荷相互排斥，所以张开；这是摩擦起电现象，使塑料丝带电的实质是自由电子在物体间发生了转移．10. 相互 惯性 【解析】划桨手用力向后划水，对水施加了一个向后的力，同时，水对桨也施加了一个向前的力，使龙舟前进，这说明物体间力的作用是相互的；龙舟到达终点后，虽然桨手停止划水，但由于惯性，龙舟要保持原来的运动状态，仍会继续向前运动．11. 电磁 电 【解析】条形码中的白色条纹能够反射各种颜色的色光，黑色条纹能够吸收各种颜色的色光，收银员利用条形码扫描器发出的光照射到条形码上，利用白色条纹与黑色条纹对光波(光波属于电磁波)反射或者吸收的不同，把产生的光信号转化成电信号传输到电脑中，从而识别商品的种类和价格．12. 放大 投影仪(幻灯机)【解析】由题图可知，此时有u <v ，并且烛焰能在光屏上成清晰的像，则f <u <2f ，v >2f ，则在光屏上成倒立、放大的实像，该原理与投影仪和幻灯机的制造原理相同．13. 1 变大 【解析】由题图可知，此时钩码重力为0.5 N ×4＝2 N ，力臂为4个格子；弹簧测力计垂直于杠杆时，力臂为8个格子，根据杠杆的平衡条件可得弹簧测力计的示数为：F ＝82 N ×4＝1 N ；将弹簧测力计向图中虚线方向转动，拉力的力臂减小，要使杠杆继续保持平衡，则拉力应增大，即弹簧测力计的示数将变大．14. 60.41.8【解析】当S 1闭合，S 2、S 3断开时，电路中电流表与R 2串联，则电源电压U ＝IR 2＝0.6 A ×10 Ω＝6 V; 当S 2闭合，S 1、S 3断开时，电路中R 1和R 2串联，这时电流表示数I ′＝R1＋R2U ＝20 Ω＋10 Ω12 V ＝0.4 A ；当S 1、S 3闭合，S 2断开时，电路中R 1与R 2并联，电流表测干路电流，它的示数为I 1＝R21＝10 Ω1＝1.8 A15. 6.5×1086.5×104【解析】航母漂浮在水面上时，受到的浮力等于其重力，即F 浮＝G ＝mg ＝6.5×104×103 kg ×10 N/kg ＝6.5×108 N ；此时航母排开水的体积为：由F 浮＝ρ水gV 排，得V 排＝ρ水 g F 浮＝1×103 kg/m3×10 N/kg6.5×108 N ＝6.5×104 m 3.16. 0～52.2 弹簧测力计对鱼的拉力【解析】由题图可知，弹簧测力计的量程为0～5 N ，鱼对弹簧测力计秤钩的拉力即弹簧测力计的示数为2.2 N ，鱼的重力和弹簧测力计对鱼的拉力满足二力平衡的条件，是一对平衡力．17. a 通路 进行倒计时，避免点燃烟花造成人员伤害【解析】断开开关，指示灯熄灭，整个装置停止工作，则开关应安装在干路中，即a 处；点燃烟花前，定时器在电路中应处于通路状态，目的是进行倒计时，避免点燃烟花造成人员伤害．18. 南北 平行电流的磁效应【解析】奥斯特实验中，导线应沿南北方向放置，在导线的下方放置一枚小磁针，保证导线和小磁针能平行放置进行实验，发现小磁针明显偏转，这种现象称为电流的磁效应．评分说明共7小题，19题4分，20题10分，21题5分，22题6分，23题5分，24题4分，25题6分，共40分19. (1)如答图所示第19(1)题答图【解析】凸透镜对光线有会聚作用，可将平行于主光轴的光线会聚在焦点，如答图所示．(2)如答图所示第19(2)题答图【解析】重力的方向竖直向下，作用点在足球的几何中心，如答图所示．(3)如答图所示第19(3)题答图【解析】由一个定滑轮和一个动滑轮组成的滑轮组，承担物重的绳子最多3段，此时最省力，如答图所示．(4)如答图所示第19(4)题答图【解析】由磁感线的形状和方向可确定：左右两个磁极均为N 极；小磁针的N 极的指向与该点的磁场方向相同，如答图所示．20. 解：(1)电熨斗正常工作时的电流：I ＝U 额P 额＝220 V 1 100 W ＝5 A ；(2)电熨斗对衣服的压强：p ＝S F ＝S mg ＝160×10－4 m21.6 kg ×10 N/kg ＝1×103 Pa ；(3)底板吸收的热量：Q 吸＝c 铁m 底板(t －t 0)＝0.46×103 J/(kg·℃)×1 kg ×(220 ℃－20 ℃)＝9.2×104 J;(4)由图b 可知，每加热15 s ，停5 s ，则10 min 内，加热时间为t 加热＝7.5 min ＝450 s ，消耗的电能：W ＝Pt 加热＝1 100 W ×450 s ＝4.95×105 J.21. (1)水平桌面 平衡螺母 (2)C 、B 、A(3)40 1.125×103【解析】(1)实验前，首先应将天平放在水平桌面上，将游码归零，然后调节平衡螺母，使天平横梁平衡；(2)正确的实验顺序应为C 、B 、A ；(3)由图中量筒的示数可知，陈醋的体积为：V ＝40 mL ＝40 cm 3；烧杯和陈醋的总质量为：m 2＝50 g ＋20 g ＋10 g ＋2.4 g ＝82.4 g ，剩余陈醋和烧杯的质量为m 1＝20 g ＋10 g ＋5 g ＋2.4 g ＝37.4 g ，陈醋的密度：ρ＝V m ＝V m2－m1＝40 cm382.4 g －37.4 g ＝1.125 g/cm 3＝1.125×103 kg/m 3.22. (1)如答图所示 (2)B (3)A 电压表 0.6第22(1)题答图【解析】(1)滑动变阻器应接“一上一下”两个接线柱；小灯泡正常发光时的电流约为：10 Ω2.5 V ＝0.25 A<0.6 A ，则电流表使用小量程，串联接入电路；小灯泡的额定电压为2.5 V<3 V ，则电压表使用小量程，并联在小灯泡两端，如答图所示；(2)若小灯泡短路，则电压表示数为零，电流表有示数，故A 错误；若小灯泡断路，则相当于将电压表、电流表和滑动变阻器串联接入电路，由于电压表内阻很大，其示数接近电源电压，电路中电流很小，电流表几乎没有示数，故B 正确；若滑动变阻器断路，则两电表均无示数，故C 错误；故选B.(3)要使小灯泡正常发光，其两端电压应为额定电压2.5 V ；当电压表示数为1.5 V 时，应减小滑动变阻器接入电路的电阻，将滑片向A 端移动，同时视线应观察电压表，直至电压表示数为2.5 V 时，停止移动滑片；由图乙可知，此时电流为0.24 A ，则小灯泡的额定功率为：P ＝UI ＝2.5 V ×0.24 A ＝0.6 W.23. (1)匀速直线 (2)1.2581(3)省力 (4)斜面越陡，机械效率越大【解析】(1)沿斜面拉动物体时，应使其做匀速直线运动，这样可使弹簧测力计的示数稳定，便于读数；(2)第3次实验中，拉力做的有用功为：W 有＝Gh ＝5.0 N ×0.25 m ＝1.25 J ；机械效率为：η＝W 总W 有×100%＝Fs W 有×100%＝3.1 N ×0.5 m 1.25 J ×100%≈81%；(3)分析数据可知，斜面越缓越省力；(4)分析数据可知，在其它条件不变的情况下，斜面越陡，机械效率越大．24. 9995 气泡越来越多，越来越大，上升到水面后破裂开水并非不响，只是相对于最响的时候，声音略小一些而已【解析】由图可知，温度计的示数为99 ℃；由表格数据可知，温度为95 ℃时，声强为55.2 dB ，此时响度最大；在此温度之前，响度变大的原因可能是：气泡越来越多，越来越大，上升到水面后破裂；对“开水不响”这句话的理解是：开水并非不响，只是相对于最响的时候，声音略小一些而已．25. 答：(1)拉动地毯时，地毯在地面上滑动，地毯与地面接触面较粗糙，由于地毯很长，对地面的压力较大，产生的摩擦力很大，因而从一端拉动时，需要非常大的拉力；(2)将地毯的一端卷起绕在圆木棒上，向另一端推动圆木棒滚动，地毯就缠绕在圆木棒上了；全部缠绕完成后，继续推动圆木棒，地毯就可以平移一段距离；(3)对比拉动地毯，克服的是滑动摩擦力；用木棒缠绕，是克服滚动摩擦力；由于压力相同的情况下，滑动摩擦力比滚动摩擦力大得多，因而：用木棒缠绕地毯，再移动可用较小的力移动地毯的方案可行．盐城市2017年初中毕业与升学考试综合Ⅰ试题评分标准：1—12题每题2分，共24分1. C【解析】同一音叉敲击时的音调与声源振动频率，即与敲击快慢有关，故A、B不正确；轻敲和重敲改变的是音叉的振动幅度，而声音的响度与声源的振动幅度有关，振动幅度越大，声音的响度越大，故C正确；声音的速度与声源无关，故D不正确．故选C.2. A【解析】根据题图所示，该冲程进气门打开，排气门关闭，活塞由上向下运动，因此是吸气冲程，故A正确，B、C、D不正确．故选A.3. D【解析】闻到粽子香味，说明分子在永不停息的地无规则运动，故D正确，而A、B、C都是分子动理论的内容，但不能解释粽子的香味，故A、B、C不正确．故选D.4.B【解析】超声波和次声波都不能在真空中传播，故A、C不正确；地面的科技人员是利用微波控制对接过程的，故B正确；紫外线的主要特性是使荧光物质发光，同时过量照射对人有很大的危害，故D不正确．故选B.5.A【解析】通电导体在磁场中的运动方向与电流方向和磁场方向有关，要改变导体棒ab的运动方向，只能改变电流方向或磁场方向，调换磁极，就是改变了磁场方向，故A正确；取走一节干电池和向左移动滑片会改变导体棒ab的运动速度，故B、D不正确；将导体棒a、b端对调既不会改变导体棒ab的运动方向，也不会改变导体棒ab的运动速度，故C不正确．故选A.6.D【解析】压力一定时，增大受力面积可以减小压强，故A、B、C 不正确；受力面积一定时，增大压力，可以增大压强，故D正确．故选D.7. D【解析】射水鱼观察到水面上的昆虫，是光由空气进入水中，当光由空气斜射入水中时，折射角应该小于入射角，故D正确，A、B、C不正确．故选D.8. C【解析】光的三原色是红、绿、蓝．红光、绿光、蓝光等比例混合可以得到白光，故C正确，A、B、D不正确．故选C.9. B【解析】根据图像可知，图线的右侧温度、深度对应坐标点不满足可燃冰的形成条件，左侧温度、深度对应坐标点满足可燃冰的形成条件，选项中只有选项B压强100 atm(对应深度1 000 m)，温度0 ℃，对应的坐标点在图线的左侧，满足形成可燃冰条件，故B正确，A、C、D不正确．故选B.10.D【解析】汤圆漂浮时浮力等于重力，故B、C不正确；汤圆重力不变，沉底时，浮力小于重力，漂浮时浮力等于重力，因此汤圆漂浮时比沉底时浮力大，根据阿基米德原理，漂浮时排开水的体积大，故D正确，A不正确．故选D.11. A【解析】丹顶鹤沿直线朝斜下方匀速滑翔时，受到平衡力的作用，而重力方向竖直向下，所以空气对它的作用力应该竖直向上，故A正确，B、C、D不正确．故选A.12. A【解析】金属内胆与大地间电压为220 V，“隔电电阻”与“人体电阻”串联，故D不正确；人体两端电压不高于12 V，根据串联电路电压分配规律，“隔电电阻”比“人体电阻”大得多，故A正确；曲长管道应该导电性差，这样才能使“隔电电阻”大，因此，不能用导电性好的铜做，故B不正确；热水器漏电且接地线失效时，“防电墙”与人体串联，有电流流过人体，但非常小，不会使人触电，故C不正确．故选A.评分标准：13—20题，每空1分，共24分13.晶体液吸收【解析】根据图像，物质熔化过程中，温度不变，所以该物质是晶体；CD段温度升高，说明晶体已经熔化结束，说明CD段是液态，此过程物质温度升高，所以物质吸收热量．14.运动状态弹性势惯性【解析】击球使球运动状态发生变化，说明力可以改变物体的运动状态；球与手接触做减速运动，球发生的形变，是球的动能转化成球的弹性势能；球离开手后，继续向前运动，是因为球具有惯性．15.反射小做功【解析】我们看见物体的颜色，是由物体反射的光决定的，因此看见的字的红色，是由它反射的红光所决定的；流体流速大的地方压强小，飞机机翼上方空气流速大，因此压强小，下方空气流速慢，因此压强大，从而产生向上的升力；飞机外壳与空气摩擦生热，是通过做功的方式改变了飞机的内能．16.线圈 电磁感应 机械 【解析】根据题意，线圈和磁铁相对运动，线圈在磁场里做切割磁感线运动，产生感应电流，线圈相当于电源，应用了电磁感应原理，将机械能转化成电能．17.主光轴 15.0 靠近 【解析】要使像成在光屏的中间，烛焰中心、光屏中心必须在凸透镜的主光轴上；当u ＝2f 时，成等大的实像，因此，焦距是15.0 cm ；根据成实像时“物远像近”的成像规律，蜡烛远离透镜，光屏(像)应该靠近透镜．18. 0.8 变大 受到 【解析】弹簧测力计的分度值为0.2 N ，读数为0.8 N ；在木块上放一重物时，木块对木板的压力增大，摩擦力增大，因此弹簧测力计读数变大；由于力的作用是相互的，因此木板也受到木块的摩擦力．19.并 0.125【解析】任意取下其中一只灯珠，其他灯珠仍能发光，因此LED 小灯珠工作互不影响，所以，它们是并联的；每只LED 小灯珠的额定功率是P 额＝10P 总＝105 W ＝0.5 W ，每只LED 小灯珠正常工作时的电流为I额＝U 额P 额＝ 5 V 0.5 W ＝0.1 A ；白炽灯浪费电能80%，因此P 吸额＝(1－80%)P 白额，P 白额＝（1－80%）P 吸额＝（1－80%）5 W ＝25 W ，则该吸顶灯与25 W 的白炽灯的亮度相当．20. 2.52×104 增大 酒精没有完全燃烧或酒精燃烧放出的热量没有完全被水吸收【解析】水吸收的热量为：Q ＝cm Δt ＝4.2×103 J/(kg·℃)×200×10－3kg×30 ℃＝2.52×104 J ；由于吸收热量因此水的内能增大；由于酒精没有完全燃烧或酒精燃烧放出的热量没有完全被水吸收，因此用这个方法测出来的酒精热值会明显偏小．评分标准：21题6分，22题6分，23题9分，24题6分，25题7分，26题8分，27题10分21. (1)如答图所示第21(1)题答图【解析】苹果受到的重力方向竖直向下．(2)如答图所示第21(2)题答图【解析】由于是插座的背面，与正面左右相反，因此a接火线，c接零线，b接地线．(3)如答图所示第21(3)题答图【解析】根据安培定则可判断出通电螺线管的右端为S 极，所以小磁针的左端为N 极，根据磁体外部磁感线从N 极出发，回到S 极，画出通过小磁针中心的磁感线．解：(1)由G ＝mg 得建筑材料重量G ＝600 kg ×10 N/kg ＝6 000 N(2)根据W ＝Fs 得拉力做功为：W ＝2 500 N ×15 m ＝3.75×104 J(3)根据η＝W 总W有×100%＝Fs Gh ×100%代入数据η＝2 500 N ×15m 6 000 N ×5 m ×100%＝80%23.【思路分析】解：(1)根据题意0～5 min 内，S 1处于闭合状态，R 1此时的电功率P 1＝1 100 W由P ＝UI 得I 1＝U1P1＝220 V 1 100 W ＝5 A(2)由W ＝Pt 得30 min 内电路消耗的电能为W ＝Rt 1＋P 2t 2＝1 100 kW ×20×60 s ＋440 W ×10×60 s ＝1.584×106 J(3)根据题意10～15 min 内，S 1处于断开状态，R 1和R 2串联，此时电路总电功率P ′＝440 W ，R 1＝44 ΩI ＝U P ′＝220 V 440 W ＝2 A由P ＝UI ＝I 2R 得R 1的功率为P 1′＝I 12R 1＝(2 A)2×44 Ω＝176 W 24. (1)水平 游码 (2)27.00.9×103(3)偏小 不变【解析】(1)使用天平时，先把天平放在水平桌面上，将游码调到标尺左端 “0”刻度线处，然后调节平衡螺母，使横梁平衡；(2)部分油倒进量筒后，测剩余油和杯子总质量时，砝码质量60 g ，游码指示的读数0.8 g ，总质量为60.8 g ，量筒中油的质量为m ＝87.8 g －60.8 g ＝27.0 g ，所以ρ油＝V m ＝30.0 cm327.0 g ＝0.9 g/cm 3＝0.9×103 kg/m 3；(3)由于天平开始指针偏向右侧，不调节平衡就测量质量，测出的质量会偏小，两次测量质量都偏小，算出的量筒中油的质量为实验食用油的质量，因此，测出密度不变．25. (1)竖直 (2)棋子A 的像 (3)4.00(4)7.10A 的右端到NN ′(5)l B 应测量B 的左端到MM ′的距离【解析】(1)在平面镜成像实验中，玻璃板应竖直放置(与桌面垂直)；(2)棋子B 与棋子A 的像重合，是为了确定像的位置；(3)厘米刻度尺用厘米作单位结果应该有两位小数(估读到分度值下一位)，因此读数为4.00 cm ；(4)实验中每次l A 都比l B 大0.3 cm ，只有第3次不是，说明第三次的数据7.10异常，根据数据分析，玻璃板厚度0.30 cm ，因此他最可能测的是A 的右端到NN ′的距离；(5)本实验中反射面应该是MM ′，因此l B 应测量B 的左端到MM ′的距离．26. (1)如答图所示 (2)最左 (3)6和8 断路(4)5(5)电压表改用小量程；调节滑片，多次测量取平均值第26(1)题答图【解析】(1)滑片向右移动电流表示数变大，说明滑动变阻器下面应该接接线柱3，如答图所示；(2)为了保护电路，闭合开关前，滑动变阻器连入电路的电阻必须最大，因此滑片应移到最左端；(3)闭合开关，移动滑片，电压表读数一直等于电源电压6 V ，电流表读数为0，说明接线柱6和8之间存在断路；(4)电压表读数为2.5 V ，电流表读数为0.5 A ，连人电路的合金丝电阻为R ＝I U ＝0.5 A 2.5 V ＝5 Ω；(5)电压表改用小量程，只测一组数据，求得的合金丝电阻，有较大的误差，应该调节滑片，多次测量取平均值来减小误差．27. (1)大于 (2)D(3)D(4)小于 (5)加速远离测速仪或减速靠近测速仪．第27(5)题解图【解析】(1)根据短文内容：当车辆靠近超声波测速器时，车辆反射回来的超声波的频率f 增大，即f 大于f 0；(2)根据短文内容：“超声波测速仪内部振荡电路产生高频交流电压加到P 上，P 产生相同频率的超声波；被车辆反射回来的超声波在Q 上产生交流电压，其频率与反射波的频率相同．”，因为超声波是物体振动产生的，因此P 将电压转换成形变，Q 将形变转换成电压，故选D ；(3)超声波测速器发出的超声波频率为30 kHz ～100 kHz, 而P 产生与高频交流电压相同频率的超声波，A 、B 、C 、D 四个图的周期分别是1×10－1 s 、5×10－3 s 、3×10－4 s 、2×10－5s ，根据f ＝T 1可知只有T ＝2×10－5 s 时，f ＝5×104 Hz ＝50 kHz 符合条件，故选D ；(4)短文中说“当车辆远离时，反射回来的超声波频率f 减小”，所以当f 越小，Δf ＝| f 0－f |越大，根据图乙可知，速度v 越大，由此可知道：f 1大于f 2，v 1小于v 2；(5)根据图乙，Δf 与v 成正比，则v 与r 图像也满足图丁的关系，如解图所示，根据图像，r 越小，v 越小或者r 越大，v 越大，由此可知，汽车加速远离测速仪或减速靠近测速仪． 江苏省宿迁市初中毕业升学考试物理试卷答案解析评分说明：1－5题每题1分，6－10题每题2分，共15分1. A 【解析】本题考查声音的产生与传播、声音的特性以及噪声的控制．声音是由于物体的振动产生的，一切正在发声的物体一定正在振动，故A 正确；声音在不同介质中的传播速度不同，故B 错误；“闻其声，不见其人”是根据音色来分辨人的，故C 错误；戴上耳罩是在传播过程中控制噪声，不能防止噪声的产生，故D 错误．2. B 【解析】本题考查电磁波的应用．电磁波是一个庞大的家族，光波。

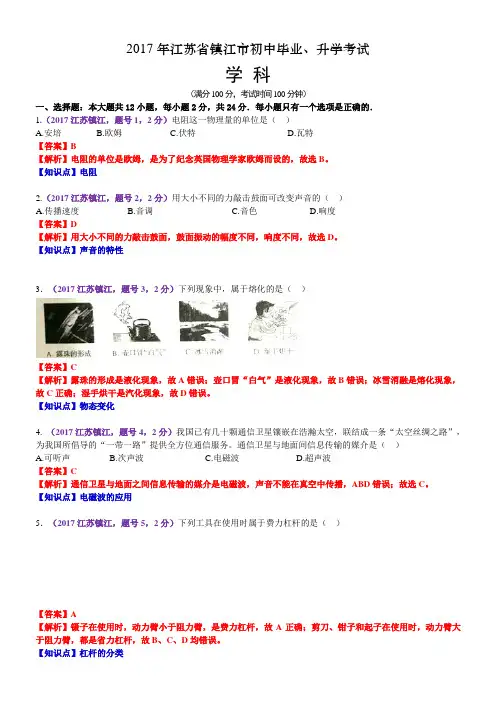

2017年江苏省镇江市初中毕业、升学考试学科（满分100分，考试时间100分钟）一、选择题：本大题共12小题，每小题2分，共24分．每小题只有一个选项是正确的．1.（2017江苏镇江，题号1，2分）电阻这一物理量的单位是（）A.安培B.欧姆C.伏特D.瓦特【答案】B【解析】电阻的单位是欧姆，是为了纪念英国物理学家欧姆而设的，故选B。

【知识点】电阻2.（2017江苏镇江，题号2，2分）用大小不同的力敲击鼓面可改变声音的（）A.传播速度B.音调C.音色D.响度【答案】D【解析】用大小不同的力敲击鼓面，鼓面振动的幅度不同，响度不同，故选D。

【知识点】声音的特性3．（2017江苏镇江，题号3，2分）下列现象中，属于熔化的是（）【答案】C【解析】露珠的形成是液化现象，故A错误；壶口冒“白气”是液化现象，故B错误；冰雪消融是熔化现象，故C正确；湿手烘干是汽化现象，故D错误。

【知识点】物态变化4. （2017江苏镇江，题号4，2分）我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为我国所倡导的“一带一路”提供全方位通信服务。

通信卫星与地面间信息传输的媒介是（）A.可听声B.次声波C.电磁波D.超声波【答案】C【解析】通信卫星与地面之间信息传输的媒介是电磁波，声音不能在真空中传播，ABD错误；故选C。

【知识点】电磁波的应用5．（2017江苏镇江，题号5，2分）下列工具在使用时属于费力杠杆的是（）【答案】A【解析】镊子在使用时，动力臂小于阻力臂，是费力杠杆，故A正确；剪刀、钳子和起子在使用时，动力臂大于阻力臂，都是省力杠杆，故B、C、D均错误。

【知识点】杠杆的分类6. （2017江苏镇江，题号6，2分）下列估计值中，最接近实际的是（）A.人正常步行时的速度约为5m/sB.住宅楼每层楼的高度约为3mC.一本物理书的质量约为30gD.一只家用节能灯的功率约为1kW【答案】B【解析】人正常步行的速度约1.1m/s，故A错误；住宅楼每层楼的高度约为3m，故B正确；一本物理书的质量约300g，故C错误；家用节能灯的功率约20W=0.02kW，故D错误。

2017年镇江市中考物理试卷真题学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。

他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示。

根据图象可以判断（）A．0 ~5s内，小车的平均速度是0.4m/sB．0~7s内，小车的平均速度是1.5m/sC．2s~5s内，小车受到的合力不为零D．Ss~7s内，小车受到的合力不为零2．平稳行驶着的车厢里悬挂着一个小球，小球突然向列车行驶的正前方摆动，说明这时列车正在 ........................................................................................................................................ （）A．加速前进B．减速前进C．突然拐弯D．无法判断3．手握住绳子用水桶从井中提水，手受到竖直向下的拉力，此拉力的施力物体是（）A．地球；B、绳子；C、水桶；D、手。

4．用铜、铁、铝三种不同的物质构成的质量相等的实心球体，体积最大的是：（ρ铜＞ρ铁＞ρ铝）:A. 铁球;B. 铜球 ;C. 铝球;D. 一样大.5．下列说法中，错误的是〔〕（）A．电磁铁是利用电流的磁效应来工作的B．奥斯特实验说明了通电导体周围有磁场C．发电机是利用通电线圈在磁场中受力转动的原理制成的D．电动机是把电能转化为机械能的装置6．滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A"的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是..................................... （）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过10V时，它能安全使用D．此滑动变阻器在安全使用时，它消耗的最大功率是10W7．如图所示的各电路图中，电流表和电压表的使用均正确的是（）8．下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的.9．凸透镜是许多光学仪器的重要元件，可以呈现不同的像。

2017江苏镇江中考物理模拟试卷及答案考生要多做中考物理模拟试题才能在中考时拿到好成绩，为了帮助各位考生，以下是小编精心整理的2017江苏镇江中考物理模拟试题及答案，希望能帮到大家!2017江苏镇江中考物理模拟试题一、选择题：(注意：将答案填在后面的答题表格。

每题3分，共45分)1.关于温度、比热容、热量、内能，以下说法正确的是( )A.一块0℃的冰没有内能，它的分子不会运动B.一个物体吸收了热量，它的温度一定会升高C.一个物体温度升高了，它的一定内能增加D.用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小2.上紧发条的玩具车在水平桌面上开始跑动时( )A.弹性势能减小，动能增大B.弹性势能增大，动能减小C.弹性势能不变，动能减小D.弹性势能减小，动能不变3.下列现象属于扩散现象的是( )A.春天，柳絮飞扬B.夏天，槐花飘香C.秋天，黄沙扑面D.冬天，雪花飘飘4.下列现象中，支持分子间存在引力的证据是( )A.两块表面光滑的铅块相互紧压后会黏在一起B.固体和液体很难被压缩C.磁铁能吸引大头针D.破镜不能重圆5.小明去商场购物，自动扶梯把他从一楼匀速送到二楼的过程中，他的( )A.动能减小B.势能不变C.机械能增大D.机械能不变6.下图是热机的工作冲程图，其中将机械能转化成内能的冲程是 ( )7.马路上的路灯总是一齐亮，一齐灭。

但是如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光，根据这些现象判断路灯是 ( )A.串联的B.并联的C.可能是串联的，也可能是并联的D.不能确定是何种连接方式8.在如下几个电路图中，闭合开关后，能使两灯泡都正常发光的图是( )9.下列说法正确的是( )A.只要导体内自由电荷移动，就能形成电流B.在闭合电路中要得到持续电流就必须有电源C.在串联电路中，有一个用电器开路，其余用电器均能工作D.在并联电路中，有一个用电器被短路其余用电器仍可照常工作10.如下图，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮.由此可以判断( )A.L1短路B.灯L2短路C.灯L1断路D.灯L2断路11.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示.由图中信息可知 ( ).A.A导体的电阻为l0ΩB.B导体的电阻为l0ΩC.A导体两端电压为3V时，通过A导体的电流为0.3AD.B导体两端电压为3V时，通过B导体的电流为0.6A12.如图所示有四组不同的电阻，已知R113.小刚同学用右图所示的电路研究电流跟电阻的关系。

2017年江苏省各地市中考物理试题及答案汇编1、2017年江苏省南京市中考物理试题及答案---------022、2017年江苏省南通市中考物理试题及答案---------153、2017年江苏省常州市中考物理试题及答案---------274、2017年江苏省淮安市中考物理试题及答案---------395、2017年江苏省连云港市中考物理试题及答案-------496、2017年江苏省苏州市中考物理试题及答案---------587、2017年江苏省泰州市中考物理试题及答案---------688、2017年江苏省无锡市中考物理试题及答案---------799、2017年江苏省徐州市中考物理试题及答案---------9410、2017年江苏省盐城市中考物理试题及答案-------10211、2017年江苏省扬州市中考物理试题及答案-------11212、2017年江苏省宿迁市中考物理试题及答案-------12613、2017年江苏省镇江市中考物理试题及答案-------133精心打造、惠及莘莘学子1、南京市2017年中考物理试题及答案一.选择题（每题2分）1．如图所示，小华在唱《青藏高原》这首歌，老爷爷所说的话是指唱到“高原”的“高”时，要求声音的（）A．音调高B．音调低C．响度大D．响度小2．以下有关物理量的估测，符合生活实际的是（）A．一支2B铅笔的长度约为18cmB．六月份南京的平均气温约为50℃C．中学生跑完50m用时约4sD．教室内一盏日光灯额定功率约为200W3．以下对科学史实的描述正确的时（）A．“日心说”提出地球是宇宙的中心B．原子核式结构模型提出原子是由质子和中子构成C．光的色散现象表明太阳光是由多种色光混合而成D．能量守恒定律表明自然界中可利用的能量不会减少4．如图所示，用水壶烧水，水烧开后能看到壶嘴周围有“白气”产生，其中a、b两位置有一处“白气”较浓．以下关于“白气”的描述正确的是（）A．它是水蒸气，a处较浓B．它是水蒸气，b处较浓C．它是小水滴，a处较浓D．它是小水滴，b处较浓5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁6．小明和小华早窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜是，意外的发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对与原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们（）A．有一个方面相同，两个方面不同 B．有两个方面相同，一个方面不同C．三个方面都相同 D．三个方面都不同7．关于惯性，下列四个现象中对应的说明错误的是（）A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性B．汽车紧急刹车，车上的人会向前傾，说明车有惯性C．箭离开弓弦后，仍能向前飞行，说明箭有惯性D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性8．如图所示，小明用水平推力推静止在水平地面上箱子，但箱子却没有运动，下列说法正确的是（）A．箱子没有运动，此时箱子水平所受推力小于地面对箱子的摩擦力B．箱子受到的重力和地面对箱子的支持力是一对相互作用力C．地面对箱子的支持力和箱子对地面的压力时一对平衡力D．假设箱子受到的作用力突然全部消失，则箱子将静止在原地9．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路10．如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（）11．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底．若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m2、V2和F2，现有以下判断（）（1）若m1＞m2，则F1一定小于F2（2）若m1=m2，则F1一定大于F2（3）若V1=V2，则F1一定小于F2（4）若V1＞V2，则F1一定大于F2．A．（1）（3） B．（1）（4） C．（2）（3） D．（2）（4）12．如图所示电路中，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的时（）A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．当滑片P在最右端时，滑动变阻器消耗的功率为3.2W二.填空题13．“端午浓情，粽叶飘香”．“粽叶飘香”说明分子在；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在；若把分子看成一个小球，则一般分子直径的数量级为10﹣10m，合nm．14．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从斜射入中时发生了现象．15．如图所示，我国自主研制的首艘货运飞船天舟一号，由长征七号运载火箭发射升空，地面控制中心通过波向它发出指令，这种波在真空中传播速度为m/s．天舟一号子在随火箭加速上升过程中，动能（选填“变大”、“变小”或“不变”，下同），机械能．16．小明测量南京雨花石的密度，进行了如下实验：（1）将天平放在桌面上，游码放作标尺左端零刻度线处，发现指针静止时如图甲所示，应将天平的平衡螺母向端调，使横梁平衡：（2）如图乙所示，两雨石的质量为g；（3）将雨花石放人盛行50mL水的量筒中，靜止时液面情况如图丙所示，则雨花石的密度是kg/m3；（4）小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复了上述实验，将所测数据在图上又描出了另一个对应的点B，若ρA 、ρB分别代表雨花石和另一石块的密度，则ρA ρB（选填“＞”、“=”或“＜”）．17．如图所示，物体重180N，动滑轮重10N，小明用100N的拉力（方向不变）将物体匀速提升2m，用了10s，则此过程中有用功是J，额外功是J，拉力的功率是W，滑轮组的机械效率是．18．如图所示，电源电压为3V ，R 1=10Ω，R 2=10Ω，R 3=20Ω．只闭合S 3，电流表的示数为 A ，电压表的示数为 V ；只闭合S 1、S 2、S 3，电流表示数为 A ；要使电路消托的电功率最小，应只闭合开关 ．19．如图所示是一种新能源﹣﹣可燃冰，2017年5月18日，我国在南海开采可燃冰获得成功！1m 3可燃冰可分解释放约168m 3的天然气．可燃冰属于 （选填“可“或“不可”）再生能源．完全燃烧168m 3的天然气可以释放的热量为 J ，若这些热量全部被水吸收，可以将质量为 t 的水由20℃加热到70℃[q 天然气=4×107J/m 3，c 水=4.2×103J （kg •℃）]．三.解答题按要求作图（请保留作图痕迹）．20．如图所示，画出物体AB 在平面镜中的像A ′B ′．21．如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B 为重心）；用力作用在壶盖上A 点时，可将壶盖打开，请将A 点画出所需最小力F 的示意图（O 为支点）．22．如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．23．小明用如图所示的实验装置，做“探究冰熔化特点”实验．（1）将装有适量碎冰的试管置于烧杯内的温水中，在碎冰在插入温度计，图中温度计示数为℃．（2）小明设计了一个记录实验过程的表格，表格中（a）、（b）两处应填的内容是：（a）；（b）．（3）小明根据实验数据，画出了冰的熔化图象，从吸放热和温度变化的角度分析，冰的熔化过程和水的沸腾过程具有的共同特点是：．24．在探究“影响滑动摩擦力大小的因素”实验中：（1）为测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水平方向拉动，使其做运动，此时木块受到摩擦力大小与拉力大小．（2）添加砝码，继续实验，这是为了探究对滑动摩擦力大小的影响．小明正确操作，完成实验．（3）弹簧测力计时本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的是（填字母）．A．探究定滑轮工作时的特点 B．探究压力的作用效果C．探究阻力对物体运动的影响 D．探究动能大小与哪些因素有关．25．如图所示是“探究不同物质吸热升温的现象”实验装置，取质量和初温都相同的甲、乙两种液体，分别倒入相同的易拉罐中，用相同的装置加热，实验数据记录如下表：（1）实验中，可以通过；（选填“升高的温度”或“加热时间”）来比较两种液体吸收热量的多少．（2）分析实验数据可知：与它们升高相同温度时，（选填“甲”或“乙”，下同）液体需要吸收的热量更多；当它们吸收相同热量时，液体冷却效果更好．（3）若在这两种液体中选择一种作为汽车发动机的冷却剂，液体冷却效果更好．26．小明利用空易拉罐做了几个物理小实验．（1）如图甲所示，在易拉罐中注人少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一观象说明了的存在．（2）如图乙所示，用易拉罐制作一个简易针孔照相机：在易拉罐底部中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料薄膜上能看到窗外景物（选填“倒立”或“正立”）的像，像形成的原理是光的．（3）如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可以吸管按图中箭头（选填“A”或“B”）所示的方向用力吹气．（4）如图丁所示，用塑料薄膜擦过的塑料管靠近易拉罐，易拉罐（选填“可能”或“不可能”）被吸引．27．小明用如图甲所示的装置，探究影响液体内部压强的因素．（1）在图乙中，将橡皮膜先后放在a、b位置处可知，同种一条，越大，压强越大，支持该结论的实验现象是：．（2）为了探究密度对液体内部压强的影响，还需将橡皮膜放在图丙中（选填“c”或“d”）位置处．=2.5V．28．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额（1）图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正．（2）闭合开关前，滑片P应位于（选填“A”或“B”）端．（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 W ．（4）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R 1和R 2为滑动变阻器，R 2的最大电阻为R 0）．①只闭合开关 ，调节R 2，使电压表的示数为2.5V ； ②只闭合开关 ，调节 ，使电压表的示数仍为2.5V ；③接着将R 2的滑片P 调至最左端，记下电压表的示数为U 1；再将R 2的滑片P 调至最右端，记下电压表的示数为U 2，则小灯泡额定功率的表达式P 额= （用U 额、R 0、U 1、U 2表示）．29．最近，南京服务网络平台上线了“共享汽车”服务，如图所示时“共享汽车”中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的．（1）某市民驾驶该车行驶在回家的路上，若以该车为参照物，路旁的树木是 （选填“运动”或“静止”）的．（2）该车以36km/h 的速度匀速行驶6min ，求通过的路程．（3）一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m 2，已知车对地面的压强是1.2×105Pa ，求空车的质量．（g 取10N/kg ）30．如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V ，定值电阻R 1=5Ω．滑动变阻器R 2上标有“25Ω 1A ”字样，R 3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx ，白天光照度大于3lx ），当R 1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E时，照明系统内照明灯自动工作．（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E的最小值是lx．23．2、南通市2017年中考物理试题及答案一、选择题（共10小题，每小题2分，满分20分）1．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A．同种电荷相互排斥B．异种电荷相互排斥C．分子之间存在斥力D．分子之间存在空隙2．下列事例中，需要防止惯性带来危害的是（）A．人蹬冰面后可继续滑行 B．突然刹车人会前倾C．离弦的箭继续飞行 D．敲击锤柄套紧锤头3．许多成语对声现象有着生动描述．下列成语中描写声音响度的是（）A．声如洪钟B．曲高和寡C．悦耳动听D．余音绕梁4．用易拉罐、水、橡皮泥、酒精灯按图片位置体验大气压的存在，下列说法中不正确的是（）A．易拉罐被压瘪说明大气压的存在B．易拉罐被压瘪也可说明力能使物体发生形变C．用酒精代替水注入罐中也能完成实验D．罐口不用橡皮泥堵住也能观察到罐被压瘪5．2017年4月，我国成功发射天舟一号飞船，如图，天舟一号关闭发动机后，从椭圆轨道上离地球较近的P点向离地球较远的Q点运动．该过程中天舟一号（）A．相对地球静止B．受到平衡力 C．动能转化为势能D．不受力作用6．野外生存能力是户外运动者的必备技能．下列生存技能与物理知识相对应的是（）A．影长辨向﹣光的折射现象B．削竹为刀﹣减面积增压力C．融冰取水﹣固体升华现象D．钻木取火﹣做功改变内能7．将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A．倒立、缩小的实像B．正立、缩小的实像C．倒立、放大的实像D．正立、放大的虚像8．如图，O为拉杆式旅行箱的轮轴，OA为拉杆．现在拉杆端点A处施加力F，使箱体从图中位置绕O点缓慢逆时针转至竖直位置．若力F的大小保持不变，则力F的方向应（）A．垂直于OA B．竖直向上C．沿OA向上D．水平向左9．用高速摄影机拍摄于子弹穿鸡蛋前后的两帧画面，如图所示，已知拍摄两帧画面的时间间隔为6.0×10﹣4s，则子弹的速度约为（）A．80m/s B．180m/s C．280m/s D．380m/s10．如图，D为电子元件，能起稳压作用，即在一定条件下可保持其两端的电压不变，R为定值电阻，E为电压可调的电源，当D起稳压作用时，下列描述电UD路中的电流I、R消耗的电功率P随电源电压U变化关系的图线中，可能正确的总是（）二、非选择题（共13小题，满分70分）11．汽车大多用汽油作燃料，汽油是能源．自2017年起，北京的车用汽油按季节分品种供应，原因是温度相同时，不同品种汽油的蒸气压不一样，所谓蒸气压是汽油（填物态变化的名称）成气体所产生的压强．蒸气压过高，对环境污染大，反之汽车不易启动．因此，夏季应选用蒸气压相对（选填“较高”或“较低”）的汽油．12．如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场．（1）闭合开关，由于磁场对有力的作用，线圈会转动；线圈在磁场中（选填“能”或“不能”）持续转动．（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了（选填“直流”或“交流”）电，根据此原理可制成机．13．“海翼”号深海滑翔机，刷新了下潜深度的世界纪录．“海翼”号通过改变自身油囊体体积实现浮沉，如图，下沉时，油囊体积变小，滑翔机所受浮力，海水对它的压强将；当机翼对水施加向后的推力时，由于力的作用是，滑翔机会获得向前的动力；深海中的滑翔机利用声呐装置与海面联系，声呐是利用波传递信息的．14．某自动豆浆机工作时，电热管加热与电动机打浆过程交替进行，其部分参数如下表．（1）空豆浆机放在水平桌面上，接触面积为4cm2，对水平面的压强为Pa．（2）不计热量损失，加强管正常工作80s，可使1kg豆浆的温度升高°C[取C豆浆=4×103J/（kg•°C）]；豆浆飘出阵阵香味说明分子在．（3）电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因为导线，产生的热量少；若豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h，加热与打浆的时间之比为3：1，则打好一次豆浆需h．15．小华利用浮力知识测量橡皮泥的密度．A．测出空烧杯的质量m．B．将橡皮泥捏成碗状，轻放入盛满水的溢水杯中，橡皮泥漂浮，用烧杯接住溢出的水．C．测出烧杯和水的总质量m1，如图．D．将该橡皮泥取出捏成团，放入盛满水的溢水杯中，橡皮泥沉底，用另一相同的空烧杯接住溢出的水．E．测出烧杯和水的总质量m2．（1）调节天平平衡时，发现指针静止时指在分度盘中央刻度线右侧，则应将平衡螺母向调节，由图可知m1= g．（2）橡皮泥密度的表达式为ρ= ．（用m0、m1、m2等物理量的符号表示）（3）操作B、D中橡皮泥所受浮力分别为FB 、FD，则FB、FD的大小关系是：FBFD，请写出你的推理过程：．16．如图，鸡蛋悬浮在液体中，请画出鸡蛋受力的示意图．17．如图，作出物体AB在平面镜中所成的像．18．请在图中用笔画出代替导线将三线插座、电灯和开关分别接入电路．19．工人用图示装置在10s内将质量为45kg的货物匀速提升2m，此过程中拉力的功率为120W．（g取10N/kg）求：（1）有用功；（2）滑轮组的机械效率；（3）若工人用此装置匀速提升其他货物，测得拉力大小为300N，额外功占总功的20%，工人提升货物的重．20．如图，电源电压恒定，小灯泡L标有“6V 3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器，开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A．求：（1）小灯泡正常发光时的电阻；（2）S1、S2都闭合时，R1在10min内消耗的电能；（3）S1、S2都断开，调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率．21．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干．（1）请用笔画线代替导线将图甲所示的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片应置于（选填“左”或“右”）端．闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在变阻器两端时有示数，接在开关两端时无示数，则电路故障是．（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，其值为V，小灯泡的额定功率为W．（4）在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图丙、丁两种方案，则能测出灯泡额定功率的方案是．22．冰壶比赛中，为减小冰壶与冰面间的摩擦，运动员需在冰壶运动路线上的某些区域刷冰，如图甲．（1）为探究刷冰长度的影响因素，小明和同学用图乙装置寻找模拟刷冰区域的材料，他们将木块分别放在长木板、绸布、棉布上，用弹簧测力计水平拉木块做运动，发现测力计示数关系是F棉＞F木＞F绸．若用木板模拟未刷冰区域，则应选模拟刷冰区域．（2）他们用图丙装置，将长为l的所选材料M平铺在木板上，让木板从斜面上滑下，经过M后停在木板上的固定位置P．木板运动到位置P，所需M的长度l 与哪些因素有关？大家提出以下猜想：猜想1：与木块由静止滑下时的高度h有关；猜想2：与M左端到斜面底端的距离x有关．①验证猜想1时，保持x不变，将木块从高度将静止滑下，改变l，使木块最终都停在位置P，数据记录如下：在图丁中描点作出l与h的关系图线；l与h的定量关系是l= ．②验证猜想2时，小明改变x，将木块从不同高度由静止滑下，记录数据，得出结论．分析实验中存在的问题是；正确操作，发现每次只将M前后移动时，木块都会经过M停在P位置．该现象可否定猜想2的依据是；若在上述正确操作中同时改变x和l，则木块最终可能停在（选填“P 点左侧”或“P点右侧”）．23．阅读短文，回答问题．客机C919如图甲，我国研制的大客机C919于5月5日首飞成功．C919机舱内覆有一层高孔率”超细航空级玻璃棉“，能很好地保温与吸收噪音，其单丝纤维直径只有3～5μm，1m3的质量为5kg．机舱内先进的”呼吸系统“，使飞机在气压只有2.5×104Pa左右的万米高空时，能将机外﹣50°C以下的冷空气不断压缩，导致送入舱内的空气温度达到50°C以上，同时系统依靠传感器的自动控制，使舱内气压和温度达到舒适值．该机有较大的翼载，翼载指飞机的最大起飞质量与机翼面积的比值；机上搭载的新一代涡扇发动机的热效率和推进效率比一般客机高，所谓热效率是指发动机获得的机械能与燃料完全燃烧产生的内能之比，而推进效率则是指发动机传递给飞机的推进功（推力所做的功）与其获得的机械能之比，下表是飞机的部分技术参数．（1）阳光下，飞机尾翼呈现绿色，是因为尾翼绿光；若飞机的翼载是500kg/m2，则机翼面积为m2．（2）下列关于”超细航空级玻璃棉“性质的描述中，不正确的是．A．单丝纤维比头发细 B．密度与玻璃差不多C．隔音性能相对较好 D．导热能力相对较弱（3）在万米高空，机体1m2面积上承受内外气压的压力差约为N；为确保机舱内的温度维持体感舒适值，机上空调需要不断（选填”加热“或”制冷“）．二、非选择题11．不可再生；汽化；较低．12．（1）电流；不能．（2）交流；发电．13．变小；相互的；超声．14．（1）5×104．（2）22 ；不停地做无规则运动．（3）电阻远小于电热管的电阻；0.2 ．15（1）左；32 ．（2）•ρ水．（3）大于；操作B中物体漂浮在水面上，浮力FB等于物体的重力，操作D中物体沉底在水里，浮力FD小于物体的重力，橡皮泥在这两个过程中形状发生了变化，而重力不变，所以FB 大于FD．19．解：（1）货物的重力：G=mg=45kg×10N/kg=450N；有用功：W有用=Gh=450N×2m=900J；（2）拉力做的总功：W总=Pt=120W×10s=1200J；滑轮组的机械效率：η=×100%=×100%=75%；（3）由图可知n=3，已知额外功占总功的20%，则此时的机械效率η′=1﹣20%=80%；此时的机械效率：η′====，所以提升物体的重力：G=η′nF=80%×3×300N=720N．20．解：（1）小灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，根据P=UI=，故灯的电阻：RL===12Ω；（2））S1、S2都闭合时，R2短路，灯与变阻器并联，电流表测电路的总电流，因L恰好正常发光，故电源电压为U=6V，灯正常发光时的电流：IL==0.5A 电流表示数即为干路的总电流，I=1.1A，根据并联电路电流的规律，通过变阻器的电流：I1=I﹣IL；=1.1A﹣0.5A=0.6A，R 1在10min内消耗的电能：W=UI1t=6V×0.6A×10×60s=2160J；（3）S1、S2都断开，R1与R2串联，调节滑片使R2的电功率为R1电功率的2倍，根据串联电路电流的规律，结合P=UI=I2R，电功率与对应的电阻成正比，故=，故R1=×R2=×10Ω=5Ω，根据电阻的串联和欧姆定律，电路的电流：I′===0.4A，R2的电功率：P2=U2I′=I′2R2=（0.4A2×10Ω=1.6W．21．解：（1）灯上标有“0.3A”字样，表示灯的额定电流为0.3A，测量小灯泡功率的实验中，电流表选用小量程与灯串联，电压表与灯并联，如下所示：（2）闭合开关前，滑动变阻器的滑片应置阻值最大处，即左端；闭合开关，发现灯泡不亮，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在开关两端，电压表无示数，说明开关之外有断路故障；电压表接在变阻器两端时有示数，说明电压表两接线柱与电源的两极是连通的，则肯定出现的故障是变阻器断路了；（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，图中电压表选用小量程，分度值为0.1V，其值为2.5V，小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；（4）将S2置于b，移动滑片，使电流表示数为0.3A，则灯正常发光；保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，记下电阻箱连入电路中的电阻大小R箱，使电流表的示数仍为0.3A，则灯正常发光时的电阻等于R箱，则灯的额定功率：P=I额2 R箱=（0.3A）2×R箱．22．解：（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数。

2017届镇江市初三物理联考试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．如图所示．是建筑工地常用的铲车，以下分析错误的是....................................... （）A．铲车利用液压技术能产生较大的力B．铲车铁斗上升的过程中．机械手臂相当于省力杠杆C．铲车宽大的轮子可以增大受力面积．减小对地面的压强D．铲车轮子表面凹凸不平的花纹可以增大摩擦2．固体、液体、气体分子间的距离由小到大的顺序是（）。

A．固体、液体、气体B．气体、液体、固体C．固体、气体、液体D．液体、固体、气体3．一个足球运动员用100N的力踢一个重为5N的足球，球离脚后在水平草地上向前滚动了30m．在球滚动的过程中，运动员对球足做的功为........................................ ()A．3000J B．500J C．150 J D．0J4．下列现象中，为了增大压强的是............................................................................... （）A．骆驼长着宽大的脚掌B．载重汽车装有许多轮子C．坦克车装有宽宽的履带D．压路机装有质量很大的碾子5．如图所示，杯子中装满水，现向杯中轻轻放入一个小木块，小木块漂浮在水面，则放入木块后（）A．水对杯底的压强增大B．水对杯底的压强不变C．水对杯底的压力增大D．水对杯底的压力减小6．摩托车做飞跃障碍物的表演时为了减少向前翻车的危险，下列说法中正确的是（）A．应该前轮先着地；B．应该后轮先着地；C．应该前后轮同时着地；D．哪个车轮先着地与翻车的危险没有关系。

7．下列物体中重力最接近1N的是 ................................................................................ （）A．一袋方便面B．一张学生桌C．一枚大头针D．一辆小汽车8．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。

2017年江苏省镇江市中考物理试卷参考答案与试题解析一、选择题（本题共12个小题，每小题2分，共24分）1．（2分）（2017•镇江）电阻这一物理量的单位是（）A．安培B．欧姆C．伏特D．瓦特【解答】解：A、安培是电流的国际单位；故A错误；B、电阻的国际单位是欧姆，简称欧，符号为Ω．故B正确；C、伏特是电压的国际单位；故C错误；D、瓦特是功率的国际单位；故D错误；故选B2．（2分）（2017•镇江）用大小不同的力敲击鼓面可改变声音的是（）A．传播速度B．音调C．音色D．响度【解答】解：当用大小不同的力敲击鼓面时，鼓面会因振动而发出声音，由于鼓面振动的幅度不同，所以声音的响度也会不同；故选D．3．（2分）（2017•镇江）下列现象中，属于熔化的是（）A．露珠的形成 B．壶口冒“白气”C．冰雪消融D．湿手烘干【解答】解：A、露珠是空气中的水蒸气遇冷液化成的小水珠，属于液化现象，故A错误；B、壶口冒“白气”是水蒸气遇冷液化成的小水珠，属于液化现象，故B错误；C、冰雪消融是有固态变成液态，属于熔化现象，故C正确；D、湿手烘干是水由液态变成气态，是汽化现象，故D错误．故选C．4．（2分）（2017•镇江）我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是（）A．可听声B．次声波C．电磁波D．超声波【解答】解：通信卫星与地面间信息传输是依靠电磁波来完成的．故选：C．5．（2分）（2017•镇江）下列工具在使用时属于费力杠杆的是（）A．镊子B．剪子C．钳子D．起子【解答】解：A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；B、剪子在使用过程动力臂大于阻力臂，是省力杠杆，故B错误；C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；C、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误．故选：A．6．（2分）（2017•镇江）下列估计值中，最接近实际的是（）A．人正常步行时的速度约为5m/sB．住宅楼每层楼的高度约为3mC．一本物理书的质量约为30gD．一盏家用节能灯的功率约为1kW【解答】解：A、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右．故A不符合实际；B、住宅楼三层的高度在10m左右，一层楼的高度一般在3m左右．故B符合实际；C、一个大苹果的质量在300g左右，一本物理书的质量与此差不多，在300g左右．故C不符合实际；D、教室中日光灯的额定功率在40W左右，家用节能灯的额定功率比日光灯还要小得多，一般在10W左右．故D不符合实际．故选B．7．（2分）（2017•镇江）我国自主研制的大飞机C919试飞期间，一伴飞飞机与C919朝同一方向沿直线匀速飞行，题图为伴飞飞机上的科研人员某时刻通过航窗所看到的C919图景，已知伴飞飞机的速度比C919的大，则一段时间后科研人员看到的图景可能是（）A．B．C．D．【解答】解：飞机C919试飞期间，伴飞飞机与C919朝同一方向沿直线匀速飞行，伴飞飞机的速度比C919的大，所以经过一段时间后C919应该相对于伴飞飞机向后运动，故A图符合实际情况，故A正确．故选A．8．（2分）（2017•镇江）图是投掷飞镖时的场景，下列说法正确的是（）A．飞镖在投出之前没有惯性B．飞镖在空中飞行时的运动状态保持不变C．将飞镖投出的过程中，手对飞镖做了功D．将飞镖按图示虚线方向投出，可击中靶上的P点【解答】解：A、一切物体在任何情况下都有惯性，故A错误；B、飞镖在空中受到竖直向下的重力作用，飞行时的运动状态时刻在改变，故B 错误；C、将飞镖投出的过程中，手对飞镖做了功，飞镖受到了力，并且在力的方向移动了距离，使物体具有了机械能，故C正确；D、将飞镖按图示虚线方向投出，飞镖受重力作用，由于重力的方向竖直向下，飞镖不做直线运动，故不能击中靶上的P点．故选C．9．（2分）（2017•镇江）两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO2）气体，用玻璃板隔开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同．已知瓶中NO2气体的密度比瓶中空气的大，下列说法正确的是（）A．此现象能说明分子间存在相互作用的引力B．此现象与“扫地时灰尘飞扬”的成因相同C．颜色变得相同后，瓶中气体分子停止运动D．颜色变得相同后，左侧瓶中气体密度变大【解答】解：A、当把中间的玻璃板抽掉后观察到左右两个瓶子颜色变均匀了，这是扩散现象，说明分子在不同的做无规则运动，故A错误；B、“扫地时灰尘飞扬”是固态颗粒的机械运动，此现象与“扫地时灰尘飞扬”的成因不同，故B错误；C、组成物质的分子在不停地做无规则运动，两瓶颜色变得相同后，瓶中气体分子仍然在运动，故C错误；D、因为NO2气体的密度大于空气的密度，所以两气体混合后，左侧瓶中气体密度变大，故D正确．故选D．10．（2分）（2017•镇江）图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A．M的电阻R M变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I=的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R=可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R=可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．11．（2分）（2017•镇江）如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（）A．关卡4 B．关卡3 C．关卡2 D．关卡1【解答】解：由题知，关卡放行和关闭时间分别为5s和2s，小强正通过A处时，关卡刚好放行，由v=可得，小强到达关卡1时所用的时间：t1===4.5s＜5s，所以关卡1不会挡住他；每两个关卡间距离8m，所以小强通过相邻两关卡所用的时间t===4s，小强到达关卡2的时间：t2=t1+t=4.5s+4s=8.5s，5s+2s＜t2＜5s+2s+5s，所以关卡2不会挡住他；小强到达关卡3的时间：t3=t2+t=8.5s+4s=12.5s，5s+2s+5s＜t3＜5s+2s+5s+2s，所以关卡3会最先挡住他．故选B．12．（2分）（2017•镇江）图是一小球从密度均匀的油中A处由静止释放后竖直下落的图景，小球在AB段做加速运动，在BC段做匀速运动，①和②是小球经过的两个位置，则（）A．小球与油的密度相等B．小球经过位置①处所受浮力比②处的小C．小球的机械能在BC段保持不变D．小球在BC段不只受到重力和浮力【解答】解：A、小球从密度均匀的油中A处由静止释放后竖直下落，是下沉过程，下沉物体的密度大于油的密度，故A错误；B、根据F浮=ρ液gV排知，下沉过程中，液体的密度不变，排开液体的体积不变，浮力不变，故小球经过位置①处所受浮力等于②处的大小，故B错误；C、小球在BC段做匀速运动，质量不变，速度不变，动能不变，高度减小，重力势能减小，机械能减小，故C错误；D、小球在BC段做匀速运动，受到平衡力的作用，但重力大于浮力，故不只受到重力和浮力，还受油的阻力，故D正确．故选D．二、填空题（本题共9个小题，每空1分，共28分）13．（3分）（2017•镇江）（1）图1中，木块的长度为 2.90cm（2）图2中，量筒内液体的体积为17ml（3）正确测量物体质量时盘中砝码和游码位置如图3所示，则物体的质量为73.5g【解答】解：（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与0刻度线对齐，右侧与2.90cm对齐，所以木块的长度为L=2.90cm；（2）在量筒上，10ml之间有10个小格，一个小格代表1ml，即量筒的分度值为1ml，液体的体积为V=17ml；（3）天平标尺的分度值是0.5g，被测物体的质量是50g+20g+3.5g=73.5g．故答案为：（1）2.90；（2）17；（3）73.5．14．（3分）（2017•镇江）如图所示，用F=20N的拉力将重G=30N物体匀速提升2m，不计轮轴间摩擦及绳重，则动滑轮G动=10N，上述过程中有用功W有=60J，动滑轮的机械效率η=75%．【解答】解：动滑轮绳子的有效股数为2，不计轮轴间摩擦及绳重，）可得，动滑轮的重力：由F=（G+G动G动=nF﹣G=2×20N﹣30N=10N，有用功：W有=Gh=30N×2m=60J，总功：W总=Fs=20N×2×2m=80J，动滑轮的机械效率：η=×100%=×100%=75%．故答案为：10；60；75%．15．（3分）（2017•镇江）图示实验装置中，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表G的指针向右偏，这是电磁感应现象，为使G的指针向左偏，可使导体棒向左运动，断开S1、闭合S2，导体棒能运动起来，依此可制成电动机（选填“电动机”或“发电机”）．【解答】解：断开S2、闭合S1，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现象；感应电流的方向与导体运动方向有关，为使G的指针向左偏，可使导体棒向左运；断开S1、闭合S2，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是电动机的原理．故答案为：电磁感应；左；电动机．16．（3分）（2017•镇江）用水冷却鸡蛋，鸡蛋的温度降低，内能减小，这是通过热传递改变了鸡蛋的内能，若水的质量是0.5kg，水温升高了5℃，则水吸收的热量是 1.05×104J．【解答】解：（1）用水冷却鸡蛋，水的温度低，鸡蛋的温度高，存在温度差，内能由温度高的鸡蛋传向温度低的水，因此是通过热传递的方式来减小鸡蛋的内能；（2）水吸收的热量Q=cm△t=4.2×103J/（kg•℃）×0.5kg×5℃=1.05×104J．吸故答案为：减小；热传递；1.05×104．17．（3分）（2017•镇江）如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这是液化现象（填一种物态变化名称），此过程放出热量（选填“吸热”或“放热”）；使气态乙醚发生这种物态变化的另一种方法是降低温度．【解答】解：推活塞，使气态乙醚的体积被压缩，分子间的距离拉近，体积变小，变成了液态，这是液化现象，液化放热．另一种使气体液化的方法是降低温度．故答案为：液化；放出；降低．18．（3分）（2017•镇江）某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该材料导热性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块质量为3kg，该材料的密度ρ=3×103kg/m3，静置在水平地面上时对地面的压强p=3000Pa．g取10N/kg．【解答】解：（1）根据题目中“某合金材料制成的解冻板，无需用水用电即可快速解冻食品”可知，这是利用了该材料导热性强的物理属性；（2）正方体合金块的体积：V=（0.1m）3=1×10﹣3m3，该材料的密度：ρ===3×103kg/m3；（3）正方体合金块静置在水平地面上时对地面的压力：F=G=mg=3kg×10N/kg=30N，对地面的压强：p===3000Pa．故答案为：导热；3×103；3000．19．（3分）（2017•镇江）图1中，电源电压U=6V，R为定值电阻，通过灯泡L 的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I=0.25A，灯泡功率P=0.375W，定值电阻R=18Ω【解答】解：由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压．因串联电路中总电压等于各分电压之和，所以，电压表的示数为4.5V时，灯泡两端的电压：U L=U﹣U R=6V﹣4.5V=1.5V，由图象可知，通过灯泡的电流为0.25A，即电路中的电流I=0.25A，灯泡的电功率：P L=U L I=1.5V×0.25A=0.375W，由I=可得，定值电阻的阻值：R===18Ω．故答案为：0.25；0.375；18．20．（3分）（2017•镇江）图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于保温档，已知R1=484Ω，烧煮时的功率是保温时的11倍，则R2=48.4Ω，该电饭煲烧煮，保温各1h可使电能表（3000imp/kW•h）的指示灯闪烁3600次．【解答】解：（1）由电路图可知，开关S断开时，电路为R1的简单电路，电路中的总电阻最大，由P=UI=可知，电路的总功率最小，电饭锅处于保温档；（2）开关S闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电饭锅处于烧煮档，因电路中总功率等于各用电器功率之和，且烧煮时的功率是保温时的11倍，所以，两电热丝的功率之比：===，由P=UI=可得，两电热丝的阻值之比：===，则R2=R1=×484Ω=48.4Ω；（3）电饭煲保温时的功率：P保温===100W=0.1kW，电饭煲烧煮时，电路的总功率：P烧煮=11P保温=11×100W=1100W=1.1kW，由P=可得，该电饭煲烧煮，保温各1h消耗的电能：W=P总t=（P保温+P烧煮）t=（0.1kW+1.1kW）×1h=1.2kW•h，电能表指示灯闪烁的次数：n=3000imp/kW•h×1.2kW•h=3600imp．故答案为：保温；48.4；3600．21．（4分）（2017•镇江）如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是倒立的，P位于A的右侧，上述过程中光屏是向右侧移动的，用刻度表示透镜在光具座上的位置：55cm～60cm．【解答】解：用焦距为5cm的凸透镜进行实验操，将蜡烛放在A处时，位于P 处的光屏上得到了清晰的缩小像；此时物距u＞2f，保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2f＞u＞f，成倒立、放大的实像，由此可知，两次所成的像都是倒立的实像；凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大，可知，上述过程中物距减小，像距变大，即光屏是向右侧移动的；v＞2f．蜡烛放在A处时，根据u＞2f，成倒立、缩小的实像可知，此时透镜应在50cm 右边．保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2f＞u＞f，此时透镜应在55cm～60cm的刻度范围．综上分析可知，用刻度表示透镜在光具座上的位置：55cm～60cm．故答案为：倒；右；右；55cm～60cm．三、解答题（共7个小题，共48分）22．（2分）（2017•镇江）请在图中虚线框内标出电源左端的极性（“+”或“﹣”）和静止小磁针的N极；【解答】解：已知通电螺线管的左端为N极，右端为S极．根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极．由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．如图所示：23．（2分）（2017•镇江）请将虚线框内带有保险丝的三孔插座正确接入家庭电路．【解答】解：首先辨别上面三根线：下面是地线、上面是火线、中间是零线．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上，如图所示：24．（2分）（2017•镇江）形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．【解答】解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示：25．（6分）（2017•镇江）图1是某同学探究平面镜成像特点的实验装置，棋子A 和B完全相同（1）实验中应选择较薄（选填“厚”或“薄”）的茶色玻璃板，并将其竖直放置在水平桌面上．（2）为确定棋子A像的位置，应在玻璃板后方移动棋子B，直到它与棋子A的像完全重合；（3）多次改变棋子A的位置进行实验，可得到像与物关于镜面对称的实验结论（4）某次实验后，将光屏竖直放置棋子B的位置，光屏上不能（选填“能”或“不能”）接收到棋子A的像．（5）另一位同学直接用平面镜来确定像的位置，如图2所示，平面镜竖直放置在铺有白纸的水平桌面上，将5节同样的小电池直立在白纸上，保持电池①的位置不变，移动其它电池，使电池③遮挡住电池①的像和电池②，电池⑤遮挡住电池①的像和电池④，在白纸上记录下电池的位置如图3所示，请在图3中作出电池①像的位置并用“•”表示．【解答】解：（1）玻璃板越薄，两个反射面所在的像距离越近，这样可以使确定的像的位置更加准确，厚玻璃板会形成两个像，会影响对实验结果的判断；为了使像呈在水平面上，应让玻璃板竖直放置；（2）在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，这样做的目的既确定了像的位置又验证了物像大小相等；（3）多次改变棋子A的位置进行实验，发现像到镜面的距离始终等于物体到镜面的距离，可得到像与物关于镜面对称的实验结论；（4）某次实验后，将光屏竖直放置棋子B的位置，由于平面镜成的是虚像，光屏上不能接收到棋子A的像；（5）保持电池①的位置不变，移动其它电池，使电池③遮挡住电池①的像和电池②，电池⑤遮挡住电池①的像和电池④，根据光的直线传播作图得：．故答案为：（1）薄；竖直；（2）完全重合；（3）镜面；（4）不能；（5）如图．26．（6分）（2017•镇江）图1是小丽探究动能大小与速度关系时的实验场景：斜面上有两平行轨道，将两小球①、②从轨道上由静止释放，与放置在水平木板上的两个相同木块①、②发生碰撞，两个木块初始位置到斜面底端的距离相等．（1）为完成实验，应使两个质量相同的小球从轨道上不同高度由静止释放（均选填“相同”或“不同”）（2）由图1场景可知，碰撞木块前瞬间，小球①的动能较大，两木块通过A、B两点处所受的滑动摩擦力大小分别为f A、f B，则f A=f B，滑行中，木块的动能转化成内能；（3）图2是某次实验的场景：将两小球从图中E、F处静止释放，最终木块①从水平木板的右端滑出，小丽用质量更大的木块③替换木块①后继续此次实验，将两小球仍从图中E、F处由静止释放，木块③未滑出木板，小丽的实验改进有一处遗漏，它是没有将木块②也更换为与木块③相同的木块．【解答】解：（1）探究动能大小与速度关系时，应控制质量不变，改变速度，故应使两个质量相同的小球从轨道上不同高度由静止释放；（2）碰撞木块前瞬间，小球①是从高度滑下的，速度较大，动能较大，两木块通过A、B两点处所受的滑动摩擦力大小分别为f A、f B，由于压力大小和接触面的粗糙程度相同，故摩擦力相同，即f A=f B，滑行中，木块克服摩擦做功，木块的动能转化成内能；（3）由图可知，图2实验探究的是动能大小与速度的关系，此时应控制质量相同，故实验的遗漏为：没有将木块②也更换为与木块③相同的木块．故答案为：（1）相同；不同；（2）①；=；内；（3）没有将木块②也更换为与木块③相同的木块．27．（8分）（2017•镇江）在测量电阻的实验中：（1）小华设计的测量电路如图1所示，待测电阻R x约10Ω①在开关闭合前，滑动变阻器的滑片应置于最左端；②导线A、B、C、D中有一根连接错误，这根导线是D；③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中R x出现了断路故障．（2）小清设计的测量另一待测电阻R x阻值的电路如图2所示①他的测量步骤如下第1步：将R x接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图3所示，示数为2V；断开开关S，移走Rx 第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图3所示，此时电阻箱接入电路中阻值R=48Ω，则小清测得R x的阻值为48Ω②在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得R x的阻值将偏大，设滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，则小清测得R x的值为52Ω．【解答】解：（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；②由图可知，D导线使R x短路，即R x并未接入电路，因此D导线连接错误；③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即R x处断路；（2）①由图可知，电压表测用0﹣3V量程，最小分度为0.1V，可读出示数为2V；保持变阻器接入电路的电阻和电压表示数不变，则变阻器两端电压U变=U﹣2V 仍不变，根据串联电路的分压规律可知，变阻箱此时接入电路中的阻值与R x值相等，即R x=48Ω；②如果向右移动滑片，则此时变阻器接入电路的电阻变大，根据串联电路=可知，不变时，R滑变大，则R箱也相应变大，即他测得R x的阻值将变大；由=，变阻器未移动时接入电路的阻值，R=×R x=×48Ω=24Ω，滑=24Ω+2Ω=26Ω时，滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，即R'滑==，即R x=2R'滑=2×26Ω=52Ω．故答案为：（1）①左；②D；③R x；断；（2）①2；48；②大；52．28．（5分）（2017•镇江）如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的长度之比为1：3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖（1）求吸盘所受的大气压力F0（2）求人所用拉力F（3）若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂．【解答】解：（1）由p=可得：吸盘所受的大气压力F0=p0S=1×105Pa×30×10﹣4m2=300N；（2）吸盘沿竖直方向刚好拉离地面，吸盘所受的拉力与大气对吸盘的压力是一对平衡力，即F A=F0=300N，由杠杆原理F A×OA=F×OB可得：F===100N；（3）力臂是支点到力的作用线的垂直距离，如图所示．答：（1）求吸盘所受的大气压力为300N；（2）人所用拉力F为100N（3）如图所示．29．（8分）（2017•镇江）某汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，消耗了5kg汽油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近似取q=5×107J/kg，设汽油在气缸内完全燃烧．（1）图示时刻，四冲程汽油机处于压缩冲程；若该汽油机每分钟完成7200个冲程，则它每秒钟完成30个工作循环（2）若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶，求汽车所受的阻力f；（3）研究表明新材料的出现可将热电转换装置的效率大幅提高到15%，据此计算，上述过程中随废气排放的能量通过转换装置后可获得多少电能？这些电能可供车内总功率为1000W的用电器持续工作多长时间？【解答】解：（1）由图可知，进气门和排气门都是关闭的，活塞上行，可以判断是压缩冲程；该汽油机每分钟完成7200个冲程，故每秒完成120个冲程，热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，若该汽油机每秒完成120个冲程，则每秒它对外做功30次，完成30个工作循环，飞轮转动20周；（2）汽油完全燃烧释放的热量：Q放=mq汽油=5kg×5×107J/kg=2.5×108J；根据η=可得有用功：W有=ηW总=30%×2.5×108J=7.5×107J；由v=可得，汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，通过的路程：s=vt=75km/h×1h=75km=75000m，由W=Fs可得，汽车匀速直线行驶，F=f，f=F===103N；（3）汽油燃烧释放能量的40%，由公式Q′=Qη1=2.5×108J×40%=1×108J，转换的电能：W′=Q′η2=1×108J×15%=1.5×107J；由P=可得，这些电能可供车内总功率为1000W的用电器持续工作的时间：t===1.5×104s．故答案为：（1）压缩；30；（2）汽车所受的阻力f是103N；（3）随废气排放的能量通过转换装置后可获得1.5×107J的电能；这些电能可供车内总功率为1000W 的用电器持续工作1.5×104s．30．（9分）（2017•镇江）建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城市看海”．图1是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为电阻箱，R F为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化，已知：电压U=12V；当电磁铁线圈中的电流I≤0.04A时，铁质开关K被释放，当I≥0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内；电磁铁线圈电阻不计，R F的阻值随池内水位变化关系如图2所示．（1）当池内水位升高时，R F受到水的压力将变大；（2）请在图1中接入一电压表，要求当水位升高时电压表的示数增大（3）若此电路能控制池内的最低水位0.5m，求所能控制的最高水位．。

2017年江苏省各地市中考物理试题及答案汇编1、2017年江苏省南京市中考物理试题及答案---------022、2017年江苏省南通市中考物理试题及答案---------153、2017年江苏省常州市中考物理试题及答案---------274、2017年江苏省淮安市中考物理试题及答案---------395、2017年江苏省连云港市中考物理试题及答案-------496、2017年江苏省苏州市中考物理试题及答案---------587、2017年江苏省泰州市中考物理试题及答案---------688、2017年江苏省无锡市中考物理试题及答案---------799、2017年江苏省徐州市中考物理试题及答案---------9410、2017年江苏省盐城市中考物理试题及答案-------10211、2017年江苏省扬州市中考物理试题及答案-------11212、2017年江苏省宿迁市中考物理试题及答案-------12613、2017年江苏省镇江市中考物理试题及答案-------133精心打造、惠及莘莘学子1、南京市2017年中考物理试题及答案一.选择题（每题2分）1．如图所示，小华在唱《青藏高原》这首歌，老爷爷所说的话是指唱到“高原”的“高”时，要求声音的（）A．音调高B．音调低C．响度大D．响度小2．以下有关物理量的估测，符合生活实际的是（）A．一支2B铅笔的长度约为18cmB．六月份南京的平均气温约为50℃C．中学生跑完50m用时约4sD．教室内一盏日光灯额定功率约为200W3．以下对科学史实的描述正确的时（）A．“日心说”提出地球是宇宙的中心B．原子核式结构模型提出原子是由质子和中子构成C．光的色散现象表明太阳光是由多种色光混合而成D．能量守恒定律表明自然界中可利用的能量不会减少4．如图所示，用水壶烧水，水烧开后能看到壶嘴周围有“白气”产生，其中a、b两位置有一处“白气”较浓．以下关于“白气”的描述正确的是（）A．它是水蒸气，a处较浓B．它是水蒸气，b处较浓C．它是小水滴，a处较浓D．它是小水滴，b处较浓5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁6．小明和小华早窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜是，意外的发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对与原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们（）A．有一个方面相同，两个方面不同 B．有两个方面相同，一个方面不同C．三个方面都相同 D．三个方面都不同7．关于惯性，下列四个现象中对应的说明错误的是（）A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性B．汽车紧急刹车，车上的人会向前傾，说明车有惯性C．箭离开弓弦后，仍能向前飞行，说明箭有惯性D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性8．如图所示，小明用水平推力推静止在水平地面上箱子，但箱子却没有运动，下列说法正确的是（）A．箱子没有运动，此时箱子水平所受推力小于地面对箱子的摩擦力B．箱子受到的重力和地面对箱子的支持力是一对相互作用力C．地面对箱子的支持力和箱子对地面的压力时一对平衡力D．假设箱子受到的作用力突然全部消失，则箱子将静止在原地9．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路10．如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（）11．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底．若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m2、V2和F2，现有以下判断（）（1）若m1＞m2，则F1一定小于F2（2）若m1=m2，则F1一定大于F2（3）若V1=V2，则F1一定小于F2（4）若V1＞V2，则F1一定大于F2．A．（1）（3） B．（1）（4） C．（2）（3） D．（2）（4）12．如图所示电路中，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的时（）A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．当滑片P在最右端时，滑动变阻器消耗的功率为3.2W二.填空题13．“端午浓情，粽叶飘香”．“粽叶飘香”说明分子在；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在；若把分子看成一个小球，则一般分子直径的数量级为10﹣10m，合nm．14．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从斜射入中时发生了现象．15．如图所示，我国自主研制的首艘货运飞船天舟一号，由长征七号运载火箭发射升空，地面控制中心通过波向它发出指令，这种波在真空中传播速度为m/s．天舟一号子在随火箭加速上升过程中，动能（选填“变大”、“变小”或“不变”，下同），机械能．16．小明测量南京雨花石的密度，进行了如下实验：（1）将天平放在桌面上，游码放作标尺左端零刻度线处，发现指针静止时如图甲所示，应将天平的平衡螺母向端调，使横梁平衡：（2）如图乙所示，两雨石的质量为g；（3）将雨花石放人盛行50mL水的量筒中，靜止时液面情况如图丙所示，则雨花石的密度是kg/m3；（4）小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复了上述实验，将所测数据在图上又描出了另一个对应的点B，若ρA 、ρB分别代表雨花石和另一石块的密度，则ρA ρB（选填“＞”、“=”或“＜”）．17．如图所示，物体重180N，动滑轮重10N，小明用100N的拉力（方向不变）将物体匀速提升2m，用了10s，则此过程中有用功是J，额外功是J，拉力的功率是W，滑轮组的机械效率是．18．如图所示，电源电压为3V ，R 1=10Ω，R 2=10Ω，R 3=20Ω．只闭合S 3，电流表的示数为 A ，电压表的示数为 V ；只闭合S 1、S 2、S 3，电流表示数为 A ；要使电路消托的电功率最小，应只闭合开关 ．19．如图所示是一种新能源﹣﹣可燃冰，2017年5月18日，我国在南海开采可燃冰获得成功！1m 3可燃冰可分解释放约168m 3的天然气．可燃冰属于 （选填“可“或“不可”）再生能源．完全燃烧168m 3的天然气可以释放的热量为 J ，若这些热量全部被水吸收，可以将质量为 t 的水由20℃加热到70℃[q 天然气=4×107J/m 3，c 水=4.2×103J （kg •℃）]．三.解答题按要求作图（请保留作图痕迹）．20．如图所示，画出物体AB 在平面镜中的像A ′B ′．21．如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B 为重心）；用力作用在壶盖上A 点时，可将壶盖打开，请将A 点画出所需最小力F 的示意图（O 为支点）．22．如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．23．小明用如图所示的实验装置，做“探究冰熔化特点”实验．（1）将装有适量碎冰的试管置于烧杯内的温水中，在碎冰在插入温度计，图中温度计示数为℃．（2）小明设计了一个记录实验过程的表格，表格中（a）、（b）两处应填的内容是：（a）；（b）．（3）小明根据实验数据，画出了冰的熔化图象，从吸放热和温度变化的角度分析，冰的熔化过程和水的沸腾过程具有的共同特点是：．24．在探究“影响滑动摩擦力大小的因素”实验中：（1）为测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水平方向拉动，使其做运动，此时木块受到摩擦力大小与拉力大小．（2）添加砝码，继续实验，这是为了探究对滑动摩擦力大小的影响．小明正确操作，完成实验．（3）弹簧测力计时本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的是（填字母）．A．探究定滑轮工作时的特点 B．探究压力的作用效果C．探究阻力对物体运动的影响 D．探究动能大小与哪些因素有关．25．如图所示是“探究不同物质吸热升温的现象”实验装置，取质量和初温都相同的甲、乙两种液体，分别倒入相同的易拉罐中，用相同的装置加热，实验数据记录如下表：（1）实验中，可以通过；（选填“升高的温度”或“加热时间”）来比较两种液体吸收热量的多少．（2）分析实验数据可知：与它们升高相同温度时，（选填“甲”或“乙”，下同）液体需要吸收的热量更多；当它们吸收相同热量时，液体冷却效果更好．（3）若在这两种液体中选择一种作为汽车发动机的冷却剂，液体冷却效果更好．26．小明利用空易拉罐做了几个物理小实验．（1）如图甲所示，在易拉罐中注人少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一观象说明了的存在．（2）如图乙所示，用易拉罐制作一个简易针孔照相机：在易拉罐底部中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料薄膜上能看到窗外景物（选填“倒立”或“正立”）的像，像形成的原理是光的．（3）如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可以吸管按图中箭头（选填“A”或“B”）所示的方向用力吹气．（4）如图丁所示，用塑料薄膜擦过的塑料管靠近易拉罐，易拉罐（选填“可能”或“不可能”）被吸引．27．小明用如图甲所示的装置，探究影响液体内部压强的因素．（1）在图乙中，将橡皮膜先后放在a、b位置处可知，同种一条，越大，压强越大，支持该结论的实验现象是：．（2）为了探究密度对液体内部压强的影响，还需将橡皮膜放在图丙中（选填“c”或“d”）位置处．=2.5V．28．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额（1）图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正．（2）闭合开关前，滑片P应位于（选填“A”或“B”）端．（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 W ．（4）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R 1和R 2为滑动变阻器，R 2的最大电阻为R 0）．①只闭合开关 ，调节R 2，使电压表的示数为2.5V ； ②只闭合开关 ，调节 ，使电压表的示数仍为2.5V ；③接着将R 2的滑片P 调至最左端，记下电压表的示数为U 1；再将R 2的滑片P 调至最右端，记下电压表的示数为U 2，则小灯泡额定功率的表达式P 额= （用U 额、R 0、U 1、U 2表示）．29．最近，南京服务网络平台上线了“共享汽车”服务，如图所示时“共享汽车”中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的．（1）某市民驾驶该车行驶在回家的路上，若以该车为参照物，路旁的树木是 （选填“运动”或“静止”）的．（2）该车以36km/h 的速度匀速行驶6min ，求通过的路程．（3）一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m 2，已知车对地面的压强是1.2×105Pa ，求空车的质量．（g 取10N/kg ）30．如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V ，定值电阻R 1=5Ω．滑动变阻器R 2上标有“25Ω 1A ”字样，R 3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx ，白天光照度大于3lx ），当R 1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E时，照明系统内照明灯自动工作．（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E的最小值是lx．23．2、南通市2017年中考物理试题及答案一、选择题（共10小题，每小题2分，满分20分）1．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A．同种电荷相互排斥B．异种电荷相互排斥C．分子之间存在斥力D．分子之间存在空隙2．下列事例中，需要防止惯性带来危害的是（）A．人蹬冰面后可继续滑行 B．突然刹车人会前倾C．离弦的箭继续飞行 D．敲击锤柄套紧锤头3．许多成语对声现象有着生动描述．下列成语中描写声音响度的是（）A．声如洪钟B．曲高和寡C．悦耳动听D．余音绕梁4．用易拉罐、水、橡皮泥、酒精灯按图片位置体验大气压的存在，下列说法中不正确的是（）A．易拉罐被压瘪说明大气压的存在B．易拉罐被压瘪也可说明力能使物体发生形变C．用酒精代替水注入罐中也能完成实验D．罐口不用橡皮泥堵住也能观察到罐被压瘪5．2017年4月，我国成功发射天舟一号飞船，如图，天舟一号关闭发动机后，从椭圆轨道上离地球较近的P点向离地球较远的Q点运动．该过程中天舟一号（）A．相对地球静止B．受到平衡力 C．动能转化为势能D．不受力作用6．野外生存能力是户外运动者的必备技能．下列生存技能与物理知识相对应的是（）A．影长辨向﹣光的折射现象B．削竹为刀﹣减面积增压力C．融冰取水﹣固体升华现象D．钻木取火﹣做功改变内能7．将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A．倒立、缩小的实像B．正立、缩小的实像C．倒立、放大的实像D．正立、放大的虚像8．如图，O为拉杆式旅行箱的轮轴，OA为拉杆．现在拉杆端点A处施加力F，使箱体从图中位置绕O点缓慢逆时针转至竖直位置．若力F的大小保持不变，则力F的方向应（）A．垂直于OA B．竖直向上C．沿OA向上D．水平向左9．用高速摄影机拍摄于子弹穿鸡蛋前后的两帧画面，如图所示，已知拍摄两帧画面的时间间隔为6.0×10﹣4s，则子弹的速度约为（）A．80m/s B．180m/s C．280m/s D．380m/s10．如图，D为电子元件，能起稳压作用，即在一定条件下可保持其两端的电压不变，R为定值电阻，E为电压可调的电源，当D起稳压作用时，下列描述电UD路中的电流I、R消耗的电功率P随电源电压U变化关系的图线中，可能正确的总是（）二、非选择题（共13小题，满分70分）11．汽车大多用汽油作燃料，汽油是能源．自2017年起，北京的车用汽油按季节分品种供应，原因是温度相同时，不同品种汽油的蒸气压不一样，所谓蒸气压是汽油（填物态变化的名称）成气体所产生的压强．蒸气压过高，对环境污染大，反之汽车不易启动．因此，夏季应选用蒸气压相对（选填“较高”或“较低”）的汽油．12．如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场．（1）闭合开关，由于磁场对有力的作用，线圈会转动；线圈在磁场中（选填“能”或“不能”）持续转动．（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了（选填“直流”或“交流”）电，根据此原理可制成机．13．“海翼”号深海滑翔机，刷新了下潜深度的世界纪录．“海翼”号通过改变自身油囊体体积实现浮沉，如图，下沉时，油囊体积变小，滑翔机所受浮力，海水对它的压强将；当机翼对水施加向后的推力时，由于力的作用是，滑翔机会获得向前的动力；深海中的滑翔机利用声呐装置与海面联系，声呐是利用波传递信息的．14．某自动豆浆机工作时，电热管加热与电动机打浆过程交替进行，其部分参数如下表．（1）空豆浆机放在水平桌面上，接触面积为4cm2，对水平面的压强为Pa．（2）不计热量损失，加强管正常工作80s，可使1kg豆浆的温度升高°C[取C豆浆=4×103J/（kg•°C）]；豆浆飘出阵阵香味说明分子在．（3）电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因为导线，产生的热量少；若豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h，加热与打浆的时间之比为3：1，则打好一次豆浆需h．15．小华利用浮力知识测量橡皮泥的密度．A．测出空烧杯的质量m．B．将橡皮泥捏成碗状，轻放入盛满水的溢水杯中，橡皮泥漂浮，用烧杯接住溢出的水．C．测出烧杯和水的总质量m1，如图．D．将该橡皮泥取出捏成团，放入盛满水的溢水杯中，橡皮泥沉底，用另一相同的空烧杯接住溢出的水．E．测出烧杯和水的总质量m2．（1）调节天平平衡时，发现指针静止时指在分度盘中央刻度线右侧，则应将平衡螺母向调节，由图可知m1= g．（2）橡皮泥密度的表达式为ρ= ．（用m0、m1、m2等物理量的符号表示）（3）操作B、D中橡皮泥所受浮力分别为FB 、FD，则FB、FD的大小关系是：FBFD，请写出你的推理过程：．16．如图，鸡蛋悬浮在液体中，请画出鸡蛋受力的示意图．17．如图，作出物体AB在平面镜中所成的像．18．请在图中用笔画出代替导线将三线插座、电灯和开关分别接入电路．19．工人用图示装置在10s内将质量为45kg的货物匀速提升2m，此过程中拉力的功率为120W．（g取10N/kg）求：（1）有用功；（2）滑轮组的机械效率；（3）若工人用此装置匀速提升其他货物，测得拉力大小为300N，额外功占总功的20%，工人提升货物的重．20．如图，电源电压恒定，小灯泡L标有“6V 3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器，开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A．求：（1）小灯泡正常发光时的电阻；（2）S1、S2都闭合时，R1在10min内消耗的电能；（3）S1、S2都断开，调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率．21．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干．（1）请用笔画线代替导线将图甲所示的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片应置于（选填“左”或“右”）端．闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在变阻器两端时有示数，接在开关两端时无示数，则电路故障是．（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，其值为V，小灯泡的额定功率为W．（4）在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图丙、丁两种方案，则能测出灯泡额定功率的方案是．22．冰壶比赛中，为减小冰壶与冰面间的摩擦，运动员需在冰壶运动路线上的某些区域刷冰，如图甲．（1）为探究刷冰长度的影响因素，小明和同学用图乙装置寻找模拟刷冰区域的材料，他们将木块分别放在长木板、绸布、棉布上，用弹簧测力计水平拉木块做运动，发现测力计示数关系是F棉＞F木＞F绸．若用木板模拟未刷冰区域，则应选模拟刷冰区域．（2）他们用图丙装置，将长为l的所选材料M平铺在木板上，让木板从斜面上滑下，经过M后停在木板上的固定位置P．木板运动到位置P，所需M的长度l 与哪些因素有关？大家提出以下猜想：猜想1：与木块由静止滑下时的高度h有关；猜想2：与M左端到斜面底端的距离x有关．①验证猜想1时，保持x不变，将木块从高度将静止滑下，改变l，使木块最终都停在位置P，数据记录如下：在图丁中描点作出l与h的关系图线；l与h的定量关系是l= ．②验证猜想2时，小明改变x，将木块从不同高度由静止滑下，记录数据，得出结论．分析实验中存在的问题是；正确操作，发现每次只将M前后移动时，木块都会经过M停在P位置．该现象可否定猜想2的依据是；若在上述正确操作中同时改变x和l，则木块最终可能停在（选填“P 点左侧”或“P点右侧”）．23．阅读短文，回答问题．客机C919如图甲，我国研制的大客机C919于5月5日首飞成功．C919机舱内覆有一层高孔率”超细航空级玻璃棉“，能很好地保温与吸收噪音，其单丝纤维直径只有3～5μm，1m3的质量为5kg．机舱内先进的”呼吸系统“，使飞机在气压只有2.5×104Pa左右的万米高空时，能将机外﹣50°C以下的冷空气不断压缩，导致送入舱内的空气温度达到50°C以上，同时系统依靠传感器的自动控制，使舱内气压和温度达到舒适值．该机有较大的翼载，翼载指飞机的最大起飞质量与机翼面积的比值；机上搭载的新一代涡扇发动机的热效率和推进效率比一般客机高，所谓热效率是指发动机获得的机械能与燃料完全燃烧产生的内能之比，而推进效率则是指发动机传递给飞机的推进功（推力所做的功）与其获得的机械能之比，下表是飞机的部分技术参数．（1）阳光下，飞机尾翼呈现绿色，是因为尾翼绿光；若飞机的翼载是500kg/m2，则机翼面积为m2．（2）下列关于”超细航空级玻璃棉“性质的描述中，不正确的是．A．单丝纤维比头发细 B．密度与玻璃差不多C．隔音性能相对较好 D．导热能力相对较弱（3）在万米高空，机体1m2面积上承受内外气压的压力差约为N；为确保机舱内的温度维持体感舒适值，机上空调需要不断（选填”加热“或”制冷“）．二、非选择题11．不可再生；汽化；较低．12．（1）电流；不能．（2）交流；发电．13．变小；相互的；超声．14．（1）5×104．（2）22 ；不停地做无规则运动．（3）电阻远小于电热管的电阻；0.2 ．15（1）左；32 ．（2）•ρ水．（3）大于；操作B中物体漂浮在水面上，浮力FB等于物体的重力，操作D中物体沉底在水里，浮力FD小于物体的重力，橡皮泥在这两个过程中形状发生了变化，而重力不变，所以FB 大于FD．19．解：（1）货物的重力：G=mg=45kg×10N/kg=450N；有用功：W有用=Gh=450N×2m=900J；（2）拉力做的总功：W总=Pt=120W×10s=1200J；滑轮组的机械效率：η=×100%=×100%=75%；（3）由图可知n=3，已知额外功占总功的20%，则此时的机械效率η′=1﹣20%=80%；此时的机械效率：η′====，所以提升物体的重力：G=η′nF=80%×3×300N=720N．20．解：（1）小灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，根据P=UI=，故灯的电阻：RL===12Ω；（2））S1、S2都闭合时，R2短路，灯与变阻器并联，电流表测电路的总电流，因L恰好正常发光，故电源电压为U=6V，灯正常发光时的电流：IL==0.5A 电流表示数即为干路的总电流，I=1.1A，根据并联电路电流的规律，通过变阻器的电流：I1=I﹣IL；=1.1A﹣0.5A=0.6A，R 1在10min内消耗的电能：W=UI1t=6V×0.6A×10×60s=2160J；（3）S1、S2都断开，R1与R2串联，调节滑片使R2的电功率为R1电功率的2倍，根据串联电路电流的规律，结合P=UI=I2R，电功率与对应的电阻成正比，故=，故R1=×R2=×10Ω=5Ω，根据电阻的串联和欧姆定律，电路的电流：I′===0.4A，R2的电功率：P2=U2I′=I′2R2=（0.4A2×10Ω=1.6W．21．解：（1）灯上标有“0.3A”字样，表示灯的额定电流为0.3A，测量小灯泡功率的实验中，电流表选用小量程与灯串联，电压表与灯并联，如下所示：（2）闭合开关前，滑动变阻器的滑片应置阻值最大处，即左端；闭合开关，发现灯泡不亮，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在开关两端，电压表无示数，说明开关之外有断路故障；电压表接在变阻器两端时有示数，说明电压表两接线柱与电源的两极是连通的，则肯定出现的故障是变阻器断路了；（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，图中电压表选用小量程，分度值为0.1V，其值为2.5V，小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；（4）将S2置于b，移动滑片，使电流表示数为0.3A，则灯正常发光；保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，记下电阻箱连入电路中的电阻大小R箱，使电流表的示数仍为0.3A，则灯正常发光时的电阻等于R箱，则灯的额定功率：P=I额2 R箱=（0.3A）2×R箱．22．解：（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数。

2016-2017学年第一学期市属九年级期末考试物理试卷本试卷共6页，28小题，全卷满分100分，考试时间90分钟注意事项：1．答卷前，考生务必用0.5毫米黑色墨水笔将自己的姓名和考试号填写在试卷、答题卷上相应位置．2．答选择题必须用2B铅笔将答题卷上对应的答案标号涂黑．如需改动，请用橡皮擦干净后，再涂其他答案．答非选择题必须用0.5毫米黑色墨水笔作答，答案必须写在答题卷各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后写上新的答案．不按以上要求作答的答案无效．3．作图题请先用2B铅笔作答，确认无误后请用0.5毫米黑色墨水笔描黑．一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个．．．．选项是正确的）1．下列物理学家中，将其名字命名为电阻单位的是A．欧姆B．安培C．焦耳D．伏特2．下列工具中，使用时属于费力杠杆的是A．B．C．D．3．我国自主研制的世界首颗量子卫星“墨子号”，于2016年8月16日成功发射，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的什么特性？A．热值大B．比热容大C．热量大D．内能大4．在下列四种情境中，小明对物体做功的是A．拿着一盒粉笔站立不动B．背着书包爬楼梯上楼C．提着书包在水平地面上匀速前进D．将杠铃举在空中保持不动5．如图所示，我国歼20飞机在加速向上飞行的过程中A．动能增加，重力势能不变B．动能不变，重力势能增加C．动能增加，但机械能不变D．重力势能和机械能均增加6．下列关于温度、内能和热量的说法，正确的是A．0℃的冰没有内能B．同一物体，温度越高内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功7．为保障安全，微波炉设置了双重开关——门控开关S 1和启动控制开关S 2．当微波炉的门打 开时，门控开关S 1断开，此时即使S 2闭合，微波炉也不会工作，则符合要求的电路是S1MS 2S 1MS 2··S 1MS 2··S 1MS 2··A ．B ．C ．D ．8．小芳在探究杠杆平衡条件的实验中，先调节杠杆在水平位置平衡．杠杆上每格长度相等， 杆上A 、B 、C 、D 的位置如图所示．当在A 处挂3个钩码时，下列操作能使杠杆在水平 位置平衡的是A ．在B 点处挂5个钩码 B ．在C 点处挂3个钩码C ．若挂2个钩码，则悬挂点必在C 、D 之间 D ．若挂4个钩码，则悬挂点必在O 、B 之间9．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是A ．B ．C ．D ． 10．如图所示，长2m 的粗细均匀的光滑杆可绕O 点自由转动．用竖直向上的拉力F 拉着套在杆上的轻质环缓慢向右移动的过程中，杆始终处于水平状态，拉力F 的大小与滑环离 开O 点的距离S 的关系如图所示．则杆重G 和图像中S 0的值分别是 A ．G =500N ，S 0=0.1m B ．G =200N ，S 0=0.1mC ．G =20N ， S 0=0.2mD ．G =10N ， S 0=0.2m11．如图所示，R 为定值电阻，闭合开关S ，电路连接正确且正常工作．若此时灯泡L 被短路，则下列判断正确的是 A ．电压表示数变小B ．电流表示数变小C ．灯泡将会因为电流过大而烧坏D ．电压表和电流表的示数的比值不变12．小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R 1=R 2<R 3，电流表ABCDOVARLS·OFS0F /N S /m S 2100101、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是A．B．C．D．二、填空题（本题共9小题，每空1分，共28分）13．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做的功为J，功率为W；若木块重15N，则在此过程中重力对木块做功为J．14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为Ω；当两端电压为6V时，通过它的电流是A；当两端不加电压时，它的阻值是Ω．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为kg，这是通过的方式改变了水的内能，这些热量和完全燃烧kg的酒精所放出的热量相当．【c水=4.2×103J/（kg·℃），q酒=3×107J/kg】16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为Ω．现将该灯泡接在9V的电源上，为使其正常发光，应联一个Ω的定值电阻．图甲图乙图丙图丁第17题图第18题图17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图所示的演示实验；图表示汽油机正处于压缩冲程，在此冲程中，汽油机将能转化为能．18．小明用两套与图示完全相同的装置，分别在器皿中放入质量相等的燃料甲、乙，点燃后分别对100g的水加热．燃烧相同时间后，用甲、乙加热后的水温分别升高了10℃和4℃．则用甲、乙分别加热的水吸收的热量之比为，此时（选填“能”或“不能”）比较甲、乙燃料的热值大小，你认为其中的原因可能是（写出一条即可）．第19题图I/AU/VAB0.20.40.6第20题图F/N300v/m·s-10.20.40.6第21题图甲乙19．如图所示，工人用动滑轮把重40N的物体匀速竖直提升2m，所用拉力为25N．此过程中拉力做的功为 J ，动滑轮的机械效率为 ．用动滑轮在提升物体时，动滑轮实质 上是 杠杆．20．通过两电阻A 和B 的电流与其两端电压的关系如图所示，则A 的电阻为 Ω，若将A和B 并联接在电压为2V 的电路中，通过B 的电流为 A ；若将A 和B 串联接在电压 为4.5V 的电路中，则电阻A 两端的电压为 V ．21．质量为3kg 的清洁机器人在水平地面上匀速运动时，所受水平推力与速度的关系如图乙所示，g 取10N/kg ．在150N 的水平推力作用下，该机器人在水平地面上匀速运动10s 的 过程中，所受阻力大小为 N ，推力所做功为 J ；当该机器人在水平地面上以 0.6m/s 的速度匀速运动时水平推力的功率是 W ．三、解答题（本题共7小题，共48分．解答26、27、28题时应有必要的解题过程）22．（6分）请按下列要求作图．（1）如图1所示，用螺丝起撬图钉，请用小黑点标出支点O ，并画出动力F 的力臂；（2）在图2空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路； （3）完成图3中电路连接，要求两灯并联、开关控制整个电路且电流表测量干路总电流；·F图钉螺丝起第22题图1+-A+-第22题图3L 1L 2垫块S××··IL 1L 2第22题图223．（6分）某同学为了探究物体动能的大小与哪些因素有关，进行了图示场景的实验探究．不变 ，由实验结果得出的实验结论是 ；（2）该同学利用实验场景3、4来探究动能与质量的关系，请指出他在实验过程中的操作错误之处： ；（3）在此实验中，利用木块被碰撞后移动的 来比较物体的动能大小．下列实（单选，请填写选项前的序号）． ①比较质量相同的不同燃料燃烧时放出的热量 ②探究通过导体的电流与电压、电阻的关系 ③ 探究杠杆的平衡条件24．（7分）在“探究导体电阻与长度和横截面积的关系”实验中，小军所利用的实验电路和合金丝的规格如图甲和图表所示．序号abc材料镍铬镍铬镍铬长度2l0l0横截面积S0S02S0图甲图表（1）请在图甲中将实物电路图连接完整；（2）要探究合金丝电阻与长度的关系，应选择a和合金丝进行实验；若选择b、c 两根合金丝来探究电阻与横截面积的关系，则合金丝c的长度应为；（3）若某次测得电流表和电压表的示数分别为0.3A和1.8V，则合金丝电阻为Ω；（4）为完成上述实验探究，小明设计了另一个如图乙所示的实验电路．用图中已知器材，在不改变电路连接方式的前提下，他只需增加一个器材，也能完成上述实验，则该器材是（选填“电压表”或“电流表”），你在实验中使用该器材的具体做法是．25．（8分）在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0-0.6A），电压表（0-15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）．图乙图丙（1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最端；（2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中（填写器材名）发生了（选填“短路”或“断路”）故障；（3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为A；（4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是，其原因是；（5）小明根据实验数据画出图丙所示图像，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成；（6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是．26．（6分）如图所示，小强利用滑轮组在4s 内将重100N 的货物匀速提升2m ，所用拉力F =60N ．不计绳重及滑轮与轴之间的摩擦．求 （1）动滑轮所受的重力G ； （2）小强做功的功率P ； （3）滑轮组的机械效率η． 27．（7分）利用如图甲所示电路，小华通过在电压表表盘刻度处标上对应的温度值，就可以将它改装成一个简易测量温度的电路．已知电源电压恒为4V ，电压表量程为0-3V ，R 0是电阻箱（0-999Ω），R 1为一只热敏电阻，它的阻值随所测温度变化的关系图像如图乙所示． 现将R 0调至250Ω：R 1/Ωt /C︒02040608010012010020030050150250R 1R 0V··S图乙V温度标注区图丙（1）当环境温度为20℃时，求电路中的电流I ；（2）请在丙图中电压表表盘上对应刻度处上方标注区内标上“60”，并通过计算说明； （3）为使此电路能测量的最高温度为100℃，则应将电阻箱R 0调至多大？28．（8分）如图所示，电源电压恒为18V ，虚线框内a 、b 两点间有两个定值电阻R 1、R 2（图中未画出），它们的连接方式未知．已知R 1=8Ω，电压表量程为0-15V ，电流表量程为 0-0.6A ，滑动变阻器R 的规格为“50Ω，0.5A ”，R 2阻值未知．闭合开关，调节滑动变阻器，当电压表的示数为6V 时，电流表示数为0.25A ．（1）求R 2的阻值，并在虚线框内将电路连接完整；（2）求此时滑动变阻器R 接入电路中的阻值；（3）为保证电路安全，求滑动变阻器R 允许接入电路中的阻值范围．AS U ····a b R V2016-2017学年第一学期市属九年级期末考试物理试卷参考答案及评分标准注： 本试卷中涉及有填空的，若有“选填”要求，必须严格按照要求填写，未按要求填写的，则不得分；若没有“选填”要求，只要意思正确即可得分。

2016-2017学年第一学期市属九年级期末考试物理试卷本试卷共6页，28小题，全卷满分100分，考试时间90分钟注意事项：1．答卷前，考生务必用0.5毫米黑色墨水笔将自己的姓名和考试号填写在试卷、答题卷上相应位置．2．答选择题必须用2B铅笔将答题卷上对应的答案标号涂黑．如需改动，请用橡皮擦干净后，再涂其他答案．答非选择题必须用0.5毫米黑色墨水笔作答，答案必须写在答题卷各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后写上新的答案．不按以上要求作答的答案无效．3．作图题请先用2B铅笔作答，确认无误后请用0.5毫米黑色墨水笔描黑．一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个．．．．选项是正确的）1．下列物理学家中，将其名字命名为电阻单位的是A．欧姆B．安培C．焦耳D．伏特2．下列工具中，使用时属于费力杠杆的是A．B．C．D．3．我国自主研制的世界首颗量子卫星“墨子号”，于2016年8月16日成功发射，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的什么特性？A．热值大B．比热容大C．热量大D．内能大4．在下列四种情境中，小明对物体做功的是A．拿着一盒粉笔站立不动B．背着书包爬楼梯上楼C．提着书包在水平地面上匀速前进D．将杠铃举在空中保持不动5．如图所示，我国歼20飞机在加速向上飞行的过程中A．动能增加，重力势能不变B．动能不变，重力势能增加C．动能增加，但机械能不变D．重力势能和机械能均增加6．下列关于温度、内能和热量的说法，正确的是A．0℃的冰没有内能B．同一物体，温度越高内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功7．为保障安全，微波炉设置了双重开关——门控开关S 1和启动控制开关S 2．当微波炉的门打 开时，门控开关S 1断开，此时即使S 2闭合，微波炉也不会工作，则符合要求的电路是S1MS 2S 1MS 2··S 1MS 2··S 1MS 2··A ．B ．C ．D ．8．小芳在探究杠杆平衡条件的实验中，先调节杠杆在水平位置平衡．杠杆上每格长度相等， 杆上A 、B 、C 、D 的位置如图所示．当在A 处挂3个钩码时，下列操作能使杠杆在水平 位置平衡的是A ．在B 点处挂5个钩码 B ．在C 点处挂3个钩码C ．若挂2个钩码，则悬挂点必在C 、D 之间 D ．若挂4个钩码，则悬挂点必在O 、B 之间9．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是A ．B ．C ．D ． 10．如图所示，长2m 的粗细均匀的光滑杆可绕O 点自由转动．用竖直向上的拉力F 拉着套在杆上的轻质环缓慢向右移动的过程中，杆始终处于水平状态，拉力F 的大小与滑环离 开O 点的距离S 的关系如图所示．则杆重G 和图像中S 0的值分别是 A ．G =500N ，S 0=0.1m B ．G =200N ，S 0=0.1mC ．G =20N ， S 0=0.2mD ．G =10N ， S 0=0.2m11．如图所示，R 为定值电阻，闭合开关S ，电路连接正确且正常工作．若此时灯泡L 被短路，则下列判断正确的是 A ．电压表示数变小B ．电流表示数变小C ．灯泡将会因为电流过大而烧坏D ．电压表和电流表的示数的比值不变12．小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R 1=R 2<R 3，电流表ABCDOVARLS·OFS0F /N S /m S 2100101、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是A．B．C．D．二、填空题（本题共9小题，每空1分，共28分）13．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做的功为J，功率为W；若木块重15N，则在此过程中重力对木块做功为J．14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为Ω；当两端电压为6V时，通过它的电流是A；当两端不加电压时，它的阻值是Ω．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为kg，这是通过的方式改变了水的内能，这些热量和完全燃烧kg的酒精所放出的热量相当．【c水=4.2×103J/（kg·℃），q酒=3×107J/kg】16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为Ω．现将该灯泡接在9V的电源上，为使其正常发光，应联一个Ω的定值电阻．图甲图乙图丙图丁第17题图第18题图17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图所示的演示实验；图表示汽油机正处于压缩冲程，在此冲程中，汽油机将能转化为能．18．小明用两套与图示完全相同的装置，分别在器皿中放入质量相等的燃料甲、乙，点燃后分别对100g的水加热．燃烧相同时间后，用甲、乙加热后的水温分别升高了10℃和4℃．则用甲、乙分别加热的水吸收的热量之比为，此时（选填“能”或“不能”）比较甲、乙燃料的热值大小，你认为其中的原因可能是（写出一条即可）．第19题图I/AU/VAB0.20.40.6第20题图F/N300v/m·s-10.20.40.6第21题图甲乙19．如图所示，工人用动滑轮把重40N的物体匀速竖直提升2m，所用拉力为25N．此过程中拉力做的功为 J ，动滑轮的机械效率为 ．用动滑轮在提升物体时，动滑轮实质 上是 杠杆．20．通过两电阻A 和B 的电流与其两端电压的关系如图所示，则A 的电阻为 Ω，若将A和B 并联接在电压为2V 的电路中，通过B 的电流为 A ；若将A 和B 串联接在电压 为4.5V 的电路中，则电阻A 两端的电压为 V ．21．质量为3kg 的清洁机器人在水平地面上匀速运动时，所受水平推力与速度的关系如图乙所示，g 取10N/kg ．在150N 的水平推力作用下，该机器人在水平地面上匀速运动10s 的 过程中，所受阻力大小为 N ，推力所做功为 J ；当该机器人在水平地面上以 0.6m/s 的速度匀速运动时水平推力的功率是 W ．三、解答题（本题共7小题，共48分．解答26、27、28题时应有必要的解题过程）22．（6分）请按下列要求作图．（1）如图1所示，用螺丝起撬图钉，请用小黑点标出支点O ，并画出动力F 的力臂；（2）在图2空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路； （3）完成图3中电路连接，要求两灯并联、开关控制整个电路且电流表测量干路总电流；·F图钉螺丝起第22题图1+-A+-第22题图3L 1L 2垫块S××··IL 1L 2第22题图223．（6分）某同学为了探究物体动能的大小与哪些因素有关，进行了图示场景的实验探究．不变 ，由实验结果得出的实验结论是 ；（2）该同学利用实验场景3、4来探究动能与质量的关系，请指出他在实验过程中的操作错误之处： ；（3）在此实验中，利用木块被碰撞后移动的 来比较物体的动能大小．下列实（单选，请填写选项前的序号）． ①比较质量相同的不同燃料燃烧时放出的热量 ②探究通过导体的电流与电压、电阻的关系 ③ 探究杠杆的平衡条件24．（7分）在“探究导体电阻与长度和横截面积的关系”实验中，小军所利用的实验电路和合金丝的规格如图甲和图表所示．序号abc材料镍铬镍铬镍铬长度2l0l0横截面积S0S02S0图甲图表（1）请在图甲中将实物电路图连接完整；（2）要探究合金丝电阻与长度的关系，应选择a和合金丝进行实验；若选择b、c 两根合金丝来探究电阻与横截面积的关系，则合金丝c的长度应为；（3）若某次测得电流表和电压表的示数分别为0.3A和1.8V，则合金丝电阻为Ω；（4）为完成上述实验探究，小明设计了另一个如图乙所示的实验电路．用图中已知器材，在不改变电路连接方式的前提下，他只需增加一个器材，也能完成上述实验，则该器材是（选填“电压表”或“电流表”），你在实验中使用该器材的具体做法是．25．（8分）在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0-0.6A），电压表（0-15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）．图乙图丙（1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最端；（2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中（填写器材名）发生了（选填“短路”或“断路”）故障；（3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为A；（4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是，其原因是；（5）小明根据实验数据画出图丙所示图像，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成；（6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是．26．（6分）如图所示，小强利用滑轮组在4s 内将重100N 的货物匀速提升2m ，所用拉力F =60N ．不计绳重及滑轮与轴之间的摩擦．求 （1）动滑轮所受的重力G ； （2）小强做功的功率P ； （3）滑轮组的机械效率η． 27．（7分）利用如图甲所示电路，小华通过在电压表表盘刻度处标上对应的温度值，就可以将它改装成一个简易测量温度的电路．已知电源电压恒为4V ，电压表量程为0-3V ，R 0是电阻箱（0-999Ω），R 1为一只热敏电阻，它的阻值随所测温度变化的关系图像如图乙所示． 现将R 0调至250Ω：R 1/Ωt /C︒02040608010012010020030050150250R 1R 0V··S图乙V温度标注区图丙（1）当环境温度为20℃时，求电路中的电流I ；（2）请在丙图中电压表表盘上对应刻度处上方标注区内标上“60”，并通过计算说明； （3）为使此电路能测量的最高温度为100℃，则应将电阻箱R 0调至多大？28．（8分）如图所示，电源电压恒为18V ，虚线框内a 、b 两点间有两个定值电阻R 1、R 2（图中未画出），它们的连接方式未知．已知R 1=8Ω，电压表量程为0-15V ，电流表量程为 0-0.6A ，滑动变阻器R 的规格为“50Ω，0.5A ”，R 2阻值未知．闭合开关，调节滑动变阻器，当电压表的示数为6V 时，电流表示数为0.25A ．（1）求R 2的阻值，并在虚线框内将电路连接完整；（2）求此时滑动变阻器R 接入电路中的阻值；（3）为保证电路安全，求滑动变阻器R 允许接入电路中的阻值范围．AS U ····a b R V2016-2017学年第一学期市属九年级期末考试物理试卷参考答案及评分标准注： 本试卷中涉及有填空的，若有“选填”要求，必须严格按照要求填写，未按要求填写的，则不得分；若没有“选填”要求，只要意思正确即可得分。
