网络基础实验五三层交换机路由实验

三层交换机用作dhcp服务器实验报告实验记录几数据处理

一、实验目的与背景

随着网络技术的不断发展，三层交换机在现代企业网络中的地位日益重要。为了提高网络管理的效率和便捷性，本实验旨在通过配置三层交换机作为DHCP服务器，为企业内部计算机自动分配IP地址，从而简化网络配置管理工作。以下将详细介绍实验过程、数据处理以及实验结果分析。

二、实验环境与工具

1.实验设备：三层交换机、多台计算机、网线、交换机console线。

2.实验操作系统：Windows 10、Windows Server 2016。

3.网络配置工具：SecureCRT、Wireshark。

三、实验步骤与数据处理

1.配置三层交换机作为DHCP服务器

（1）进入交换机配置模式。

（2）创建一个地址池，设置地址范围、默认网关、DHCP服务器选项。

（3）配置端口，设置接口类型、VLAN、IP地址。

2.配置计算机获取DHCP地址

（1）连接三层交换机所在的局域网。

（2）启动计算机，观察获取到的IP地址是否符合预期。

3.数据处理

（1）记录实验过程中计算机获取到的IP地址。 （2）统计分析IP地址分配情况，验证地址池设置的合理性。

（3）观察并记录网络中计算机的通信情况，评估DHCP服务性能。

四、实验结果与分析

1.实验结果

经过实验，成功配置了三层交换机作为DHCP服务器，为网络中的计算机自动分配IP地址。实验过程中，计算机能够顺利获取到分配的IP地址，并实现正常通信。

2.实验分析

通过数据处理，发现IP地址分配合理，符合企业内部网络需求。同时，三层交换机作为DHCP服务器能够有效减轻网络管理负担，提高工作效率。

五、实验总结与建议

本次实验验证了三层交换机作为DHCP服务器的可行性，为企业网络管理提供了新的解决方案。在实际应用中，建议根据网络规模和需求，合理配置地址池，确保IP地址的合理分配。

专业.专注 三层交换综合实验设计方案

一、模拟设计方案

【用户需求】

1.应用背景描述

某公司新建办公大楼，布线工程已经与大楼装修同步完成。现公司需要建设大楼部的办公网络系统。大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、交换机等设备。在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。目前公司工程部25人、销售部25人、发展部25人、人事部10人、财务部加经理共15人。

2.用户需求

为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约100个，今后有扩充到200个的可能。

公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。同时对网络的可靠性要求也很高，要求在办公时间，网络不能宕掉。因此，在网络设计过程中，要充分考虑到网络设备的可靠性。同时，无论是网络设备还是网络线路，都应该考虑冗余备份。不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。

公司需要通过专线连接外部网络。

【需求分析】

为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。

本实验采用双核心拓扑结构，将三层交换技术和VTP、STP、EthernetChannel综合运用。

【设计方案】

1、在交换机上配置VLAN，控制广播流量

2、配置2台三层交换机之间的EthernetChannel，实现三层交换机之间的高速互通

3、配置VTP，实现单一平台管理VLAN，

同时启用修剪，减少中继端口上不必要的广播信息量 专业.专注 4、配置STP，实现冗余备份、负载分担、避免环路

5、在三层交换机上配置VLAN间路由，实现不同VLAN之间互通

6、通过路由连入外网，可以通过静态路由或RIP路由协议

【网络拓扑】

根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。

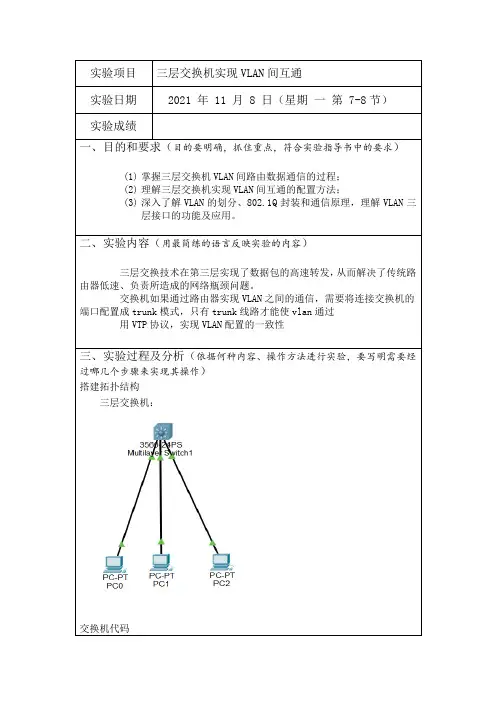

实验项目

三层交换机实现VLAN间互通

实验日期 2021 年 11 月 8 日（星期 一 第 7-8节）

实验成绩

一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）

(1) 掌握三层交换机VLAN间路由数据通信的过程；

(2) 理解三层交换机实现VLAN间互通的配置方法；

(3) 深入了解VLAN的划分、802.1Q封装和通信原理，理解VLAN三层接口的功能及应用。

二、实验内容（用最简练的语言反映实验的内容）

三层交换技术在第三层实现了数据包的高速转发，从而解决了传统路由器低速、负责所造成的网络瓶颈问题。

交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过

用VTP协议，实现VLAN配置的一致性

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）

搭建拓扑结构

三层交换机：

交换机代码 Switch>

Switch>enable

Switch#confi ter

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 100

Switch(config-vlan)#exit

Switch(config)#vlan 200

Switch(config-vlan)#exit

Switch(config)#vlan 300

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 100

Switch(config-if)#exit

Switch(config)#int fa0/2

Switch(config-if)#switchport access vlan 200

三层交换机端口配置

实验名称：三层交换机端口配置。

实验目的：配置开启三层交换机的三层功能，实现路由作用。

背景描述：公司现有1台三层交换机，要求你进行测试，该交换机的三层功能是否工作正常。

技术原理：三层交换机是在二层交换的基础上实现了三层的路由功能。三层交换机基于“一次路由，多次交换”的特性，在局域网环境中转发性能远远高于路由器。而且三层交换机同时具备二层的功能，能够和二层交换机进行很好的数据转发。三层交换机的以太接口要比一般的路由器多很多，更加适合多个局域网段之间的互联。

三层交换机的所有端口在默认情况下都属于二层端口，不具路由功能。不能给物理端口直接配置IP地址。但可以开启物理端口的三层路由功能。

实现功能：开启三层交换机物理端口的路由功能。

实验设备：S3560(1台)、PC机（1台）、直连线（1条）

实验拓扑： 实验步骤：

步骤1：开启三层交换机的路由功能。

SwitchA#configure terminal

SwitchA(config)#hostname S3550

S3550(config)#ip routing

步骤2：配置三层交换机端口的路由功能。

S3550#configure terminal

S3550 (config)# interface fastethernet 0/5

S3550 (config-if)#no switchport

S3550 (config-if)#ip address 192.168.5.1 255.255.255.0

S3550 (config-if)#no shutdown

S3550 (config-if)#end

步骤3：验证、测试配置。

S3550# show ip interface

S3550# show interface f0/5 Ping 192.168.5.1 F0/5 S3550
