(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920442484.3
(22)申请日 2019.04.03
(73)专利权人 海宁永力电子陶瓷有限公司地址 314400 浙江省嘉兴市海宁市尖山新区宝胜路28号
(72)发明人 林孝杰
(74)专利代理机构 浙江杭州金通专利事务所有限公司 33100代理人 王丽丹
(51)Int.Cl.B05B 13/02(2006.01)H01C 17/00(2006.01)H01C 7/02(2006.01)C23C 4/08(2016.01)

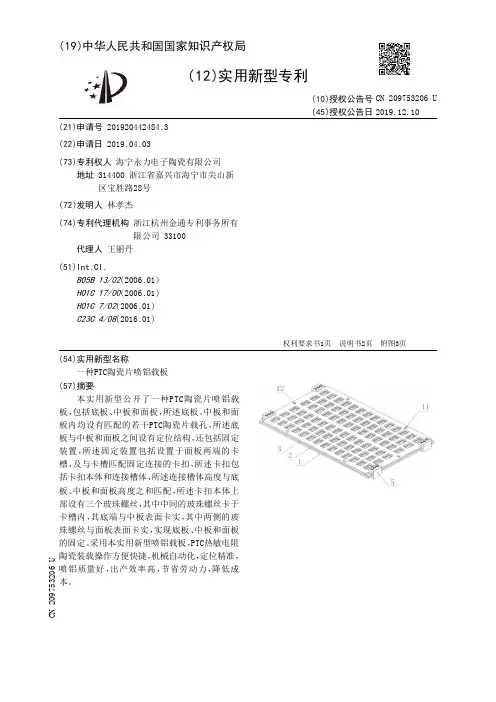

(54)实用新型名称一种PTC陶瓷片喷铝载板(57)摘要本实用新型公开了一种PTC陶瓷片喷铝载板，包括底板、中板和面板，所述底板、中板和面板内均设有匹配的若干PTC陶瓷片载孔，所述底板与中板和面板之间设有定位结构，还包括固定装置，所述固定装置包括设置于面板两端的卡槽，及与卡槽匹配固定连接的卡扣，所述卡扣包括卡扣本体和连接槽体，所述连接槽体高度与底板、中板和面板高度之和匹配，所述卡扣本体上部设有三个玻珠螺丝，其中中间的玻珠螺丝卡于卡槽内，其底端与中板表面卡实，其中两侧的玻珠螺丝与面板表面卡实，实现底板、中板和面板的固定。采用本实用新型喷铝载板，PTC热敏电阻陶瓷装载操作方便快捷，机械自动化，定位精准，喷铝质量好，出产效率高，节省劳动力，降低成
本。
权利要求书1页 说明书2页 附图3页CN 209753206 U2019.12.10
CN 209753206
U1.一种PTC陶瓷片喷铝载板，包括底板（1）、中板（2）和面板（3），所述底板（1）、中板（2）
和面板（3）内均设有匹配的若干PTC陶瓷片载孔，所述底板（1）与中板（2）和面板（3）之间设
有定位结构（12），其特征在于：还包括固定装置，所述固定装置包括设置于面板（3）两端的
卡槽（4），及与卡槽（4）匹配固定连接的卡扣（5），所述卡扣（5）包括卡扣本体（6）和连接槽体
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920226579.1
(22)申请日 2019.02.24
(73)专利权人 云南民族大学地址 650500 云南省昆明市呈贡区月华街2929号
(72)发明人 李晓芬 高云涛 熊华斌 马肖艳 杨志 张海芬 赵建松
(51)Int.Cl.B01L 7/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种实验室恒温试管加热器(57)摘要本实用新型涉及一种实验室恒温试管加热器，所述恒温试管加热器由多孔导热模块和加热套构成，其特征是，所述多孔导热模块为中空圆柱状体，由掺杂高导热胶在导热外壳内浇铸固化成型制成，导热外壳由导热材料制成；所述加热套有加热层、绝热保温层和保护层构成，加热层连接有外置的电源及控温模块。本实用新型利用掺杂高导热胶及多孔导热模块设计，提高了加热效率和使用安全性能，结构简单、体积小巧、无明火、
可在实验室普及使用。
权利要求书1页 说明书3页 附图2页CN 209866088 U2019.12.31
CN 209866088
U1.一种实验室恒温试管加热器，所述恒温试管加热器由多孔导热模块和加热套构成，
其特征是，所述多孔导热模块为中空圆柱状体，由掺杂高导热胶在导热外壳内浇铸固化成
型制成，导热外壳由导热材料制成；所述加热套有加热层、绝热保温层和保护层构成，加热
层连接有外置的电源及控温模块。
2.根据权利要求1所述的恒温试管加热器，其特征在于：所述多孔导热模块外径与加热
套内径一致，以便多孔导热模块被紧密包裹于加热套中，导热外壳材料选自铝合金，二氧化
硅陶瓷的一种。
3.根据权利要求1所述的恒温试管加热器，其特征在于：所述掺杂高导热胶，材料为石
墨烯高导热胶或金属高导热胶中的一种，具有高导热、耐高温、易塑形、安全环保特性。
4.根据权利要求1所述的恒温试管加热器，其特征在于：所述加热套的加热层为硅胶加
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385849.3(22)申请日 2019.03.25(73)专利权人 芜湖艾尔达科技有限责任公司地址 241000 安徽省芜湖市弋江区高新技术产业开发区花津南路103号1#生产厂房(72)发明人 胡如国 汪红兵 赵丽丽 (74)专利代理机构 合肥方舟知识产权代理事务所(普通合伙) 34158代理人 宋萍(51)Int.Cl.A47J 27/00(2006.01)A47J 27/21(2006.01)A47J 27/086(2006.01)A47J 36/24(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种速热容器加热装置(57)摘要本实用新型涉及电加热设备技术领域，尤其是一种速热容器加热装置，包括容器，所述容器底部设有电热装置，所述电热装置包括外壳体，所述外壳体密封在容器底部，所述外壳体内腔底部设有纳米膜电加热装置，所述外壳体内腔与容器之间填充有导热油，所述纳米膜电加热装置包括固接在外壳体内腔底壁上的电热板，所述电热板上表面设有纳米电热膜，所述纳米电热膜上连接有第一电极、第二电极，所述第一电极、第二电极之间电连接有控制器，所述控制器电连接有电源。本装置使用起来干净卫生，电热效率很高，加热更加均匀，同时测温准确迅速，使用起来安全
可靠寿命长。
权利要求书1页 说明书3页 附图1页CN 209807996 U2019.12.20
CN 209807996
U1.一种速热容器加热装置，包括容器(1)，所述容器(1)底部设有电热装置，其特征在于，所述电热装置包括外壳体(12)，所述外壳体(12)密封在容器(1)底部，所述外壳体(12)内腔底部设有纳米膜电加热装置，所述外壳体(12)内腔与容器(1)之间填充有导热油。2.根据权利要求1所述的一种速热容器加热装置，其特征在于，所述纳米膜电加热装置包括固接在外壳体(12)内腔底壁上的电热板(9)，所述电热板(9)上表面设有纳米电热膜(5)，所述纳米电热膜(5)上连接有第一电极(4)、第二电极(10)，所述第一电极(4)、第二电极(10)之间电连接有控制器(7)，所述控制器(7)电连接有电源(8)。3.根据权利要求2所述的一种速热容器加热装置，其特征在于，所述第一电极(4)与控制器(7)之间电连接有过温断电器(6)，所述控制器(7)电连接有测温传感器(11)，所述测温传感器(11)固接在外壳体(12)内壁且与导热油接触。4.根据权利要求2所述的一种速热容器加热装置，其特征在于，所述电热板(9)为无机板、石英板、陶瓷板、高硼硅玻璃板、带有绝缘涂层的金属板中的一种。5.根据权利要求2所述的一种速热容器加热装置，其特征在于，所述电热板(9)底壁与外壳体(12)内腔底壁之间留有间隙，且该间隙内部填充有导热油。6.根据权利要求1所述的一种速热容器加热装置，其特征在于，所述外壳体(12)内腔留有空气缓冲腔(2)。7.根据权利要求6所述的一种速热容器加热装置，其特征在于，所述外壳体(12)一侧设有泄压阀(3)，
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547472.7(22)申请日 2019.04.19(73)专利权人 广州供电局有限公司地址 510620 广东省广州市天河区天河南二路2号(72)发明人 于廷波 何悦 邓国豪 刘剑 叶常禄 张尧 (74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 黄鸿华 曾旻辉(51)Int.Cl.H02J 7/35(2006.01)H02J 7/34(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称供电电路及供电装置(57)摘要本实用新型涉及一种供电电路及供电装置，包括充电电路、升压电路以及缓冲电路，充电电路通过升压电路与缓冲电路连接，缓冲电路的输出端用于与配电自动化终端连接；缓冲电路包括缓冲电池组以及缓冲电容器，升压电路的输出端与缓冲电池组的正极连接，缓冲电池组的负极用于接地，升压电路的输出端还通过缓冲电容器用于接地。充电电路的输出端输出电压，这一电压通过升压电路使得电压值增大，升压电路输出的电压为缓冲电池组和缓冲电容器充电，缓冲电池组的输出端提供稳定的工作电压，而缓冲电容器在充满之后需要放电，放电时提供瞬时大电流，从而实现供电装置对开关柜的开关分合的遥控
功能。
权利要求书1页 说明书6页 附图2页CN 209767220 U2019.12.10
CN 209767220
U1.一种供电电路，其特征在于，包括：充电电路、升压电路以及缓冲电路，所述充电电路通过所述升压电路与所述缓冲电路连接，所述缓冲电路的输出端用于与配电自动化终端连接；所述缓冲电路包括缓冲电池组以及缓冲电容器，所述升压电路的输出端与所述缓冲电池组的正极连接，所述缓冲电池组的负极用于接地，所述升压电路的输出端还连接所述缓冲电容器且用于通过所述缓冲电容器接地。2.根据权利要求1所述的供电电路，其特征在于，所述缓冲电路还包括检测器以及控制器，所述升压电路的输出端通过所述控制器与所述缓冲电容器连接，所述升压电路的输出端还通过所述检测器与所述控制器连接。3.根据权利要求1所述的供电电路，其特征在于，所述充电电路包括光伏板和供电电池组，所述光伏板的输出端与所述供电电池组的正极连接，所述供电电池组的负极用于接地，所述供电电池组的正极还与所述升压电路的输入端连接。4.根据权利要求3所述的供电电路，其特征在于，所述供电电路还包括电池电压显示器，所述供电电池组的正极连接所述电池电压显示器且用于通过所述电池电压显示器接地。5.根据权利要求3所述的供电电路，其特征在于，所述充电电路还包括电压检测电路和充电控制器，所述光伏板的输出端通过所述充电控制器与所述供电电池组的正极连接，所述电压检测电路的控制端与所述充电控制器的初始化端连接，所述电压检测电路的检测端与所述供电电池组的正极连接。6.根据权利要求5所述的供电电路，其特征在于，所述充电控制器包括大电流控制器和浮充控制器，所述光伏板的输出端通过所述大电流控制器与所述供电电池组的正极连接，所述光伏板的输出端还通过所述浮充控制器与所述供电电池组的正极连接，所述电压检测电路的第一控制端与所述大电流控制器的初始化端连接，所述电压检测电路的第二控制端与所述浮充控制器的初始化端连接。7.根据权利要求5所述的供电电路，其特征在于，所述供电电路还包括过放电保护电路，所述供电电池组的正极通过所述过放电保护电路与所述升压电路的输入端连接，所述电压检测电路的第三控制端与所述过放电保护电路的初始化端连接。8.根据权利要求7所述的供电电路，其特征在于，所述供电电路还包括LED灯，所述过放电保护电路的输出端连接所述LED灯且用于通过所述LED灯接地。9.根据权利要求1至8任一项中所述的供电电路，其特征在于，所述升压电路包括至少两个并联连接的子升压电路。10.一种供电装置，其特征在于，
