华为5100维护参考资料
----DSLAM开局篇
网线要求用交叉线
一、系统配置
user password admin hangzhou5100 hangzhou5100
configure terminal
system name gongchenqiao_A
二、网管配置
interface lan 0/13
vlan add general 700 0x01 －－添加一个网管vlan，为普通vlan
default-vlanid 0 3999
exit
atmlan firewall ethernet
pvc nms 1483b llc 33 lan 0/13 vlanid 700 off 1 1 －－添加一个网管PVC
atmlan ip-address atm 172.16.X.Y 255.255.255.0
atmlan ip-route 0.0.0.0 0.0.0.0 172.16.X.1
atmlan ip-access 172.16.0.1 172.16.255.254 255.255.0.0
atmlan ip-access 61.175.167.89 61.175.167.92 255.255.255.248
atmlan ip-access 192.168.2.1 192.168.2.254 255.255.255.0
atmlan ip-access 192.168.7.1 192.168.7.254 255.255.255.0
5100的网关： 为同一个C的172.16.X.1。
nms name HWN2000 61.175.167.89 public private 162 in-band
nms activate 61.175.167.89
nms name N2000Client-3 61.175.167.91 public private 162 in-band
产品描述
IAD132E(T)作为VoIP（Voice over IP）/FoIP（Fax over IP）媒体接入网关，应用于NGN（Next
Generation Network）网络或IMS（IP Multimedia Subsystem）网络，完成模拟语音数据与IP数据之间的转换，并通过IP网络传送数据。
IAD132E(T)通过标准MGCP（Media Gateway Control Protocol）或SIP（Session Initiation
Protocol）协议，接入NGN/IMS网络，在MGC（Media Gateway Control）或SIP Server的控制下完成主被叫间的话路接续。
IAD132E(T)支持多种方式接入IP网络，如xDSL（x Digital Subscriber Line）接入、交换机接入、GPON（Gigabit-capable Passive Optical Network）/EPON（Ethernet Passive Optical
Network）接入。
IAD可以通过以下方式将集成的语音和数据信号接入NGN和IMS网络：
通过RTU接入DSLAM，以xDSL方式接入IP网络。该方式主要用于成熟的xDSL铜线网络。
通过Switch方式接入IP网络，该方式广泛应用于住宅、写字楼和企业用户。
通过xPON方式接入IP网络，实现高速上行。该方式适用于光纤已经铺设到小区、楼道等场景。
图1列出了IAD（Integrated Access Device）3种常见的接入方式：
图1IAD132E(T)组网方式
BRAS Broadband Remote
Access Server 宽带远程接入服务器
一种面向宽带网络应用的新型接入网关。它是宽带接入网的骨干网之间的桥梁，提供基本的接入手段和宽带接入网的管理功能。
RTRemote Terminal Unit 远程终端设备 U

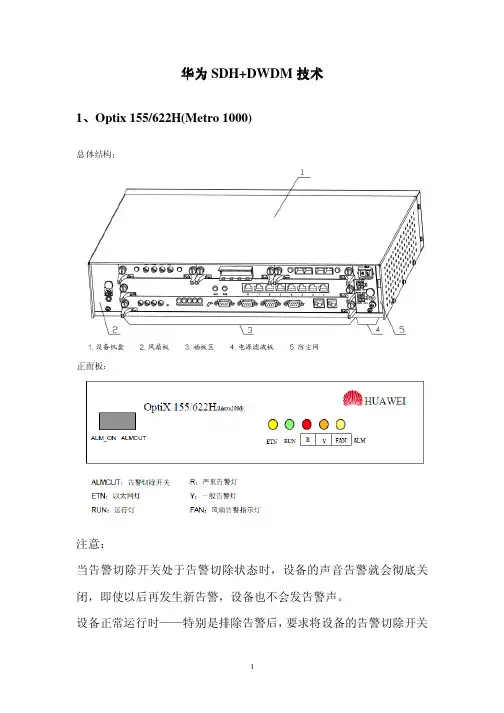

1 华为SDH+DWDM技术
1、Optix 155/622H(Metro 1000)
总体结构：
正面板：
注意：
当告警切除开关处于告警切除状态时，设备的声音告警就会彻底关
闭，即使以后再发生新告警，设备也不会发告警声。
设备正常运行时——特别是排除告警后，要求将设备的告警切除开关 2 置于“ALM_ON”，以保证设备再发生故障时能正常进行声音报警。
指示灯名称 指示灯状态描
述 指示灯说明 闪烁状态参数
指示灯不亮 以太网线未连接
指示灯明亮，不闪
烁 以太网线保持连接，无数据传
输
ETN（黄
色） 以太网灯
指示灯闪烁 以太网线保持连接，有数据传
输 黄灯闪烁频率随
以太网传输数据
情况而改变
指示灯每2 秒钟
闪烁一次 设备正常工作状态 亮1 秒，灭1 秒
指示灯每4 秒钟
闪烁一次 数据库保护模式；电路板和主
控单元邮箱通信中断（如SCB
板被拔出、电路板脱机、电路
板邮箱出错等） 亮2 秒，灭2 秒
指示灯每1 秒钟
闪烁5次 程序启动/加载；单板处于未
开工状态 亮0.1 秒，灭0.1
秒
指示灯每1 秒钟
闪烁2次 擦除主机软件 亮0.3 秒，灭0.3
秒 RUN
（绿
色） 运行灯
指示灯每1 秒钟
闪烁1次 未加载主机软件 亮0.5 秒，灭0.5
秒
指示灯亮 出现危急告警时 RALM
(红色) 严重告警
灯 指示灯不亮 无危急告警
指示灯亮 出现一般告警和次要告警 YALM
(黄色) 一般告警
灯 指示灯不亮 无一般告警和次要告警
指示灯亮 风扇板上至少一个风扇工作
不正常 FANALM （黄
色） 风扇告警
灯 指示灯不亮 风扇正常工作
背部逻辑图（插板区）：
3 插板区的主要单板有:
SCB板:其主要功能有交叉、时钟、控制、公务。插在SCB槽位。 线路板：常见的为光板，主要有OI4 、OI2S、OI2D,还有电路板有SLE、SDE板，可插槽
位IU1、IU2、IU3、IU4。
支路板：常见为2M板，主要有SP1S/SP1D、SP2D等，可插槽位IU1、IU2、IU3，16个2M
1
